NC旋盤でキー溝加工　HORN（ホーン）ブローチングカタログ　キー溝加工

キー溝／ブローチング加工用工具 BROACHING SYSTEM N105, N110 AND S117

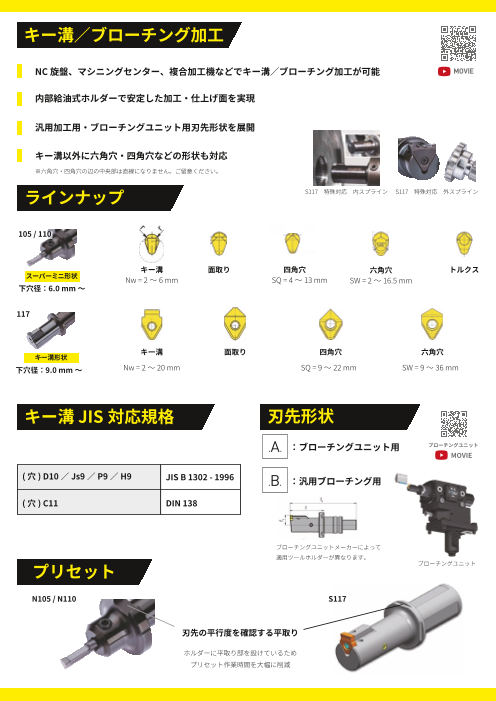

キー溝／ブローチング加工 NC 旋盤、マシニングセンター、複合加工機などでキー溝／ブローチング加工が可能 MOVIE 内部給油式ホルダーで安定した加工・仕上げ面を実現 汎用加工用・ブローチングユニット用刃先形状を展開 キー溝以外に六角穴・四角穴などの形状も対応 ※六角穴・四角穴の辺の中央部は直線になりません。ご留意ください。 ラインナップ S117　特殊対応　内スプライン S117　特殊対応　外スプライン 105 / 110 キー溝 面取り 六角穴 トルクス 四角穴 スーパーミニ形状 Nw = 2 ～ 6 mm SW = 2 ～ 16.5 mm SQ = 4 ～ 13 mm 下穴径： 6.0 mm ～ 117 キー溝 面取り 六角穴 四角穴 キー溝形状 下穴径： 14.0 mm ～ Nw = 3 ～ 20 mm SW = 14 ～ 36 mm SQ = 13 ～ 22 mm キー溝 JIS 対応規格 刃先形状 A：ブローチングユニット用 ブローチングユニット MOVIE ( 穴 ) D10 ／ Js9 ／ P9 ／ H9 JIS B 1302 - 1996 B：汎用加工用 ( 穴 ) C11 DIN 138 ブローチングユニットメーカーによって 適用ツールホルダーが異なります。 プリセット N105 / N110 S117 刃先の平行度を確認する平取り ホルダーに平取り部を設けているため プリセット作業時間を大幅に削減

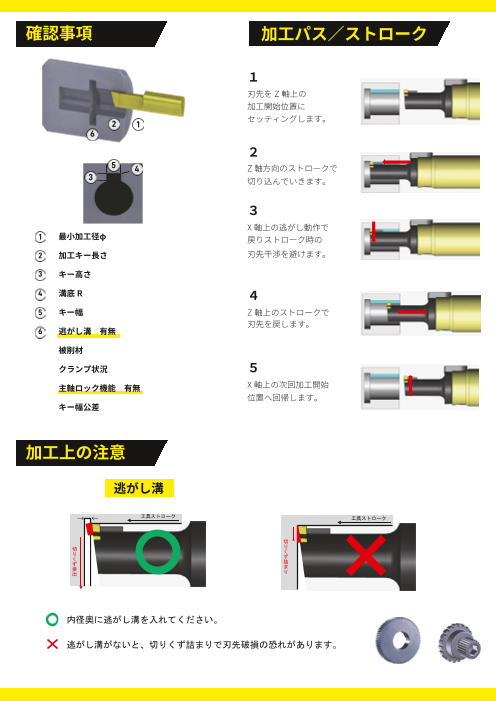

確認事項 加工パス／ストローク １ 刃先を Z軸上の 加工開始位置に セッティングします。 2 1 6 ２ 5 4 Z 軸方向のストロークで 3 切り込んでいきます。 ３ X 軸上の逃がし動作で 1 最小加工径φ 戻りストローク時の 2 加工キー長さ 刃先干渉を避けます。 3 キー高さ 4 溝底R ４ 5 キー幅 Z 軸上のストロークで 刃先を戻します。 6 逃がし溝　有無 被削材 クランプ状況 ５ 主軸ロック機能　有無 X 軸上の次回加工開始 位置へ回帰します。 キー幅公差 加工上の注意 逃がし溝 工具ストローク 工具ストローク 切 切 り り く く ず ず 詰 排 ○ ま 出 り ○　内径奥に逃がし溝を入れてください。 逃がし溝がないと、切りくず詰まりで刃先破損の恐れがあります。 ↓ ↑

S45C・SUS304　キー溝加工　他社比較 加工情報 使用工具 切削条件 内部給油式　刃先に確実にクーラント供給 キー溝加工 材質 S45C・SUS304 外径 φ 60 mm f　送り ap　切込み 内径 φ 30 mm ４，０００ mm/min ０．０４ mm 厚み 30 mm キー幅 6.0 mm ５，０００ mm/min ０．０５ mm キー高さ 3.4 mm ホルダー型式：SH117.1725.1.10.IK 公差 Js9（± 0.015) インサート型式：S117.0600.02.10.B1 AN45 S45C　キー幅 送り　4,000 mm/min 送り　5,000 mm/min キー幅 キー幅 6.015 6.015 6.005 キー溝公差 Js9 6.005 キー溝公差 Js9 5.995 5.985 ～ 6.015 mm 5.995 5.985 ～ 6.015 mm 5.985 5.985 5.975 入口 5.975 入口 5.965 出口 5.965 出口 5.955 5.955 (mm) Ａ社 (mm) Ａ社 ＨＯＲＮ　入口　５．９９８mm　 出口　６．０１０ mm ＨＯＲＮ　入口　５．９９０ mm　 出口　５．９９０ mm 　Ａ社　　入口　５．９８６ mm　 出口　５．９９８ mm 　Ａ社　　入口　５．９８８ mm　 出口　５．９９０ mm S45C　切りくず 送り 4,000 mm/min 切込み 0.04 mm の場合 Ａ社 送り 5,000 mm/min 切込み 0.05 mm の場合 Ａ社

SUS304　キー幅 送り　4,000 mm/min 送り　5,000 mm/min キー幅 キー幅 6.015 6.015 6.005 6.005 5.995 キー溝公差 Js9 5.995 キー溝公差 Js9 5.985 5.985 ～ 6.015 mm 5.985 5.985 ～ 6.015 mm 5.975 5.975 入口 入口 5.965 5.965 5.955 出口 5.955 出口 (mm) Ａ社 (mm) Ａ社 ＨＯＲＮ　入口　６．０００ mm　　 出口　６．００７ mm ＨＯＲＮ　入口　６．０００ mm　 　出口　６．０００ mm 　Ａ社　　入口　５．９８５ mm　　 出口　５．９９４ mm 　Ａ社　　入口　５．９８５ mm　 　出口　５．９９５ mm SUS304　切りくず 送り 4,000 mm/min 切込み 0.04 mm の場合 Ａ社 送り 5,000 mm/min 切込み 0.05 mm の場合 Ａ社 比較結果 加工動画、解説はこちら 炭素鋼・SUS 材でもキー幅寸法が良好 優れた切りくず処理 が可能 MOVIE

ブローチング加工 適用インサート IK：給油口 在庫 ▲ ▲ ▲ ▲ ▲ ▲ 国内在庫品 他の寸法はお問い合わせください。 Further sizes upon request For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SB105... 6.075T15P T15PQ 5

ブローチング加工 SBU105 インチサイズ .236" 適用インサート 内部給油式 with through coolant supply 在庫 SBU105.0750.1.01.IK .750 2.874 1.968 .236 ▲ SBU105.1000.1.01.IK 1.000 2.874 1.968 .236 ▲ SBU105.1250.1.01.IK 1.250 2.874 1.968 .236 ▲ 国内在庫品 インチ表記 Dimensions in inch 他の寸法はお問い合わせください。 Further sizes upon request For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SBU105... 6.075T15P T15PQ 6

ブローチング加工 Broaching ツールホルダー SB105/SB110 Toolholder 最小下穴径Φ Bore Ø from 6 mm ブローチングユニット : EWSP20 および BENZ LinA 4.0 用 内部給油式ホルダー only usable for broaching devices EWSP20, BENZ LinA 4.0 with IK 適用インサート for Insert タイプ N105 Type N110 IK：給油口 インサートクランプ長 Clamping length of inserts タイプ / Type 105 = 12 mm 図 = システム SB105 タイプ / Type 110 = 2 6 mm Picture = System SB105 型式 d l1 l2 Dmin Part number SB105.0020.E5.01.IK 20 55.5 39.5 6 SB110.0020.E5.02.IK 20 70.0 39.5 9 他の寸法およびユニットについてはお問い合わせください。 mm表記 Further sizes for other device interfaces upon request Dimensions in mm ねじの適正締付トルク値は技術資料をご確認ください。 For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SB105/SB110... 6.075T15P T15PQ 7

ブローチング加工 Broaching ツールホルダー SB105/SB110 Toolholder 最小下穴径Φ Bore Ø from 6 mm ブローチングユニット : EWS-Slot, BENZ LinA および Sauter社 用 only usable for broaching devices EWS-Slot, BENZ LinA, Sauter 適用インサート for Insert タイプ N105 Type N110 インサートクランプ長 Clamping length of inserts タイプ / Type 105 = 12 mm 図 = システム SB105 タイプ / Type 110 = 26 mm Picture = System SB105 型式 d l1 l2 Dmin Part number SB105.0016.E1.01 16 51 30 6 SB110.0016.E1.02 16 72 30 9 他の寸法およびユニットについてはお問い合わせください。 mm表記 Further sizes for other device interfaces upon request Dimensions in mm ねじの適正締付トルク値は技術資料をご確認ください。 For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SB105/SB110... 6.075T15P T15PQ 8

ブローチング加工 Broaching ツールホルダー B105 Toolholder 最小下穴径Φ Bore Ø from 6 mm ブローチングユニット : Schwarzer社用 for broaching device Schwarzer 適用インサート for Insert タイプ N105 Type 型式 d l1 l2 Dmin Part number B105.0012.0220 12 40 25 6 他の寸法およびユニットについてはお問い合わせください。 mm表記 Further sizes for other device interfaces upon request Dimensions in mm インサートクランプ長さは12mmになります。 Clamping length of inserts = 12 mm! ねじの適正締付トルク値は技術資料をご確認ください。 For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench B105.0012.0220 6.075T15P T15PQ 9

ブローチング加工 Broaching ツールホルダー SB105/SB110 Toolholder 最小下穴径Φ Bore Ø from 6 mm ブローチングユニット : WTO社用 for broaching device WTO 適用インサート for Insert タイプ N105 Type N110 インサートクランプ長 Clamping length of inserts タイプ / T ype 1 05 = 12 mm 図 = システム SB105 タイプ / T ype 110 = 26 mm Picture = System SB105 型式 d l1 l2 Dmin Part number SB105.1816.W1.01 16 21 15 6 SB110.2016.W1.02 16 42 36 9 他の寸法およびユニットについてはお問い合わせください。 mm表記 Further sizes for other device interfaces upon request Dimensions in mm ねじの適正締付トルク値は技術資料をご確認ください。 For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SB105/SB110... 6.075T15P T15PQ 10

ブローチン加グ工加工 Broaching ツールホルダー SB105/SB110 Toolholder 最小下穴径Φ Bore Ø from 6 mm ブローチングユニット : Schwarzer社 „2in1“用 for broaching device Schwarzer „2in1“ 適用インサート for Insert タイプ N105 Type N110 インサートクランプ長 Clamping length of inserts 図 = システム SB105 タイプ / Type 105 = 12 mm Picture = System SB105 タイプ / Type 110 = 26 mm 型式 d l1 l2 Dmin Part number SB105.0015.S1.01 15 52 34 6 SB110.0015.S1.02 15 66 34 9 他の寸法およびユニットについてはお問い合わせください。 mm表記 Further sizes for other device interfaces upon request Dimensions in mm ねじの適正締付トルク値は技術資料をご確認ください。 For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SB105/SB110... 6.075T15P T15PQ 11

ブローチング加工 Broaching ツールホルダー SB105/SB110 Toolholder 最小下穴径Φ Bore Ø from 6 mm ブローチングユニット : AR2P用 for broaching device AR2P 適用インサート for Insert タイプ N105 Type N110 IK：給油口 インサートクランプ長 Clamping length of inserts タイプ / Type 105 = 12 mm 図 = システム SB105 タイプ / Type 110 = 26 mm Picture = System SB105 型式 d l1 l2 Dmin Part number SB105.0018.A.01 18 38 20 6 SB110.0018.A.01 18 39 20 6 SB110.0018.A.02 18 52 20 6 他の寸法およびユニットについてはお問い合わせください。 mm表記 Further sizes for other device interfaces upon request Dimensions in mm ねじの適正締付トルク値は技術資料をご確認ください。 For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SB105/SB110... 6.075T15P T15PQ 12

ブローチング加工 適用インサート IK：給油口 在庫 ▲ ▲ ▲ ▲ 国内在庫品 他の寸法はお問い合わせください。 Further sizes upon request For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SB110... 6.075T15P T15PQ 13

ブローチング加工 SBU110 インチサイズ .354" 適用インサート N110 内部給油式 with through coolant supply 在庫 SBU110.0750.1.02.IK .750 3.464 1.968 .354 ▲ SBU110.1000.1.02.IK 1.000 3.464 1.968 .354 ▲ SBU110.1250.1.02.IK 1.250 3.464 1.968 .354 ▲ 国内在庫品 インチ表記 Dimensions in inch クランプ長さは 1.023” です。 Clamping length of inserts = 1.023" ! 他の寸法はお問い合わせください。 Further sizes upon request For torque specification of the screw, please see Technical Instructions. 予備部品 Spare Parts ツールホルダー ねじ トルクスレンチ Toolholder Clamping Screw TORX PLUS® Wrench SBU110... 6.075T15P T15PQ 14

ブローチング加工 Broaching インサート N105/N110 Insert キー幅公差 C11 Tolerance grade C11 最小下穴径Φ Bore Ø from 6 mm A：ブローチングユニット用インサート B：汎用ブローチング用インサート Recommended for: Broaching units Recommended for: conventional broaching 適用ツールホルダー for Toolholder タイプ SB105 Type SBU105 B105 SB110 SBU110 DIN138 穴キー規格準拠 Keyways according to DIN138 型式 w l5 l2 l3 r 対応径Ø Part number Applicable from Ø N105.0210.2.08.A2 2.11 30 12 18 0.35 6.0 ▲ N105.0210.2.08.B1 2.11 30 12 18 0.35 6.0 ▲ N105.0310.2.10.A2 3.11 30 12 18 0.35 6.5 ▲ N105.0310.2.10.B1 3.11 30 12 18 0.35 6.5 ▲ N105.0310.2.13.A2 3.11 30 12 18 0.50 6.5 ▲ N105.0310.2.13.B1 3.11 30 12 18 0.50 6.5 ▲ N105.0410.2.16.A2 4.14 30 12 18 0.50 6.5 ▲ N105.0410.2.16.B1 4.14 30 12 18 0.50 6.5 ▲ N110.0410.05.04.B1 4.14 60 25 34 0.50 9.0 ▲ N110.0410.05.07.B1 4.14 75 40 49 0.50 9.0 ▲ N110.0510.05.04.A2 5.14 60 25 34 0.50 9.0 ▲ N110.0510.05.04.B1 5.14 60 25 34 0.50 9.0 ▲ N110.0510.05.07.A2 5.14 75 40 49 0.50 9.0 ▲ N110.0510.05.07.B1 5.14 75 40 49 0.50 9.0 ▲ N110.0610.05.04.A2 6.14 60 25 34 0.50 10.0 ▲ N110.0610.05.04.B1 6.14 60 25 34 0.50 10.0 ▲ N110.0610.05.07.A2 6.14 75 40 49 0.50 10.0 ▲ N110.0610.05.07.B1 6.14 75 40 49 0.50 10.0 ▲ P ● M ο ▲ 在庫品 / on stock Δ 4週間 / 4 weeks x お問い合わせください / upon request K - ●推 奨 / recommended ο 第二推奨 / N - alternative recommendation - 非推奨 / not suitable S - ノンコート / uncoated grades H - コーティング品 / coated grades 超硬材種 ロウ付け / サーメット / brazed / Cermet Carbide grades mm表記 注釈: DIN穴キー諸元対応表は技術資料をご参照ください。 15 AN25

ブローチング加工 Broaching インサート N105/N110 Insert キー幅公差 D10 Tolerance grade D10 最小下穴径Φ Bore Ø from 6 mm A：ブローチングユニット用インサート B：汎用ブローチング用インサート Recommended for: Broaching units Recommended for: conventional broaching 適用ツールホルダー for Toolholder タイプ SB105 Type SBU105 B105 SB110 SBU110 DIN6885 穴キー規格準拠 Keyways according to DIN6885 型式 w l5 l2 l3 r 対応径Ø Part number Applicable from Ø N105.0205.01.01.A2 2.055 30 12 18 0.12 6.0 ▲ N105.0205.01.01.B1 2.055 30 12 18 0.12 6.0 ▲ N105.0305.01.01.A2 3.055 30 12 18 0.12 6.5 ▲ N105.0305.01.01.B1 3.055 30 12 18 0.12 6.5 ▲ N105.0407.01.01.A2 4.073 35 15 23 0.12 6.5 ▲ N105.0407.01.01.B1 4.073 35 15 23 0.12 6.5 ▲ N110.0407.02.04.A2 4.073 60 25 34 0.20 9.0 ▲ N110.0407.02.04.B1 4.073 60 25 34 0.20 9.0 ▲ N110.0407.02.07.A2 4.073 75 40 49 0.20 9.0 ▲ N110.0407.02.07.B1 4.073 75 40 49 0.20 9.0 ▲ N110.0507.02.04.A2 5.073 60 25 34 0.20 9.0 ▲ N110.0507.02.04.B1 5.073 60 25 34 0.20 9.0 ▲ N110.0507.02.07.A2 5.073 75 40 49 0.20 9.0 ▲ N110.0507.02.07.B1 5.073 75 40 49 0.20 9.0 ▲ N110.0607.02.04.A2 6.073 60 25 34 0.20 10.0 ▲ N110.0607.02.04.B1 6.073 60 25 34 0.20 10.0 ▲ N110.0607.02.07.A2 6.073 75 40 49 0.20 10.0 ▲ N110.0607.02.07.B1 6.073 75 40 49 0.20 10.0 ▲ ▲ 国内在庫品 P ● ▲ ドイツ在庫品 △ 4週間 × お問い合わせください M ο ● 推奨 ο 第二推奨 K - - 非推奨 N - ノンコート S - コーティング品 H - ロウ付け / サーメット 超硬材種 mm表記 Carbide grades 注釈: DIN穴キー諸元対応表は技術資料をご参照ください。 16 AN25

ブローチング加工 Broaching インサート N105/N110 Insert キー幅公差 H9 Tolerance grade H9 最小下穴径Φ Bore Ø from 6 mm A：ブローチングユニット用インサート B：汎用ブローチング用インサート Recommended for: Broaching units Recommended for: conventional broaching 適用ツールホルダー for Toolholder タイプ SB105 Type SBU105 B105 SB110 SBU110 DIN6885 穴キー規格準拠 Keyways according to DIN6885 型式 w l5 l2 l3 r 対応径Ø Part number Applicable from Ø N105.0202.01.01.A2 2.020 30 12 18 0.1 6.0 ▲ N105.0202.01.01.B1 2.020 30 12 18 0.1 6.0 ▲ N105.0302.01.01.A2 3.020 30 12 18 0.1 6.5 ▲ N105.0302.01.01.B1 3.020 30 12 18 0.1 6.5 ▲ N105.0402.01.01.A2 4.025 35 15 23 0.1 6.5 ▲ N105.0402.01.01.B1 4.025 35 15 23 0.1 6.5 ▲ N110.0402.02.04.A2 4.025 60 25 34 0.2 9.0 ▲ N110.0402.02.04.B1 4.025 60 25 34 0.2 9.0 ▲ N110.0402.02.07.A2 4.025 75 40 49 0.2 9.0 ▲ N110.0402.02.07.B1 4.025 75 40 49 0.2 9.0 ▲ N110.0502.02.04.A2 5.025 60 25 34 0.2 9.0 ▲ N110.0502.02.04.B1 5.025 60 25 34 0.2 9.0 ▲ N110.0502.02.07.A2 5.025 75 40 49 0.2 9.0 ▲ N110.0502.02.07.B1 5.025 75 40 49 0.2 9.0 ▲ N110.0602.02.04.A2 6.025 60 25 34 0.2 10.0 ▲ N110.0602.02.04.B1 6.025 60 25 34 0.2 10.0 ▲ N110.0602.02.07.A2 6.025 75 40 49 0.2 10.0 ▲ N110.0602.02.07.B1 6.025 75 40 49 0.2 10.0 ▲ 在庫品 / P ● ▲ on stock Δ 4週間 / 4 weeks x お問い合わせください / upon request ● 推奨 / recommended M ο ο 第二推奨 / alternative recommendation K - - 非推奨 / not suitable N - ノンコート / uncoated grades S - コーティング品 / coated grades H - ロウ付け / サーメット / brazed/Cermet mm表記 超硬材種 Dimensions in mm Carbide grades 注釈: DIN穴キー諸元対応表は技術資料をご参照ください。 17 AN25

ブローチング加工 Broaching インサート N105/N110 Insert キー幅公差 P9 Tolerance grade P9 最小下穴径Φ Bore Ø from 6 mm A：ブローチングユニット用インサート B：汎用ブローチング用インサート Recommended for: Broaching units Recommended for: conventional broaching 適用ツールホルダー for Toolholder タイプ SB105 Type SBU105 B105 SB110 SBU110 DIN6885 穴キー規格準拠 Keyways according to DIN6885 型式 w l5 l2 l3 r 対応径Ø Part number Applicable from Ø N105.0198.01.01.A2 1.982 30 12 18 0.1 6.0 ▲ N105.0198.01.01.B1 1.982 30 12 18 0.1 6.0 ▲ N105.0298.01.01.A2 2.989 30 12 18 0.1 6.5 ▲ N105.0298.01.01.B1 2.989 30 12 18 0.1 6.5 ▲ N105.0397.01.01.A2 3.983 35 15 23 0.1 6.5 ▲ N105.0397.01.01.B1 3.983 35 15 23 0.1 6.5 ▲ N110.0397.02.04.A2 3.983 60 25 34 0.2 9.0 ▲ N110.0397.02.04.B1 3.983 60 25 34 0.2 9.0 ▲ N110.0397.02.07.A2 3.983 75 40 49 0.2 9.0 ▲ N110.0397.02.07.B1 3.983 75 40 49 0.2 9.0 ▲ N110.0497.02.04.A2 4.983 60 25 34 0.2 9.0 ▲ N110.0497.02.04.B1 4.983 60 25 34 0.2 9.0 ▲ N110.0497.02.07.A2 4.983 75 40 49 0.2 9.0 ▲ N110.0497.02.07.B1 4.983 75 40 49 0.2 9.0 ▲ N110.0597.02.04.A2 5.983 60 25 34 0.2 10.0 ▲ N110.0597.02.04.B1 5.983 60 25 34 0.2 10.0 ▲ N110.0597.02.07.A2 5.983 75 40 49 0.2 10.0 ▲ N110.0597.02.07.B1 5.983 75 40 49 0.2 10.0 ▲ P ● ▲ 国内在庫品 ▲ ドイツ在庫品 △ 4週間 × お問い合わせください M ο ● 推奨 K - ο 第二推奨 - 非推奨 N - ノンコート S - コーティング品 H - ロウ付け / サーメット 超硬材種 mm表記 Carbide grades 注釈: DIN穴キー諸元対応表は技術資料をご参照ください。 18 AN25

ブローチング加工 Broaching インサート N105/N110 Insert キー幅公差 JS9 Tolerance grade JS9 最小下穴径Φ Bore Ø from 6 mm A：ブローチングユニット用インサート B：汎用ブローチング用インサート Recommended for: Broaching units Recommended for: conventional broaching 適用ツールホルダー for Toolholder タイプ SB105 Type SBU105 B105 SB110 SBU110 DIN6885 穴キー規格準 拠 Keyways according to DIN6885 型式 w l5 l2 l3 r 対応径Ø Part number Applicable from Ø N105.0200.01.01.A2 2.200 30 12 18 0.1 6.0 ▲ N105.0200.01.01.B1 2.200 30 12 18 0.1 6.0 ▲ N105.0300.01.01.A2 3.300 30 12 18 0.1 6.5 ▲ N105.0300.01.01.B1 3.300 30 12 18 0.1 6.5 ▲ N105.0400.01.01.A2 4.400 35 15 23 0.1 6.5 ▲ N105.0400.01.01.B1 4.400 35 15 23 0.1 6.5 ▲ N105.0400.02.01.A2 4.400 35 15 23 0.2 6.5 ▲ N105.0400.02.01.B1 4.400 35 15 23 0.2 6.5 ▲ N110.0400.02.04.A2 4.401 60 25 34 0.2 9.0 ▲ N110.0400.02.04.B1 4.01 60 25 34 0.2 9.0 ▲ N110.0400.02.07.A2 4.401 75 40 49 0.2 9.0 ▲ N110.0400.02.07.B1 4.401 75 40 49 0.2 9.0 ▲ N110.0500.02.04.A2 5.501 60 25 34 0.2 9.0 ▲ N110.0500.02.04.B1 5.501 60 25 34 0.2 9.0 ▲ N110.0500.02.07.A2 5.501 75 40 49 0.2 9.0 ▲ N110.0500.02.07.B1 5.005.501 75 40 49 0.2 9.0 ▲ N110.0600.02.04.A2 6.01 60 25 34 0.2 10.0 ▲ N110.0600.02.04.B1 6.01 60 25 34 0.2 10.0 ▲ N110.0600.02.07.A2 6.01 75 40 49 0.2 10.0 ▲ N110.0600.02.07.B1 6.01 75 40 49 0.2 10.0 ▲ ▲ 国内在庫品 ▲ ドイツ在庫品 △ 4週間 × お問い合わせください P ● ● 推奨 M ο ο 第二推奨 K - - 非推奨 N - ノンコート S - コーティング品 H - ロウ付け / サーメット mm表記 超硬材種 Carbide grades 注釈: 19 DIN穴キー諸元対応表は技術資料をご参照ください。 AN25
