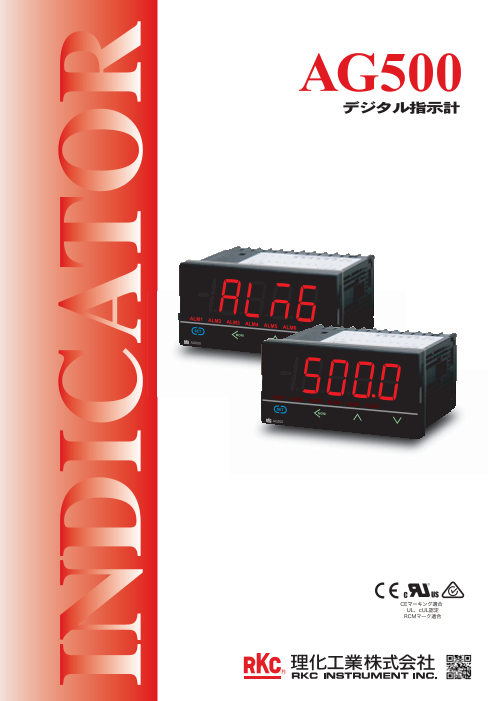

デジタル指示計 AG500

製品カタログ

鮮明な表示と豊富な機能を搭載した指示計。熱電対・白金測温抵抗体・直流電圧/電流に対応。

測定精度:表示値の±0.1%
サンプリング周期:0.1秒
デジタル出力6点付加可能
アナログ出力1点付加可能
外部接点入力2点付加可能
通信機能付加可能
プラグイン構造
オンラインショップで(Shop RKC)で購入可能

このカタログについて

ドキュメント名 デジタル指示計 AG500
ドキュメント種別 製品カタログ
ファイルサイズ 852.1Kb
登録カテゴリ
取り扱い企業 理化工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
無線温度センサ変換器 NWS-Mini
製品カタログ

理化工業株式会社

この企業の関連カタログの表紙
プログラム調節計(温度調節計) PZ400 / PZ900
製品カタログ

理化工業株式会社

このカタログの内容

Page1

CEマーキング適合 UL、cUL認定 RCMマーク適合
Page2

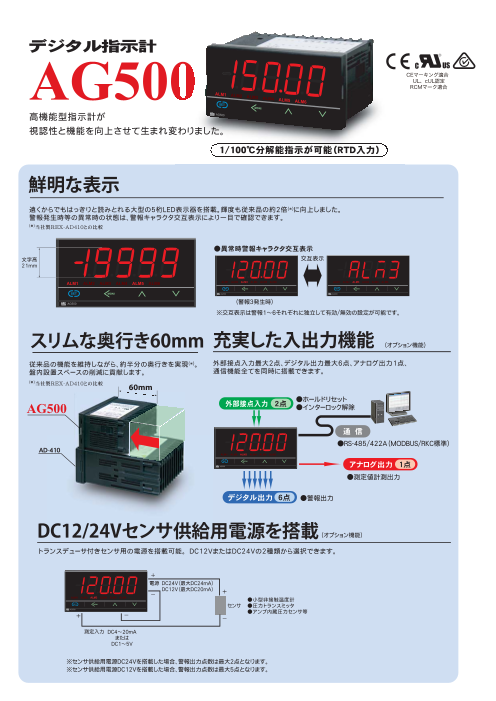

デジタル指示計 AG500 CEマーキング適合 UL、cUL認定 RCMマーク適合 高機能型指示計が 視認性と機能を向上させて生まれ変わりました。 1/100℃分解能指示が可能(RTD入力) 鮮明な表示 遠くからでもはっきりと読みとれる大型の5桁LED表示器を搭載。輝度も従来品の約2倍(*)に向上しました。 警報発生時等の異常時の状態は、警報キャラクタ交互表示により一目で確認できます。 (*)当社製REX-AD410との比較 ●異常時警報キャラクタ交互表示 文字高 交互表示 21mm MPa MPa ALM1 ADLMO21 ALDMO32 ALDMO43 ALDMO5 4 ALM6 ALM1 ADLMO21 ALDMO32 ALDMO43 ALDMO5 4 ALM6 SET SET APG500 APG500 (警報3発生時) ※交互表示は警報1~6それぞれに独立して有効/無効の設定が可能です。 スリムな奥行き60mm 充実した入出力機能 (オプション機能) 従来品の機能を維持しながら、約半分の奥行きを実現(*)。  外部接点入力最大2点、デジタル出力最大6点、アナログ出力1点、 盤内設置スペースの削減に貢献します。 通信機能全てを同時に搭載できます。 (*)当社製REX-AD410との比較 60mm ●ホールドリセット AG500 外部接点入力 2点 ●インターロック解除 通 信 ●RS-485/422A(MODBUS/RKC標準) AD-410 MPa ALM1 ADLMO21 ALDMO32 ALDMO43 ALDMO5 4 ALM6 SET APG500 アナログ出力 1点 ●測定値計測出力 デジタル出力 6点 ●警報出力 DC12/24Vセンサ供給用電源を搭載 (オプション機能) トランスデューサ付きセンサ用の電源を搭載可能。 DC12VまたはDC24Vの2種類から選択できます。 + 電源 DC24V(最大DC24mA) DC12V(最大DC20mA) MPa + ALM1 ADLMO21 ALDMO32 ALDMO43 ALDMO - 5 4 ALM6 ●小型非接触温度計 SET センサ ●圧力トランスミッタ PAG500 ●アンプ内蔵圧力センサ等 + - - 測定入力 DC4~20mA または DC1~5V ※センサ供給用電源DC24Vを搭載した場合、警報出力点数は最大2点となります。 ※センサ供給用電源DC12Vを搭載した場合、警報出力点数は最大5点となります。
Page3

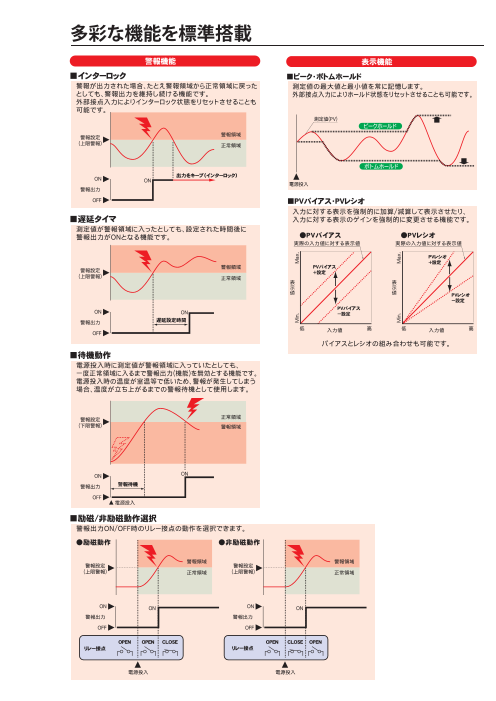

多彩な機能を標準搭載
