プログラム調節計(温度調節計) PZ400 / PZ900

製品カタログ

16セグメント×16パターンのプログラムを設定可能。パターンリンクで256セグメントまで可能。

ユニバーサル入力(熱電対・測温抵抗体・電圧・電流切換可能)
測定精度:表示値の±0.1%
サンプリング周期:0.05秒
16パターン×16セグメント(パターンリンクで最大256セグメント)
8レベルPID機能搭載
11セグメント5桁LCD表示
簡単操作のダイレクト設定キー搭載
前面ローダー通信対応
プラグイン構造

このカタログについて

ドキュメント名 プログラム調節計(温度調節計) PZ400 / PZ900
ドキュメント種別 製品カタログ
ファイルサイズ 2Mb
登録カテゴリ
取り扱い企業 理化工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
無線温度センサ変換器 NWS-Mini
製品カタログ

理化工業株式会社

このカタログの内容

Page1

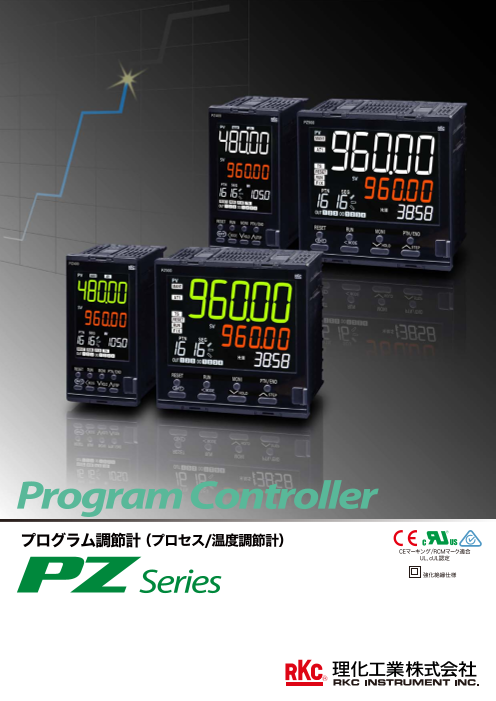

Program Controller PZ Series R
Page2

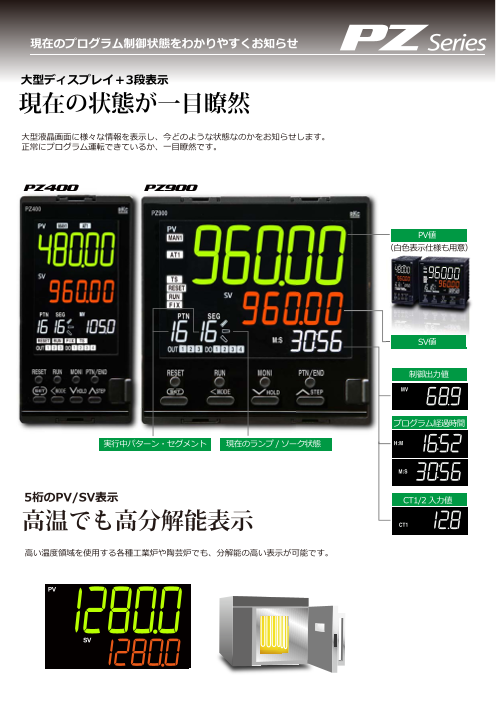

現在のプログラム制御状態をわかりやすくお知らせ PZ Series ⼤型ディスプレイ+3段表⽰ 現在の状態が一目瞭然 ⼤型液晶画⾯に様々な情報を表⽰し、今どのような状態なのかをお知らせします。 正常にプログラム運転できているか、⼀⽬瞭然です。 PZ400 PZ900 PV値 (⽩⾊表⽰仕様も⽤意) SV値 制御出⼒値 MV プログラム経過時間 実⾏中パターン・セグメント 現在のランプ/ソーク状態 H:M M:S 5桁のPV/SV表⽰ CT1/2⼊⼒値 高温でも高分解能表示 CT1 ⾼い温度領域を使⽤する各種⼯業炉や陶芸炉でも、分解能の⾼い表⽰が可能です。 PV SV
Page3

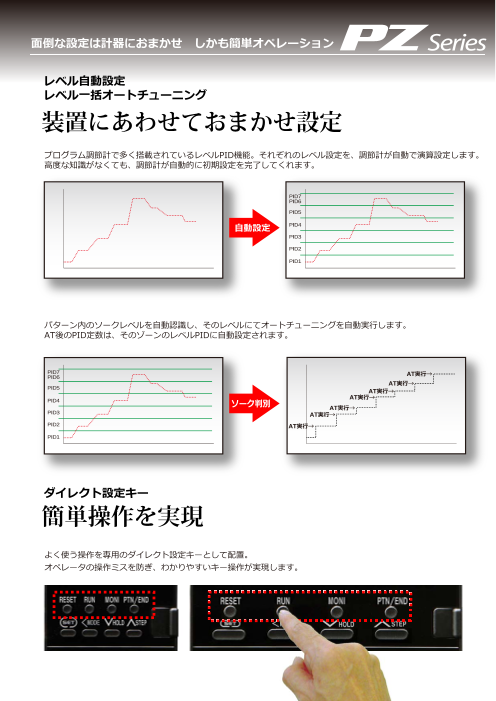

⾯倒な設定は計器におまかせ しかも簡単オペレーションPZ Series レベル⾃動設定 レベル⼀括オートチューニング 装置にあわせておまかせ設定 プログラム調節計で多く搭載されているレベルPID機能。それぞれのレベル設定を、調節計が⾃動で演算設定します。 ⾼度な知識がなくても、調節計が⾃動的に初期設定を完了してくれます。 PID7 PID6 PID5 ⾃動設定 PID4 PID3 PID2 PID1 パターン内のソークレベルを⾃動認識し、そのレベルにてオートチューニングを⾃動実⾏します。 AT後のPID定数は、そのゾーンのレベルPIDに⾃動設定されます。 PID7 PID6 AT実⾏→ AT実⾏→ PID5 AT実⾏→ PID4 AT実⾏→ ソーク判別 AT実⾏→ PID3 AT実⾏→ PID2 AT実⾏→ PID1 ダイレクト設定キー 簡単操作を実現 よく使う操作を専⽤のダイレクト設定キーとして配置。 オペレータの操作ミスを防ぎ、わかりやすいキー操作が実現します。
Page4

これからは専⽤ソフトで簡単初期設定 PZ Series ローダ通信+専⽤ソフトウェア 初期セットアップが簡単 計器交換にも迅速対応 全機種に前⾯ローダ通信ポートを装備。盤⾯に取り付いた状態で前⾯からツールを使⽤できます。 USBバスパワーでも動作可能。机上でもパソコンに保存した設定データの他計器への転送等ができます。 計器データ管理⽀援ソフトウェア 前⾯ローダ通信ポート for PZ series 専⽤ケーブル ケーブルのみの型式︓W-BV-05-1500(⻑さ︓1.5m) 標準価格︓\3,000 型式︓COM-KG-4□(専⽤ケーブル付) 標準価格︓\22,000 USB通信変換器 型式︓COM-KG-N□(専⽤ケーブルなし) COM-KG 標準価格︓\19,000 当社サイトより無料でダウンロード可能 https://www.rkcinst.co.jp/club_rkc.htm PROTEM2 USB ※USBケーブルは付属品 (⻑さ︓1m) プログラム設定 パラメータ設定・モニタ
Page5

充実した機能が様々なソリューションを解決 PZ Series 上位機種に迫る機能が 様々なソリューションに対応 中規模のプログラム制御にも対応可能 16セグメント×16パターン仕様。 パターンリンクで最⼤256セグメントまで 対応可能です。 タイムシグナルは1パターン内に最⼤4点を 個別出⼒可能。 さらに論理演算を使⽤すると、DO1点に DO1 TS1 対して最⼤4点設定でき、複雑な外部 DO2 TS2 DO3 シーケンスに対応可能です。 TS3 TS4 DO4 PLCとの接続コストを削減 (三菱電機製PLCプロトコル QnA互換3Cフレーム(形式4)) PLC専⽤プロトコル通信機能 (MAPMAN機能) MAPMAN 三菱電機製MELSECシリーズ プログラムレス接続 本体にMAPMAN通信(PLCプログラムレス 接続)を搭載可能。 通信変換器が不要で、PLCへの接続⼯数と CARD RS-485 IN 0 1 2 R D 3 4 5 6 7 SD 10 11 12 13 14 15 16 PULL LAN SDRD コストの削減が実現します。 PWR ERR P.RUN BAT FX5U-32M MELSEC IN 0 1 2 3 4 5 6 7 10 11 12 13 14 15 16 マルチ出⼒機能で予備品管理コストを削減 2点(OUT1〜OUT2)のリレー接点・電圧パルス・電流・電圧・トランジスタ出⼒、1点(OUT3)の電圧パルス・電流出⼒、 4点(DO1〜DO4)のリレー接点出⼒を搭載可能。(OUT3は電圧パルス・電流連続から切換式のユニバーサル出⼒仕様) これら各出⼒に、出⼒内容の割付が⾃由にでき、様々なシチュエーションに対応できます。 制御出⼒(加熱/冷却) 制御出⼒(位置⽐例) 伝送出⼒ イベント出⼒ OUT1 LBA出⼒ OUT2 HBA出⼒ OUT3(ユニバーサル出⼒) プログラム制御モード(RUN)状態出⼒ 通信監視結果出⼒ DO1 マニュアル制御モード (MAN)状態出⼒ DO2 オートチューニング(AT)状態出⼒ DO3 FAIL出⼒ DO4 OUT1種類(リレー接点・電圧パルス・電流連続・電圧連続・トランジスタ) OUT2種類(リレー接点・電圧パルス・電流連続・電圧連続・トランジスタ) パターンエンド信号(*) OUT3種類(電圧パルス・電流連続):ユニバーサル出⼒ タイムシグナル出⼒(*) DO1〜DO4種類(リレー接点) ※位置⽐例制御出⼒の電圧連続・電流連続出⼒はありません ※伝送出⼒は連続出⼒にのみ使⽤可能です (*)DO1〜DO4からの出⼒となります ※DO1〜DO2のリレー接点容量・寿命は異なります
Page6

主な仕様 ⼊⼒ イベント(警報)機能(オプション) ⼊⼒の種類 a) 温度・電流・低電圧⼊⼒グループ イベント演算点数 最⼤4点(イベント機能1〜4)   熱電対︓K, J, E, T, R, S, B, N, PLII, W5Re/W26Re, U, L, PR40-20 イベントの種類 上限/下限偏差*、上下限偏差*、範囲内偏差*、上限/下限⼊⼒値、上限/下限設定値*、   測温抵抗体︓Pt100, JPt100 (3線式) 上限/下限操作出⼒値(加熱/冷却側)・・位置⽐例制御の場合、開度帰還抵抗⼊⼒値、   低電圧︓DC 0〜100mV, DC 0〜10mV 上下限⼊⼒値 、 範囲内⼊⼒値 b) ⾼電圧⼊⼒グループ (*)SVモニタ値を使⽤するかセグメントレベルを使⽤するか選択可能   DC 0〜1V, DC 0〜5V, DC1〜5V, DC0〜10V, DC-5〜+5V, DC-10〜+10V ※セグメントごとにイベント機能の有無を選択可能 c) 電流⼊⼒グループ ※待機/再待機動作、遅延タイマ、インターロック、ALMランプ点灯条件使⽤可能   DC 4〜20mA, DC 0〜20mA  ※上下限警報と範囲内警報については、設定値より上側設定と下側設定が  *グループ1〜3ユニバーサル⼊⼒(⼊⼒種類設定により⾃動切換)    独⽴して設定可能なタイプと同⼀のタイプに切換可能 サンプリング周期 0.05秒 イベント出⼒⽅式 デジタル出⼒(DO 1〜4)へ任意に割付可能  *イニシャルコード表参照 ループ断線警報(LBA) 制御 LBA時間︓0〜7200秒 (0設定時はOFF)(LBAデッドバンド: 0〜スパン) ヒータ断線警報(HBA) a) 警報点数: 2点(CT⼊⼒1点に対して1点) b) 設定範囲: 0.0〜100.0 A 制御⽅式 PID制御、加熱冷却PID制御、位置⽐例PID制御(FBR不要型) イベント1〜4、HBA1/2、LBA、⼊⼒異常上限、⼊⼒異常下限からORで選択 ※制御動作は切換可能 ※正動作/逆動作切換可能 レベル⼀括オートチューニング RESET時に、プログラムソーク領域を検索し、セグメント順にATを⾏う機能 出⼒論理演算 制御モード リセットモード(RESET)/プログラム制御モード(RUN)/定値制御モード(FIX)/ マニュアル制御モード(MAN) 電流検出器(CT)⼊⼒(オプション) ⼊⼒点数 2点 プログラム制御 電流検出器種類 CTL-6-P-Z、CTL-6-P-N、CTL-12-S56-10L-N サンプリング周期 0.5秒 プログラム記憶数 最⼤16パターン セグメント記憶数 最⼤16セグメント ※パターンリンクで最⼤256セグメント  *ホールド、ステップ機能付 セグメントタイム 0時間0分〜199時間59分または0分0秒〜199分59秒 ※無限時間あり 開度帰還抵抗(FBR)⼊⼒(オプション) パターンリピート実⾏回数 1〜1000回 ※1000設定で無限回実⾏ パターンエンド出⼒時間 0時間0分〜199時間59分または0分00秒〜199分59秒 ※0設定でON継続 *開度帰還抵抗⼊⼒なしでも位置⽐例制御は使⽤可能です。 ウエイト機能 ウエイトゾーン上側/下側個別設定 許容抵抗値範囲 100〜10kΩ(標準135Ω) 設定範囲︓ サンプリング周期 0.5秒  ウエイトゾーン上側︓※0 (0.0、0.00)設定: ウエイトゾーン上側OFF   熱電対/測温抵抗体⼊⼒:0〜200℃、0.0〜200.0℃または0.00〜⼊⼒スパン   電圧/電流⼊⼒:⼊⼒スパンの0.0〜100.0 % (オプション)  ウエイトゾーン下側:※0 (0.0、0.00)設定: ウエイトゾーン下側OFF デジタル⼊⼒(DI)   熱電対/測温抵抗体⼊⼒:-200〜0℃、-200.0〜0.0℃または-⼊⼒スパン〜0.00℃ ⼊⼒点数 最⼤6点(DI 1〜6)   電圧/電流⼊⼒:⼊⼒スパンの-100.0〜0.0% ⼊⼒⽅式 無電圧接点⼊⼒ タイムシグナル出⼒機能 a)点数 ︓ 4点(TS1〜TS4) 機能 RUN、RESET、プログラムパターン切換、正/逆動作切換(*)、HOLD/HOLD解除、 b)出⼒先 ︓ DO1〜4 STEP、AT ON/OFF、設定データアンロック/ロック(*)、インターロック解除、 c)設定範囲 ピーク/ボトムホールド値解除  (*)DI論理反転設定可能  プログラムパターン選択︓1〜16  タイムシグナル開始セグメント︓1〜16  タイムシグナル開始時間︓0時間0分〜199時間59分 通信(オプション)    または0分0秒〜199分59秒  タイムシグナル終了セグメント︓1〜16 通信点数 最⼤1点  タイムシグナル終了時間︓0時間0分〜199時間59分 通信⽅式 RS-485/RS-422A準拠    または0分0秒〜199分59秒 *注⽂時指定 レベルPID レベル数: 8レベル (レベル設定1〜7にて設定) プロトコル a) RKC標準通信︓ ANSI X3.28-1976サブカテゴリ2.5 A4準拠 レベル設定範囲: ⼊⼒レンジ下限〜⼊⼒レンジ上限 b) MODBUS通信: MODBUS-RTU レベル⾃動設定: レベルPID設定値を⾃動演算設定する機能 c) MAPMAN通信: 三菱電機製PLCプロトコル QnA互換3Cフレーム(形式4) 性能 *切換可能 通信速度 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps *切換可能 ⼊⼒の種類 ⼊⼒の範囲 精度 最⼤接続台数 RS-485/422A︓31台 K、J、T、E、U、 ­100 °C未満 ±1.0℃ (参考値) MAPMAN︓31台 L ­100 〜+50 0°C未満 ±0.5℃ ※1 500 °C 以上  *ローダ通信は標準装備 ±0.1% of Reading ローダ通信 N、S、R、PLⅡ、 0 °C 未満 ±2.0℃ 通信点数 1点(前⾯ローダ) W5Re/W26R e 0〜1000 °C 未満 ±1.0℃ プロトコル RKC標準(ANSI X3.28-1976サブカテゴリ2.5 A4準拠) ※2 1000 °C 以上 ±0.1% of Reading 通信速度 38400bps 接続⽅式 前⾯コネクタ︓COM-K2と専⽤ケーブル(W-BV-03-1500) 400 °C 未満 B ±70.0℃(参考値) ※2 400 〜1000 ℃未満 ±1.4℃ 1000 °C以上 ±0.1% of Reading 400 °C未満 PR40 - 2 0 ±20.0℃(参考値) ⼀般仕様 ※2 400〜 1000℃未満 ±10.0℃ 電源電圧 a) AC 85〜264V [電源電圧変動を含む] (50/60Hz共⽤)(定格: AC 100〜240V) 1000 °C 以上 ±0.1% of Reading b) AC 20.4〜26.4V [電源電圧変動を含む] (50/60Hz共⽤)(定格: AC 24V) 200 °C 未満 ±0.2℃ c) DC 20.4〜26.4V [電源電圧変動を含む](定格: DC 24V) 消費電⼒ /電流 a) AC 100〜240V仕様 Pt100 、JPt100 200 °C 以上 ±0.1% of Reading  PZ400: 最⼤6.8VA (AC 100V時) 突⼊電流 5.6A以下 0.00 〜 50.0 0 ℃ ±0.10℃       最⼤10.1VA (AC 240V時) 突⼊電流 13.3A以下 電圧/電流⼊⼒ ±0.1% of スパン  PZ900: 最⼤7.4VA (AC 100V時) 突⼊電流 5.6A以下       最⼤10.9VA (AC 240V時) 突⼊電流 13.3A以下 表⽰精度は上記精度に対して、最⼩分解能以下を切り上げた値になります。 b) AC 24V仕様 ※1 : -100℃未満は精度保証外  PZ400: 最⼤6.9VA (AC 24V時) 突⼊電流 16.3A以下 ※2 : S、R、W5Re/W26Re、B、PR40-20 の 400℃未満は精度保証外  PZ900: 最⼤7.4VA (AC 24V時) 突⼊電流 16.3A以下 c) DC 24 V仕様 出⼒  PZ400: 最⼤ 175mA (DC 24 V) 突⼊電流 11.5A以下  PZ900: 最⼤ 190mA (DC 24 V) 突⼊電流 11.5A以下  絶縁抵抗 測定端⼦と接地間 DC 500V 20MΩ以上 リレー接点出⼒(1) a) 接点⽅式・容量 (抵抗負荷): c接点 AC250V 3A、DC30V 1A 電源端⼦と接地間 DC 500V 20MΩ以上 <OUT1> b) 電気的/機械的寿命: 30万回以上 (定格負荷)/  耐電圧 測定端⼦と電源端⼦間 AC 3000V 1分間 5000万回以上 (開閉頻度180回/分) 測定端⼦と接地間 AC 1500V 1分間 リレー接点出⼒(2) a) 接点⽅式・容量 (抵抗負荷): a接点 AC250V 3A、DC30V 1A 電源端⼦と接地間 AC 1500V 1分間 <OUT2> b) 電気的/機械的寿命: 30万回以上 (定格負荷)/  瞬時停電 20ms以下の停電に対しては動作に影響なし 5000万回以上 (開閉頻度180回/分)  (定格 AC 100〜240V、AC 24V) リレー接点出⼒(3) a) 接点⽅式・容量 (抵抗負荷): a接点 AC250V 1A、DC30V 0.5A 5ms以下の停電に対しては動作に影響なし(定格 DC 24V) <DO1〜4> b) 電気的/機械的寿命: 15万回以上 (定格負荷)/  データ保護 不揮発性メモリによるデータバックアップ 2000万回以上(開閉頻度300回/分)  書き換え回数 約10の12乗回(FRAM) 電圧パルス出⼒(1) a) 出⼒電圧: DC 0/12 V (定格)  データ記憶保持期間 約10年(FRAM) <OUT1〜2> b) 許容負荷抵抗: 500Ω以上  防⽔防塵 IP 65 (IEC60529) (オプション) 電圧パルス出⼒(2) a) 出⼒電圧: DC 0/ 14V (定格) ※盤⾯装着時、前⾯ローダコネクタカバー装着時 <OUT3> b) 許容負荷抵抗: 600Ω以上 (前⾯ローダコネクタカバー未装着時はIP00) 電流連続出⼒ a) 出⼒電流: DC4〜20mA、DC0〜20mA  使⽤環境温度 -10〜+55℃ <OUT1〜3> b) 許容負荷抵抗: 500Ω以下  使⽤環境湿度 5〜95 %RH(絶対湿度: MAX 29g/m3 dry air at 101.3 kPa) 電圧連続出⼒ a) 出⼒電圧: DC0〜5V、DC1〜5V、DC0〜10V  安全規格 <OUT1〜2> b) 許容負荷抵抗: 1kΩ以上   a) UL: UL61010-1 トランジスタ出⼒ a) 許容負荷電流: 100mA   b) cUL: CAN/CSA-C22.2 No.61010-1 <OUT1〜2>  適合規格 OUT1〜3出⼒内容 制御出⼒、伝送出⼒   a) CEマーキング ※所定の出⼒部へ指定出⼒可能    (1) 低電圧指令: EN61010-1 DO1〜4出⼒内容 タイムシグナル、パターンエンド信号    (2) EMC指令: EN61326-1 ※所定の出⼒部へ指定出⼒可能    (3) RoHS指令: EN IEC 63000 OUT1〜3、DO1〜4 イベント、ヒータ断線警報、ループ断線警報、RUN状態、MAN状態、   b) RCM: EN55011 共通出⼒内容 FAIL  質量 ※所定の出⼒部へ指定出⼒可能   a) PZ400: 約221g *OUT3(オプション)は 電圧パルスまたは電流連続いずれかのユニバーサル出⼒   b) PZ900: 約291g *DO1は標準装備 DO2〜DO4はオプション
Page7

型式コード A)制御動作コード表 PZ400/900 制御動作種類 コード ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 標準価格 AT付PID動作(逆動作) F 48×96mmサイズ調節計(プラグイン構造)PV緑⾊表⽰ PZ400□ □□□-□ □ □ □ □ □ □/□ \33,000 AT付PID動作(正動作) * D 96×96mmサイズ調節計(プラグイン構造)PV緑⾊表⽰ PZ900□ □□□-□ □ □*□ □ □ □/□ \38,000 AT付加熱冷却PID制御 G 48×96mmサイズ調節計(プラグイン構造)PV⽩⾊表⽰ PZ401□ □□□-□ □ □*□ □ □ □/□ \33,000 AT付加熱冷却PID制御(空冷) A 96×96mmサイズ調節計(プラグイン構造)PV⽩⾊表⽰ PZ901□ □□□-□ □ □*□ □ □ □/□ \38,000 AT付加熱冷却PID制御(⽔冷) W ① AT付位置⽐例PID動作(逆動作) 制御動作 A)制御動作コード表参照 □ <フィードバック抵抗不要型> Z ② 測定⼊⼒・レンジ B)⼊⼒レンジコード表参照 □□□ AT付位置⽐例PID動作(正動作) 出⼒1なし N <フィードバック抵抗不要型> C リレー接点出⼒ M ③ 出⼒1(OUT1)種類 SSR駆動⽤電圧パルス出⼒ V (*1) 電流・電圧連続出⼒ C) 電圧電流出⼒コード表参照□ 加算 \2,000 B)⼊⼒レンジ表 トランジスタ出⼒ B ※⼊⼒種類・レンジは設定により切換可能です 出⼒2なし N ⼊⼒種類・レンジ コード リレー接点出⼒ M 加算 \5,000 ④ 出⼒2(OUT2)種類 SSR駆動⽤電圧パルス出⼒ V 加算 \5,000 0〜200℃ K01 0〜400℃ K02 (*1) 電流・電圧連続出⼒ C) 電圧電流出⼒コード表参照 □ 加算 \7,000 0〜600℃ K03 トランジスタ出⼒ B 加算 \5,000 0〜800℃ K04 3 ⑤ 電 源 電 圧 AC/DC24V 0〜1200℃ K06 AC100〜240V 4 K 0〜1372℃ K07 ⑥ デジタル出⼒ 1点 1 -199.9〜+300.0℃ K08 デジタル出⼒ デジタル出⼒ 4点 4 加算 \2,000 0.0〜400.0℃ K09 オプション機能なし N 0.0〜800.0℃ K10 CT⼊⼒2点(CTL-6-P-N) T 加算 \2,000 0〜300℃ K14 ⑦ オプション1機能 CT⼊⼒2点(CTL-12-S56-10L-N) U 加算 \2,000 -200〜+1372℃ K41 (*2) -200.0〜+1372.0℃ K42 CT⼊⼒2点(CTL-6-P-Z) V 加算 \2,000 0〜200℃ J01 開度帰還抵抗(FBR) W 加算 \5,000 0〜400℃ J02 なし N 0〜600℃ J03 出⼒3(OUT3) A 加算 \2,000 J 0〜800℃ J04 デジタル⼊⼒1〜6(DI1〜6) B 加算 \2,000 0.0〜400.0℃ J08 熱 通信RS-422A C 加算 \9,000   -200.0〜+1200.0℃ J29   通信RS-485 -199.9〜+400.0℃ T01 ⑧ オプション2機能 D 加算 \9,000 電 -199.9〜+100.0℃ T02 (*2) 出⼒3(OUT3)+デジタル⼊⼒1〜6(DI1〜6) E 加算 \4,000   T   -100.0〜+200.0℃ T03 出⼒3(OUT3)+通信RS-422A F 加算\11,000 対 -200.0〜+400.0℃ T19 出⼒3(OUT3)+通信RS-485 G 加算\11,000 S -50〜+1768℃ S06 出⼒3(OUT3)+デジタル⼊⼒1〜4(DI1〜4)+通信RS-422A H 加算\12,000 -50.0〜+1768.0℃ S07 出⼒3(OUT3)+デジタル⼊⼒1〜6(DI1〜6)+通信RS-485 J 加算\12,000 0〜1600℃ R01 R07 防⽔・防塵構造なし N R -50〜+1768℃ ⑨ 防⽔・防塵構造 1 -50.0〜+1768.0℃ R08 防⽔・防塵構造あり(IP65) 加算\500 0.0〜1600.0℃ R09 0〜800℃ E01 ⑩ 出荷時設定の指定 なし N E イニシャルコード(イベント種類・通信プロトコル)を指定 1 0.0〜800.0℃ E23 B 0〜1800℃ B03 (*1)<出⼒1/2とデジタル出⼒の出荷時設定について> ※ご購⼊後も設定変更可能です 0.0〜1800.0℃ B04 0〜1300℃ N02   ●出⼒1機能 N 0.0〜1300.0℃ N05   制御出⼒[加熱側]または[開側] PLII 0〜1300℃ A01   ●出⼒2機能 0.0〜1300.0℃ A05   制御動作が加熱冷却PID動作の場合︓冷却側制御出⼒ W5Re/   制御動作がPID動作の場合︓出⼒2種類で4〜8を選択した場合は OUT2機能選択︓伝送出⼒、伝送出⼒2種類選択︓測定値(PV) W26Re 0〜2300℃ W03 PR40-20 0〜1800℃ F02                出⼒2種類でM,V,Bを選択した場合は OUT2機能選択︓制御出⼒[加熱側]または[開側] U -199.9〜+600.0℃ U01 (*2)<オプション機能の出荷時設定について> ※ご購⼊後も設定変更可能です L 0.0〜900.0℃ L04   ●CT機能 -199.9〜+649.0℃ D01   CT1割付は出⼒1(OUT1)で出荷されます。 -100.0〜+100.0℃ D04   CT2割付は下記の内容で出荷されます。 -100.0〜+200.0℃ D05    PID制御の場合・・・出⼒1(OUT1) 0.0〜50.0℃ D06    加熱冷却PID制御の場合・・・出⼒2(OUT2) 0.0〜100.0℃ D07    位置⽐例PID制御の場合・・・出⼒2(OUT2) 測  0.0〜200.0℃ Pt100 D08   ●出⼒3(OUT3)機能 温  0.0〜300.0℃ D09 0.0〜500.0℃ D10   出⼒3(OUT3)種類︓電流出⼒(DC4〜20mA)、出⼒機能選択︓伝送出⼒、伝送出⼒種類選択︓⼊⼒1の測定値(PV)で出荷されます。 抵  -199.9〜+600.0℃ D12   ●DI機能 -200.0〜+200.0℃ D21   DI機能選択は下記の内容で出荷されます。 抗  0.00〜50.00℃ D27    オプション2種類の指定が「B」「E」「J」の場合・・・ 体 -100.00〜+100.00℃ D34     DI1:RESET DI2:RUN DI3:STEP DI4:HOLD DI5:インターロック解除 DI6:設定ロック/アンロック -200.0〜+850.0℃ D35 0.0〜200.0℃ P08    オプション2種類の指定が「H」の場合・・・ JPt100 -100.00〜+100.00℃ P29     DI1:RESET DI2:RUN DI3:STEP DI4:HOLD -200.0〜+640.0℃ P30   ●通信機能 ※S,R,E,B.N,PLII⼊⼒の0.1℃表⽰時は、   出荷時設定の指定がなしの場合、プロトコルはRKC通信で出荷されます。通信桁数は⼊⼒レンジコードに依存します。  最⼩digitが⼤きくちらつく場合があります。 ⼊⼒種類 コード レンジ イニシャルコード DC 0〜10mV 101 デジタル出⼒機能コード表 DC 0〜100mV 201 0.0〜100.0% PZ400/900 A 上限偏差 B 下限偏差 直 DC 0〜1V 301 流 DC 0〜5V 401 C 上下限偏差 電 イニシャルセットコード □ □ □ □ - □ 圧 DC 0〜10V 501 D 範囲内 -19999〜+99999の ・ DC 1〜5V 601 範囲内で デジタル出⼒1の デジタル出⼒1機能なし N E 待機付き上限偏差 F 待機付き下限偏差 電 DC 0〜20mA 701 プログラマブル 機能選択 デジタル出⼒機能コード表参照 □ G 待機付き上下限偏差 流 DC 4〜20mA 801 (⼩数点位置選択可能) デジタル出⼒2の デジタル出⼒2なし N H 上限⼊⼒値 DC -10〜+10V 904 機能選択 デジタル出⼒機能コード表参照 □ J 下限⼊⼒値 DC -5〜+5V 905 デジタル出⼒3の デジタル出⼒3なし N K 待機付き上限⼊⼒値 ※電流⼊⼒時のシャント抵抗接続は不要です。 機能選択 デジタル出⼒機能コード表参照 □ L 待機付き下限⼊⼒値 デジタル出⼒4の デジタル出⼒4なし N P ヒータ断線警報 1 Q ヒータ断線警報 2 機能選択 デジタル出⼒機能コード表参照 □ R ループ断線警報 型式コードのオプション2種類 S FAIL にて通信を選択していない N V 上限設定値 C)電圧電流出⼒コード表 通信 場合は「N」を指定願います。 W 下限設定値 プロトコル選択 RKC標準プロトコル 1 1 TS1 出⼒種類 コード MODBUSプロトコル 2 2 TS2 電圧出⼒(DC0〜5V) 4 三菱電機製PLCプロトコル 3 3 TS3 4 TS4 電圧出⼒(DC0〜10V) 5 5 TS1とTS2のor出⼒ 電圧出⼒(DC1〜5V) 6 6 パターンエンド 電流出⼒(DC0〜20mA) 7 7 RUN中モニタ 電流出⼒(DC4〜20mA) 8 TS︓タイムシグナル
Page8

端⼦説明図 ※圧着端⼦は全て幅5.9mm以下のM3⽤圧着端⼦をご使⽤ください。 PZ900 PZ400 ︓オプション 電 源 出⼒ 3 (OUT3) デジタル出⼒ 2 (DO 2) 出⼒ 2 (OUT2) デジタル⼊⼒ デジタル出⼒ 3 (DI 1〜6) (DO 3) 出⼒ 1 (OUT1) (DI 1〜4) デジタル出⼒ 4 (DO 4) (A)CT1,CT2⼊⼒ デジタル出⼒ 1 通 信 (DO 1) (B)開度帰還抵抗⼊⼒ 測定⼊⼒ 参考︓通信機能のみ有/無、または通信機能以外のみの有/無も指定可能です(型式コードのオプション1/2機能参照) 外形⼨法図 (単位 : mm) PZ900 PZ400 ・全機種横密着計装(2〜6台)が可能 パネルカット *2 48 92 +0.8 0 25 (対応パネル厚︓1〜10mm) 96 *2 パネルカット 45 +0.6 0 25 (対応パネル厚︓1〜10mm) 1*1 *1︓防⽔防塵⽤パッキン 5.3 65 *2︓端⼦カバー 7 76 1*1 *1︓防⽔防塵⽤パッキン 5.3 65 *2︓端⼦カバー 7 76 オプション ●前⾯カバー ●端⼦カバー ●CT︓ヒータ断線警報⽤電流検出器 PZ400 PZ900 PZ400 PZ900 CTL 6 P N CTL 12 S56 10L N KFB400-58 KRB400-36 KRB900-36 CTL 6 P Z ! R https://www.rkcinst.co.jp/ C49PZ04 Printed in Japan :SEP.2022 OBB8H(J) All Rights Reserved. +0.8 92 0 30 96 91.8 44.8 112 49.2 *1 96 +0.8 92 0 30 91.8 91.8 112
