ビルトイン放射温度計(耐環境型)BTM-30 / BTM-40

製品カタログ

装置組み込みに最適な小型センサヘッド。 センサヘッド部は180℃の雰囲気で使用可能。

・センサヘッドは180℃の雰囲気で使用可能。加熱炉出口等の高温雰囲気でも設置できます。
・過酷な雰囲気の製造ラインに設置可能な防水防塵構造(IP69K)により、食品製造ラインなどの高圧ジェット洗浄にも対応でき、清潔にご使用可能です。
・M12(径14mm)×34mmの小型ヘッドで製造ラインに省スペース設置が可能です。
・分離型でコンパクトなアンプ部に大型表示器と操作キーを搭載。装置内でも視認性が高く、操作が簡単です。アンプ部はDINレールへ取り付け可能です。

このカタログについて

ドキュメント名 ビルトイン放射温度計(耐環境型)BTM-30 / BTM-40
ドキュメント種別 製品カタログ
ファイルサイズ 1.6Mb
登録カテゴリ
取り扱い企業 理化工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

無線温度センサ変換器 NWS-Mini
製品カタログ

理化工業株式会社

単相電力調整器 THV-40
製品カタログ

理化工業株式会社

単相電力調整器 THV-10
製品カタログ

理化工業株式会社

このカタログの内容

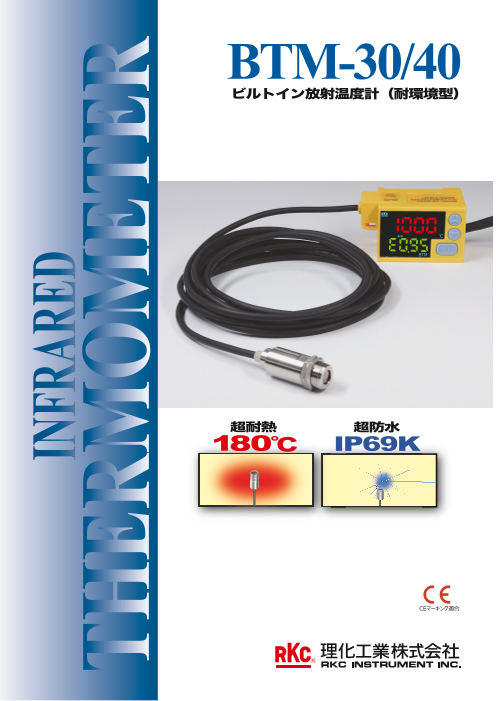

Page1

BTM-30/40 ビルトイン放射温度計(耐環境型) ECO ℃ BTM 超耐熱 超防水 IP69K CEマーキング適合
Page2

(*) 業界No.1の耐環境性能 (*)2013年10⽉⾃社調査時 ●中・低温タイプ BTM-30TAC ECO ℃ BTM-40TAC BTM -40~500℃ 標準価格 \74,000(税別) ●⾼温タイプ BTM-30TAC-HT BTM-40TAC-HT ビルトイン放射温度計 0~1000℃ BTM-30/40 シリーズ 標準価格 \149,000(税別) 超耐熱 センサヘッド部はMax.180℃の超耐熱仕様 加熱炉出口等の高温雰囲気でも設置可能。 また、高価な望遠タイプの放射温度計を使用せず、 高温の制御対象でも近距離でセンサを設置できます。 (低・中温タイプはMax.100℃) 超防水 IP69K 業界最高レベルの超防水性能 ⾼圧ジェット洗浄対応 過酷な雰囲気の製造ラインに設置可能な防水防塵構造を採用。 食品製造ラインでもジェット洗浄に対応し、清潔にご使用可能です。 防水防塵構造仕様 IP69Kについて 80℃の湯を、指定の形状のノズルから80〜100BARの⽔圧で放⽔しても 影響のない仕様。IP69Kは、ドイツ規格 DIN 40050 PART9 にて⾃動⾞ 部品⽤に定められた⾼温・⾼圧⽔に対する保護規定で、現在⽇本には 存在しません。 (*) 世界最小クラスの小型ヘッド (*)2013年10⽉⾃社調査時 装置組込に最適な超小型センサヘッド 取付ネジ感覚のM12(φ14)×34mmのコンパクトヘッド。 様々な製造ラインに省スペース設置が可能。 INFRARED Built-in Thermometer
Page3

樹脂成形前の加熱温度分布測定 連続オーブン出口製品温度測定 加熱炉出⼝等の⾼温雰囲気でも設置可能。 また、⾼温の制御対象でも近距離でセンサを設置できるため、 ⾼価な望遠タイプの放射温度計を使⽤する必要がありません。 コンパクトなアンプ部は表示器と操作キーを搭載 電源( DC12〜24V) アナログ出⼒( 4〜20mA) デジタル⼊⼒( 3点) ECO ℃ 警報出⼒( 2点) センサヘッドのみを過酷な環境に設置可能な、アンプ部セパレート式を採用。 大型表示器と操作キーを搭載し、現場確認用に便利です。 BTM DINレールで手軽に設置可能です。 (原寸大) 簡単温度補正 レーザマーカで 2点ティーチ(リニアライズ)機能 測定箇所の照準が簡単 レーザマーカ 下側と上側の温度を設定することにより、 表示したい温度に合せ込むことが可能。 (照準) 補正あり CS-LDP(オプション) 固定 標準価格 \18,000(税別) 補正なし センサヘッド設置時の位置決めが 簡単にできます。 センサヘッド ECO ℃ 測定範囲 ⾚い円内の平均温度を表⽰します (単位:mm) φ26.5 φ0.6 D(距離):S(エリア)=22:1 φ30 BTM-30TAC φ21 φ12 BTM-30TAC BTM +CFレンズ (中・低温タイプ) 12 BTM-30TAC-HT BTM-30TAC-HT 100 +CFレンズ (⾼温タイプ) 50 300 CFレンズ(オプション) 500 CS-CF01 標準価格 \16,000(税別) センサヘッドに装着すると、ピンポイントで φ40 D(距離):S(エリア)=15:1 温度測定が可能となります。 φ25.0 φ27 BTM-40TAC φ1.0 φ14 (中・低温タイプ) BTM-40TAC BTM-40TAC-HT +CFレンズ 100 (⾼温タイプ) 12 BTM-40TAC-HT 50 300 +CFレンズ 500
Page4

BTM-30TAC BTM-40TAC BTM-30TAC-HT BTM-40TAC-HT (オプション:別売品となります) オプション(別売品) レーザ光 ●レーザビームをのぞき込んだり、人の顔に向けて照射しないでください。 ! 警告 レーザビーム使用にあたるご注意   (測定面が鏡面に近いもの<光沢のある金属など>を測定する場合、反射による影響にもご注意ください。) ●お子様にはご使用させないでください。 クラス2レーザ製品 輸出貿易管理令に関するご注意 ●ご使用のまえに取扱説明書をよくお読みの上、正しくお使いください。 ●大量破壊兵器等(軍事用途・軍事設備等)で使用されることがないよう、最終用途や最終客先を調査してください。  ●本製品は、産業機械・工作機械・計測機器に使用されることを意図   尚、再販売についても不正に輸出されないよう十分に注意してください。 !   しています。 模倣品に関するご注意  (人命に係わる医療機器等にはご使用にならないでください) ●弊社模倣品が出回っていますので、ご購入の際はご注意ください。 模倣品自体の保証および模倣品によって引き起こされる 安全に関する   故障・事故等のトラブルは、一切責任を負いかねますのでご了承ください。 ご注意 ●本製品の故障や異常でシステムの重大な事故につながる恐れのある   場合には、事故防止のため、外部に適切な保護装置を設置してください。 免責事項 ●当社製品の故障により誘発されるお客様の損害および逸失利益につきましては、一切の責任を負わないものとしますので ●設置場所は、記載のない条件・環境を避けてください。   ご了承ください。 ホームページ 技術的なお問い合わせは、カスタマーサービス専用電話   03(3755)6622をご利用ください。 R http://www.rkcinst.co.jp/ 記載内容は、改良のためお断りなく変更することがあります。ご了承ください。 標準価格は消費税を含んでおりません。消費税は別途申し受けます。 本 社 東京都大田区久が原5-16-6 146-8515 03(3751)8111 03(3754)3316 東 北営業所 宮城県黒川郡富谷町成田2-3-3成田ビル 981-3341 022(348)3166 022(351)6737 埼 玉 営 業 所 埼玉県久喜市南栗橋1-13-2-101 349-1117 0480(55)1600 0480(52)1640 長 野営業所 長野市篠ノ井会855-1 エーワンビル 388-8004 026(299)3211 026(299)3302 名古屋営業所 名古屋市西区浅間1-1-20クラウチビル 451-0035 052(524)6105 052(524)6734 大阪営業所 大阪市淀川区宮原4-5-36セントラル新大阪ビル 532-0003 06(4807)7751 06(6395)8866 広島営業所※ 広島市西区中広町3-3-18 中広セントラルビル 733-0012 082(297)7724 082(295)8405 九州営業所 熊本市中央区帯山 6-7-120 862-0924 096(385)5055 096(385)5054 茨城事業所 茨城県結城郡八千代町佐野1164 300-3595 0296(48)1073 0296(49)2839 ※広島営業所は2016年2月1日より上記住所へ移転となりました。電話番号・FAX番号も変更となります。 C0304BTMJ03 Printed in Japan : FEB.2016 OBB8H(J) All Rights Reserved.
