単相電力調整器 THV-40

製品カタログ

負荷電圧AC380~480Vに対応。UL、CEマーキング対応。

最大負荷容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A, AC150A, AC200A
電源電圧:AC380~480V
制御方式:位相制御、ゼロクロス制御
ローダ通信対応
前面表示器と操作キーによる簡単設定
UL、CEマーキング対応

<仕様>
制御方式:位相制御/ゼロクロス制御(切換可能)
最大負荷容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A, AC150A, AC200A
適用負荷:直線性(R:抵抗)負荷 (位相制御時:変圧1次側制御可
入力信号:DC4~20mA、DC1~5V、DC0~10V、DC0/12V
出力モード
1)位相角比例、電圧比例、電圧自乗比例(標準)
2)定電流制御(オプション)
電源周波数:50/60Hz共用 (自動判別)
負荷用電源電圧:AC323~528V(電源電圧変動を含む) 定格:AC380~480V
標準機能:自動/手動切換(外部手動設定はオプション)、出力リミッタ、ベースアップ設定(出力バイアス)、勾配設定機能(外部設定はオプション)、ソフトアップ/ソフトダウン機能、二位置制御(外部上限、下限設定はオプション)
<オプション機能>
ヒータ断線警報、電流リミッタ、定電流制御
<一般仕様>
電源電圧(定格):AC100~240V
質量:20A/30Aタイプ 約0.9kg、45A/60Aタイプ 約1.4kg、80A/100Aタイプ: 約1.9kg

このカタログについて

ドキュメント名 単相電力調整器 THV-40
ドキュメント種別 製品カタログ
ファイルサイズ 1011.6Kb
登録カテゴリ
取り扱い企業 理化工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

無線温度センサ変換器 NWS-Mini
製品カタログ

理化工業株式会社

単相電力調整器 THV-10
製品カタログ

理化工業株式会社

マグネット式温度センサ STM-10
製品カタログ

理化工業株式会社

このカタログの内容

Page1

THV40_3_1

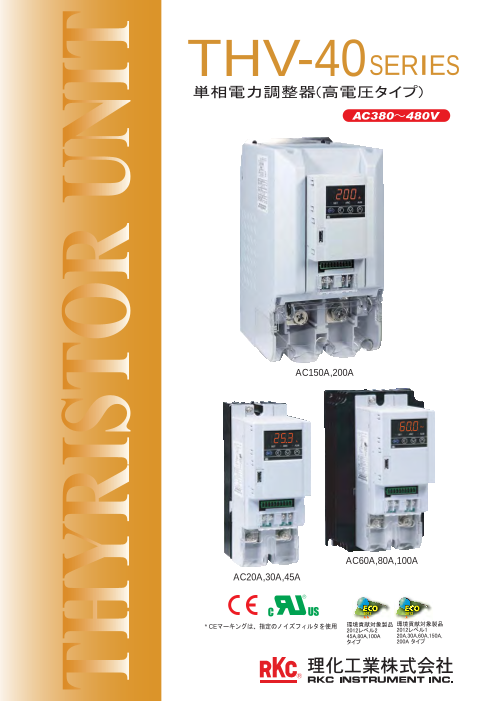

THV-40SERIES 単相電力調整器(高電圧タイプ) AC150A,200A Hz A AC60A,80A,100A AC20A,30A,45A 2012 2012 * CEマーキングは、指定のノイズフィルタを使用 環境貢献対象製品 環境貢献対象製品 2012レベル2 2012レベル1 45A,80A,100A 20A,30A,60A,150A, タイプ 200A タイプ R
Page2

THV40_3_2

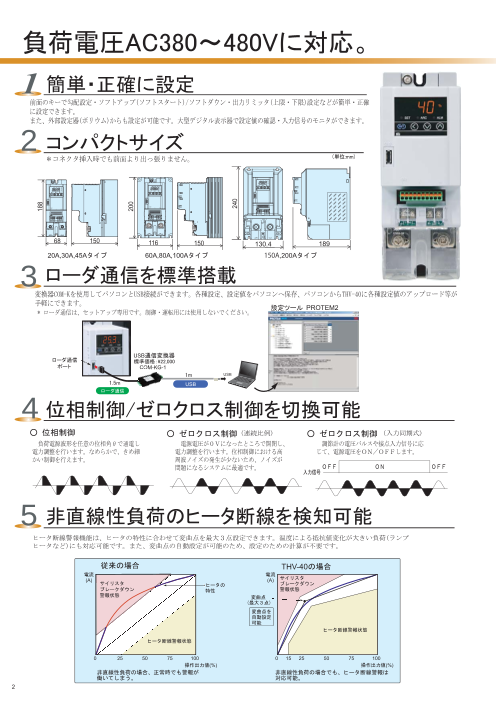

負荷電圧AC380~480Vに対応。 簡単・正確に設定 前面のキーで勾配設定・ソフトアップ(ソフトスタート)/ソフトダウン・出力リミッタ(上限・下限)設定などが簡単・正確 に設定できます。 また、外部設定器(ボリウム)からも設定が可能です。大型デジタル表示器で設定値の確認・入力信号のモニタができます。 2 コンパクトサイズ *コネクタ挿入時でも前面より出っ張りません。 (単位:mm) % Hz A SET ARC ALM % SET % Hz A RKC Hz A SET ARC ALM SET ARC ALM CN2 SET SET RKC RKC CN2 CN2 CN1 CN1 1 5 10 1 5 10 ! 1 2 + V 4-20mA - N ~100- 240V L E ! ! 1 2 1 2 V 3 4 + 4-20mA - N ~100- 240V L + V - N ~100- 7 4-20mA 240V L 2/T1 1/L1 2/T1 1/L1 2/T1 1/L1 150 2/T1 1/L1 68 116 150 130.4 189 20A,30A,45Aタイプ 60A,80A,100Aタイプ 150A,200Aタイプ 3 ローダ通信を標準搭載 変換器COM-Kを使用してパソコンとUSB接続ができます。各種設定、設定値をパソコンへ保存、パソコンからTHV-40に各種設定値のアップロード等が 手軽にできます。 設定ツール PROTEM2 * ローダ通信は、セットアップ専用です。制御・運転用には使用しないでください。 A USB通信変換器 ローダ通信 標準価格:\22,000 ポート COM-KG-1 1m USB 1.5m USB ローダ通信 4 位相制御/ゼロクロス制御を切換可能 ○ 位相制御 ○ ゼロクロス制御(連続比例) ○ ゼロクロス制御 (入力同期式) 負荷電源波形を任意の位相角θで通電し 電源電圧が0Vになったところで開閉し、 調節計の電圧パルスや接点入力信号に応 電力調整を行います。なめらかで、きめ細 電力調整を行います。位相制御における高 じて、電源電圧をON/OFFします。 かい制御を行えます。 周波ノイズの発生が少ないため、ノイズが 問題になるシステムに最適です。 OFF ON OFF 入力信号 5 非直線性負荷のヒータ断線を検知可能 ヒータ断線警報機能は、ヒータの特性に合わせて変曲点を最大3点設定できます。温度による抵抗値変化が大きい負荷(ランプ ヒータなど)にも対応可能です。また、変曲点の自動設定が可能のため、設定のための計算が不要です。 従来の場合 THV-40の場合 電流 電流 (A) (A) サイリスタ サイリスタ ヒータの ブレークダウン ブレークダウン 特性 警報状態 警報状態 変曲点 (最大3点) 変曲点を 自動設定 可能 ヒータ断線警報状態 ヒータ断線警報状態 0 25 50 75 100 0 15 25 50 75 100 操作出力値(%) 操作出力値(%) 非直線性負荷の場合、正常時でも警報が 非直線性負荷の場合でも、ヒータ断線警報は 働いてしまう。 対応可能。 2 188 200 240
Page3

THV40_3_3

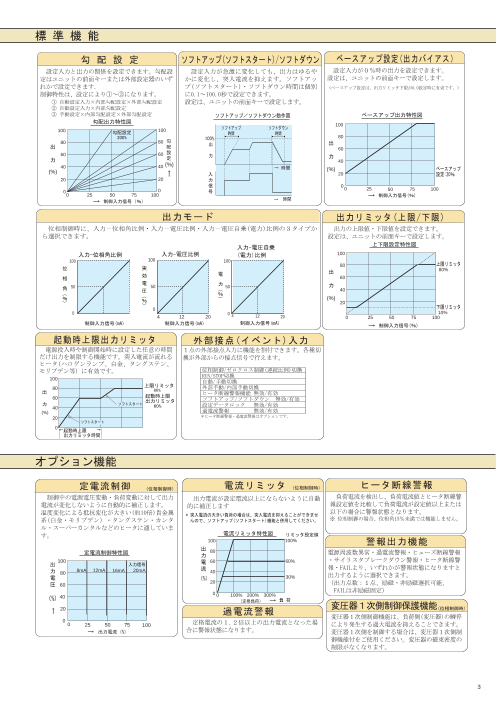

標 準 機 能 勾 配 設 定 ソフトアップ(ソフトスタート)/ソフトダウン ベースアップ設定(出力バイアス)  設定入力と出力の関係を設定できます。勾配設  設定入力が急激に変化しても、出力はゆるや  設定入力が0%時の出力を設定できます。 定はユニットの前面キーまたは外部設定器のいず かに変化し、突入電流を抑えます。ソフトアッ 設定は、ユニットの前面キーで設定します。 れかで設定できます. プ(ソフトスタート)・ソフトダウン時間は個別 (ベースアップ設定は、出力リミッタ下限が0.0設定時に有効です。) 制御特性は、設定により①~③になります。 に0.1~100.0秒で設定できます。 ① 自動設定入力×内部勾配設定×外部勾配設定 設定は、ユニットの前面キーで設定します。 ② 自動設定入力×内部勾配設定 ③ 手動設定×内部勾配設定×外部勾配設定 ソフトアップ/ソフトダウン動作図 ベースアップ出力特性図 勾配出力特性図 100 100 勾配設定 100 ソフトアップ ソフトダウン 時間 時間 200% 100% 80 80 80 勾 出 出 出 配 60 60 60 設 力 定 力 力 40 40 (%) 40 → 時間 (%) (%) ベースアップ ↑ 入 20 設定:20% 20 20 力 信 0 0 0 0 25 50 75 100 号 0 25 50 75 100 → 制御入力信号(%) → 制御入力信号(%) → 時間 出力モード 出力リミッタ(上限/下限)  位相制御時に、入力-位相角比例・入力-電圧比例・入力-電圧自乗(電力)比例の3タイプか  出力の上限値・下限値を設定できます。 ら選択できます。 設定は、ユニットの前面キーで設定します。  上下限設定特性図 入力-電圧自乗 入力-位相角比例 入力-電圧比例 (電力)比例 100 100 100 100 80 上限リミッタ 位  実 80% 出 効 電  相  60 電 角50 50 力50 力 圧 40 % % (%) % 20 0 下限リミッタ 0 0 10% 4 12 20 4 12 20 0 25 50 75 100 制御入力信号(mA) 制御入力信号(mA) 制御入力信号(mA) → 制御入力信号(%) 起動時上限出力リミッタ 外部接点(イベント)入力  電源投入時や制御開始時に設定した任意の時間 1点の外部接点入力に機能を割付できます。各種切 だけ出力を制限する機能です。突入電流が流れる 換が外部からの接点信号で行えます。 ヒータ(ハロゲンランプ、白金、タングステン、 モリブデン等) に有効です。  位相制御/ゼロクロス制御(連続比例)切換 100 RUN/STOP切換 自動/手動切換 80 上限リミッタ 外部手動/内部手動切換 出 80% ヒータ断線警報機能 無効/有効   60 起動時上限 出力リミッタ ソフトアップ/ソフトダウン 無効/有効 力 ソフトスタート 40 60% 設定データロック  無効/有効 (%) 過電流警報     無効/有効 20 *ヒータ断線警報・過電流警報はオプションです。 ソフトスタート 0 起動時上限 出力リミッタ時間 オプション機能 定電流制御 (位相制御時) 電流リミッタ (位相制御時) ヒータ断線警報  制御中の電源電圧変動・負荷変動に対して出力  出力電流が設定電流以上にならないように自動  負荷電流を検出し、負荷電流値とヒータ断線警 電流が変化しないように自動的に補正します。 的に補正します 報設定値を比較して負荷電流が設定値以上または 温度変化による抵抗変化が大きい(約10倍)貴金属 以下の場合に警報状態となります。 * 突入電流の大きい負荷の場合は、突入電流を抑えることができませ 系(白金・モリブデン)・タングステン・カンタ んので、ソフトアップ(ソフトスタート)機能と併用してください。 ※ 位相制御の場合、位相角15%未満では機能しません。 ル・スーパーカンタルなどのヒータに適していま す。  電流リミッタ特性図 リミッタ設定値 100 100% 警報出力機能 出 定電流制御特性図 80 電源周波数異常・過電流警報・ヒューズ断線警報 力 100 電 60 60% ・サイリスタブレークダウン警報・ヒータ断線警 出 入力信号 力 80 8mA 12mA 16mA 20mA 流 報・FAILより、いずれかが警報状態になりますと 40 電 30% 出力するように選択できます。 (%) 20 圧 60 (出力点数:1点、励磁・非励磁選択可能、 0  FAILは非励磁固定) 40 0 100% 200% 300% (%) (定格負荷) → 負 荷 20 変圧器1次側制御保護機能 ↑ 過電流警報 (位相制御時) 変圧器1次側制御機能は、負荷側(変圧器)の瞬停 0 0 25 50 75 100  定格電流の1.2倍以上の出力電流となった場 により発生する過大電流を抑えることできます。 → 出力電流 (%) 合に警報状態になります。 変圧器1次側を制御する場合は、変圧器1次側制 御機能付をご使用ください。変圧器の磁束密度の 制限がなくなります。 3 ( ) ( ) ( )
Page4

THV40_3_4

仕 様 定 格 電 流 : AC20A, 30A, 45A, 60A, 80A, 100A, 150A, 200A オプション機能 ・電流リミッタ 制 御 方 式 :位相制御/ゼロクロス制御(切換可能)   設定範囲:0.0 ~ 22.0A (20Aタイプ)  適 用 負 荷 :位相制御:抵抗負荷,        0.0 ~ 33.0A (30Aタイプ)       変圧器1次側制御    0.0 ~ 50.0A (45Aタイプ)        ※1 変圧器1次側制御保護機能参照    0.0 ~ 66.0A (60Aタイプ) ゼロクロス制御:抵抗負荷    0.0 ~ 88.0A (80Aタイプ) 入 力 信 号 :直流電流入力 DC 4~20mA (入力インピーダンス:50Ω)    0.0 ~110.0A (100Aタイプ) 直流電圧入力 DC 1~5V (入力インピーダンス:30kΩ)        0.0 ~165.0A(150Aタイプ) 直流電圧入力 DC 0~10V (入力インピーダンス:30kΩ)        0.0 ~220.0A(200Aタイプ) 電圧パルス入力 DC 0/12V (入力インピーダンス:30kΩ) 規 格 ・安全規格 入力サンプリング周期 :電源周期の0.5周期 20~100A UL : UL508 [汚染度2] 最小負荷電流 :20A : 0.6A (定格電圧の98%出力時)        cUL : C22.2 No.14 [汚染度2] 30A以上:1A (定格電圧の98%出力時) 150A, 200A UL : UL60947-4-1 [汚染度2] 出 力 電 圧 範 囲 :負荷用電源電圧の0~98% cUL: C22.2 No.60947-4-1 出力OFF時漏れ電流 :約AC30mA (負荷電圧480V rms 60Hz Ta=25 )          [汚染度2] ℃ ・CEマーキング 低電圧指令:EN60947-4-3 負荷用電源電圧 :AC323~528V(電源電圧変動を含む) 定格:AC380~480V        汚染度2, 制御用電源電圧 :AC85~264V(電源電圧変動を含む) 定格:AC100~240V     EMC指令:EN60947-4-3 電 源 周 波 数 : 50/60Hz共用(自動判別) ※ ただし、指定のノイズフィルタを使用 周波数変動:負荷用電源電圧 50Hz±1Hz, 60Hz±1Hz   双信電機㈱製 NF3020C-SVB (20A) 漏れ電流150mA       制御用電源電圧 50Hz±2Hz, 60Hz±2Hz          NF3030C-SVB (30A) 漏れ電流150mA 消 費 電 力 :20~100Aタイプ          NF3050C-SVB (45A) 漏れ電流150mA 5VA以下 (AC100V時) 突入電流 5.6A以下          NF3060C-SVB (60A) 漏れ電流150mA 8VA以下 (AC240V時) 突入電流 13.3A以下          HF3080C-SZC (80A) 漏れ電流7mA 150A, 200Aタイプ          HF3100C-SZC (100A)漏れ電流7mA 12.5VA以下 (AC100V時) 突入電流 21A以下          HF3150C-SZC (150A)漏れ電流7mA 22.0VA以下 (AC240V 55A          NF3200C-VZ (200A)漏れ電流10mA 時) 突入電流 以下 出 力 設 定 範 囲 :勾配設定:0.0~200.0% (前面キー)       0~100% [外部設定器(ボリウム)] ※1:変圧器1次側制御保護機能について 出力リミッタ(上限):0.0~100.0%(前面キー) 変圧器1次側を制御する場合は、変圧器1次側制御保護機能付をご使用ください。 出力リミッタ(下限):0.0~100.0%(前面キー) 変圧器1次側制御保護機能は、負荷側(変圧器)の瞬停により発生する過大電流を 起動時出力リミッタ(上限):0.0~100.0%(前面キー) 抑えることできます。 起動時出力リミッタ時間 :0~600秒(前面キー)  変圧器1次側制御保護機能なしの場合は、過大電流が発生する場合がありますので、 ベースアップ設定(出力バイアス): -9.9~100.0%(前面キー) 磁束密度1.25T以下の変圧器をご使用願います。 手動設定:0.0~100.0% (前面キー) また、必ずソフトアップ機能を有効にしてください。 0~100%  [外部設定器(ボリウム)] 出 力 モ ー ド : a)位相角比例・電圧比例・電圧自乗比例 制御機能の安定度  b)定電流制御 機 能 動 作 条 件 安 定 度  ※ a)は、標準。b)はオプション。 電源電圧変動: 冷 却 方 式 : 自然冷却 定電流制御  負荷用電源電圧の ±(定格電流の10% 許 容 周 囲 温 度 : -15~+55℃ (動作保証範囲)  ±10%以内 以内) 許 容 周 囲 湿 度 : 5~95%RH(結露なきこと) 負荷変動:2倍以内 絶対湿度:MAX.W.C 29g/m3 dry air at 101.3kPa 絶 縁 耐 圧 : 主回路端子、制御用電源端子と放熱器間:AC2500V, 1分間 ※ 150A,200Aの場合、制御用電源端子と放熱器間はAC2000V, 1分間  内部発熱量 主回路端子、放熱器と入力端子間 :AC2500V, 1分間 定格電流 20 30 45 60 80 100 150 200  制御用電源端子と入力端子間 :AC2300V, 1分間 (A) 絶 縁 抵 抗 : 主回路端子、制御用電源端子と放熱器間:20MΩ以上,DC500V 内部発熱量 20M DC500 30 43 63 84 112 140 200 250  主回路端子、放熱器と入力端子間   : Ω以上, V (W)  制御用電源端子と入力端子間 :20MΩ以上,DC500V 自 己 診 断 機 能 : a)調整データ異常・バックアップ異常・A/D変換異常・   ウオッチドッグタイマー・電源電圧異常・ 周囲温度特性 b)異常時の動作:サイリスタ出力OFF、FAIL出力オープン 100 取 付 方 法 : 垂直取付 定 質 量 : 約1.3kg (20A, 30A, 45A), 約1.8kg (60A, 80A, 100A), 80 約3.7kg(150A, 200A) 格70 電60 標 準 機 能 ・自動/手動切換(外部手動設定はオプション) ・勾配設定機能(外部設定はオプション) 流40 ・ソフトアップ/ソフトダウン機能:0.0~100.0秒 (%) ・外部接点入力(DI):1点、無電圧接点入力  20 (RUN/STOP,自動/手動切換,位相制御/ゼロクロス制御切換、 ソフトアップ/ソフトダウン 無効/有効, 0 10 20 30 40 50 55   設定データロック 無効/有効、過電流警報 有効/無効 周 囲 温 度(℃) ・ヒートシンク温度異常(ヒートシンクの温度が120℃以上に  なった場合、THV-40の出力OFF) * 150A, 200Aタイプのみ ・二位置制御[外部上限・下限設定器(ボリウム)はオプション] ・ローダ通信:RKC通信プロトコル専用、COM-Kを使用。 オプション機能 ・警報出力:1点、   出力:オープンコレクタ出力,シンク方式      許容負荷電流:100mA、負荷電圧:DC30V以下    励磁/非励磁選択可能 (FAILは非励磁のみ)   (ヒータ断線警報、サイリスタブレークダウン警報、 電源周波数異常、過電流警報、FAILから選択可能) ・ヒータ断線警報   電流測定精度:最大定格電流の±5%または±2A          (いずれか大きい方の値) 4
Page5

THV40_3_5

外形寸法図 20A,30A,45Aタイプ 単位:mm 取付穴位置 ● 取付方向は、放熱効果を高めるために   下図のように取付けてください。 % Hz A SET ARC ALM SET RKC % Hz CN2 A SET ARC ALM SET RKC CN1 CN2 1 5 10 E ! CN1 取付方向 1 2 3 1 5 10 4 + V - N ~100- 4-20mA 240V L E ! 1 2 3 4 + V ~100- 4-20mA - N 240V L 2/T1 1/L1 2/T1 1/L1 2-M5 *1 68 150 70 60A,80A,100Aタイプ 取付穴位置 104±0.2 % Hz A SET ARC ALM SET RKC CN2 CN1 1 5 10 ! 1 2 + V 4-20mA - N ~100- 240V L 2/T1 1/L1 116 150 120 *1 4-M5 *1 密着取り付け時の最小間隔。 150A,200Aタイプ 取付穴位置 93±0.2 % Hz A SET ARC ALM SET RKC CN2 ! 1 2 + V 4-20mA - N ~100- 240V L 7 2/T1 1/L1 2/T1 1/L1 130.4 189 4-M5 150以上 * 150A, 200Aタイプは、密着取り付けには対応していません。 5 200 240 188 174±0.2 200以上 200 100 188±0.2 以上 226±0.2 以上
Page6

THV40_3_6

型名コード 仕 様 仕 様 コ ー ド 標 準 価 格 基 本 タ イ プ (単相用 AC380~480V) THV-40 PZ - □*□ □ □ 制 御 方 式 位相制御/ゼロクロス制御方式(出荷時:位相制御 PZ AC20A 020 基本 \35,000 AC30A 030 基本 \37,000 AC45A 045 基本 \45,000 AC60A 060 基本 \50,000 定 格 電 流 AC80A 080 基本 \65,000 AC100A 100 基本 \85,000 AC150A 150 基本 \95,000 AC200A 200 基本\120,000 *1 DC 0~10V 5 DC 1~5V 6 入 力 信 号 DC 4~20mA 8 電圧パルス入力 DC 0/12V V ヒータ断線警報 機能なし N 電 流 リ ミ ッ タ ヒータ断線警報・電流リミッタ・定電流制御・変圧器1次側制御保護機能付 H 下記加算表参照 定 電 流 制 御 非直線性抵抗対応ヒータ断線機能・電流リミッタ・定電流制御・変圧器1次側制御保護機能付 B 下記加算表参照 警報出力なし N 警 報 出 力 警報出力1点 *アクセサリで入出力コネクタが必要です。 A 加算 \1,000 *2.*3 設定器(ボリウム・つまみ・目盛板)1個+入出力コネクタ(プラグ側)付属 -1 加算 \2,500 設定器(ボリウム・つまみ・目盛板)2個+入出力コネクタ(プラグ側)付属 -2 加算 \4,000 ア ク セ サ リ ヒューズユニット(速断ヒューズ+ホルダ[1回路])付属 -6 下記加算表参照 UL対応ヒューズユニット(速断ヒューズ+ホルダ[1回路])付属 -7 下記加算表参照 入出力用コネクタ(プラグ側)付属 -9 加算 \1,000 ●ヒータ断線警報・電流リミッタ・定電流制御“コード:H,B”加算表 定 格 電 流 20A, 30A, 45A, 60A, 80A, 100A 150A, 200A 型名コード H B H B 加 算 価 格 \5,000 \10,000 \15,000 \20,000 ●ヒューズユニット(速断ヒューズ+ホルダ[1回路]) “コード:-6”加算表 定 格 電 流 20A 30A 45A 60A 80A 100A 加 算 価 格 \4,000 \4,000 \4,100 \4,200 \4,300 \4,800 ※ 定格電流 150A, 200Aは指定できません。 ●UL対応ヒューズユニット(速断ヒューズ+ホルダ[1回路]) “コード:-7”加算表 定 格 電 流 20A 30A 45A 60A 80A 100A 150A 200A 加 算 価 格 \4,100 \4,100 \6,700 \6,700 \7,000 \7,000 \20,000 \55,000 *1 入力信号は、切換可能です。接点入力は、コネクタからの入力になりますので、アクセサリでコネクタ(-1,-2,-9のいずれか)を指定してください。 *2 設定器は、外部勾配設定器・外部手動設定器・二位置制御時の上限用/下限用外部設定器用です。   (外部で勾配設定・手動設定を両方行う場合や二位置制御時の上限用/下限用を行う場合は、設定器が2個必要になります。) *3 アクセサリは2種類以上、指定可能です。(例:-1-6:設定器1個・コネクタ付属およびヒューズユニット付き)   -1・-2・-9、は、同時に指定できません。 ! THV-40の計器電源は、AC100~240Vになります。降圧トランスを別途用意してありますので必要な場合は 注文時に別途ご指定願います。 注意 ● 降圧トランス (別売品) ※ 降圧トランスに関するお問い合わせは弊社営業担当宛てにお願い致します。 注文コード 標 準 価 格 備   考 CH1-4H381-006 \10,000 株式会社中央電機工業製 外形寸法図 単位:mm 結線例 質量:約1.8kg THV-40 + V AC100-240V mA - N L 1 2 3 4 56 ±1.5 4(5x8) 70 ±1.5 4(5x8) AC240V 端子台(カバー付) (M3ネジ) 94 ±2.5 電源 AC380~480V P0 480 S0 240 Max.97 6 Max.109 60±1.5 70±1.5
Page7

THV40_3_7

アクセサリ ・勾配設定、手動設定、上限・下限用設定器 :THVP-S01 ・出力指示計 :THV4P-V03 パネルカット φ2.8 2 10 48 80 2-φ4 M9×0.75 14 29.5 16 64 32 32 35 40 50 60 10 2-M3 30 70 20 80 10 90 0 100 13.5 10 10 ① ③ ② 18.7 +0 .5 2-M4 0 ボリウム 目盛板 つまみ 54 φ (抵抗値5kΩ,変化特性:B) *付属品:直列抵抗器(DM-41) ・ヒューズホルダー THV4P-F20/F30/F45/F60/F80/FA0用ホルダ(UL未対応) ネジ取付、DINレール取付可 注文コード 内   容 THV4P-H01 ホルダ 26 1 2-M6 8 1.5 2-φ3.5 3.4 THVP-F2B/F3B/F4B/F6B/F8B/FAB用ホルダ(UL対応) DINレール取付用 ※端子は、押し締めタイプになります。 THVP-F2B/F3B用(20A/30A用) THVP-F4B/F6B/F8B/FAB用(45A/60A/80A/100A用) 注文コード 内   容 注文コード 内   容 THVP-H04 UL対応ホルダ THVP-H05 UL対応ホルダ 110.5 79.5 (ホルダ:4個) 71.2 87.5 (ホルダ:4個) 142.4 61 (ホルダ:3個) 53.4 75.5 (ホルダ:3個) 106.8 56 (ホルダ:2個) 35.6 53.0 71.2 (ホルダ:1個)17.8 40.0 (ホルダ:2個) 8 35.6 27 2.5 10 43 ※ 速断ヒューズ・ヒューズホルダは、 2.5 ドイツのSIBA GmbH & Co. KG製です。 16 53 THV4P-FBB/FCB用ホルダ(UL対応) ネジ取付 THV4P-FBB用(150A用) THV4P-FCB用(200A用) 注文コード 内   容 注文コード 内   容 THVP-H06 UL対応ホルダ THV4P-H07 UL対応ホルダ 57.2 44.5 60.3 38.1 57.2 12.7 28.6 φ7.11(穴) 15.9 19.1 φ7.11(穴) 15.9 φ16.0 12.7 φ12.7 12.7 φ7.11(穴) φ16.0 12.7 ※ 速断ヒューズ・ヒューズホルダは、 アメリカのLittelfuse,Inc.製です。 ・注文コード アクセサリのみを注文する場合は、下記のコードを指定してください。 速断ヒューズは、THV本体の定格電流とは異なる場合があります。 品 名 コード 標準価格 備  考 品 名 コード 標準価格 備  考 設  定  器 THVP-S01 \1,500 *2 20A THVP-F2B \2,000 5017906(20A) 出力電圧計 THV4P-V03 \10,000 ㈱第一エレクトロニクス製:LSK-8CH 30A THVP-F3B \2,000 5017906(30A) コネクタ(プラグ側) THV4P-C01 \1,000 45A THVP-F4B \3,100 5014006(50A) *1 20A THV4P-F20 \2,000 660GH-25UL UL 60A THVP-F6B \3,100 5014006(63A) 30A THV4P-F30 \2,000 660GH-40UL 対応速断ヒューズ 80A THVP-F8B \3,400 5014006(80A) 速断ヒューズ 45A THV4P-F45 \2,100 660GH-63UL 100A THVP-FAB \3,400 5014006(100A) 60A THV4P-F60 \2,200 660GH-80UL 150A THV4P-FBB \6,500 JLLS200X (200A) 80A THV4P-F80 \2,300 660GH-100UL 200A THV4P-FCB \38,000 JLLS250X (250A) 100A THV4P-FA0 \2,800 660GHX-125 20,30A THVP-H04 \2,100 5106304 速断ヒューズホルダ (THV4P-F20/F30/F45/F60/F80/FA0 THV4P-H01 HT6017 UL対応ヒューズ 45,60,80,100A THVP-H05 \3,600 5106005.1(.2.3) \2,000 用) ホルダ 150A THV4P-H06 \13,500 LFT602001CS 降圧トランス CH1-4H381-006 \10,000 ㈱中央電機工業製 200A THV4P-H07 \17,000 LFT604001CS *1:速断ヒューズは、㈱日之出電機製作所製です。 *2:20A~100A用速断ヒューズは、ドイツのSIBA GmbH & Co. KG製です。 備考欄は、㈱日之出電機製作所製の型名です。型名の数字が定格電流です。 備考欄は、SIBA GmbH & CO.KGの型名です。 *3:150A, 200A用速断ヒューズは、アメリカのLittelfuse, Inc. 製です。   備考欄は、Littelfuse, Inc.の型名です。  7 φ24 196.9 16.5 45 9.5 85 φ4.5 61 φ6 42 3.2 35 φ4.3 78 37 48 φ14.8 228.6 114.3 φ16.1 9.5 50.5 45 7.5 109.5 φ4.4 φ52 67 48 140 18.5 29.5
Page8

THV40_3_8
