単相電力調整器 THV-10

製品カタログ

温度調節計と組み合わせてヒータの制御に最適。最大負荷容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A,AC150A,AC200A

最大負荷容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A
電源電圧:AC100~240V
制御方式:位相制御、ゼロクロス制御
ローダ通信対応
シリアル通信対応
伝送出力対応
前面表示器と操作キーによる簡単設定
UL、CEマーキング対応

このカタログについて

ドキュメント名 単相電力調整器 THV-10
ドキュメント種別 製品カタログ
ファイルサイズ 1Mb
登録カテゴリ
取り扱い企業 理化工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

無線温度センサ変換器 NWS-Mini
製品カタログ

理化工業株式会社

マグネット式温度センサ STM-10
製品カタログ

理化工業株式会社

ビルトイン放射温度計 BTM-80
製品カタログ

理化工業株式会社

このカタログの内容

Page1

THV-10_01

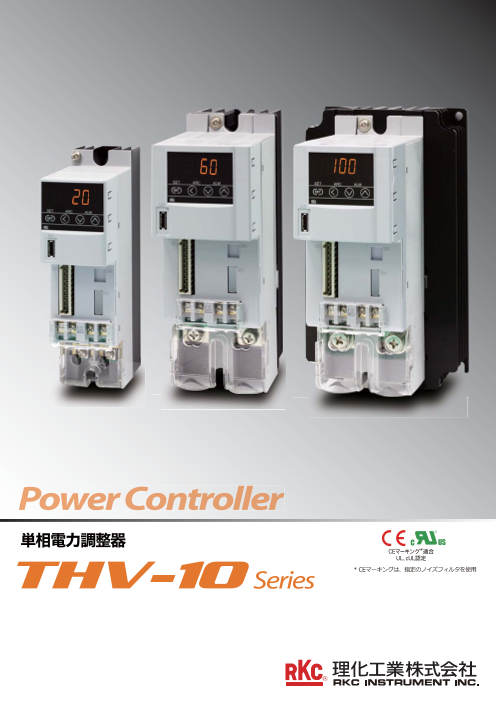

THV-10 * CEマーキングは、指定のノイズフィルタを使⽤ Series R
Page2

THV-10_02

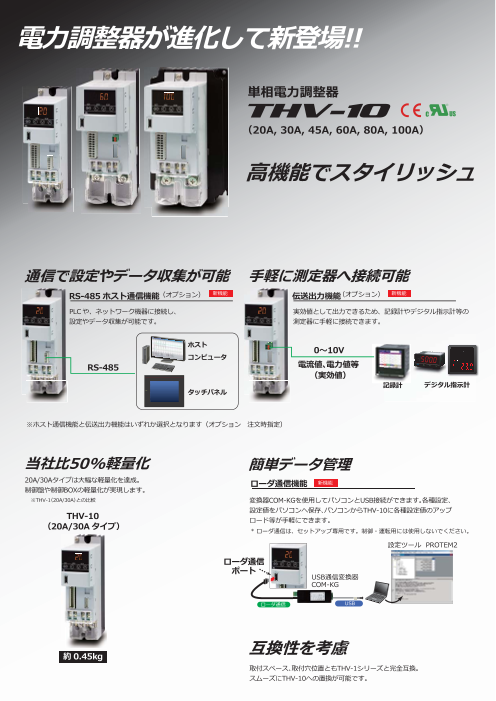

電⼒調整器が進化して新登場!! 単相電⼒調整器 THV-10 (20A, 30A, 45A, 60A, 80A, 100A) ⾼機能でスタイリッシュ 通信で設定やデータ収集が可能 ⼿軽に測定器へ接続可能 RS-485 ホスト通信機能(オプション) 新機能 伝送出⼒機能(オプション) 新機能 PLC や、ネットワーク機器に接続し、 実効値として出⼒できるため、記録計やデジタル指⽰計等の 設定やデータ収集が可能です。 測定器に⼿軽に接続できます。 ホスト 0〜10V コンピュータ RS-485 電流値、電⼒値等 (実効値) 記録計 デジタル指⽰計 タッチパネル ※ホスト通信機能と伝送出⼒機能はいずれか選択となります(オプション 注⽂時指定) 当社⽐50%軽量化 簡単データ管理 20A/30Aタイプは⼤幅な軽量化を達成。 ローダ通信機能 新機能 制御盤や制御BOXの軽量化が実現します。 ※THV-1(20A/30A)との⽐較 変換器COM-K2を使⽤してパソコンとUSB接続ができます。各種設定、 設定値をパソコンへ保存、パソコンからTHV-10に各種設定値のアップ THV-10 ロード等が⼿軽にできます。 (20A/30A タイプ) * ローダ通信は、セットアップ専⽤です。制御・運転⽤には使⽤しないでください。 設定ツール PROTEM2 ローダ通信 ポート USB通信変換器 COM-K□-1 標準価格︓\22,000 ローダ通信 USB 約 0.45kg 互換性を考慮 取付スペース、取付⽳位置ともTHV-1シリーズと完全互換。 スムーズにTHV-10への置換が可能です。
Page3

THV-10_03

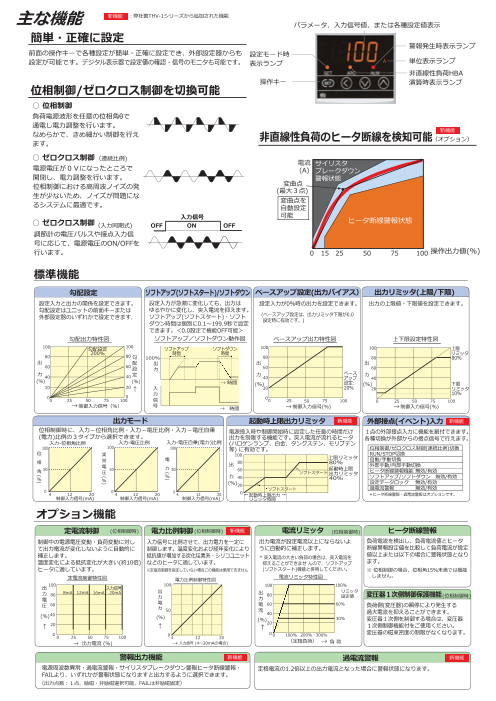

主な機能 新機能 ︓弊社製THV-1シリーズから追加された機能 パラメータ、⼊⼒信号値、または各種設定値表⽰ 簡単・正確に設定 警報発⽣時表⽰ランプ 前⾯の操作キーで各種設定が簡単・正確に設定でき、外部設定器からも 設定モード時 設定が可能です。デジタル表⽰器で設定値の確認・信号のモニタも可能です。 表⽰ランプ A 単位表⽰ランプ ⾮直線性負荷HBA 操作キー 演算時表⽰ランプ 位相制御/ゼロクロス制御を切換可能 ○ 位相制御 負荷電源波形を任意の位相⾓θで 通電し電⼒調整を⾏います。 なめらかで、きめ細かい制御を⾏え 新機能 ます。 ⾮直線性負荷のヒータ断線を検知可能(オプション) ○ ゼロクロス制御(連続⽐例) 電流 サイリスタ 電源電圧が0Vになったところで (A) ブレークダウン 開閉し、電⼒調整を⾏います。 警報状態 位相制御における⾼周波ノイズの発 変曲点 (最⼤3点) ⽣が少ないため、ノイズが問題にな るシステムに最適です。 変曲点を ⾃動設定 ⼊⼒信号 可能 ○ ゼロクロス制御 ヒータ断線警報状態 (⼊⼒同期式) OFF ON OFF 調節計の電圧パルスや接点⼊⼒信 号に応じて、電源電圧のON/OFFを ⾏います。 0 15 25 50 75 100 操作出⼒値(%) 標準機能 勾配設定 ソフトアップ(ソフトスタート)/ソフトダウン ベースアップ設定(出⼒バイアス) 出⼒リミッタ(上限/下限) 設定⼊⼒と出⼒の関係を設定できます。 設定⼊⼒が急激に変化しても、出⼒は 設定⼊⼒が0%時の出⼒を設定できます。 出⼒の上限値・下限値を設定できます。 勾配設定はユニットの前⾯キーまたは ゆるやかに変化し、突⼊電流を抑えます。 外部設定器のいずれかで設定できます. ソフトアップ(ソフトスタート)・ソフト (ベースアップ設定は、出⼒リミッタ下限が0.0 ダウン時間は個別に0.1〜199.9秒で設定 設定時に有効です。) できます。<0.0設定で機能OFF可能> 勾配出⼒特性図 ソフトアップ/ソフトダウン動作図 ベースアップ出⼒特性図 上下限設定特性図 100 勾配設定 100 ソフトアップ ソフトダウン 100 100 上限 200% 80 80 時間 時間 リミッタ 勾 100% 80 80 80% 出 配 出 出 60 60 出 設 ⼒ 60 60 ⼒ ベース 40 40 定 ⼒ 40 (%) (%) アップ ⼒ 40 → 時間 20 (%) 設定: (%) 下限 20 ↑ ⼊ 20 20% 20 リミッタ ⼒ 10% 0 0 0 25 50 75 100 信 00 25 50 75 100 0 25 50 75 100 → 制御⼊⼒信号(%) 号 → 時間 → 制御⼊⼒信号(%) → 制御⼊⼒信号(%) 出⼒モード 起動時上限出⼒リミッタ 新機能 外部接点(イベント)⼊⼒ 新機能 位相制御時に、⼊⼒-位相⾓⽐例・⼊⼒-電圧⽐例・⼊⼒-電圧⾃乗 電源投⼊時や制御開始時に設定した任意の時間だけ 1点の外部接点⼊⼒に機能を割付できます。 (電⼒)⽐例の3タイプから選択できます。 出⼒を制限する機能です。突⼊電流が流れるヒータ 各種切換が外部からの接点信号で⾏えます。 ⼊⼒-位相⾓⽐例 ⼊⼒-電圧⽐例 ⼊⼒-電圧⾃乗(電⼒)⽐例 (ハロゲンランプ、⽩⾦、タングステン、モリブデン 100 100 100 等) に有効です。 位相制御/ゼロクロス制御(連続⽐例)切換 位  実 100 RUN/STOP切換 効 電  上限リミッタ 相  80 80% ⾃動/⼿動切換 電 出 ⼒ 起動時上限 外部⼿動/内部⼿動切換 ⾓ 50 圧 50 50   60 ソフトスタート % ⼒ 出⼒リミッタ ヒータ断線警報機能 無効/有効 % 40 40% ソフトアップ/ソフトダウン 無効/有効 % (%)20 設定データロック  無効/有効 ソフトスタート 過電流警報     無効/有効 0 4 12 20 0 4 12 20 0 4 12 20 0 起動時上限出⼒ *ヒータ断線警報・過電流警報はオプションです。 制御⼊⼒信号(mA) 制御⼊⼒信号(mA) 制御⼊⼒信号(mA) リミッタ時間 オプション機能 定電流制御 (位相制御時) 電⼒⽐例制御 (位相制御時) 新機能 電流リミッタ (位相制御時) ヒータ断線警報 制御中の電源電圧変動・負荷変動に対し ⼊⼒信号に⽐例させて、出⼒電⼒を⼀定に 出⼒電流が設定電流以上にならないよ 負荷電流を検出し、負荷電流値とヒータ て出⼒電流が変化しないように⾃動的に 制御します。温度変化および経年変化により うに⾃動的に補正します。 断線警報設定値を⽐較して負荷電流が設定 補正します。 抵抗値が増加する炭化珪素系・シリコユニット * 突⼊電流の⼤きい負荷の場合は、突⼊電流を 値以上または以下の場合に警報状態となり 温度変化による抵抗変化が⼤きい(約10倍) などのヒータに適しています。 抑えることができませ んので、ソフトアップ ます。 ヒータに適しています。 ※定電流制御を指定していない場合この機能は使⽤できません (ソフトスタート)機能と併⽤してください。 ※ 位相制御の場合、位相⾓15%未満では機能 定電流制御特性図 電流リミッタ特性図 しません。 電⼒⽐例制御特性図 出 100 100 ⼊⼒信号 100 100% ⼒ 8mA 12mA 16mA 20mA 出 出 リミッタ 80 ⼒ 80 電 ⼒ 設定値 変圧器1次側制御保護機能(位相制御時) 圧 60 電 電 60 60% ⼒ 負荷側(変圧器)の瞬停により発⽣する 50 流 40 40 過⼤電流を抑えることができます。 (%) (%) (%) 30% 変圧器1次側を制御する場合は、変圧器 ↑ 20 ↑ 20 ↑ 1次側制御機能付をご使⽤ください。 0 0 25 50 75 100 0 0 4 12 20 0 100% 200% 300% 変圧器の磁束密度の制限がなくなります。 → 出⼒電流 (%) → ⼊⼒信号 (4〜20mAの場合) (定格負荷) → 負 荷 警報出⼒機能 新機能 過電流警報 新機能 電源周波数異常・過電流警報・サイリスタブレークダウン警報ヒータ断線警報・ 定格電流の1.2倍以上の出⼒電流となった場合に警報状態になります。 FAILより、いずれかが警報状態になりますと出⼒するように選択できます。 (出⼒点数︓1点、励磁・⾮励磁選択可能、FAILは⾮励磁固定) ( ) ( ) ( )
Page4

THV10_4

仕 様 定 格 電 流 ︓AC20A, 30A, 45A, 60A, 80A, 100A 標 準 機 能 ・⾃動/⼿動切換(外部⼿動設定はオプション) 制 御 ⽅ 式 ︓位相制御/ゼロクロス制御(切換可能) ・勾配設定機能(外部設定はオプション) 適 ⽤ 負 荷 ︓位相制御︓抵抗負荷, ・ソフトアップ/ソフトダウン機能︓0.0〜199.9秒       変圧器1次側制御(磁束密度約1.25T以下) ・外部接点⼊⼒(DI)︓1点、無電圧接点⼊⼒        ※1 変圧器1次側制御保護機能参照 ゼロクロス制御︓抵抗負荷 (RUN/STOP,⾃動/⼿動切換,位相制御/ゼロクロス制御切換、 ⼊ ⼒ 信 号 ︓直流電流⼊⼒ DC 4〜20mA (⼊⼒インピーダンス:50Ω) ソフトアップ/ソフトダウン 無効/有効, 直流電圧⼊⼒ DC 1〜5V (⼊⼒インピーダンス:30kΩ)   設定データロック 無効/有効、過電流警報 有効/無効 直流電圧⼊⼒ DC 0〜10V (⼊⼒インピーダンス:30kΩ) ・⼆位置制御 電圧パルス⼊⼒ DC 0/12V (⼊⼒インピーダンス:30kΩ) [外部上限・下限設定器(ボリウム)はオプション] ⼊⼒サンプリング周期 ︓電源周波数50Hz時 10ms、電源周波数60Hz時 8.33ms ・ローダ通信:RKC通信プロトコル専⽤、COM-K2を使⽤。 最 ⼩ 負 荷 電 流 ︓定格電流 20A︓0.6A (定格電圧の98%出⼒時) オプション機能 ・警報出⼒︓1点、 定格電流 30A, 45A, 60A, 80A, 100A   出⼒:トランジスタ出⼒,シンク⽅式       ︓1A (定格電圧の98%出⼒時)      許容負荷電流︓100mA、負荷電圧:DC30V以下 出 ⼒ 電 圧 範 囲︓ 負荷⽤電源電圧の0〜98%    励磁/⾮励磁選択可能 (FAILは⾮励磁のみ)  (ヒューズによる電圧降下は除く)   (ヒータ断線警報、サイリスタブレークダウン警報、 出⼒OFF時漏れ電流 ︓約AC27mA rms以下 電源周波数異常、過電流警報、FAILから選択可能)  (負荷電圧200V rms 60Hz Ta=25℃) ・ヒータ断線警報 負荷⽤電源電圧 ︓AC85〜264V(電源電圧変動を含む)定格:AC100〜240V   電流測定精度︓ 制御⽤電源電圧 ︓AC85〜264V(電源電圧変動を含む)定格:AC100〜240V    20A/30A:±1.5A (電流測定20A以下: ±1.2A、 電 源 周 波 数 ︓50/60Hz共⽤(⾃動判別) 電流測定10A以下: ±1.0A) 周波数変動︓負荷⽤電源電圧 50Hz±1Hz, 60Hz±1.2Hz 45A/60A/80A/100A:最⼤定格電流の±5%        制御⽤電源電圧 50Hz±2Hz, 60Hz±2Hz ・電流リミッタ 消 費 電 ⼒︓6VA以下 (AC100V時) 突⼊電流 5.6A以下   設定範囲︓20A,30A︓0.0〜32.0A、45A︓0.0〜55.0A 8VA以下 (AC240V時) 突⼊電流 13.3A以下        60A︓0〜70A、80A︓0〜90A、 出 ⼒ 設 定 範 囲︓勾配設定︓0.00〜2.00 (前⾯キー)        0.0〜100.0% [外部設定器(ボリウム)]        100A︓0〜110A 出⼒リミッタ(上限)︓0.0〜100.0%(前⾯キー) ・伝送出⼒ 出⼒リミッタ(下限)︓0.0〜100.0%(前⾯キー)   出⼒電圧︓DC 0〜10V(許容負荷抵抗︓1kΩ以上) 起動時出⼒リミッタ(上限)︓0.0〜100.0%(前⾯キー) ・通信機能 起動時出⼒リミッタ時間 ︓0〜600秒(前⾯キー)    インターフェース:EIA規格RS-485準拠 ベースアップ設定(出⼒バイアス)   プロトコル:RKC通信 : -9.9〜100.0%(前⾯キー)         (ANSI X3.28-1976 サブカテゴリ2.5 A4準拠) ⼿動設定︓0.0〜100.0% (前⾯キー)         MODBUS-RTU 0.0〜100.0% [外部設定器(ボリウム)]   通信速度︓9600,19200,38400,57600BPS 出 ⼒ モ ー ド ︓a)位相⾓⽐例・電圧⽐例・電圧⾃乗⽐例   ビット構成︓スタートビット︓1  b)定電流制御・電⼒⽐例制御  ※ a)は、標準。b)はオプション。         データビット ︓7または8 冷 却 ⽅ 式︓⾃然冷却          *MODBUSは、8ビット固定 許 容 周 囲 温 度︓-15〜+55℃ (動作保証範囲)         パリティビット︓奇数、偶数または無し 許 容 周 囲 湿 度 ︓5〜95%RH(結露なきこと)         ストップビット︓1または2 絶対湿度︓MAX.W.C 29g/m3 dry air at 101.3kPa 規 格・安全規格 UL508 (ファイルNo. E177758) 絶 縁 耐 圧 ︓主回路端⼦と放熱器間︓AC2500V, 1分間 cUL: C22.2 No.14 (ファイルNo. E177758) 電源端⼦と放熱器間︓AC2500V, 1分間  ・CEマーキング 低電圧指令︓EN60947-4-3 (Form 4) 主回路端⼦と⼊⼒端⼦間︓AC2500V, 1分間 定格絶縁電圧: 690 V       電源端⼦と⼊⼒端⼦間︓AC2300V, 1分間     EMC指令︓ EN60947-4-3 (Form 4) 絶 縁 抵 抗 ︓主回路端⼦、電源端⼦と放熱器間︓20MΩ以上,DC500V RoHS指令︓EN50581 主回路端⼦、放熱器と⼊⼒端⼦間︓20MΩ以上,DC500V 電源端⼦と⼊⼒端⼦間︓20MΩ以上,DC500V ※ 指定のノイズフィルタを使⽤ ⾃ ⼰ 診 断 機 能 ︓調整データ異常・バックアップ異常・A/D変換異常・   双信電機㈱製 ウオッチドッグタイマー・電源電圧異常  20Aタイプ︓LF2030A-NH 漏れ電流1.5mA 取 付 ⽅ 法 ︓垂直取付  30Aタイプ︓LF2030A-NH 漏れ電流1.5mA 質 量 ︓約0.45kg(20A,30A)  45Aタイプ︓HF2050A-UP 漏れ電流1.2mA  約1.2kg(45A,60A)    60Aタイプ︓HF2060A-UP 漏れ電流1.2mA  約1.8kg(80A,100A)    80Aタイプ︓HF2080A-UP 漏れ電流1.2mA   100Aタイプ︓HF2100A-UP 漏れ電流1.2mA 内部発熱量 ※1︓変圧器1次側制御保護機能について 定格電流(A) 20 30 45 60 80 100 変圧器1次側を制御する場合は、変圧器1次側制御保護機能付をご使⽤ください。 変圧器1次側制御保護機能は、負荷側(変圧器)の瞬停により発⽣する過⼤電流を 内部発熱量(W) 30 43 63 84 112 140 抑えることできます。 変圧器1次側制御保護機能なしの場合は、過⼤電流が発⽣する場合がありますので、 制御機能の安定度 磁束密度1.25T以下の変圧器をご使⽤願います。 機 能 動 作 条 件 安 定 度 また、必ずソフトアップ機能を有効にしてください。 電源電圧変動:  負荷⽤電源電圧の 定電流制御  ±10%以内 ±10% of 定格電流 または 負荷変動︓2倍以内 ±10% of 定格電⼒ 電⼒⽐例制御 負荷変動︓2倍以内 (負荷電源電圧(V) ×最⼤定格電流÷2) 周囲温度特性 100 定 80 格 70 電 60 流 40 (%) 20 0 10 20 30 40 50 55 周 囲 温 度(℃)
Page5

THV10_5

外形寸法図 単位:mm 20A,30Aタイプ 取付穴位置 118 CN2 CN1 CN3 CN4 1 2 3 4 2/T1 1/L1 48 50 *2 2-M5 45A,60Aタイプ 取付穴位置 150 CN2 CN1 CN3 CN4 1 2 3 4 2/T1 1/L1 68 70 *2 2-M5 80A,100Aタイプ 150 取付穴位置 CN2 CN1 CN3 CN4 1 2 3 4 2/T1 1/L1 4-M5 104±0.2 116 120 *2 ● 取付方向は、放熱効果を高めるために   下図のように取付けてください。 *1:コネクタプラグ(オプション)を挿入した時の寸法です。   配線のスペースを考慮して取り付けてください。 *2:横密着取付の場合の最小間隔 CN2 *3:本体の上下方向には、放熱用のスペースが必要です。 CN1 最低200mmのスペースを空けてください。  CN3 CN4 1 2 3 4 取付方向 2/T1 1/L1 200 188 172 *3 200 188±0.2 以上 174±0.2 200 *3 以上 160±0.2 200 *3以上
Page6

THV10_6

型名コード 仕 様 仕 様 コ ー ド 標 準 価 格 基 本 タ イ プ (単相用 AC100~240V) THV-10 PZ -□*□ □ □-□ 制 御 方 式 位相制御/ゼロクロス制御方式(出荷時:位相制御) PZ AC20A 020 基本 \22,000 AC30A 030 基本 \24,000 AC45A 045 基本 \32,000 定 格 電 流 AC60A 060 基本 \37,000 AC80A 080 基本 \47,000 AC100A 100 基本 \57,000 *1 DC 0~10V 5 DC 1~5V 6 入 力 信 号 DC 4~20mA 8 電圧パルス入力 DC 0/12V V ヒータ断線警報、 機能なし N 電流リミッタ機能、 ヒータ断線警報・電流リミッタ機能・定電流制御機能・ 定電流制御機能、変  変圧器一次側制御保護機能・電力比例制御付 H 下記加算表参照 圧器一次側制御保護 非直線抵抗対応ヒータ断線機能・電流リミッタ機能・定電流制御機能・ B 加算 \10,000 機能、電力比例制御  変圧器一次側制御保護機能・電力比例制御付 警報出力なし N 警 報 出 力 警報出力1点 *入出力プラグ側コネクタが必要です。 A 加算 \1,000 機能なし N 伝送出力または 伝送出力 [電圧連続出力 DC0-10V] *伝送出力プラグ側コネクタ付属 A 加算 \3,000 通信機能 通信 (RS-485) [RKC標準通信] *通信プラグ側コネクタ付属 B 加算 \5,000 通信 (RS-485) [MODBUS通信] *通信プラグ側コネクタ付属 C 加算 \5,000 *2,*3 入出力プラグ側 なし N コネクタの付属 あり 1 加算 \1,000 ●ヒータ断線警報・電流リミッタ機能・定電流制御機能・変圧器一次側制御保護機能・電力比例制御付“コード:H”加算表 定格電流 20A,30A 45A,60A,80A,100A 加算価格 \2,000 \3,000 *1 入力信号は、切換可能です。 *2 接点入力は、コネクタからの入力になりますので、入出力プラグ側コネクタを指定してください。 *3 勾配設定、手動設定、上限・下限用設定器(ボリウム)を使用する場合は、入出力プラグ側コネクタを指定してください。 アクセサリ 品 名 コード 標準価格 備  考 品 名 コード 標準価格 備  考 設定器(勾配設定、手動設 20A THVP-F23 \4,100 THV1P-S01 定、上限・下限用) \1,500 UL対応 30A THVP-F33 \4,100 入出力用 THV1P-C01 \1,000 ヒューズユニット 45A THVP-F43 \6,700 プラグ側 伝送出力用 THV1P-C02 (速断ヒューズ1個 60A THVP-F63 \600 \6,700 コネクタ THV1P-C03 ヒューズホルダ1回路)80A THVP-F83 \7,000 通信用 \900 100A THVP-FA3 \7,000 20A THVP-F22 \4,100 *2 20A THVP-F2B \2,000 5017906(20A) 30A THVP-F32 \4,100 30A THVP-F3B \2,000 5017906(30A) ヒューズユニット 45A THVP-F42 \4,200 UL対応 45A THVP-F4B \3,100 5014006(50A) (速断ヒューズ1個+ 60A THVP-F62 \4,700 速断ヒューズ 60A THVP-F6B \3,100 5014006(63A) ヒューズホルダ1回路)80A THVP-FA2 \4,800 80A THVP-F8B \3,400 5014006(80A) 100A 100A THVP-FAB \3,400 5014006(100A) *1 20A THVP-F2A \2,000 CR6L-20/UL 20A 30A THVP-F3A \2,000 CR6L-30/UL 30A THVP-H04 \2,100 速断ヒューズ 45A THVP-F45 \2,100 CR6L-50/UL UL対応 45A (1回路用) 60A THVP-F60 \2,200 CR6L-75/UL ヒューズホルダ1回路 60A 80A THVP-H05 \3,600 100A THVP-FA0 \2,300 CR6L-100/UL 80A 100A 20A 150Vスパン THVP-V01 \7,000 ㈱第一エレクトロニクス製:LSK-8CH 150V 30A THVP-H02 \2,100 出力電圧計 300Vスパン THVP-V02 \7,000 ㈱第一エレクトロニクス製:LSK-8CH 300V ヒューズホルダ1回路 45A 60A 速断ヒューズは、THV本体の定格電流とは異なる場合があります。 80A THVP-H03 \2,500 *1:速断ヒューズは、富士電機製です。 100A 備考欄は、富士電機㈱の型名です。型名の数字が定格電流です。 ヒューズユニット 20A THVP-F21 \5,000 *2:UL/CEマーキング対応の速断ヒューズ・ヒューズホルダは、 (速断ヒューズ1個+ 30A THVP-F31 ドイツのSIBA GmbH & Co. KG製です。 ヒューズホルダ3回路) \5,000 速断ヒューズ 20A THVP-F20 \2,000 CR2LS-20 (3回路用) 30A THVP-F30 \2,000 CR2LS-30 20A ヒューズホルダ3回路 \3,000 30A THVP-H01
Page7

TYHV10_7

外部結線例 主回路 入力部 + V AC100-240V DC4~20mA,DC1~5V mA - N L DC0~10V, DC0/12V 1 2 3 4 1 2 CN2 ローダ通信 + - コネクタ 2/T1 1/L1 調節計 CN1 CN3 伝送出力用 速断 入出力用 負 荷 ヒューズ コネクタ (ヒータ) 端子ネジサイズ コネクタ CN4 通信用 電源 : M3X7(5.8 X 5.8 角座付) コネクタ AC100~240V 入力・ 1 2 3 4 電源端子 * 計器用電源電圧と、負荷用電源電圧の位相を合わせてください。 位相が合っていないと、正常に動作しません。 主回路端子 端子ネジサイズ 20A/30A 45A/60A 80A/100A 2/T1 1/L1 主回路端子(2/T1,1/L1) M4 X 16 M6 X 16 M8 X 20 電源端子(3,4) M3 X 7(5.8 X 5.8 角座付) □ コネクタの内容 ※ コネクタ(プラグ側)は、入出力用はオプション、伝送出力用・通信用は機能付の場合に付属します。 入出力用コネクタ 伝送出力用コネクタ 通信用コネクタ 1 ピン番号 内   容 1 ピン番号 内 容 1 ピン番号 記 号 信号名 2 1 +5V(勾配設定入力) 2 1 伝送出力(+) 2 1 SG 信号用接地 3 2 勾配設定入力(勾配設定器による0~5.0V入力) 2 伝送出力(-) 3 2 SG 信号用接地 4 3 0V(勾配設定入力・手動設定入力) 4 3 T/R (A) 送受信データ 5 4 手動設定入力(手動設定器による0~5.0V入力) 5 4 T/R (A) 送受信データ 6 5 +5.0V(手動設定入力) 6 5 T/R (B) 送受信データ 7 6 外部接点入力:DI + 6 T/R (B) 送受信データ 8 7 0V(外部接点入力):DI - ピン番号1と2、ピン番号3と4、ピン番号5と6は、 9 8 未使用 内部で回路がつながっています。 10 9 トランジスタ出力(警報出力):DO (+) 10 トランジスタ出力(警報出力):DO (-) ・自動設定(勾配設定器付) ・自動/手動設定切換 ・自動/手動設定切換(勾配設定器付) ・手動設定 入出力用コネクタ 入出力用コネクタ 入出力用コネクタ 入出力用コネクタ ① ③ ① ① ③ ① ② ② 勾配設定器 ② ② ② 勾配設定器 ② ③ ① ③ ① ③ ① ③ ① ④ ④ ② 手動設定器 ④ ② 手動設定器 ④ ② 手動設定器 ⑤ ⑤ ③ ⑤ ③ ⑤ ③ ⑥ ⑥ クローズ:手動設定 ⑥ クローズ:手動設定 ⑥ ⑦ ⑦ オープン:自動設定 ⑦ オープン:自動設定 ⑦ ⑧ ⑧ ※ 自動/手動切換を ⑧ ※ 自動/手動切換を ⑧   DIに割り付けた場合   DIに割り付けた場合 ⑨ ⑨ ⑨ ⑨ ⑩ ⑩ ⑩ ⑩ ・出力電圧計の配線 ・外部接点入力 ・警報出力 入出力用コネクタ 入出力用コネクタ 出力電圧計 ① ① V ② ② ③ ③ ④ ④ 負 荷 ⑤ ⑤ (ヒータ) ⑥ ⑥ ⑦ ⑦ ⑧ ⑧ (+) ⑨ ⑨ ⑩ ⑩ (-) ※ 外部接点入力は、下記機能を割付できます。 ※ 警報出力は、下記種類を割付できます。 制御方式切換(位相/ゼロクロス制御) ヒータ断線警報1 入力信号切換(自動/手動) ヒータ断線警報2 手動入力切換(前面キー/外部設定器) 電源周波数異常 RUN/STOP切換 FAIL警報(非励磁固定) ソフトアップ/ソフトダウン無効/有効 サイリスタブレークダウン警報1 設定データロック  無効/有効 サイリスタブレークダウン警報2 ヒータ断線警報 無効/有効 過電流警報 過電流警報 無効/有効
Page8
