マグネット式温度センサ STM-10

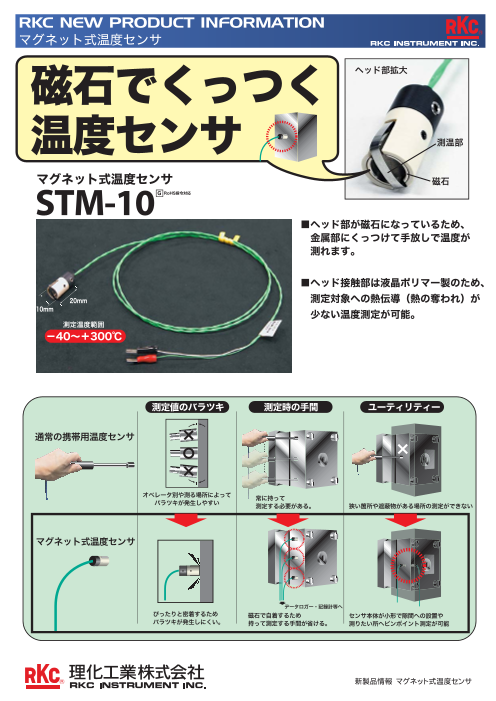

RKC NEW PRODUCT INFORMATION マグネット式温度センサ ヘッド部拡大 磁石でくっつく 温度センサ 測温部 マグネット式温度センサ 磁石 RoHS指令対応 STM-10 ■ヘッド部が磁石になっているため、 　金属部にくっつけて手放しで温度が 　測れます。 ■ヘッド接触部は液晶ポリマー製のため、 20mm 　測定対象への熱伝導（熱の奪われ）が 10mm 　少ない温度測定が可能。 測定温度範囲 －40～＋300℃ 測定値のバラツキ 測定時の手間 ユーティリティー 通常の携帯用温度センサ × × × オペレータ別や測る場所によって 常に持って バラツキが発生しやすい 測定する必要がある。 狭い箇所や遮蔽物がある場所の測定ができない マグネット式温度センサ データロガー・記録計等へ ぴったりと密着するため 磁石で自着するため センサ本体が小形で隙間への設置や バラツキが発生しにくい。 持って測定する手間が省ける。 測りたい所へピンポイント測定が可能 新製品情報　マグネット式温度センサ　 ・・・・ ・・・・

測定例 ※ケーブルが長く垂れ下がる形態の場合、途中でケーブルを固定する措置が必要となる場合があります。 主な仕様 ● センサ種類： Ｋ熱電対 ● 測定範囲： －40℃～＋300℃ ● 測定精度： ±1.3℃ ※精度保証範囲：50℃～300℃ （磁力 7.0N～13.0N、接触圧0.9N、 　鉄の平坦な面にて） ● 応答時間： 0.7秒（90%）1.0秒（95%） ※100℃の金属熱板に対し ● 磁力： 7N以上（鉄の平坦な面） ● ヘッド部材質　 外筒：液晶ポリマー、蓋：PPS ● ケーブル材質： PFA（耐熱温度：260℃） プレス機／押出成形機／射出成形機金型の温度監視 ● 質量： 約8g（ケーブル長1000mm、端末未処理の時） PPS：ポリフェニレンサルファイド樹脂 PFA：フッ素樹脂 外形寸法 単位：mm 20.5±0.6 500～5000 Yラグ端子仕様 モータ軸受部・モータ本体の温度監視 PPS 丸ラグ端子仕様 液晶ポリマー 先端未処理仕様 配管の温度監視 陶芸炉の筐体温度監視 型式コード STM-10 -K-□-□／F ケーブル材質 F：フッ素樹脂（PFA） 端末処理 W : 未処理 (予備半田なし） Y3 : Yラグ（M3用） R4 : 丸ラグ（M4用） ケーブル長 500～5000(mm) （500mm毎に指定可能） ＊標準：1000mm K：K熱電対 型式コード指定例： STM - 10 - K - 1500 - Y3/F （ケーブル長：1500mm　端末処理：Yラグ） 輸出貿易管理令に関するご注意 ●ご使用のまえに取扱説明書をよくお読みの上、正しくお使いください。 ●大量破壊兵器等（軍事用途･軍事設備等）で使用されることがないよう、最終用途や最終客先を調査してください。　 ! ●本製品は、産業機械･工作機械･計測機器に使用されることを意図 　　尚、再販売についても不正に輸出されないよう十分に注意してください。 　　しています。 模倣品に関するご注意 　（人命に係わる医療機器等にはご使用にならないでください） ●弊社模倣品が出回っていますので、ご購入の際はご注意ください。　模倣品自体の保証および模倣品によって引き起こされる 安全に関する 　　故障・事故等のトラブルは、一切責任を負いかねますのでご了承ください。 ご注意 ●本製品の故障や異常でシステムの重大な事故につながる恐れのある 　　場合には、事故防止のため、外部に適切な保護装置を設置してください。 免責事項 ●当社製品の故障により誘発されるお客様の損害および逸失利益につきましては、一切の責任を負わないものとしますので ●設置場所は、記載のない条件･環境を避けてください。 　　ご了承ください。 ホームページ 技術的なお問い合わせは、カスタマーサービス専用電話　　　03(3755)6622をご利用ください。 R http://www.rkcinst.co.jp/ 記載内容は、改良のためお断りなく変更することがあります。ご了承ください。 本 社 東京都大田区久が原5-16-6 146-8515 03(3751)8111 03(3754)3316 東北営業所 宮城県富谷市成田2-3-3成田ビル 981-3341 022(348)3166 022(351)6737 埼 玉 営 業 所 埼玉県久喜市南栗橋1-13-2-101 349-1117 0480(55)1600 0480(52)1640 長野営業所 長野市篠ノ井会855-1 エーワンビル 388-8004 026(299)3211 026(299)3302 名古屋営業所 名古屋市西区浅間1-1-20クラウチビル 451-0035 052(524)6105 052(524)6734 大阪営業所 大阪市淀川区宮原4-5-36セントラル新大阪ビル 532-0003 06(4807)7751 06(6395)8866 広島営業所 広島市西区中広町3-3-18　中広セントラルビル 733-0012 082(297)7724 082(295)8405 九州営業所 熊本市中央区帯山 6-7-120 862-0924 096(385)5055 096(385)5054 茨城事業所 茨城県結城郡八千代町佐野1164 300-3595 0296(48)1073 0296(49)2839 C10STM05 Printed in Japan :JUL.2018 OBB8H(J)　All Rights Reserved.
