単相電力調整器（サイリスタユニット SCR） THV-A1

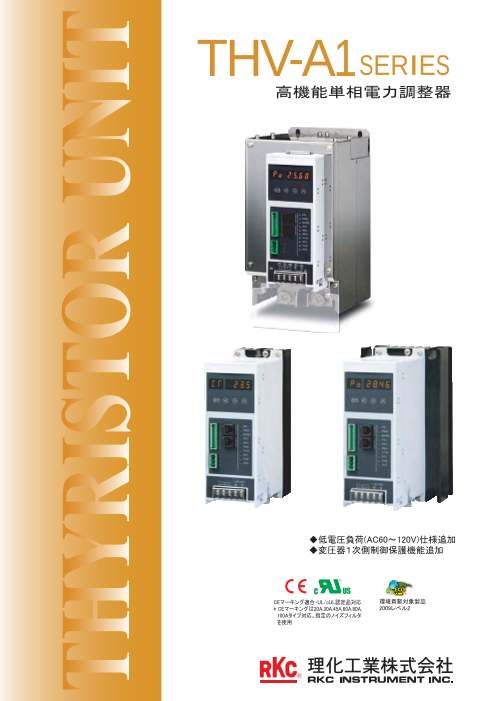

THV-A1SERIES 高機能単相電力調整器 ◆低電圧負荷(AC60～120V)仕様追加 ◆変圧器１次側制御保護機能追加 CEマーキング適合・UL/cUL認定品対応 環境貢献対象製品 * CEマーキングは20A,30A,45A,60A,80A, 2009レベル2 　100Aタイプ対応。指定のノイズフィルタ 　を使用 R

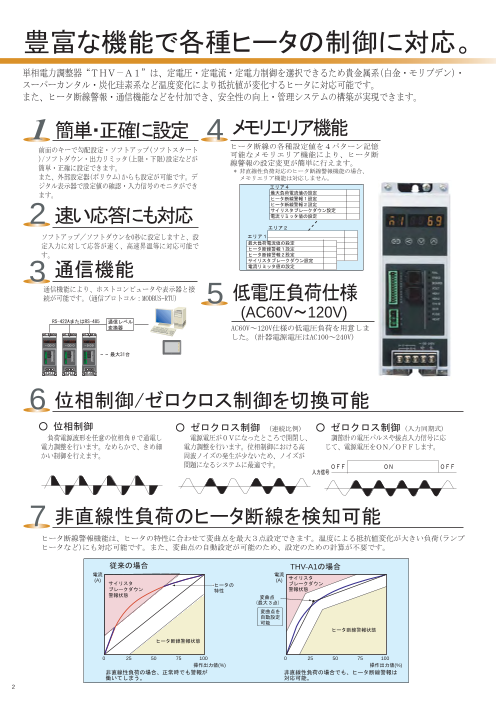

豊富な機能で各種ヒータの制御に対応。 単相電力調整器“ＴＨＶ－Ａ１”は、定電圧・定電流・定電力制御を選択できるため貴金属系(白金・モリブデン)・ スーパーカンタル・炭化珪素系など温度変化により抵抗値が変化するヒータに対応可能です。 また、ヒータ断線警報・通信機能などを付加でき、安全性の向上・管理システムの構築が実現できます。 簡単・正確に設定 4 メモリエリア機能 前面のキーで勾配設定・ソフトアップ(ソフトスタート ヒータ断線の各種設定値を４パターン記憶 可能なメモリエリア機能により、ヒータ断 )/ソフトダウン・出力リミッタ(上限・下限)設定などが 線警報の設定変更が簡単に行えます。 簡単・正確に設定できます。 * 非直線性負荷対応のヒータ断線警報機能の場合、 また、外部設定器(ボリウム)からも設定が可能です。デ 　メモリエリア機能は対応しません。 ジタル表示器で設定値の確認・入力信号のモニタができ エリア４ ます。 最大負荷電流値の設定 ヒータ断線警報１設定 2 ヒータ断線警報２設定 サイリスタブレークダウン設定 速い応答にも対応 電流リミッタ値の設定 エリア２ ソフトアップ／ソフトダウンを0秒に設定しますと、設 エリア１ 最大負荷電流値の設定 定入力に対して応答が速く、高速昇温等に対応可能で ヒータ断線警報１設定 す。 ヒータ断線警報２設定 3 サイリスタブレークダウン設定 通信機能 電流リミッタ値の設定 通信機能により、ホストコンピュータや表示器と接 続が可能です。(通信プロトコル：MODBUS-RTU) 5 低電圧負荷仕様 (AC60V～120V) RS-422AまたはRS-485 通信レベル 変換器 AC60V～120V仕様の低電圧負荷を用意しま した。(計器電源電圧はAC100～240V) FAIL FAIL FAIL FREQ FREQ FREQ BOARD BOARD BOARD POWER POWER POWER HBA1 HBA1 HBA1 最大31台 HBA2 HBA2 HBA2 THY.B THY.B THY.B OCR OCR OCR FUSE FUSE FUSE HEAT HEAT HEAT 6 位相制御/ゼロクロス制御を切換可能 ○ 位相制御 ○ ゼロクロス制御 （連続比例) ○ ゼロクロス制御（入力同期式) 負荷電源波形を任意の位相角θで通電し 電源電圧が０Ｖになったところで開閉し、 調節計の電圧パルスや接点入力信号に応 電力調整を行います。なめらかで、きめ細 電力調整を行います。位相制御における高 じて、電源電圧をＯＮ／ＯＦＦします。 かい制御を行えます。 周波ノイズの発生が少ないため、ノイズが 問題になるシステムに最適です。 ＯＦＦ ＯＮ ＯＦＦ 入力信号 7 非直線性負荷のヒータ断線を検知可能 ヒータ断線警報機能は、ヒータの特性に合わせて変曲点を最大３点設定できます。温度による抵抗値変化が大きい負荷(ランプ ヒータなど)にも対応可能です。また、変曲点の自動設定が可能のため、設定のための計算が不要です。 従来の場合 THV-A1の場合 電流 電流 (A) (A) サイリスタ サイリスタ ヒータの ブレークダウン ブレークダウン 特性 警報状態 警報状態 変曲点 (最大３点) 変曲点を 自動設定 可能 ヒータ断線警報状態 ヒータ断線警報状態 0 25 50 75 100 0 25 50 75 100 操作出力値(%) 操作出力値(%) 非直線性負荷の場合、正常時でも警報が 非直線性負荷の場合でも、ヒータ断線警報は 働いてしまう。 対応可能。 2

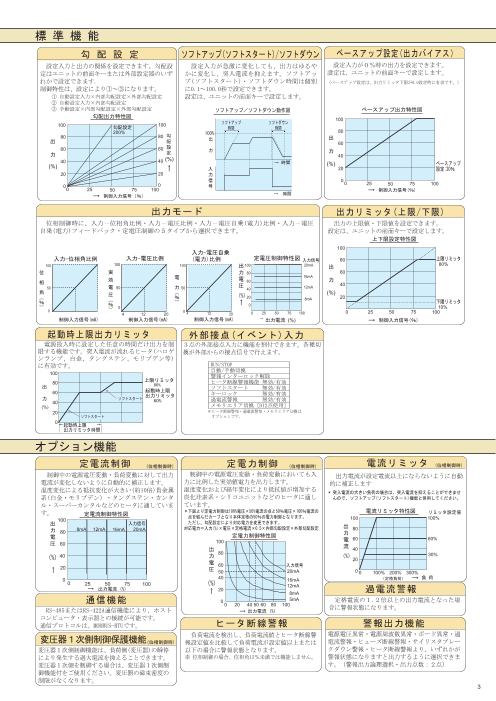

標 準 機 能 勾 配 設 定 ソフトアップ(ソフトスタート)/ソフトダウン ベースアップ設定(出力バイアス） 　設定入力と出力の関係を設定できます。勾配設 　設定入力が急激に変化しても、出力はゆるや 　設定入力が０％時の出力を設定できます。 定はユニットの前面キーまたは外部設定器のいず かに変化し、突入電流を抑えます。ソフトアッ 設定は、ユニットの前面キーで設定します。 れかで設定できます. プ(ソフトスタート)・ソフトダウン時間は個別 (ベースアップ設定は、出力リミッタ下限が0.0設定時に有効です。) 制御特性は、設定により①～③になります。 に0.1～100.0秒で設定できます。 ① 自動設定入力×内部勾配設定×外部勾配設定 設定は、ユニットの前面キーで設定します。 ② 自動設定入力×内部勾配設定 ③ 手動設定×内部勾配設定×外部勾配設定 ソフトアップ／ソフトダウン動作図 ベースアップ出力特性図 勾配出力特性図 100 100 100 ソフトアップ ソフトダウン 勾配設定 時間 時間 200% 100% 80 80 80 勾 出 出 出 配 60 60 60 設 力 力 力 定 40 40 (%) 40 → 時間 (%) (%) ベースアップ ↑ 入 20 設定:20％ 20 20 力 信 0 0 0 0 25 50 75 100 号 0 25 50 75 100 → 制御入力信号(％) → 制御入力信号（％） →　時間 出力モード 出力リミッタ(上限/下限) 　位相制御時に、入力－位相角比例・入力－電圧比例・入力－電圧自乗(電力)比例・入力－電圧 　出力の上限値・下限値を設定できます。 自乗(電力)フィードバック・定電圧制御の５タイプから選択できます。 設定は、ユニットの前面キーで設定します。　 上下限設定特性図 100 入力-電圧自乗 入力-位相角比例 入力-電圧比例 (電力)比例 定電圧制御特性図 入力信号 80 上限リミッタ 100 100 100 出 100 20mA 80% 出 位　 実 力 80 60 16mA 効 電　 電 相　 60 力 50 電50 力50 圧 40 12mA 40 角 圧 (%) ％ (%)20 8mA 20 ％ ％ ↑ 下限リミッタ 0 0 10% 0 4 12 20 0 4 12 20 0 25 50 75 100 0 25 50 75 100 制御入力信号(mA) 制御入力信号(mA) 制御入力信号(mA) → 出力電流 (%) → 制御入力信号(％) 起動時上限出力リミッタ 外部接点(イベント)入力 　電源投入時に設定した任意の時間だけ出力を制 ３点の外部接点入力に機能を割付できます。各種切 限する機能です。突入電流が流れるヒータ(ハロゲ 換が外部からの接点信号で行えます。 ンランプ、白金、タングステン、モリブデン等) に有効です。　 RUN/STOP 100 自動/手動切換 警報インターロック解除 80 上限リミッタ ヒータ断線警報機能 無効/有効 出 80% ソフトスタート 　　無効/有効 　 60 起動時上限 出力リミッタ キーロック 　　　　無効/有効 力 ソフトスタート 40 60% 過電流警報 　　　　無効/有効 (%) メモリエリア切換 [DI2点使用] 20 ＊ヒータ断線警報・過電流警報・メモリエリア切換は ソフトスタート 　オプションです。 0 起動時上限 出力リミッタ時間 オプション機能 定電流制御 (位相制御時) 定電力制御 (位相制御時) 電流リミッタ (位相制御時) 　制御中の電源電圧変動・負荷変動に対して出力 　制御中の電源電圧変動・負荷変動においても入 　出力電流が設定電流以上にならないように自動 電流が変化しないように自動的に補正します。 力に比例した実効値電力を出力します。 的に補正します 温度変化による抵抗変化が大きい(約10倍)貴金属 温度変化および経年変化により抵抗値が増加する * 突入電流の大きい負荷の場合は、突入電流を抑えることができませ 系(白金・モリブデン）・タングステン・カンタ 炭化珪素系・シリコユニットなどのヒータに適し んので、ソフトアップ(ソフトスタート)機能と併用してください。 ル・スーパーカンタルなどのヒータに適していま ています。 す。　 ＊下図より定電力制御は100%電圧×50%電流の点と50％電圧×100％電流の 電流リミッタ特性図 定電流制御特性図 リミッタ設定値 100 　点を結んだカーブとなり本体定格の50％の電力制御となります。 100 100% 出 入力信号 　ただし、勾配設定により対応電力を変更できます。 力 対応電力＝入力(%)×電圧×定格電流×0.5×内部勾配設定×外部勾配設定 出 80 8mA 12mA 16mA 20mA 80 力 電 定電力制御特性図 圧 60 100 電 60 60% 流 出 40 80 (%) 40 力 (%) 30% 20 電 60 入力信号 ↑ 20 圧 50 20mA 0 0 100% 200% 300% 0 40 16mA （定格負荷） → 負 荷 0 25 50 75 100 (%) 12mA → 出力電流 (%) ↑ 20 8mA 過電流警報 通信機能 0 5mA 　定格電流の１.２倍以上の出力電流となった場 0 20 40 50 60 80 100 　RS-485またはRS-422A通信機能により、ホスト 合に警報状態になります。 → 出力電流 (%) コンピュータ・表示器との接続が可能です。 通信プロトコルは、MODBUS-RTUです。 ヒータ断線警報 警報出力機能 　負荷電流を検出し、負荷電流値とヒータ断線警 電源電圧異常・電源周波数異常・ボード異常・過 変圧器１次側制御保護機能(位相制御時) 報設定値を比較して負荷電流が設定値以上または 電流警報・ヒューズ断線警報・サイリスタブレー 変圧器１次側制御機能は、負荷側(変圧器)の瞬停 以下の場合に警報状態となります。 クダウン警報・ヒータ断線警報より、いずれかが により発生する過大電流を抑えることできます。 ※ 位相制御の場合、位相角15％未満では機能しません。 警報状態になりますと出力するように選択できま 変圧器１次側を制御する場合は、変圧器１次側制 す。（警報出力論理選択・出力点数：２点） 御機能付をご使用ください。変圧器の磁束密度の 制限がなくなります。 3 ( ) ( ) ( )

仕　様 定 格 電 流 : AC20A, 30A, 45A, 60A, 80A, 100A, 150A, 200A オプション機能 ・ヒータ断線警報 制 御 方 式 :位相制御／ゼロクロス制御（切換可能） 　　電流測定精度：±(定格電流の±2％+1digit) 適 用 負 荷 :位相制御：抵抗負荷, 　　メモリエリア：４点 　　　　　　　　　（ヒータ断線警報関連設定値) 　　　　　 変圧器１次側制御 　　警報判断遅延回数：0～100 　　　　　　　※１ 変圧器１次側制御保護機能参照 ・変圧器１次側制御 ゼロクロス制御：抵抗負荷 ・電流リミッタ 入 力 信 号 :グループ１（グループ内で変更可能） 　　設定範囲：0.0 ～ 22.0A (20Aタイプ)　 直流電流入力 DC 4～20mA (入力インピーダンス:100Ω) 　　　　　　　0.0 ～ 33.0A (30Aタイプ) 直流電流入力 DC 0～20mA (入力インピーダンス:100Ω) 　　 0.0 ～ 50.0A (45Aタイプ) 直流電圧入力 DC 0～5V (入力インピーダンス:30kΩ) 　　 0.0 ～ 66.0A (60Aタイプ) 直流電圧入力 DC 1～5V (入力インピーダンス:30kΩ) 　　 0.0 ～ 88.0A (80Aタイプ) 　　 0.0 ～110.0A (100Aタイプ) 電圧パルス入力 DC 0/12V (入力インピーダンス:30kΩ) 　　 0.0 ～165.0A (150Aタイプ) 無電圧接点入力 　　 0.0 ～220.0A (200Aタイプ) グループ２（グループ内で変更可能） ・ヒートシンク温度異常 (150A,200Aタイプは標準) 直流電圧入力 DC 0～10V (入力インピーダンス:60kΩ) ・通信機能 電圧パルス入力 DC 0/12V (入力インピーダンス:60kΩ) 　　通信方式：RS-485 （２線式半二重） 電圧パルス入力 DC 0/24V (入力インピーダンス:60kΩ) RS-422A（４線式半二重） 無電圧接点入力 　　同期方式：調歩同期式 入力サンプリング周期 :電源周期の0.5周期 　　通信速度：9600bps 　　プロトコル：MODBUS-RTU 最小負荷電流 :0.5A (定格電圧の98%出力時) 　　データ形式：スタートビット　１ 出 力 電 圧 範 囲 :定格電圧の0～98％ 　　　　　　　　データビット　　８ 出力OFF時漏れ電流 :AC20A, 30A, 45A, 60A, 80A, 100A 　　　　　　　　パリティビット　無 AC27mA rms以下 (負荷電圧200V rms 60Hz Ta=25℃) 　　　　　　　　ストップビット　１ AC150A,200A 　　最大接続数：31台 AC90mA rms以下（負荷電圧200V rms 60Hz Ta=25℃) 規 格 (AC20A, 30A, 45A, 60A, 80A,100Aタイプ） 電 源 電 圧 :AC90～264V(電源電圧変動を含む) 定格:AC100～240V ・安全規格　UL ：UL61010-1 　　　　　　cUL：CAN/CSA-C22.2 消 費 電 力 :AC20A, 30A, 45A, 60A, 80A,100A 　　　　　　　　 No.61010-1 　6VA以下 (AC100V時) 突入電流 10A以下 ・CEﾏｰｷﾝｸﾞ 低電圧指令：EN61010-1 8VA以下 (AC240V時) 突入電流 24A以下 　　　　　　　過電圧カテゴリⅡ,汚染度2, AC150A,200A 　　　 EMC指令：EN60947-4-3 14VA以下 (AC100V時) 突入電流 22A以下 ※ ただし、指定のノイズフィルタを使用 　　 双信電機製 HF2030A-UP (20A,30A) 漏れ電流1.2mA 22VA以下 (AC240V時) 突入電流 52A以下 　　　　　　　　HF2050A-UP (45A) 漏れ電流1.2mA 電 源 周 波 数 : 50/60Hz共用(自動判別) 　　　　　　　　HF2060A-UP (60A) 漏れ電流1.2mA 許容周波数変動 : 50Hz±1Hz, 60Hz±1Hz(性能保証) 　　　　　　　　HF2080A-UP (80A) 漏れ電流1.2mA 45～54.9Hz(50Hz), 55～64.9Hz(60Hz) (動作保証) 　　　　　　　　HF2100A-UP (100A) 漏れ電流1.2mA 出 力 設 定 範 囲 :勾配設定：0.0～200.0％ (前面キー) (AC150A, 200Aタイプ） 　　　　　 0～100％ 　[外部設定器(ボリウム)] ・安全規格　UL ：UL508 出力リミッタ(上限)：0.0～100.0％(前面キー) 　　　　　　cUL：CAN/CSA-C22.2 No.14 出力リミッタ(下限)：0.0～100.0％(前面キー) * AC150A,200AはCEマーキングに対応していません。 起動時出力リミッタ(上限)：0.0～100.0％(前面キー) ※１：変圧器１次側制御保護機能について 起動時出力リミッタ時間　：0.0～600.0秒(前面キー)　 変圧器１次側を制御する場合は、変圧器１次側制御保護機能付をご使用ください。 ベースアップ設定(出力バイアス): -10.0～100.0％(前面キー) 変圧器１次側制御保護機能は、負荷側(変圧器)の瞬停により発生する過大電流を 手動設定：0.0～100.0％ (前面キー) 抑えることできます。 0～100％　 [外部設定器(ボリウム)] 変圧器１次側制御保護機能なしの場合は、過大電流が発生する場合がありますので、 出 力 モ ー ド : a)定電圧制御 磁束密度1.25T以下の変圧器をご使用願います。 　b)位相角比例・電圧比例・電圧自乗比例・ また、必ずソフトアップ機能を有効にしてください。 電圧自乗フィードバック 各制御機能の安定度 　c)定電流制御 機 能 動 作 条 件 安 定 度 　d)定電力制御 電源変動：±10％以内 ±入力電圧の2% 定電圧制御 　※ a)・b)は、標準。c)・d)はオプション。 負荷変動：2倍 以内 冷 却 方 式 : AC20A, 30A, 45A, 60A, 80A, 100A : 自然冷却 電源変動：±10％以内 定電流制御 ±入力電圧の2% AC150A,200A : 強制空冷 (冷却ファン内蔵) 負荷変動：2倍 以内 許 容 周 囲 温 度 : 性能保証範囲：0～＋50℃ (AC60Aは、0～＋45℃) 電源変動：±10％以内 ±入力電圧の4% 動作保証範囲：－15～＋55℃ (AC20A,30A,45A,60A,80A,100A) 定電力制御 負荷変動：2倍 以内 －10～＋55℃ (AC150A,200A) 内部発熱量 許 容 周 囲 湿 度 : 5～95％RH(結露なきこと） 絶対湿度：MAX.W.C 29.3g/m3 dry air at 101.3kPa 定格電流 (Ａ) 20 30 45 60 80 100 150 200 絶 縁 耐 圧 : 主回路端子、電源端子と放熱器間　：AC2000V, 1分間 　主回路端子、電源端子と入力端子間：AC2000V, 1分間 内部発熱量 (Ｗ) 23 34 56 72 95 116 190 245 絶 縁 抵 抗 : 主回路端子、電源端子と放熱器間　：20MΩ以上,DC500V 　主回路端子、電源端子と入力端子間：20MΩ以上,DC500V 周囲温度特性 自 己 診 断 機 能 : a)データ異常・バックアップ異常・電源周波数異常・主回路 100 　 電源電圧異常・Ａ/Ｄ変換異常 90 : 20A, 30A, 45A, 80A, b)電源電圧監視・ウオッチドッグタイマー 負80 100A, 150A, 200A タイプ C)異常時の動作：a)の場合、制御停止・ボード異常LED点灯 荷 : 60Aタイプ 　　 　　　　　　サイリスタ出力OFF 電60 　　　 　b)の場合、動作停止・異常状態FAIL表示 流 　　　 　　　　　サイリスタ出力OFF　 40 取 付 方 法 : 垂直取付 (％) 質 量 : 約1.4kg (20A, 30A), 約1.6kg (45A, 60A), 20 約2.4kg (80A,100A), 約4.5kg (150A,200A) 標 準 機 能 ・自動/手動切換(外部手動設定はオプション） 0 10 20 30 40 45 50 55 ・勾配設定機能(外部設定はオプション) ・ソフトアップ/ソフトダウン機能：0.0～100.0秒 周 囲 温 度（℃） ・外部接点入力(DI)：３点、無電圧接点入力　 出力設定の選択 (RUN/STOP,自動/手動切換,警報インターロック解除、 出力の設定として、調節計からの入力信号による設定・外部手動設定・内部 　　ヒータ断線警報機能 無効/有効,ソフトスタート 無効/有効 手動設定の３設定があります。 　　キーロック 無効/有効、過電流警報 有効/無効 切換は、外部接点動作選択(前面キーで選択)または外部接点入力(DI)により 　　メモリエリア切換[ヒータ断線警報設定]から割付可能） 行います。 ・二位置制御［外部上限・下限設定器(ボリウム)はオプション］ 外部接点 クローズ(閉) オプション機能 ・警報出力：２点、 外部接点動作選択 オープン(開) 　　出力:リレー接点出力,AC250V 1A, DC30V 1A (抵抗負荷) 内部手動設定のみ 内部手動設定 内部手動設定 励磁／非励磁選択可能 外部手動設定のみ 外部手動設定 外部手動設定 　　(ヒータ断線警報、サイリスタブレークダウン警報、 内部手動設定／入力信号 内部手動設定 調節計からの入力信号 ヒューズ断線警報、電源電圧異常、電源周波数異常、 外部手動設定器／入力信号 外部手動設定 調節計からの入力信号 　　 過電流警報、ボード異常から選択可能) ※ 外部接点は、外部接点入力を自動/手動切換に割付けた場合になります。 4 　 また、コネクタが使用されない場合は、オープン(開)状態になります。

型名コード ● 定格電流：AC20A,30A,45A,60A,80A,100A 仕 様 仕 様 コ ー ド 標 準 価 格 基 本 タ イ プ ＴＨＶ－Ａ １ ＰＺ －□＊□□□ □□□ 電 源 単相用 AC100～240V １ 制 御 方 式 位相制御／ゼロクロス制御方式(出荷時：位相制御） ＰＺ AC20A ０２０ 基本 \45,000 AC30A ０３０ 基本 \48,000 AC45A ０４５ 基本 \62,000 定 格 電 流 AC60A ０６０ 基本 \70,000 AC80A ０８０ 基本 \82,000 AC100A １００ 基本 \92,000 DC 0～5V ４ DC 0～10V ５ 入 力 信 号 DC 1～5V ６ *1 DC 0～20mA ７ DC 4～20mA ８ 標準＋定電圧制御 ６ 標準＋定電圧制御＋定電流制御 Ｅ 加算 \15,000 (変圧器１次側制御保護機能・ヒータ断線警報・サイリスタブレーク 出 力 モ ー ド ダウン警報・メモリエリア・電流リミッタ・過電流警報付) *2,*3 標準＋定電圧制御＋定電力制御 Ｗ 加算 \15,000 (変圧器１次側制御保護機能・ヒータ断線警報・サイリスタブレーク ダウン警報・メモリエリア・電流リミッタ・過電流警報付) 速断ヒューズなし Ｎ 速 断 ヒ ュ ー ズ 速断ヒューズ内蔵 Ｆ 下記加算表参照 警報出力なし Ｎ 警 報 出 力 警報出力２点 Ａ 加算 \4,000 機能なし Ｎ ヒートシンク温度 ヒートシンク温度検出機能付 Ａ 加算 \5,000 検出機能／非直線 非直線性抵抗対応ヒータ断線機能付 Ｂ 加算 \10,000 性抵抗対応ヒータ ※ 出力モードのコードが“Ｅ”または“Ｗ”の場合、指定可能 断線機能 ヒートシンク温度検出機能付＋非直線性抵抗対応ヒータ断線機能付 Ｃ 加算 \15,000 ※ 出力モードのコードが“Ｅ”または“Ｗ”の場合、指定可能 通信機能なし Ｎ 通 信 機 能 RS-422A ４ 加算 \9,000 RS-485 ５ 加算 \9,000 設定器(ボリウム・つまみ・目盛板)１個＋コネクタ(プラグ側)付属 -１ 加算 \2,500 ア ク セ サ リ 設定器(ボリウム・つまみ・目盛板)２個＋コネクタ(プラグ側)付属 -２ 加算 \4,000 入力用コネクタ(プラグ側)付属 -９ 加算 \1,000 *4,*5 警報出力用コネクタ(プラグ側)付属 -Ｂ 加算 \500 ● 定格電流：AC150A,200A 仕 様 仕 様 コ ー ド 標 準 価 格 基 本 タ イ プ ＴＨＶ－Ａ １ ＰＺ －□＊□□□ □□□ 電 源 単相用 AC100～240V １ 制 御 方 式 位相制御／ゼロクロス制御方式(出荷時：位相制御） ＰＺ AC150A １５０ 定 格 電 流 基本 \130,000 AC200A ２００ 基本 \145,000 DC 0～5V ４ DC 0～10V ５ 入 力 信 号 DC 1～5V ６ *1 DC 0～20mA ７ DC 4～20mA ８ 標準＋定電圧制御 ６ 標準＋定電圧制御＋定電流制御 Ｅ 加算 \30,000 (変圧器１次側制御保護機能・ヒータ断線警報・サイリスタブレーク 出 力 モ ー ド ダウン警報・メモリエリア・電流リミッタ・過電流警報付) *2,*3 標準＋定電圧制御＋定電力制御 Ｗ 加算 \30,000 (変圧器１次側制御保護機能・ヒータ断線警報・サイリスタブレーク ダウン警報・メモリエリア・電流リミッタ・過電流警報付) 速断ヒューズなし Ｎ 速 断 ヒ ュ ー ズ 速断ヒューズ内蔵 Ｆ 下記加算表参照 警報出力なし Ｎ 警 報 出 力 警報出力２点 Ａ 加算 \4,000 ヒートシンク温度 ヒートシンク温度検出機能付 Ａ 検出機能／非直線 性抵抗対応ヒータ ヒートシンク温度検出機能付＋非直線性抵抗対応ヒータ断線機能付 Ｃ 加算 \10,000 断線機能 ※ 出力モードのコードが“Ｅ”または“Ｗ”の場合、指定可能 通信機能なし Ｎ 通 信 機 能 RS-422A ４ 加算 \9,000 RS-485 ５ 加算 \9,000 設定器(ボリウム・つまみ・目盛板)１個＋コネクタ(プラグ側)付属 -１ 加算 \2,500 ア ク セ サ リ 設定器(ボリウム・つまみ・目盛板)２個＋コネクタ(プラグ側)付属 -２ 加算 \4,000 入力用コネクタ(プラグ側)付属 -９ 加算 \1,000 *4,*5 警報出力用コネクタ(プラグ側)付属 -Ｂ 加算 \500 ●速断ヒューズ(コード:－Ｆ)加算表 定 格 電 流 20A,30A,45A 60A 80A 100A 150A 200A 加 算 価 格 \5,000 \5,200 \7,000 \7,400 \10,000 \12,000 ＊1 入力信号は、グループ内で切換可能です。接点入力は、コネクタからの入力になりますので、アクセサリでコネクタ(-1,-2,-9のいずれか)を指定してください。 グループ１ DC 0～20mA DC 4～20mA DC 0～5V DC 1～5V 電圧パルス DC0/12V 無電圧接点 グループ２ DC 0～10V 電圧パルス DC0/12V 電圧パルス DC0/24V 無電圧接点 ＊2 標準の出力モードは、入力－位相角比例、入力－電圧比例、入力－電圧自乗比例、電圧自乗フィードバックです。 ＊3 変圧器の一次側を制御される場合は、変圧器一次側制御保護機能付の購入を推奨します。 ＊4 設定器は、外部勾配設定器・外部手動設定器・二位置制御時の上限用／下限用外部設定器用です。 　 (外部で勾配設定・手動設定を両方行う場合や二位置制御時の上限用／下限用を行う場合は、設定器が２個必要になります。) ＊5 アクセサリは２種類以上、指定可能です。（例：－１－Ｂ：設定器１個・コネクタ付属および警報力ヒューズユニット付き） 　 －１・－２・－９、は、同時に指定できません。 5

外形寸法図 単位:mm 20A,30A,45A,60Aタイプ 取付穴位置 ※ 本体は、速断ヒューズ交換のために 　 前面が開閉します。 　 開閉のための間隔を考慮して取り付 　 けください。 　　 FAIL FREQ BOARD POWER HBA1 HBA2 THY.B OCR FUSE HEAT 20A,30A 45A,60A A A 143.9 168.9 68 B *1 B 161.9 186.9 2-M5 20以上 C C寸法 80A,100Aタイプ 20A,30A 45A,60A 80A,100A 150A,200A 276 301 311 322 取付穴位置 ● 取付方向は、放熱効果を高めるために 　 下図のように取付けてください。 FAIL FREQ BOARD FAIL POWER FREQ HBA1 BOARD HBA2 POWER THY.B HBA1 OCR HBA2 FUSE THY.B HEAT OCR FUSE HEAT 取付方向 86±0.2 20以上 110 176.6 4-M5 194.6 *1 150A,200Aタイプ 取付穴位置 FAIL FREQ BOARD POWER HBA1 HBA2 THY.B OCR FUSE HEAT 93±0.2 20以上 125.4 190 4-M5 208 *1 *1:コネクタプラグ(オプション)を挿入した時の寸法です。配線のスペースを考慮して取り付けてください。 6 198 198 240 100 182±0.2 以上 226±0.2 100以上 187±0.2 100 以上

外部結線例 主回路 入力部 V + + AC100-240V A - DC4～20mA/0～20mAの場合 DC0～5V/1～5V/0～10V N L /電圧パルスの場合 1 2 3 4 5 + V - + V - + A - + A - 表示部 1 2 3 1 2 3 設定キー 通信ポート 負　荷 2/T1 1/L1 (ヒータ) ショート FAIL FREQ ショート BOARD 電源 入力用 ＋ － ＋ － POWER AC100～240V コネクタ HBA1 表示 HBA2 ランプ THY.B 調節計 調節計 OCR FUSE * 主回路(2/T1)と電源端子(4番),主回路(1/L1)と電源端子(5番) 警報出力用 HEAT コネクタ の相を、必ず合わせて配線してください。 　配線を間違えると、正常に動作しません。 端子 3.2m Φ Ｄ Φ m以上 　また、負荷破損の原因になります。 サイズ Ｄ(mm) 5.5mm以下 端子サイズ 入力・ 電源端子 Φ Ｄ 主回路端子 端子 T1,L1 20A/30A 45A/60A 80A/100A 150A/200A 1～5 項目 Φ 4.3mm以上 6.4mm以上 8.4mm以上 10.5mm以上 3.2mm以上 Ｄ(mm) 9.5mm以下 13.2mm以下 22.6mm以下 28.5mm以下 5.5mm以下 □ 表示ランプの内容 □ コネクタの内容 ※ コネクタ(プラグ側)は、オプションになります。 INDICATION LAMP ランプ 内　容 入力用コネクタ FAIL FAIL FAIL(自己診断異常)時、点灯 ピン番号 内　　　容 FREQ １ FREQ １ 電源周波数異常時、点灯 ＋５Ｖ(勾配設定入力) BOARD ２ BOARD ２ ０Ｖ(勾配設定入力) ボード異常時、点灯 VOLT ３ VOLT ３ 勾配設定入力(勾配設定器による0～5V入力) HBA1 電源電圧異常時、点灯 ４ HBA1 ４ ヒータ断線警報１が警報時、点灯 ＋５Ｖ(手動設定入力) HBA2 ５ HBA2 ５ ０Ｖ(手動設定入力) THY.B ヒータ断線警報２が警報時、点灯 ６ OCR THY_B ６ 手動設定入力(手動設定器による0～5V入力) サイリスタブレークダウン時、点灯 ７ FUSE OCR ７ 外部接点入力１(DI1) 過電流警報時、点灯 HEAT FUSE ８ ８ ヒューズ断線警報時、点灯 外部接点入力２(DI2) HEAT ９ ９ 外部接点入力３(DI3) ヒートシンク温度異常時、点灯 10 10 ＊ヒータ断線警報は、２点の設定ができます。 0Ｖ(外部接点入力) 11 ※10-12番は内部で 11 0Ｖ(外部接点入力) 　つながっています。 12 12 0Ｖ(外部接点入力) 警報出力用コネクタ １ ピン番号 内　　　容 １ デジタル出力１(DO1):リレー接点出力 ２ ２ デジタル出力２(DO2):リレー接点出力 ３ ３ COM：コモン ・自動設定 ・自動/手動設定切換 ・自動/手動設定切換 ・手動設定 ・外部接点入力 ・警報出力 (勾配設定器付) (勾配設定器付) 勾配設定器 警報出力用 入力用コネクタ 入力用コネクタ ③ 入力用コネクタ 入力用コネクタ 入力用コネクタ コネクタ 勾配設定器 ① ① ② ① ① ① ※ 外部接点入力は、下記機能を ① ③ ② ② ① ② ② ② 割付できます。 ② ② ③ ③ ③ ③ ③ RUN/STOP ③ ① 警警 ④ 手動設定器 ④ 手動設定器 ④ 手動設定器 ④ ④ 自動/手動切換 報報 ⑤ ③ ⑤ ③ ⑤ ③ ⑤ ⑤ 警報インターロック解除 １２ ⑥ ② ⑥ ② ⑥ ② ⑥ 外部接点入力 ⑥ ヒータ断線警報機能 無効/有効 ⑦ ① ⑦ ① ⑦ ① ⑦ (DI1) ⑦ ソフトスタート 　　無効/有効 ⑧ クロー キーロック 　　　　無効/有効 電源 ズ：手動設定 ⑧ クロー ズ：手動設定 ⑧ ⑧ (DI2) ⑧ ⑨ オープン：自動設定 ⑨ オープン：自動設定 ⑨ ⑨ (DI3) 過電流警報 　　　　無効/有効 ⑨ メモリエリア切換 [DI2点使用] ⑩ ※ 自動/手動切換を ⑩ ※ 自動/手動切換を ⑩ ⑩ ⑩ ⑪ 　 DI1に割り付けた場合 ⑪ 　 DI1に割り付けた場合 ⑪ ⑪ ⑪ ⑫ ⑫ ⑫ ⑫ ⑫ アクセサリ ● 勾配設定、手動設定、上限・下限用設定器 :THV1P-S01 1 φ2.8 2 48 単位:mm M9 0 ● RS-422A用通信ケーブル ● 終端抵抗コネクタ ×0.75 型名 : 型名 : W-BW-01 40 50 60 30 70 W-BF-02-500 (0.5m) (RS-485用) 20 80 W-BF-02-1000 (1m) 10 90 0 100 W-BF-02-3000 (3m) 型名 : W-BW-02 (RS-422A用) 13.5 10 10 ① ③ ② 18.7 ボリウム（抵抗値5kΩ,変化特性:B) 目盛板 つまみ 6ピン 保守等でアクセサリのみを注文する場合は、下記のコードを指定してください。 品　名 コード 標準価格 6ピン 設 　定　 器 THV1P-S01 \1,500 入力コネクタ(プラグ側) THWP-C01 \1,000 警報出力コネクタ(プラグ側) THVAP-C01 \500 FAIL FAIL RS-422A FREQ FREQ 速断ヒューズは、サイリスタ本体の定格電流とは異なります。 BOARD RS-422A BOARD COM-A POWER POWER HBA1 HBA1 HBA2 HBA2 THY.B THY.B OCR OCR FUSE W-BF-02- W-BF-02- FUSE 品　名 コード 標準価格 備　　考 HEAT HEAT □□□□ □□□□ 20A THVAP-F20 \2,000 350GH-32UL-F 終端抵抗 30A THVAP-F30 \2,000 350GH-50UL-F W-BW-02 45A THVAP-F45 \2,000 350GH-63UL-F 60A THVAP-F60 \2,200 350GH-100UL-F 速断ヒューズ 80A ※2 THVAP-F45 (２個使用) \2,000 (１個の価格) 350GH-63UL-F 100A ※2 THVAP-F60 (２個使用) \2,200 (１個の価格) 350GH-100UL-F 前面から速断ヒューズを 150A ※2 THVAP-FB0(２個使用) \4,000 (１個の価格) 350GH-125UL-F 交換できます。 200A ※2 THVAP-FC0(２個使用) \4,400 (１個の価格) 350GH-160UL-F ※２ 80A用速断ヒューズは、45A用速断ヒューズ(THVAP-F45)を２個使用します。 　 100A用速断ヒューズは、60A用速断ヒューズ(THVAP-F60)を２個使用します。 150A・200A用速断ヒューズは、速断ヒューズ(150A:THVAP-FB0, 200A:THVAP-FC3)を２個使用します。 ※３　速断ヒューズは、㈱日之出電機製作所製です。備考欄は、㈱日之出電機製作所の型名です。 7 φ24 φ6 48 φ14.8 φ16.1

低電圧負荷仕様 AC60V～120V 温度調節計 THV-A1 (Z-1163) 温度センサ入力 制御出力 ■AC60V～120V仕様の低電圧負荷を高性能に電力操作可能。 （計器電源電圧はAC100～240V) ■定格電流は、AC20A, 30A, 45A, 60A, 100A 純金属系ヒータ等 THV-A1 ■定電圧・定電流・定電力制御機能等、THV-A1標準タイプの 機能は使用可能で、特殊な特性の負荷に対応できます。 　※変圧器１次側制御保護機能は付加できません。(磁束密度:約0.8T以下) ■CEマーク適合・UL／cUL規格取得済。 ※外形寸法・上記の仕様以外は、標準タイプと同じです。 ヒータへ ～ 負荷用電源 型名コード ※ 必ず、“Z-1163”を指定してください。 AC60～120V 仕 様 仕 様 コ ー ド 標 準 価 格 基 本 タ イ プ ＴＨＶ－Ａ １ ＰＺ －□＊□ □ □ □ □ □ Z-1163 電 源 単相用 １ 制 御 方 式 位相制御／ゼロクロス制御方式(出荷時：位相制御） ＰＺ AC20A ０２０ 基本 \45,000 AC30A ０３０ 基本 \48,000 AC45A ０４５ 基本 \62,000 定 格 電 流 AC60A ０６０ 基本 \70,000 AC80A ０８０ 基本 \82,000 AC100A １００ 基本 \92,000 DC 0～5V ４ DC 0～10V ５ 入 力 信 号 DC 1～5V ６ *1 DC 0～20mA ７ DC 4～20mA ８ 標準＋定電圧制御 ６ 標準＋定電圧制御＋定電流制御 Ｅ 加算 \15,000 出 力 モ ー ド (ヒータ断線警報・サイリスタブレークダウン警報・メモリエリア・電流リミッタ・過電流警報付) *2 標準＋定電圧制御＋定電力制御 Ｗ 加算 \15,000 (ヒータ断線警報・サイリスタブレークダウン警報・メモリエリア・電流リミッタ・過電流警報付) 速 断 ヒ ュ ー ズ 速断ヒューズなし Ｎ 速断ヒューズ内蔵 Ｆ 下記加算表参照 警 報 出 力 警報出力なし Ｎ 警報出力２点 Ａ 加算 \4,000 機能なし Ｎ ヒートシンク温度 ヒートシンク温度検出機能付 Ａ 加算 \5,000 検出機能／非直線 非直線性抵抗対応ヒータ断線機能付 Ｂ 加算 \10,000 性抵抗対応ヒータ ※ 出力モードのコードが“Ｅ”または“Ｗ”の場合、指定可能 断線機能 ヒートシンク温度検出機能付＋非直線性抵抗対応ヒータ断線機能付 Ｃ 加算 \15,000 ※ 出力モードのコードが“Ｅ”または“Ｗ”の場合、指定可能 通信機能なし Ｎ 通 信 機 能 RS-422A ４ 加算 \9,000 RS-485 ５ 加算 \9,000 設定器(ボリウム・つまみ・目盛板)１個＋コネクタ(プラグ側)付属 -１ 加算 \2,500 設定器(ボリウム・つまみ・目盛板)２個＋コネクタ(プラグ側)付属 -２ 加算 \4,000 ア ク セ サ リ 入力用コネクタ(プラグ側)付属 -９ 加算 \1,000 *4,*5,*6 警報出力用コネクタ(プラグ側)付属 -Ｂ 加算 \500 特 注 仕 様 負荷電源 AC60～120V、計器電源 AC100～240V， Z-1163 ●速断ヒューズ(コード:－Ｆ)加算表 定 格 電 流 20A,30A,45A 60A 80A 100A 150A 200A 加 算 価 格 \5,000 \5,200 \7,000 \7,400 \10,000 \12,000 ＊1 入力信号は、グループ内で切換可能です。接点入力は、コネクタからの入力になりますので、アクセサリでコネクタ(-1,-2,-9のいずれか)を指定してください。 グループ１ DC 0～20mA DC 4～20mA DC 0～5V DC 1～5V 電圧パルス DC0/12V 無電圧接点 グループ２ DC 0～10V 電圧パルス DC0/12V 電圧パルス DC0/24V 無電圧接点 ＊2 標準の出力モードは、入力－位相角比例、入力－電圧比例、入力－電圧自乗比例、電圧自乗フィードバックです。 ＊4 設定器は、外部勾配設定器・外部手動設定器・二位置制御時の上限用／下限用外部設定器用です。 (外部で勾配設定・手動設定を両方行う場合や二位置制御時の上限用／下限用を行う場合は、設定器が２個必要になります。) ＊5 アクセサリは２種類以上、指定可能です。（例：－１－Ｂ：設定器１個・コネクタ付属および警報力ヒューズユニット付き） －１・－２・－９、は、同時に指定できません。 ＊6 アクセサリは,THV-A1の標準と同じです。 THV-A1 使用上の注意 1 2 3 4 5 計器電源ライン 1) 計器用電源電圧 (AC100～240V) と、負荷用電源電圧 (AC60～120V) の位相を 合わせてください。位相が合っていないと、正常に動作しません。 トランス 2/T1 1/L1 2) トランスは、負荷の定格電力に対して、電力容量に余裕があるものを使用して 電源 負荷用電源 ください。(負荷定格電力の2 倍以上) 負　荷 AC100～240V AC60～120V ●ご使用のまえに取扱説明書をよくお読みの上、正しくお使いください。 輸出貿易管理令に関するご注意 ! ●本製品は、産業機械･工作機械･計測機器に使用されることを意図しています。 ●大量破壊兵器等（軍事用途･軍事設備等）で使用されることがないよう、最終用途や最終客先を （人命に係わる医療機器等には、ご使用にならないでください。 　調査してください。尚、再販売についても不正に輸出されないよう、十分に注意してください。 ●本製品の故障や異常でシステムの重大な事故を引き起こす場合には、事故防止のため、外部に適切な 模倣品に関するご注意 安全に関する 　保護装置を設置してください。 ご注意 ●弊社模倣品が出回っていますので、ご購入の際はご注意ください。模倣品自体の保証および模倣品に ●設置場所は、記載のない条件･環境を避けてください。 　よって引き起こされる故障・事故等のトラブルは一切責任を負いかねますので、ご了承ください。 理化工業株式会社 技術的なお問い合わせは、カスタマーサービス専用電話 03(3755)6622をご利用ください。 R 記載内容は、改良のためお断りなく変更することがあります。ご了承ください。 標準価格は消費税を含んでおりません。消費税は別途申し受けます。 本 社 東京都大田区久が原5-16-6 146-8515 03(3751)8111(代) 03(3754)3316 ホームページ　https://www.rkcinst.co.jp/ 東北営業所 宮城県富谷市成田2-3-3成田ビル 981-3341 022(348)3166(代) 022(351)6737 長 野 営 業 所 長野県長野市篠ノ井会855-1 ｴｰﾜﾝﾋﾞﾙ 388-8004 026(299)3211(代) 026(299)3302 名古屋営業所 名古屋市西区浅間1-1-20クラウチビル 451-0035 052(524)6105(代) 052(524)6734 大阪営業所 大阪市淀川区宮原4-5-36 ONEST 新大阪スクエア 532-0003 06(4807)7751(代) 06(6395)8866 広島営業所 広島市西区大宮1-14-1宮川ビル 733-0007 082(238)5252(代) 082(238)5263 九州営業所 熊 本 市 中 央 区 帯 山 6 - 7 - 1 2 0 862-0924 096(385)5055(代) 096(385)5054 茨城事業所 茨城県結城郡八千代町佐野1164 300-3595 0296(48)1073(代) 0296(49)2839 CTHVA07 Printed in Japan : SEP.2023 All Right Reserved
