このカタログ(THV40カラーカタログ)の内容

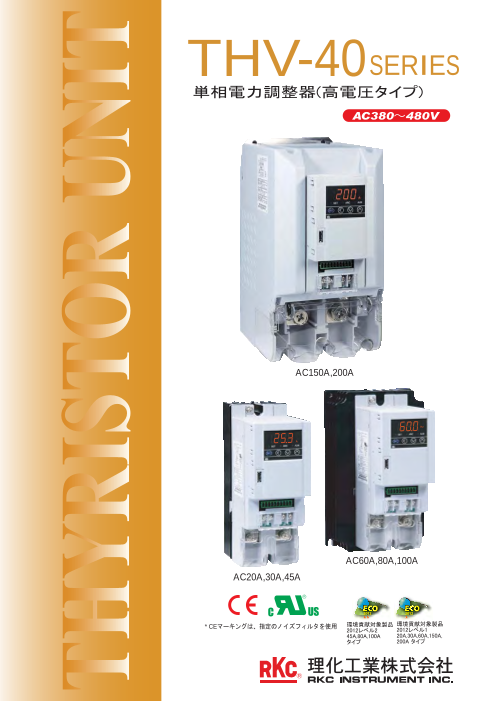

Page 1:RTHV-40単相電力調整器(高電圧タイプ)SERIES* CEマーキングは、指定のノイズフィルタを使用HzA2012 2012環境貢献対象製品2012レベル245A,80A,100Aタイプ環境貢献対象製品2012レベル120A,30A,60A,150A,200A タイプNEW AC150A,200AAC20A,30A,45AAC60A,80A,100A

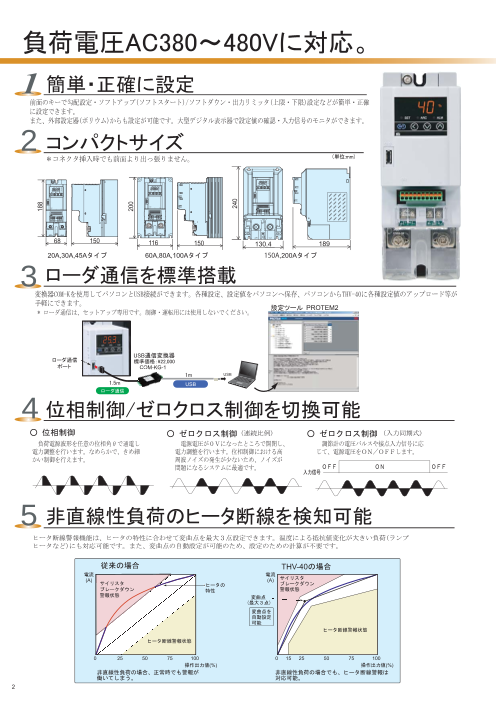

Page 2:負荷電圧AC380~480Vに対応。負荷電源波形を任意の位相角θで通電し電力調整を行います。なめらかで、きめ細かい制御を行えます。電源電圧が0Vになったところで開閉し、電力調整を行います。位相制御における高周波ノイズの発生が少ないため、ノイズが問題になるシステムに最適です。○ 位相制御 ○ ゼロクロス制御調節計の電圧パルスや接点入力信号に応じて、電源電圧をON/OFFします。○ ゼロクロス制御簡単・正確に設定コンパクトサイズ非直線性負荷のヒータ断線を検知可能前面のキーで勾配設定・ソフトアップ(ソフトスタート)/ソフトダウン・出力リミッタ(上限・下限)設定などが簡単・正確に設定できます。また、外部設定器(ボリウム)からも設定が可能です。大型デジタル表示器で設定値の確認・入力信号のモニタができます。ヒータ断線警報機能は、ヒータの特性に合わせて変曲点を最大3点設定できます。温度による抵抗値変化が大きい負荷(ランプヒータなど)にも対応可能です。また、変曲点の自動設定が可能のため、設定のための計算が不要です。変換器COM-Kを使用してパソコンとUSB接続ができます。各種設定、設定値をパソコンへ保存、パソコンからTHV-40に各種設定値のアップロード等が手軽にできます。(連続比例) (入力同期式)ONOFF OFF入力信号253ヒータ断線警報状態サイリスタブレークダウン警報状態ヒータ断線警報状態サイリスタブレークダウン警報状態0 1005025 75電流(A)0 100502515 75電流(A)変曲点従来の場合非直線性負荷の場合、正常時でも警報が働いてしまう。非直線性負荷の場合でも、ヒータ断線警報は対応可能。ヒータの特性操作出力値(%) 操作出力値(%)THV-40の場合変曲点を自動設定可能位相制御/ゼロクロス制御を切換可能(最大3点)42USBCOM-K-1APROTEM2設定ツールローダ通信を標準搭載USBローダ通信ポートローダ通信USB通信変換器* ローダ通信は、セットアップ専用です。制御・運転用には使用しないでください。CN2SET ARC ALMSETRKCA%HzCN11 5 10E1!2 -4-20mAVN L~100-240V2/T1 1/L118868 1503 4CN2SET ARC ALMA%HzCN11 5 10SETRKC1 2 -4-20mAVN L~100-240V!2/T1 1/L1200116 15020A,30A,45Aタイプ 60A,80A,100Aタイプ 150A,200Aタイプ(単位:mm)1m1.5m標準価格:\22,000*コネクタ挿入時でも前面より出っ張りません。240130.4 189SET ARC ALMA%HzSETRKC1 2 -4-20mAVN L~100-240V!CN272/T12/T11/L11/L1

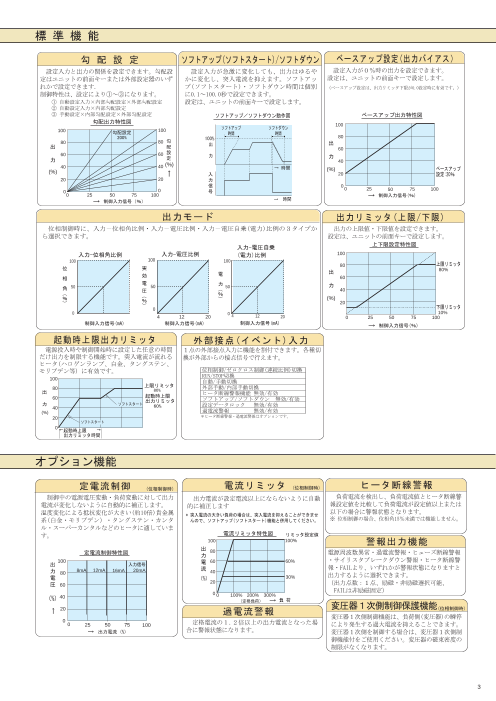

Page 3: 出力の上限値・下限値を設定できます。設定は、ユニットの前面キーで設定します。 設定入力が急激に変化しても、出力はゆるやかに変化し、突入電流を抑えます。ソフトアップ(ソフトスタート)・ソフトダウン時間は個別に0.1~100.0秒で設定できます。設定は、ユニットの前面キーで設定します。 設定入力と出力の関係を設定できます。勾配設定はユニットの前面キーまたは外部設定器のいずれかで設定できます.制御特性は、設定により①~③になります。→ 時間ソフトアップ/ソフトダウン動作図ソフトアップ時間ソフトダウン時間勾配設定(%)(%)制御入力信号(%)→勾配出力特性図↑出力出力100806040200100806040200100%→ 時間出力入力信号標 準 機 能オプション機能出力リミッタ(上限/下限)ソフトアップ(ソフトスタート)/ソフトダウン勾 配 設 定制御入力信号(%)→上下限設定特性図1008060402080%上限リミッタ10%下限リミッタ 電源投入時や制御開始時に設定した任意の時間だけ出力を制限する機能です。突入電流が流れるヒータ(ハロゲンランプ、白金、タングステン、モリブデン等) に有効です。 起動時上限出力リミッタ(%)出 力10080604020080%上限リミッタ起動時上限出力リミッタ 設定入力が0%時の出力を設定できます。設定は、ユニットの前面キーで設定します。(%)出力(%)1000制御入力信号(%)→ベースアップ出力特性図10080604020025 50 75ベースアップ設定(出力バイアス)ベースアップ設定:20% 位相制御時に、入力-位相角比例・入力-電圧比例・入力-電圧自乗(電力)比例の3タイプから選択できます。出力モード① 自動設定入力×内部勾配設定×外部勾配設定② 自動設定入力×内部勾配設定③ 手動設定×内部勾配設定×外部勾配設定100500位 相 角(%)4 12 204 12 20100500100500制御入力信号(mA) 制御入力信号(mA) 制御入力信号(mA)電 力(%)実効電圧(%)入力-位相角比例 入力-電圧比例入力-電圧自乗(電力)比例外部接点(イベント)入力(ベースアップ設定は、出力リミッタ下限が0.0設定時に有効です。)16mA 20mA8mA 12mA入力信号↑出力電圧(%)100806040200出力電流 (%)→ 制御中の電源電圧変動・負荷変動に対して出力電流が変化しないように自動的に補正します。温度変化による抵抗変化が大きい(約10倍)貴金属系(白金・モリブデン)・タングステン・カンタル・スーパーカンタルなどのヒータに適しています。 出力電流が設定電流以上にならないように自動的に補正します 負荷電流を検出し、負荷電流値とヒータ断線警報設定値を比較して負荷電流が設定値以上または以下の場合に警報状態となります。※ 位相制御の場合、位相角15%未満では機能しません。定電流制御特性図10025 50 750電流リミッタ特性図負 荷(定格負荷) →出力電流(%)100806040200リミッタ設定値30%60%100%定電流制御 電流リミッタ ヒータ断線警報300%200%100%0 定格電流の1.2倍以上の出力電流となった場合に警報状態になります。過電流警報警報出力機能60%起動時上限出力リミッタ時間ソフトスタートソフトスタート* 突入電流の大きい負荷の場合は、突入電流を抑えることができませんので、ソフトアップ(ソフトスタート)機能と併用してください。1000 25 50 75(位相制御時) (位相制御時)*ヒータ断線警報・過電流警報はオプションです。電源周波数異常・過電流警報・ヒューズ断線警報・サイリスタブレークダウン警報・ヒータ断線警報・FAILより、いずれかが警報状態になりますと出力するように選択できます。(出力点数:1点、励磁・非励磁選択可能、 FAILは非励磁固定)1点の外部接点入力に機能を割付できます。各種切換が外部からの接点信号で行えます。位相制御/ゼロクロス制御(連続比例)切換RUN/STOP切換自動/手動切換外部手動/内部手動切換ヒータ断線警報機能 無効/有効ソフトアップ/ソフトダウン 無効/有効設定データロック 無効/有効過電流警報 無効/有効3勾配設定200%1000 25 50 75変圧器1次側制御保護機能(位相制御時)変圧器1次側制御機能は、負荷側(変圧器)の瞬停により発生する過大電流を抑えることできます。変圧器1次側を制御する場合は、変圧器1次側制御機能付をご使用ください。変圧器の磁束密度の制限がなくなります。

Page 4:仕 様: 自然冷却冷 却 方 式: -15~+55℃ (動作保証範囲)許 容 周 囲 温 度: 5~95%RH(結露なきこと)絶対湿度:MAX.W.C 29g/m3 dry air at 101.3kPa許 容 周 囲 湿 度: 主回路端子、制御用電源端子と放熱器間:AC2500V, 1分間※ 150A,200Aの場合、制御用電源端子と放熱器間はAC2000V, 1分間 主回路端子、放熱器と入力端子間 :AC2500V, 1分間 制御用電源端子と入力端子間 :AC2300V, 1分間絶 縁 耐 圧: 主回路端子、制御用電源端子と放熱器間:20MΩ以上,DC500V 主回路端子、放熱器と入力端子間 :20MΩ以上,DC500V 制御用電源端子と入力端子間 :20MΩ以上,DC500V絶 縁 抵 抗: a)調整データ異常・バックアップ異常・A/D変換異常・ ウオッチドッグタイマー・電源電圧異常・b)異常時の動作:サイリスタ出力OFF、FAIL出力オープン自 己 診 断 機 能: 垂直取付取 付 方 法: 約1.3kg (20A, 30A, 45A), 約1.8kg (60A, 80A, 100A),約3.7kg(150A, 200A)質 量・自動/手動切換(外部手動設定はオプション)・勾配設定機能(外部設定はオプション)・ソフトアップ/ソフトダウン機能:0.0~100.0秒・外部接点入力(DI):1点、無電圧接点入力 (RUN/STOP,自動/手動切換,位相制御/ゼロクロス制御切換、ソフトアップ/ソフトダウン 無効/有効, 設定データロック 無効/有効、過電流警報 有効/無効・ヒートシンク温度異常(ヒートシンクの温度が120℃以上に なった場合、THV-40の出力OFF) * 150A, 200Aタイプのみ・二位置制御[外部上限・下限設定器(ボリウム)はオプション]・ローダ通信:RKC通信プロトコル専用、COM-Kを使用。標 準 機 能オプション機能・安全規格20~100A UL : UL508 [汚染度2] cUL : C22.2 No.14 [汚染度2]150A, 200A UL : UL60947-4-1 [汚染度2]cUL: C22.2 No.60947-4-1 [汚染度2]・CEマーキング 低電圧指令:EN60947-4-3 汚染度2, EMC指令:EN60947-4-3※ ただし、指定のノイズフィルタを使用 双信電機㈱製 NF3020C-SVB (20A) NF3030C-SVB (30A) NF3050C-SVB (45A) NF3060C-SVB (60A) HF3080C-SZC (80A) HF3100C-SZC (100A) HF3150C-SZC (150A) NF3200C-VZ (200A)規 格: AC20A, 30A, 45A, 60A, 80A, 100A, 150A, 200A定 格 電 流:負荷用電源電圧の0~98%:約AC30mA (負荷電圧480V rms 60Hz Ta=25℃):20A : 0.6A (定格電圧の98%出力時)30A以上:1A (定格電圧の98%出力時)出 力 電 圧 範 囲出力OFF時漏れ電流:20~100Aタイプ5VA以下 (AC100V時) 突入電流 5.6A以下8VA以下 (AC240V時) 突入電流 13.3A以下150A, 200Aタイプ12.5VA以下 (AC100V時) 突入電流 21A以下22.0VA以下 (AC240V時) 突入電流 55A以下消 費 電 力最 小 負 荷 電 流:電源周期の0.5周期入力サンプリング周期:AC323~528V(電源電圧変動を含む) 定格:AC380~480V負荷用電源電圧:AC85~264V(電源電圧変動を含む) 定格:AC100~240V制御用電源電圧: 50/60Hz共用(自動判別)周波数変動:負荷用電源電圧 50Hz±1Hz, 60Hz±1Hz 制御用電源電圧 50Hz±2Hz, 60Hz±2Hz電 源 周 波 数:勾配設定:0.0~200.0% (前面キー) 0~100% [外部設定器(ボリウム)]出力リミッタ(上限):0.0~100.0%(前面キー)出力リミッタ(下限):0.0~100.0%(前面キー)起動時出力リミッタ(上限):0.0~100.0%(前面キー)起動時出力リミッタ時間 :0~600秒(前面キー) ベースアップ設定(出力バイアス): -9.9~100.0%(前面キー)手動設定:0.0~100.0% (前面キー)0~100% [外部設定器(ボリウム)]出 力 モ ー ド : a)位相角比例・電圧比例・電圧自乗比例 b)定電流制御 ※ a)は、標準。b)はオプション。:位相制御/ゼロクロス制御(切換可能)制 御 方 式適 用 負 荷:直流電流入力 DC 4~20mA (入力インピーダンス:50Ω)直流電圧入力 DC 1~5V (入力インピーダンス:30kΩ)直流電圧入力 DC 0~10V (入力インピーダンス:30kΩ)電圧パルス入力 DC 0/12V (入力インピーダンス:30kΩ)入 力 信 号出 力 設 定 範 囲周囲温度特性0204060807010010 20 30 40 50 55周 囲 温 度(℃)定格電流(%)機 能定電流制御動 作 条 件 安 定 度電源電圧変動: 負荷用電源電圧の ±10%以内負荷変動:2倍以内±(定格電流の10%以内)制御機能の安定度内部発熱量定格電流(A)内部発熱量(W)20 30 45 60 80 10030 43 63 84 112 140150 200200 250・警報出力:1点、 出力:オープンコレクタ出力,シンク方式 許容負荷電流:100mA、負荷電圧:DC30V以下 励磁/非励磁選択可能 (FAILは非励磁のみ) (ヒータ断線警報、サイリスタブレークダウン警報、電源周波数異常、過電流警報、FAILから選択可能)・ヒータ断線警報 電流測定精度:最大定格電流の±5%または±2A (いずれか大きい方の値)4※1:変圧器1次側制御保護機能について変圧器1次側を制御する場合は、変圧器1次側制御保護機能付をご使用ください。変圧器1次側制御保護機能は、負荷側(変圧器)の瞬停により発生する過大電流を抑えることできます。変圧器1次側制御保護機能なしの場合は、過大電流が発生する場合がありますので、磁束密度1.25T以下の変圧器をご使用願います。また、必ずソフトアップ機能を有効にしてください。:位相制御:抵抗負荷, 変圧器1次側制御 ※1 変圧器1次側制御保護機能参照ゼロクロス制御:抵抗負荷オプション機能 ・電流リミッタ 設定範囲:0.0 ~ 22.0A (20Aタイプ) 0.0 ~ 33.0A (30Aタイプ) 0.0 ~ 50.0A (45Aタイプ) 0.0 ~ 66.0A (60Aタイプ) 0.0 ~ 88.0A (80Aタイプ) 0.0 ~110.0A (100Aタイプ) 0.0 ∼165.0A(150Aタイプ) 0.0 ∼220.0A(200Aタイプ)

Page 5:外形寸法図20A,30A,45Aタイプ60A,80A,100Aタイプ150A,200Aタイプ単位:mm取付穴位置174±0.22-M5 70200以上188±0.24-M5200以上120104±0.2● 取付方向は、放熱効果を高めるために 下図のように取付けてください。取付方向5CN2SET ARC ALMSETRKCA%HzCN11 5 10E1!2 -4-20mAVN L~100-240V2/T1 1/L118868 150CN2SET ARC ALMA%HzCN11 5 10SETRKC1 2 -4-20mAVN L~100-240V3 4!2/T1 1/L1200240116130.4150189*1*1取付穴位置CN2SET ARC ALMSETRKCA%HzCN11 5 10E1!2 -4-20mAVN L~100-240V2/T1 1/L13 4SET ARC ALMA%HzSETRKC1 2 -4-20mAVN L~100-240V!CN272/T12/T11/L11/L193±0.2226±0.2150以上4-M5100以上取付穴位置* 150A, 200Aタイプは、密着取り付けには対応していません。*1 密着取り付け時の最小間隔。

Page 6:型名コード仕 様 コ ー ド 標 準 価 格ア ク セ サ リ入 力 信 号警 報 出 力ヒータ断線警報電 流 リ ミ ッ タ定 電 流 制 御定 格 電 流設定器(ボリウム・つまみ・目盛板)1個+入出力コネクタ(プラグ側)付属設定器(ボリウム・つまみ・目盛板)2個+入出力コネクタ(プラグ側)付属ヒューズユニット(速断ヒューズ+ホルダ[1回路])付属UL対応ヒューズユニット(速断ヒューズ+ホルダ[1回路])付属入出力用コネクタ(プラグ側)付属THV-40PZPZ - *□□ □ □020030045060080100150200基本 \35,000基本 \37,000基本 \45,000基本 \50,000基本 \65,000基本 \85,000基本 \95,000基本\120,000加算 \1,000下記加算表参照下記加算表参照下記加算表参照下記加算表参照加算 \2,500加算 \4,000加算 \1,000NHBNA568V-1-2-6-7-9*2 設定器は、外部勾配設定器・外部手動設定器・二位置制御時の上限用/下限用外部設定器用です。 (外部で勾配設定・手動設定を両方行う場合や二位置制御時の上限用/下限用を行う場合は、設定器が2個必要になります。)*3 アクセサリは2種類以上、指定可能です。(例:-1-6:設定器1個・コネクタ付属およびヒューズユニット付き) -1・-2・-9、は、同時に指定できません。制 御 方 式基 本 タ イ プ仕 様*180A\4,000 \4,00060A45A20A 30A 100A定 格 電 流加 算 価 格●ヒューズユニット(速断ヒューズ+ホルダ[1回路]) “コード:-6”加算表●ヒータ断線警報・電流リミッタ・定電流制御“コード:H,B”加算表*2.*3*1 入力信号は、切換可能です。接点入力は、コネクタからの入力になりますので、アクセサリでコネクタ(-1,-2,-9のいずれか)を指定してください。6(単相用 AC380~480V)位相制御/ゼロクロス制御方式(出荷時:位相制御AC20AAC30AAC45AAC60AAC80AAC100AAC150AAC200ADC 0~10VDC 1~5VDC 4~20mA電圧パルス入力 DC 0/12V機能なしヒータ断線警報・電流リミッタ・定電流制御・変圧器1次側制御保護機能付非直線性抵抗対応ヒータ断線機能・電流リミッタ・定電流制御・変圧器1次側制御保護機能付警報出力なし警報出力1点\4,100 \4,200 \4,300 \4,80080A\4,100 \4,10060A45A20A 30A 100A 150A 200A定 格 電 流加 算 価 格●UL対応ヒューズユニット(速断ヒューズ+ホルダ[1回路]) “コード:-7”加算表\6,700 \6,700 \7,000 \7,000 \13,400 \19,000*アクセサリで入出力コネクタが必要です。注意THV-40の計器電源は、AC100~240Vになります。降圧トランスを別途用意してありますので必要な場合は注文時に別途ご指定願います。注文コード株式会社中央電機工業製備 考● 降圧トランス607056704(5x8)4(5x8)Max.9794端子台(カバー付)Max.109±1.5±1.5±1.5±2.5±1.5(M3ネジ)外形寸法図 結線例単位:mm!質量:約1.8kgCH1-4H381-006標 準 価 格(別売品)\10,000480 S0 240 - N L1 2 3 4mAV AC100-240V電源AC380~480VTHV-40P0AC240V※ 定格電流 150A, 200Aは指定できません。\5,000 \10,00020A,30A,45A,60A,80A,100A 150A, 200A定 格 電 流加 算 価 格 \15,000 \20,000型名コード H B H B

Page 7:アクセサリ・勾配設定、手動設定、上限・下限用設定器 :THVP-S01・ヒューズホルダー目盛板 つまみ14 29.5 16806410φ5248672-M435・出力指示計 :THV4P-V0332 3229.518.5φ54 0.50パネルカット1020304050607080901000484813.5 10 10φ24φ6M9×0.752φ2.8① ②③ボリウム(抵抗値5kΩ,変化特性:B)10φ16.1φ14.818.72-φ4THV4P-F20/F30/F45/F60/F80/FA0用ホルダ(UL未対応)THV4P-H01 ホルダ注文コード 内 容・注文コード設 定 器20A30A45A60A80A100A品 名 コード 標準価格THVP-S01THV4P-V03THV4P-C01THV4P-F20THV4P-F30\1,500\10,000\1,000\2,000\2,000\2,100\2,200\2,300出力電圧計コネクタ(プラグ側)THV4P-F45THV4P-F60THV4P-F80THV4P-FA0THV4P-H01\2,800\2,000\10,000速断ヒューズ速断ヒューズホルダTHVP-F2B/F3B/F4B/F6B/F8B/FAB用ホルダ(UL対応)THVP-F2B/F3B用(20A/30A用) THVP-F4B/F6B/F8B/FAB用(45A/60A/80A/100A用)THV4P-FBB/FCB用ホルダ(UL対応)THVP-H04 UL対応ホルダ注文コード 内 容THVP-H05 UL対応ホルダ注文コード 内 容THV4P-FBB用(150A用) THV4P-FCB用(200A用)THVP-H06 UL対応ホルダ注文コード 内 容THV4P-H07 UL対応ホルダ注文コード 内 容アクセサリのみを注文する場合は、下記のコードを指定してください。20,30A45,60,80,100A20A30A45A60A80A100A150A200A150A200A品 名 標準価格THVP-F3BTHVP-F4BTHVP-F6BTHVP-F2BTHVP-F8BTHVP-FABTHV4P-FBBTHV4P-FCBTHVP-H04THVP-H05THV4P-H06THV4P-H07コードUL対応速断ヒューズUL対応ヒューズホルダ35.671.2106.8142.414027110.587.575.553.040.0816 532.550.545φ4.4109.57.579.5615617.853.435.671.210432.53.2784516.5※ 速断ヒューズ・ヒューズホルダは、ドイツのSIBA GmbH & Co. KG製です。(ホルダ:4個)(ホルダ:3個)(ホルダ:2個)(ホルダ:1個)(ホルダ:4個)(ホルダ:3個)(ホルダ:2個)※端子は、押し締めタイプになります。\2,000\2,000\2,100\3,600\15,000\10,000\3,100\3,100\3,400\3,400\3,400\4,0005017906(20A)5017906(30A)5014006(50A)5014006(63A)5014006(80A)5014006(100A)51063045106005.1(.2.3)*1:速断ヒューズは、㈱日之出電機製作所製です。備考欄は、㈱日之出電機製作所製の型名です。型名の数字が定格電流です。*1*2備 考備 考速断ヒューズは、THV本体の定格電流とは異なる場合があります。*2:20A~100A用速断ヒューズは、ドイツのSIBA GmbH & Co. KG製です。備考欄は、SIBA GmbH & CO.KGの型名です。*3:150A, 200A用速断ヒューズは、アメリカのLittelfuse, Inc. 製です。 備考欄は、Littelfuse, Inc.の型名です。 2-M385φ4.561φ4.33742352-φ3.52-M6 1.583.4126ネジ取付、DINレール取付可DINレール取付用660GH-25UL660GH-40UL660GH-63UL660GH-80UL660GH-100UL660GHX-125HT6017(THV4P-F20/F30/F45/F60/F80/FA0用)㈱中央電機工業製降圧トランス CH1-4H381-0067㈱第一エレクトロニクス製:LSK-8CH*付属品:直列抵抗器(DM-41)57.2196.915.960.315.938.119.19.5228.69.5φ7.11(穴)φ12.7 12.757.212.744.528.6114.3ネジ取付JLLS200X (200A)JLLS250X (250A)LFT602001CSLFT604001CSφ7.11(穴)12.712.7φ7.11(穴)φ16.0φ16.0※ 速断ヒューズ・ヒューズホルダは、アメリカのLittelfuse,Inc.製です。

Page 8:調節計+ -・自動設定(勾配設定器付) ・自動/手動設定切換 ・自動/手動設定切換(勾配設定器付) ・手動設定外部結線例1 +2.5V(勾配設定入力)+2.5V(手動設定入力)2 勾配設定入力(勾配設定器による0~2.5V入力)手動設定入力(手動設定器による0~2.5V入力)0V(勾配設定入力・手動設定入力)346785外部接点入力:DI +□ コネクタの内容ピン番号 内 容9100V(外部接点入力):DI -入力部1 2・外部接点入力 ・警報出力入力用コネクタ□ 表示ランプの内容SET 設定モード時、点灯ARCALM 警報発生時、点灯ランプ 内 容端子ネジサイズ: M3X7(5.8 X 5.8 角座付)※ コネクタ(プラグ側)は、オプションになります。オープンコレクタ出力(警報出力):DO (+)オープンコレクタ出力(警報出力):DO (-)設定キー入出力用コネクタ入力・電源端子主回路端子 - N L1 2 3 4mAV AC100-240V2/T1 1/L1負 荷(ヒータ)電源AC380~480V主回路端子ネジサイズ主回路端子(2/T1,1/L1)端子項目* 計器用電源電圧と、負荷用電源電圧の位相を合わせてください。位相が合っていないと、正常に動作しません。20A/30A 45A/60A 80A/100A 100A/150A※ 自動/手動切換を DIに割り付けた場合※ 外部接点入力は、下記機能を割付できます。制御方式切換(位相/ゼロクロス制御)入力信号切換(自動/手動)手動入力切換(前面キー/外部設定器)RUN/STOP切換ソフトアップ/ソフトダウン無効/有効設定データロック 無効/有効ヒータ断線警報 無効/有効過電流警報 無効/有効CN2SET ARC ALMSETRKCA%HzCN11 5 10E1!2 -4-20mAVN L~100-240V2/T1 1/L13 4表示部単位表示部ローダ通信コネクタ入力信号切換スイッチ速断ヒューズ降圧トランス電源端子(3,4)M4 X 16 M6 X 16 M8 X 20M3 X 7(5.8 X 5.8 角座付)DC4~20mA,DC1~5VDC0~10V, DC0/12V非直線性抵抗対応ヒータ断線警報の折れ点自動算出中、点灯1 2 3 4 5 6 7 8 9 10未使用① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩①②③勾配設定器①②③勾配設定器手動設定器① ② ③入力用コネクタ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩手動設定器① ② ③入力用コネクタ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩クローズ:手動設定オープン:自動設定入力用コネクタ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩手動設定器① ② ③入力用コネクタ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩※ 自動/手動切換を DIに割り付けた場合クローズ:手動設定オープン:自動設定入力用コネクタ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩※ 警報出力は、下記種類を割付できます。ヒータ断線警報1ヒータ断線警報2電源周波数異常FAIL警報(非励磁固定)サイリスタブレークダウン警報1サイリスタブレークダウン警報2過電流警報( ) (-)* リレーを使用する場合は、ダイオード内蔵リレーまたはダイオードを配線してください。・出力電圧計の配線負 荷(ヒータ)V出力電圧計Printed in Japan All Right Reserved安全に関するご注意●ご使用のまえに取扱説明書をよくお読みの上、正しくお使いください。●本製品は、産業機械・工作機械・計測機器に使用されることを意図しています。 (人命に係わる医療機器等には、ご使用にならないでください。●本製品の故障や異常でシステムの重大な事故を引き起こす場合には、事故防止の ため、外部に適切な保護装置を設置してください。●設置場所は、記載のない条件・環境を避けてください。輸出貿易管理令に関するご注意●大量破壊兵器等(軍事用途・軍事設備等)で使用されることがないよう、最終用途や最終客先を 調査してください。尚、再販売についても不正に輸出されないよう、十分に注意してください。模倣品に関するご注意●弊社模倣品が出回っていますので、ご購入の際はご注意ください。模倣品自体の保証および模倣品に よって引き起こされる故障・事故等のトラブルは一切責任を負いかねますので、ご了承ください。C40THV03B!記載内容は、改良のためお断りなく変更することがあります。ご了承ください。標準価格は消費税を含んでおりません。消費税は別途申し受けます。直列抵抗器DM-41(付属品)理化工業株式会社東 北 営 業 所埼 玉 営 業 所長 野 営 業 所名古屋営業所大 阪 営 業 所広 島 営 業 所九 州 営 業 所茨 城 事 業 所本 社宮城県黒川郡富谷町成田2-3-3成田ビル埼玉県久喜市南栗橋1-13-2-101長野県長野市篠ノ井会855-1 エーワンビル名古屋市西区浅間1-1-20クラウチビル大阪市淀川区宮原4-5-36セントラル新大阪ビル広島市西区大宮1-14-1宮川ビル熊 本 市 中 央 区 帯 山 6 - 7 - 1 2 0茨城県結城郡八千代町佐野1164東京都大田区久が原5-16-6981-3341349-1117388-8004451-0035532-0003733-0007862-0924300-3595146-8515022(348)3166(代)0480(55)1600(代)026(299)3211(代)052(524)6105(代)06(4807)7751(代)082(238)5252(代)096(385)5055(代)0296(48)1073(代)03(3751)8111(代)022(351)67370480(52)1640026(299)3302052(524)673406(6395)8866082(238)5263096(385)50540296(49)283903(3754)3316ホームページ http://www.rkcinst.co.jp/RM10 X 25
