単相電力調整器（サイリスタユニット SCR） THV-10（150A, 200A）

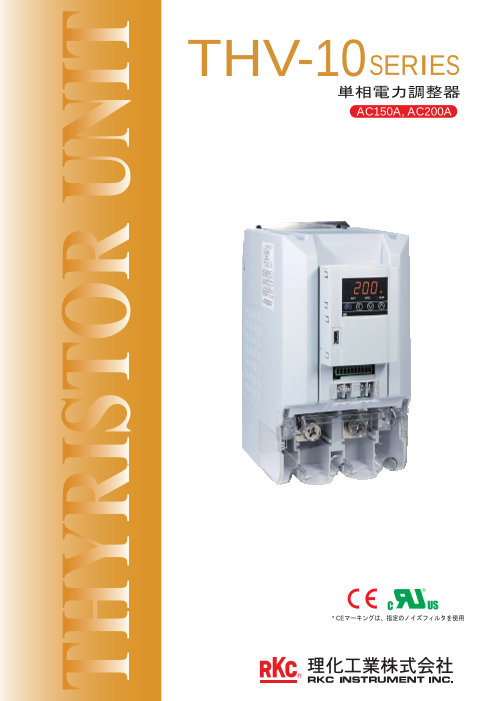

THV-10SERIES 単相電力調整器 AC150A, AC200A * CEマーキングは、指定のノイズフィルタを使用 R

負荷電流150A,200Aの高容量に対応。 簡単・正確に設定 ローダ通信を標準搭載 前面のキーで勾配設定・ソフトアップ(ソフトスタート)/ソフトダウン・出 変換器COM-Kを使用してパソコンとUSB接続ができます。各種設定、設定値を 力リミッタ(上限・下限)設定などが簡単・正確に設定できます。 パソコンへ保存、パソコンからTHV-10に各種設定値のアップロード等が手軽 また、外部設定器(ボリウム)からも設定が可能です。大型デジタル表示器 にできます。 で設定値の確認・入力信号のモニタができます。 * ローダ通信は、セットアップ専用です。制御・運転用には使用しないでください。 設定ツール PROTEM2 A USB通信変換器 位相制御/ゼロクロス制御を切換可能 COM-KG-1 ローダ通信 ポート 標準価格：\22,000 1m USB ○ 位相制御 1.5m USB 負荷電源波形を任意の位相角θで ローダ通信 通電し電力調整を行います。 なめらかで、きめ細かい制御を行え 非直線性負荷のヒータ断線を検知可能 ます。 ヒータ断線警報機能は、ヒータの特性に合わせて変曲点を最大３点設定でき ○ ゼロクロス制御（連続比例) ます。 電源電圧が０Ｖになったところで 温度による抵抗値変化が大きい負荷(ランプヒータなど)にも対応可能です。 開閉し、電力調整を行います。 また、変曲点の自動設定が可能のため、設定のための計算が不要です。 位相制御における高周波ノイズの発 電流 サイリスタ 生が少ないため、ノイズが問題にな (A) ブレークダウン るシステムに最適です。 警報状態 変曲点 (最大３点) ○ ゼロクロス制御（入力同期式) 変曲点を 調節計の電圧パルスや接点入力信 自動設定 ＯＦＦ ＯＮ ＯＦＦ 入力信号 可能 号に応じて、電源電圧をON/OFFます。 ヒータ断線警報状態 0 15 25 50 75 100 操作出力値(%) 標 準 機 能 勾 配 設 定 ソフトアップ(ソフトスタート)/ソフトダウン ベースアップ設定(出力バイアス） 出力リミッタ(上限/下限) 　設定入力と出力の関係を設定できます。 　設定入力が急激に変化しても、出力はゆ 　設定入力が0%時の出力を設定できます。 　出力の上限値・下限値を設定できます。 勾配設定はユニットの前面キーまたは外部 るやかに変化し、突入電流を抑えます。ソ (ベースアップ設定は、出力リミッタ下限が0.0 設定器のいずれかで設定できます. フトアップ(ソフトスタート)・ソフトダウ 設定時に有効です。) ン時間は個別に0.1～100.0秒で設定できま す。 勾配出力特性図 ソフトアップ／ソフトダウン動作図 ベースアップ出力特性図 上下限設定特性図 100 100 勾配設定 ソフトアップ ソフトダウン 100 100 上限 200% リミッタ 80 80 時間 時間 勾 100% 80 80 80% 出 配 出 出 出 60 60 設 力 60 60 力 40 40 定 力 ベース 40 力 (%) アップ 40 (%) → 時間 (%) 設定: (%) 下限 20 20 ↑ 入 20 20％ 20 リミッタ 10% 0 0 力 0 25 50 75 100 信 00 25 50 75 100 0 25 50 75 100 →制御入力信号（％） 号 →　時間 →制御入力信号(％) →制御入力信号(％) 出力モード 起動時上限出力リミッタ 外部接点(イベント)入力 　位相制御時に、入力－位相角比例・入力－電圧比例・入力－電圧自乗 　電源投入時や制御開始時に設定した任意の時間だ １点の外部接点入力に機能を割付できます。 (電力)比例の３タイプから選択できます。 け出力を制限する機能です。突入電流が流れるヒー 各種切換が外部からの接点信号で行えます。 入力-位相角比例 入力-電圧比例 入力-電圧自乗(電力)比例 タ(ハロゲンランプ、白金、タングステン、モリブデ 100 100 100 ン等) に有効です。　 位相制御/ゼロクロス制御(連続比例)切換 位　 実 100 RUN/STOP切換 自動/手動切換 相　 効 電　 上限リミッタ 80 出 80% 外部手動/内部手動切換 電 力 角50 50 50 　 60 起動時上限 圧 ソフトスタート ヒータ断線警報機能 無効/有効 出力リミッタ ％ 力 40 ％ 40% ソフトアップ/ソフトダウン　無効/有効 ％ (%) 20 設定データロック 　無効/有効 0 0 ソフトスタート 過電流警報 　　　　無効/有効 4 12 20 4 12 20 0 4 12 20 0 起動時上限出力 ＊ヒータ断線警報・過電流警報はオプションです。 制御入力信号(mA) 制御入力信号(mA) 制御入力信号(mA) リミッタ時間 オプション機能 定電流制御 (位相制御時) 電流リミッタ (位相制御時) ヒータ断線警報 警報出力機能 　制御中の電源電圧変動・負荷変動に対し 　出力電流が設定電流以上にならないよ 　負荷電流を検出し、負荷電流値とヒータ 　電源周波数異常・過電流警報・ヒューズ て出力電流が変化しないように自動的に うに自動的に補正します 断線警報設定値を比較して負荷電流が設定 断線警報・サイリスタブレークダウン警報 補正します。 * 突入電流の大きい負荷の場合は、突入電流を 値以上または以下の場合に警報状態となり ヒータ断線警報・FAILより、いずれかが警 温度変化による抵抗変化が大きい(約10倍) 抑えることができませ んので、ソフトアップ ます。 報状態になりますと出力するように選択で ヒータに適しています。　 (ソフトスタート)機能と併用してください。 ※ 位相制御の場合、位相角15％未満では機能 きます。 しません。 （出力点数：１点、励磁・非励磁選択可能、 定電流制御特性図 電流リミッタ特性図 リミッタ 　FAILは非励磁固定） 設定値 100 100 100% 出 入力信号 変圧器１次側制御保護機能(位相制御時) 過電流警報 (位相制御時) 力 80 8mA 12mA 16mA 20mA 出 80 　変圧器１次側制御機能は、負荷側(変圧 　定格電流の１.２倍以上の出力電流とな 電 力 圧 60 電 60 60% 器)の瞬停により発生する過大電流を抑え った場合に警報状態になります。 流 ることできます。 40 (%) 40 (%) 30% 変圧器１次側を制御する場合は、変圧器 20 １次側制御機能付をご使用ください。 ↑ 20 変圧器の磁束密度の制限がなくなります。 0 0 0 25 50 75 100 0 100% 200% 300% （定格負荷） → 出力電流 (%) → 負 荷 2 ( ) ( ) ( )

仕　様 定 格 電 流 : AC150A, 200A 絶 縁 抵 抗: 主回路端子、制御用電源端子と放熱器間：20MΩ以上,DC500V 制 御 方 式 :位相制御／ゼロクロス制御（切換可能） 　主回路端子、放熱器と入力端子間　　　：20MΩ以上,DC500V 適 用 負 荷 　制御用電源端子と入力端子間 ：20MΩ以上,DC500V :位相制御：抵抗負荷, 　　　　　 変圧器１次側制御 自 己 診 断 機 能 : a)調整データ異常・バックアップ異常・Ａ/Ｄ変換異常・ 　　　　　　　※１ 変圧器１次側制御保護機能参照 　 ウオッチドッグタイマー・電源電圧異常・ ゼロクロス制御：抵抗負荷 b)異常時の動作：サイリスタ出力OFF、FAIL出力オープン 入 力 信 号 取 付 方 法 :直流電流入力 DC 4～20mA (入力インピーダンス:50Ω) : 垂直取付 直流電圧入力 DC 1～5V (入力インピーダンス:30kΩ) 質 量 : 約3.7kg（150A, 200A) 直流電圧入力 DC 0～10V (入力インピーダンス:30kΩ) 標 準 機 能 ・自動/手動切換(外部手動設定はオプション） 電圧パルス入力 DC 0/12V (入力インピーダンス:30kΩ) ・勾配設定機能(外部設定はオプション) 入力サンプリング周期 :電源周期の0.5周期 ・ソフトアップ/ソフトダウン機能：0.0～100.0秒 最 小 負 荷 電 流 :1A (定格電圧の98%出力時) ・外部接点入力(DI)：１点、無電圧接点入力　 出 力 電 圧 範 囲:負荷用電源電圧の0～98％ (RUN/STOP,自動/手動切換,位相制御/ゼロクロス制御切換、 出力OFF時漏れ電流:約AC27mA (負荷電圧200V rms 60Hz Ta=25℃) ソフトアップ/ソフトダウン 無効/有効, 負荷用電源電圧 :AC85～264V(電源電圧変動を含む) 定格:AC100～240V 　 設定データロック 無効/有効、過電流警報 有効/無効 ・ヒートシンク温度異常（ヒートシンクの温度が120℃以上に 制御用電源電圧 :AC85～264V(電源電圧変動を含む) 定格:AC100～240V 電 源 周 波 数 : 50/60Hz 　なった場合、THV-10の出力OFF) 共用(自動判別) ・二位置制御 周波数変動：負荷用電源電圧 50Hz±1Hz, 60Hz±1Hz ［外部上限・下限設定器(ボリウム)はオプション］ 　　　　　　制御用電源電圧 50Hz±2Hz, 60Hz±2Hz ・ローダ通信:RKC通信プロトコル専用、COM-Kを使用。 消 費 電 力:12.5VA以下 (AC100V時) 突入電流 21A以下 22.0VA以下 (AC240V時) 突入電流 55A以下 オプション機能 ・警報出力：１点、 出 力 設 定 範 囲:勾配設定：0.0～200.0％ (前面キー) 　　出力:オープンコレクタ出力,シンク方式 　　　　　 0～100% [外部設定器(ボリウム)] 　　　　 許容負荷電流：100mA、負荷電圧:DC30V以下 出力リミッタ(上限)：0.0～100.0％(前面キー) 　 　励磁／非励磁選択可能 (FAILは非励磁のみ） 出力リミッタ(下限)：0.0～100.0％(前面キー) 　　(ヒータ断線警報、サイリスタブレークダウン警報、 起動時出力リミッタ(上限)：0.0～100.0％(前面キー) 電源周波数異常、過電流警報、FAILから選択可能) 起動時出力リミッタ時間　：0～600秒(前面キー)　 ・ヒータ断線警報 ベースアップ設定(出力バイアス) 　　電流測定精度：最大定格電流の±5％または±2A : -9.9～100.0％(前面キー) 　　　　　　　　　（いずれか大きい方の値） 手動設定：0.0～100.0％ (前面キー) ・電流リミッタ 0～100％　 [外部設定器(ボリウム)] 　　設定範囲：0.0 ～165.0A(150Aタイプ) 　　　　　　　0.0 ～220.0A(200Aタイプ) 出 力 モ ー ド: a)位相角比例・電圧比例・電圧自乗比例 　b)定電流制御 規 格 ・安全規格 UL : UL60947-4-1 [汚染度2] 　※ a)は、標準。b)はオプション。 cUL: C22.2 No.60947-4-1 [汚染度2] 冷 却 方 式: 自然冷却 ・CEﾏｰｷﾝｸﾞ 低電圧指令：EN60947-4-3 許 容 周 囲 温 度: －15～＋55℃ (動作保証範囲） 　　　　　　　汚染度2, 許 容 周 囲 湿 度 : 5～95％RH(結露なきこと） 　　　 EMC指令：EN60947-4-3 絶対湿度：MAX.W.C 29g/m3 dry air at 101.3kPa ※ ただし、指定のノイズフィルタを使用 絶 縁 耐 圧 : 主回路端子と放熱器間：AC2500V, 1分間 　　双信電機㈱製 HF3150C-SZC (150A) 漏れ電流7mA 制御用電源端子と放熱器間はAC2000V, 1分間　 　　　　　　　　 NF3200C-VZ (200A) 漏れ電流10mA 主回路端子、放熱器と入力端子間：AC2500V, 1分間 ※１：変圧器１次側制御保護機能について 　制御用電源端子と入力端子間：AC2300V, 1分間 変圧器１次側を制御する場合は、変圧器１次側制御保護機能付をご使用ください。 変圧器１次側制御保護機能は、負荷側(変圧器)の瞬停により発生する過大電流を 抑えることできます。 変圧器１次側制御保護機能なしの場合は、過大電流が発生する場合がありますので、 磁束密度1.25T以下の変圧器をご使用願います。 また、必ずソフトアップ機能を有効にしてください。 制御機能の安定度 内部発熱量 周囲温度特性 機 能 動 作 条 件 安 定 度 定格電流(Ａ) 150 200 100 電源電圧変動: 内部発熱量(Ｗ) 200 250 定 電源電圧の ±(定格電流の10% 80 定電流制御 　負荷用 　±10%以内 以内) 格70 電60 負荷変動：2倍以内 流40 (％) 20 0 10 20 30 40 50 55 周 囲 温 度（℃） 外形寸法図 単位:mm ● 取付方向は、放熱効果を高めるために 取付穴位置 　 下図のように取付けてください。 % Hz A SET ARC ALM SET 93±0.2 RKC CN2 % Hz A SET ARC ALM SET RKC ! CN2 1 2 + V 4-20mA - N ～100- 240V L 7 2/T1 1/L1 取付方向 ! 1 2 2/T1 1/L1 + V 4-20mA - N ～100- 240V L 7 2/T1 1/L1 2/T1 1/L1 130.4 189 4-M5 150以上 * 密着取付には、対応していません。 3 240 100 226±0.2 以上

型名コード 仕 様 仕 様 コ ー ド 標 準 価 格 基 本 タ イ プ （単相用 AC100～240V) ＴＨＶ－１０ ＰＺ － □＊□ □ □ 制 御 方 式 位相制御／ゼロクロス制御方式(出荷時：位相制御 ＰＺ AC150A 定 格 電 流 １５０ 基本 \82,000 AC200A ２００ 基本\110,000 *1 DC 0～10V ５ 入 力 信 号 DC 1～5V ６ DC 4～20mA ８ 電圧パルス入力 DC 0/12V Ｖ ヒータ断線警報 機能なし Ｎ 電 流 リ ミ ッ タ ヒータ断線警報・電流リミッタ・定電流制御・変圧器１次側制御保護機能付 Ｈ 加算 \15,000 定 電 流 制 御 非直線性抵抗対応ヒータ断線機能・電流リミッタ・定電流制御・変圧器１次側制御保護機能付 Ｂ 加算 \20,000 警報出力なし Ｎ 警 報 出 力 警報出力１点 *アクセサリで入出力コネクタが必要です。 Ａ 加算 \1,000 *２.*３ 設定器(ボリウム・つまみ・目盛板)１個＋入出力コネクタ(プラグ側)付属 -１ 加算 \2,500 ア ク セ サ リ 設定器(ボリウム・つまみ・目盛板)２個＋入出力コネクタ(プラグ側)付属 -２ 加算 \4,000 ＵＬ対応ヒューズユニット（速断ヒューズ＋ホルダ[１回路]）付属 -７ 下記加算表参照 入出力用コネクタ(プラグ側)付属 -９ 加算 \1,000 ●ＵＬ対応ヒューズユニット（速断ヒューズ＋ホルダ[１回路]) “コード:－７”加算表 定 格 電 流 150A 200A 加 算 価 格 \20,000 \60,000 ＊1 入力信号は、切換可能です。接点入力は、コネクタからの入力になりますので、アクセサリでコネクタ(-1,-2,-9のいずれか)を指定してください。 ＊2 設定器は、外部勾配設定器・外部手動設定器・二位置制御時の上限用／下限用外部設定器用です。 　 (外部で勾配設定・手動設定を両方行う場合や二位置制御時の上限用／下限用を行う場合は、設定器が２個必要になります。) ＊3 アクセサリは２種類以上、指定可能です。（例：－１－７：設定器１個・コネクタ付属およびＵＬ対応ヒューズユニット付き） 　 －１・－２・－９、は、同時に指定できません。 アクセサリ ・勾配設定、手動設定、上限・下限用設定器 :THV1P-S01 ・出力指示計 :THVP-V01/V02 80 パネルカット 10 φ2.8 2 48 2-φ4 M9×0.75 14 29.5 16 64 32 32 40 50 60 10 2-M3 35 30 70 20 80 10 90 0 100 13.5 10 10 ① ③ ② 18.7 +0 .5 2-M4 ボリウム 目盛板 0 つまみ 54 φ （抵抗値5kΩ,変化特性:B) ・ヒューズホルダー ・注文コード THV4P-FBB/FCB用ホルダ(UL対応) ネジ取付 アクセサリのみを注文する場合は、下記のコードを指定してください。 速断ヒューズは、THV本体の定格電流とは異なる場合があります。 THV4P-FBB用(150A用) THV4P-FCB用(200A用) 　　 : THVP-H06 :THVP-H07 品　名 コード 標準価格 備　　考 設 　定　 器 THV1P-S01 \1,500 57.2 44.5 THVP-V01 60.3 出力電圧計 \7,000 ㈱第一エレクトロニクス製:LSK-8CH 150V 38.1 57.2 THVP-V02 15.9 \7,000 ㈱第一エレクトロニクス製:LSK-8CH 300V 19.1 コネクタ(プラグ側)THV4P-C01 \1,000 φ7.11 15.9 12.7 28.6 φ7.11(穴) (穴) φ16.0 12.7 UL対応 *1 150A THV4P-FBB \6,500 JLLS200X (200A) φ12.7 12.7 速断ヒューズ 200A THV4P-FCB \38,000 JLLS250X (250A) UL対応 150A THV4P-H06 \13,500 LFT602001CS ヒューズホルダ 200A THV4P-H07 \22,000 LFT604001CS *1:速断ヒューズは、アメリカのLittelfuse, Inc. 製です。 φ7.11(穴) 　 備考欄は、Littelfuse, Inc.の型名です。　 φ16.0 12.7 ●ご使用のまえに取扱説明書をよくお読みの上、正しくお使いください。 輸出貿易管理令に関するご注意 ! ●本製品は、産業機械･工作機械･計測機器に使用されることを意図しています。 ●大量破壊兵器等（軍事用途･軍事設備等）で使用されることがないよう、最終用途や最終客先を 　（人命に係わる医療機器等には、ご使用にならないでください。 　調査してください。尚、再販売についても不正に輸出されないよう、十分に注意してください。 ●本製品の故障や異常でシステムの重大な事故を引き起こす場合には、事故防止の 模倣品に関するご注意 安全に関する 　ため、外部に適切な保護装置を設置してください。 ●弊社模倣品が出回っていますので、ご購入の際はご注意ください。模倣品自体の保証および模倣品に ご注意 ●設置場所は、記載のない条件･環境を避けてください。 　よって引き起こされる故障・事故等のトラブルは一切責任を負いかねますので、ご了承ください。 理化工業株式会社 技術的なお問い合わせは、カスタマーサービス専用電話 03(3755)6622をご利用ください。 R 記載内容は、改良のためお断りなく変更することがあります。ご了承ください。 標準価格は消費税を含んでおりません。消費税は別途申し受けます。 本 社 東京都大田区久が原5-16-6 146-8515 03(3751)8111(代) 03(3754)3316 ホームページ　https://www.rkcinst.co.jp/ 東北営業所 宮城県富谷市成田2-3-3成田ビル 981-3341 022(348)3166(代) 022(351)6737 長 野 営 業 所 長野県長野市篠ノ井会855-1 ｴｰﾜﾝﾋﾞﾙ 388-8004 026(299)3211(代) 026(299)3302 名古屋営業所 名古屋市西区浅間1-1-20クラウチビル 451-0035 052(524)6105(代) 052(524)6734 大阪営業所 大阪市淀川区宮原4-5-36 ONEST 新大阪スクエア 532-0003 06(4807)7751(代) 06(6395)8866 広島営業所 広島市西区大宮1-14-1宮川ビル 733-0007 082(238)5252(代) 082(238)5263 九州営業所 熊 本 市 中 央 区 帯 山 6 - 7 - 1 2 0 862-0924 096(385)5055(代) 096(385)5054 茨城事業所 茨城県結城郡八千代町佐野1164 300-3595 0296(48)1073(代) 0296(49)2839 C10THV06 Printed in Japan : APR.2025 All Right Reserved 196.9 9.5 φ24 φ6 48 228.6 114.3 9.5 φ14.8 φ16.1 φ52 67 48 18.5 29.5
