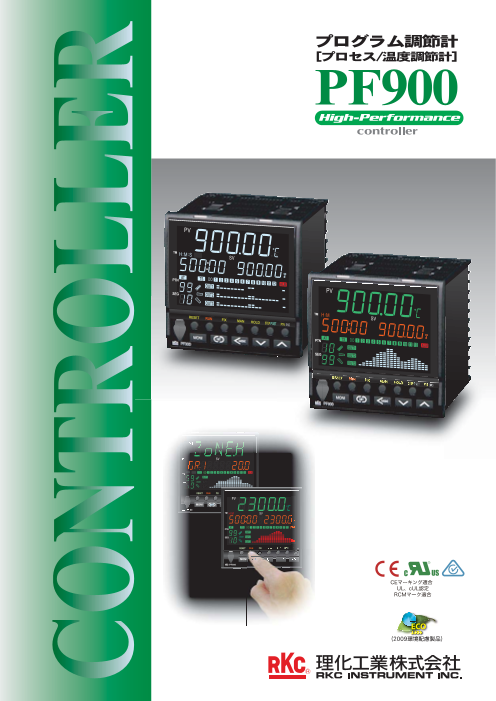

プログラム調節計（温度調節計） PF900

CEマーキング適合 UL、cUL認定 RCMマーク適合

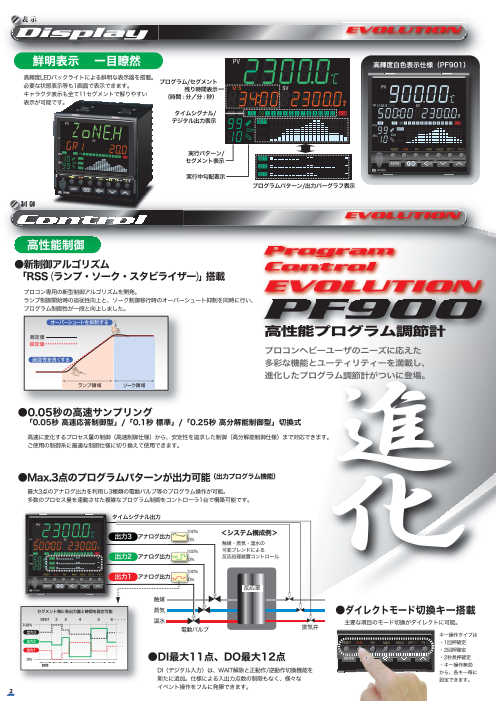

表 示 Display EVOLUTION 鮮明表示 一目瞭然 PV 高輝度白色表示仕様（PF901） 高輝度LEDバックライトによる鮮明な表示器を搭載。 プログラム/セグメント 必要な状態表示等も1画面で表示できます。 残り時間表示 M S SV PV キャラクタ表示も全て11セグメントで解りやすい （時間 : 分／分 : 秒） 表示が可能です。 TM H M S SV タイムシグナル/ AT REM TS DO ALM デジタル出力表示 OUT1 AT TS ALM PTN OUT2 OUT1 SEG OUT2 TM OUT3 OUT3 RESET RUN FIX MAN HOLD STEP P SET PTN END 実行パターン/ セグメント表示 OUT1 MONI OUT2 PF900 実行中勾配表示 OUT3 プログラムパターン/出力バーグラフ表示 制 御 Control EVOLUTION 高性能制御 Program ●新制御アルゴリズム Control 「RSS (ランプ・ソーク・スタビライザー)」搭載 プロコン専用の新型制御アルゴリズムを開発。 EVOLUTION ランプ制御開始時の追従性向上と、ソーク制御移行時のオーバーシュート抑制を同時に行い、 プログラム制御性が一段と向上しました。 PF900 オーバーシュートを抑制する 高性能プログラム調節計 測定値 設定値 プロコンヘビーユーザのニーズに応えた 追従性を良くする 多彩な機能とユーティリティーを満載し、 進化したプログラム調節計がついに登場。 ランプ領域 ソーク領域 ●0.05秒の高速サンプリング 　「0.05秒 高速応答制御型」/「0.1秒 標準」/「0.25秒 高分解能制御型」切換式 高速に変化するプロセス量の制御（高速制御仕様）から、安定性を追求した制御（高分解能制御仕様）まで対応できます。 ご使用の制御系に最適な制御仕様に切り換えて使用できます。 ●Max.3点のプログラムパターンが出力可能（出力プログラム機能） 最大3点のアナログ出力を利用し3種類の電動バルブ等のプログラム操作が可能。 多数のプロセス量を連動させた複雑なプログラム制御をコントローラ1台で構築可能です。 タイムシグナル出力 PV 100% ＜システム構成例＞ TM 出力3 アナログ出力 M S SV 0% 触媒・蒸気・温水の 可変ブレンドによる AT TS DO ALM 100% PTN OUT1 出力2 アナログ出力 反応処理装置コントロール 0% SEG OUT2 OUT3 100% RESET RUN FIX MAN HOLD STEP P SET PTN END 出力1 アナログ出力 0% MONI PF900 反応室 M 触媒 M セグメント毎に各出力量と時間を設定可能 蒸気 ●ダイレクトモード切換キー搭載 M SEG1 2 3 4 5 6・・・・ 温水 100% 主要な項目のモード切換がダイレクトに可能。 電動バルブ 排気弁 出力3 ・・・・ キー操作タイプは 出力2 ・・・・ RESET RUN FIX MAN HOLD STEP P SET PTN END ・1回押確定 ・・・・ 出力1 ・2回押確定 0% ●DI最大11点、DO最大12点 MONI ・2秒長押確定 時間 ・キー操作無効 DI（デジタル入力）は、WAIT解除と正動作/逆動作切換機能を から、各キー毎に 新たに追加。仕様による入出力点数の制限もなく、様々な 設定できます。 イベント操作をフルに発揮できます。 2

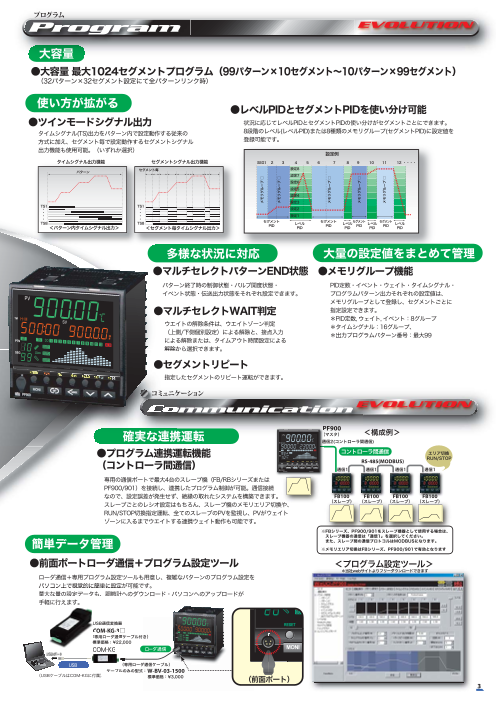

プログラム Program EVOLUTION TM コミュニケーション CommunicationEVOLUTION PF900 PV TM H M S SV AT TS ALM PTN OUT1 SEG OUT2 OUT3 RESET RUN FIX MAN HOLD STEP P SET PTN END RS-485(MODBUS) MONI PF900 FB100 FB100 FB100 FB100 OUT3 TM RESET COM-KG-3□ MONI W-BV-03-1500 3

仕 様 入　　　力 プログラム制御 入力の種類 a) 温度・電流・低電圧入力グループ 時間精度 ±0.01％ of Reading または 入力サンプリング時間の大きい方 　　　・熱電対入力 プログラム記憶数 最大99パターン（可変） 　　　　　K, J, E, T, R, S, B, N, PLII, W5Re/W26Re, U, L, PR40-20 セグメント記憶数 最大1024セグメント 　※但し、１パターンあたりの最大セグメント数は99セグメント以内 　　　・測温抵抗体入力 　＊ホールド、ステップ、早送り/巻き戻し機能付 　　　　　Pt100, JPt100 (3線式) セグメントタイム 0時間0分～500時間00分 または 0分0秒～500分00秒 　　　・直流電圧入力　（入力インピーダンス　1MΩ以上） セグメントリピート 1～9999回　 　　　　　DC 0～1V, DC 0～100mV, DC 0～10mV 実行回数 　※ １設定でセグメントのリピート無効 　　　　　DC －100～＋100mV, DC －10～＋10mV, DC －1～＋1V パターンリピート 1～10000回　 　b) 高電圧入力グループ 実行回数 　※10000設定で無限回実行 　　　・直流電圧入力　（入力インピーダンス　1MΩ） リンクパターン番号 0～99パターン ※0設定でパターンリンクなし 　　　　　DC 0～5V, DC1～5V, DC0～10V, DC－5～＋5V, DC－10～＋10V パターンエンド出力時間 0時間00分～500時間00分 または　0分00秒～500分00秒 　c) 電流入力グループ 　※0設定でON継続 　　　・直流電流入力　（入力インピーダンス　50Ω） タイムシグナル 0～16　 　　　　　DC 4～20mA, DC 0～20mA　 メモリグループ番号 　※0設定で割付なし 　＊ユニバーサル入力（グループの切換は側面のディップスイッチ切換が必要）　　 出力プログラム 0～（128÷最大セグメント数） サンプリング周期 0.1秒（0.05秒／0.25秒に切換可能） パターン番号選択 　※0設定で割付なし 信号源抵抗の影響 0.2μV/Ω（熱電対入力) 　※最大セグメント数・・・パターン数×セグメント数の設定におけるセグメント数 許容入力導線の影響 スパンの約0.01%(測温抵抗体入力）　※ただし１線あたり最大10Ω以内 プログラム開始動作 a)　任意の設定値（リセット時のＳＶ値）からスタート 入力断線時の動作 a)　熱電対入力：　アップスケール/ダウンスケール　*切換可能 b)　測定入力値からスタート（時間固定） b)　測温抵抗体入力：　アップスケール c)　測定入力値からスタート（時間短縮） c)　高電圧入力：　ダウンスケール（０付近表示） d)　測定入力値とパターンの交点を検索し、そこまで時間を進めてスタート（開始時、HOLD 状態） d)　低電圧入力：　アップスケール／ダウンスケール切り換え可能 e)　測定入力値とパターンの交点を検索し、そこまで時間を進めてスタート（開始時、RUN 状態） e)　電流入力：　ダウンスケール（0付近の値を指示） プログラム開始時の ウエイト条件メモリ番号 ： 0～8 デジタルフィルタ 0.1～100.0秒で設定可能（０秒でＯＦＦ） ウエイト条件選択 　※0設定でウエイトなし PVバイアス ±入力レンジスパン ＊ウエイトゾーン判定による解除、接点入力（トリガ）による解除、 PVレシオ 0.001～9.999 　タイムアウトによる解除を選択可能 開平演算機能 演算式：　PV＝　√（入力値）×PVレシオ＋PVバイアス ウエイト機能 a)　ウエイトゾーン上側 ローレベルカットオフ：　0.00～25.00% of スパン 　①温度入力 ： 0～200℃、0.0～200.0℃、または、0.00～200.00℃ 　②電圧電流入力 ： 0.0～20.0％ of 入力スパン 　　※ 0設定でウエイト機能OFF b)　ウエイトゾーン下側 制　　　御 　①温度入力 ： －200～0℃、－200.0～0.0℃、または、－199.99～0.00℃ 　②電圧電流入力 ： －20.0～0.0％ of 入力スパン 制御方式 a)　ブリリアントⅡPＩＤ制御　＊正動作/逆動作切換可能 　　※ 0設定でウエイト機能OFF b)　ブリリアントⅡPＩＤ制御加熱冷却制御（空冷/水冷/冷却ゲインリニアタイプ） c)　ウエイトタイムアウト（設定時間経過すると無条件に時間再開） c)　ブリリアントⅡPＩＤ位置比例制御　＊正動作/逆動作切換可能 　0時間0分～500時間00分、または0分0秒～500分00秒 　* a)～c)切換可能 　　※ 0設定で機能OFF オートチューニング a) PID動作（正／逆動作）または位置比例動作用オートチュ－ニング パターンエンド出力機能 *パターンリピート，パターンリンク，トータルパターンのリンク時に0.5秒間ON b) 加熱冷却動作（空冷/水冷/冷却ゲインリニアタイプ）用オートチュ－ニング ＊割付にてDO を選択可能 学習型 ＲＥＳＥＴ時に、プログラムソーク領域を検索し、セグメント順にＡＴを行う機能 　※ON/OFF動作選択可能 オートチューニング *ランプセグメント実行/非実行選択可能 　※パターンエンド時の制御出力/イベント/伝送出力それぞれの 設定範囲 a) 比例帯　：0/0.0/0.00～入力スパン（℃）（温度入力） 　　　　"動作OFF/継続"状態および、位置比例制御時の開/閉出力動作選択可能 　　　　　　　　　　入力スパンの0.0～1000.0%（電圧・電流入力） タイムシグナル出力機能 a) タイムシグナル 　　　　　　　　　　　* 0設定時は二位置動作 　①点数 ： 8 点（TS1～TS8） ＊開始と終了のセグメント、 b) 積分時間　：0/0.0～3600/3600.0秒　*0設定で積分動作OFF 　②出力先 ： 最大12 点（リレー出力4 点含む）、DO・OUT2,3 割付で指定 　時間を設定するタイムシグ c) 微分時間　：0/0.0～3600/3600.0秒　*0設定で微分動作OFF 　③タイムシグナルメモリグループ番号　：16グループ 　ナルと、セグメント毎に d) 冷却側比例帯　：1(0.1, 0.01)～入力スパン（℃）（温度入力） 　ON/OFF を管理する 　④メモリ記憶数 ： １６グループ×１６メモリ 　　　　　　　　　　　　　　　　 入力スパンの0.1～1000.0%（電圧・電流入力）　 　セグメントシグナルの 　⑤開始セグメント ： 1～セグメント数（セグメント数最大値＝９９） e) 冷却側積分時間　：0/0.0～3600/3600.0秒　*0設定で積分動作OFF 　いずれか選択可能。 　⑥開始時間 ： 0時間0分～500時間00分 または、0分0秒～500分00秒 f) 冷却側微分時間　：0/0.0～3600/3600.0秒　*0設定で微分動作OFF 　⑦終了セグメント ： 1～セグメント数（セグメント数最大値＝９９） g) オーバーラップ/デッドバンド　：－スパン～＋スパン（℃）（温度入力） 　　（但し、開始セグメント≦終了セグメント） 　　　　　　　　　　　　　　　　　　　　　　　　　－100～＋100% of スパン（電圧・電流入力）　 　⑧終了時間 ： 0時間0分～500時間00分 または、0分0秒～500分00秒 h) 制御応答パラメータ　：Slow, Medium, Fast b) セグメントシグナル i)　二位置動作時の動作すきま　：温度入力 ：０(0.0/0.00)～100(100.0/100.00)（℃） 　セグメント毎に、ＴＳ１～ＴＳ８、個別にON/OFFを設定可能 ＊セグメント毎に固定値を出力する機能 　　　　　　　　　　 　　　　　　　　　　 電圧・電流入力 ：0.0～100.0％ of スパン 出力プログラム機能 　　OUT1～3 の機能選択を出力プログラムに割り付けることにより有効 j) 出力リミッタ　：－5.0～+105.0％　＊上下限、加熱側/冷却側個別設定可能 a)　出力プログラムパターン数 ：1～（128÷最大セグメント数） k) 比例周期　：0.1～100.0秒（最低ON/OFF時間0～1000ms設定可能） 　※最大セグメント数・・・パターン数×セグメント数の設定におけるセグメント数（最大99） l) 冷却側比例周期　：0.1～100.0秒（最低ON/OFF時間0～1000ms設定可能） ｂ)　設定項目:　出力プログラム値１～3 ： 各－5.0～＋105.0％（独立設定） m) マニュアルリセット　：－100.0～＋100.0% その他機能 パターン/セグメントコピー機能、タグ名称設定機能（パターン毎）、 n) リセット時の出力　：－5.0～105.0%　＊加熱側/冷却側個別設定可能 データクリア（初期設定）機能、パターン/セグメント残り時間表示機能 o) オーバーラップ/デッドバンド基準点：0.0～1.0 　＊0.0 で加熱基準 p) 冷却アンダーシュート抑制係数（USS） ： 0.000～1.000 q) ランプソークスタビライザー（ＲＳＳ）　：0.0～1.0　*0.0設定で機能OFF メモリグループ レベルPID a) レベル数 ： ８レベル（ＰＩＤグループ1～８） b）レベル設定範囲 ： 入力レンジ下限値～入力レンジ上限値　＊レベル設定1～7にて設定　 PIDメモリ a)　メモリグループ番号：　0～8（0設定でレベルPID機能が有効） b)　設定項目：　比例帯、積分時間、微分時間、制御応答パラメータ、 　　　　　　　　　　　　　冷却側比例帯、冷却側積分時間、冷却側微分時間、 位置比例制御 　＊開度帰還抵抗入力なしでも位置比例制御は使用可能です 　　　　　　　　　　　　　デッドバンド/オーバーラップ、中立帯、マニュアルリセット、 　　　　　　　　　　　　　出力リミッタ上限および下限、冷却側出力リミッタ コントロールモータ時間 5～1000秒 　　　　　　　　　　　　　上限および下限、二位置動作すきま上限および下限、 積算出力リミッタ OFFおよびコントロールモータ時間の0.1～200.0%（0.0設定でOFF） 　　　　　　　　　　　　　ＬＢＡ時間、LＢＡデッドバンド ※開度帰還抵抗入力がある場合は無効 イベントメモリ a)　メモリグループ番号：　0～8（0設定でイベントOFF） 中立帯 0.1～20.0% b)　設定項目：　イベント1～4設定値 動作すきま 中立帯の1/2固定 ウェイトメモリ a)　メモリグループ番号：　0～8（0設定でウェイトOFF） RESET時の弁動作 a) Close：OFF,　Open：OFF／　b) Close：ON,　Open：OFF／　c) Close：OFF,　OPEN：ON b)　設定項目：　ウエイトゾーン上側設定値、ウエイトゾーン下側設定値、 　* a)～c)　選択可能 　　　　　　　　　　　　　ウエイト解除トリガ選択、ウエイトタイムアウト設定値 ※開度帰還抵抗入力なし､または　開度帰還抵抗入力断線時の動作選択 タイムシグナルメモリ a)　メモリグループ番号：　0～16（0設定でタイムシグナルOFF） b)　メモリ番号 ： 1～16 （1グループに16個の設定が可能） 性　　　能 c)　設定項目：　タイムシグナル出力先、開始セグメント番号、 　　　　　　　　　　　　　タイムシグナル開始時間、終了セグメント番号、 測定精度 a)熱電対入力 　　　　　　　　　　　　　タイムシグナル終了時間 　　タイプ K, J, T, E, PLII, U, L （注1） 出力プログラムパターン a)　パターン番号 ： 1～(128÷セグメント最大値) ※但し最大９９まで 　　 －100℃未満：　±1.0℃ b)　セグメント番号 ： 1～セグメント最大値 　　 －100～＋500℃：　±0.5℃ c)　設定項目：　出力プログラム値1～3 　　 500℃以上：　±(表示値の0.1%) 　　タイプ N, S, R, W5Re/W26Re （注2） 　　 0℃未満：　±2.0℃ モード切換 　　 0～1000℃：　±1.0℃ 　　 1000℃以上：　±(表示値の0.1%) 運転モード リセットモード（RESET)／プログラム制御モード（RUN）／定値制御モード（FIX）／マニュアル制御モード（MAN） 　　タイプ PR40-20 （注2） 切換後 　　 400℃未満：　±20℃ モード切換時の動作 　　 400～1000℃未満　±10℃ リセットモード プログラム制御モード 定値制御モード マニュアル制御モード 　　 1000℃以上：　±(表示値の0.1%) リセット リセット時の制御出力を 制御演算結果から動作開始 　　タイプ B （注2） モード マニュアル設定値として動作開始 　　 400℃未満：　±70.0℃ プログラム制御モードの 　　 400～1000℃未満　±1.4℃ プログラム制御 定値制御時の 最終出力を 　　 1000℃以上：　±(表示値の0.1%) モード SVで動作継続 マニュアル出力設定値として b)測温抵抗体入力 切 動作継続 　　 200℃未満：　±0.2℃ 換 前 リセット時の 　　 200℃以上：　±(表示値の0.1%) 定値制御モードの 定値制御 制御出力を c)直流電圧・電流入力 プログラム制御時の 最終出力を モード 出力 　　　±(スパンの0.1%) SVで動作継続(*) マニュアル出力設定値として 冷接点温度補償誤差 ±1.0℃（周囲温度 5～40℃) 動作継続 　*周囲温度－10～＋55℃にて±1.5℃以内 マニュアル制御 マニュアル出力設定値にバンプレスして （注1）－100℃未満は精度保証外 モード 制御継続 （注2）Ｒ，Ｓ，W5Re/W26Re，Ｂ，PR40-20入力の４００℃未満は精度保証外 (*)プログラム状態は、リセットしない限り保持され、プログラム制御モードとなった場合、保持されている状態からスタートします。 4 (*)バンプレス動作の時でも、変更したモードの制御動作がP・PD動作および二位置動作時は出力がバンプします。

FBR DO DI 5

3 PF900 PF901 4 M 5 V 6 □ 7 D 8 N M V □ D K02 N K06 V K09 □ K23 D K35 3 K41 4 K42 4 J15 C J16 J27 N J29 T T06 F T13 N T16 1 T19 4 S04 5 S06 W S07 X R05 Y R07 R08 D E06 N E08 1 E17 2 E20 B03 F B04 D N02 G N05 A A02 W A05 Z A06 C W03 W04 W06 U04 U08 L04 L05 F01 F02 D21 D25 D34 D35 D36 P10 P21 P26 P29 P30 P31 101 201 301 401 CTL-6-P-N 501 CTL-12-S56-10L-N 601 901 KFB400-511 902 903 904 905 CTL-6-P-N CTL-12-S56-10L-N 約130 25 約100 40 701 14.5 801 M3深さ4 6 10 21 30 7.5 15 30 40

イニシャルセットコード表 DO種類コード表 ① ② ③ ④ ⑤ ⑥ ⑦ DO種類 コード 仕　　　様 イニシャルセットコード 機能なし N ① デジタル入力割付 デジタル入力割付表 参照 □ 上限偏差 Ａ 下限偏差 Ｂ ② デジタル出力１ （DO1）割付 DO種類コード表 参照 参考 □ 上下限偏差（上下限共通設定） Ｃ 範囲内（上下限共通設定） Ｄ ③ デジタル出力2 DO種類コード表 参照 参考 待機付き上限偏差 Ｅ （DO2）割付 □ 待機付き下限偏差 Ｆ ④ デジタル出力3 待機付き上下限偏差（上下限共通設定） Ｇ DO種類コード表 参照 参考 （DO3）割付 □ 上限入力値 Ｈ 下限入力値 Ｊ デジタル出力4 ⑤ DO種類コード表 参照 参考 （DO4）割付 □ 待機付き上限入力値 Ｋ 待機付き下限入力値 Ｌ CT 1、2 ともに 未使用 N ヒータ断線警報１（ＨＢＡ１） Ｐ CT 1：CTL-6-P-N　　 CT 2：未使用　 P ⑥ ＣＴの種類 CT 1：CTL-12-S56-10L-N　　 CT 2：未使用 S ヒータ断線警報２（ＨＢＡ２） Q 制御ループ断線警報（ＬＢＡ） R CT 1、2 ともに CTL-6-P-N T CT 1、2 ともに CTL-12-S56-10L-N U ＦＡＩＬ Ｓ 通信 １ なし N ＦＢＲ入力断線警報 T 範囲内（上下限独立設定） Ｕ ⑦ 通信機能 １ RKC標準プロトコル (ANSI X3.28) 1 MODBUSプロトコル 2 上限設定値 Ｖ 下限設定値 Ｗ ＊通信機能 2はコントローラ間通信専用になります。 上下限偏差（上下限独立設定） Ｘ 待機付き上下限偏差（上下限独立設定） Ｙ 参考 イニシャルセットコードを指定しない場合は、DO1：上限偏差警報、DO2：待機付き下限偏差警報、 上限MV値 1 DO3：タイムシグナル1、DO4：パターンエンド　で工場出荷されます。 下限MV値 2 上限冷却MV値 3 下限冷却MV値 4 タイムシグナル１ 5 ●オプションのデジタル出力5（DO5）～デジタル出力12（DO12）についても、同様に本機の タイムシグナル２ 6 　　パラメータ設定にてDOの種類の設定が可能です。 タイムシグナル３ 7 タイムシグナル４ 8 パターンエンド出力 9 デジタル入力割付表 コード DI1 　　　　　　　DI2 　　　　　　　DI3 　　　　　　　DI4 　　　　　　　DI5 　　　　　　　DI6　　　　　　　 DI7 　　　　　　　DI8 　　　　　　　DI9　　　　　　　 DI10 　　　　　　　DI11 0 パターンＮｏ．切換 パターンNo.SET RESET RUN STEP HOLD パターンＮｏ．切換 1 パターンＮｏ．切換 パターンNo.SET RESET RUN STEP パターンＮｏ．切換 2 WAIT解除 WAIT解除 WAIT解除 WAIT解除 WAIT解除 WAIT解除 パターンＮｏ．切換 パターンNo.SET 3 WAIT解除 WAIT解除 WAIT解除 WAIT解除 WAIT解除 WAIT解除 パターンＮｏ．切換 4 WAIT解除 WAIT解除 WAIT解除 WAIT解除 WAIT解除 WAIT解除 RESET RUN STEP HOLD 正動作/逆動作切換 仕様設定例 ●型式指定例 入力：　PR40-20熱電対　Max.1800℃　0.1℃分解能 （イニシャルセットコードも指定する場合） 制御：　加熱制御（出力：4～20mA） デジタル出力：　リレー接点出力4点 デジタル出力1（DO1）：上限偏差警報、　デジタル出力2（DO2）：パターンエンド デジタル出力3（DO3）：タイムシグナル1、　デジタル出力4（DO4）：タイムシグナル2 伝送出力：　1点（DC 0～10V） デジタル入力：　WAIT解除＋パターンNo.切換（パターンNo.SET付） 通信：　RS-232C（MODBUS）＋コントローラ間通信 型式コード PF900-8N5-□*4NW2-FF01 イニシャルセットコード 2-A956-N2 ① 出力1（加熱側）：　4～20mA　コード→8 ② 出力2（冷却側）：　なし　コード→N ① デジタル入力割付：　WAIT解除, パターンNo.切換, パターンNo.SET　コード：2 ③ 出力3（伝送出力）：　DC0～10V　コード→5 ④ 電源電圧 ② DO1機能割付： 上限偏差警報　　コード→A ③ DO2機能割付： パターンエンド　　コード→9 ⑤ デジタル出力：　DO4点　DO 1～4 (リレー接点) *標準装備　コード→4 ④ DO3機能割付： タイムシグナル1　　コード→5 　 ⑥ CT・開度帰還入力　なし コード→N ⑤ DO4機能割付： タイムシグナル2　　コード→6 　 ⑥ CTの種類： なし　コード→N　 ⑦ 通信機能・デジタル入力：　通信１：RS-232C, 通信２：ｺﾝﾄﾛｰﾗ間通信、デジタル入力(DI1～6)：６点　コード→W *DI7～11は標準装備 ⑦ 通信1プロトコル：　MODBUS　　コード→2 ⑧ 出荷時設定の指定：入力、イニシャル設定あり コード→2 ⑨ 制御動作種類：　ＡＴ付ＰＩＤ動作（逆動作）　コード→F ⑩ 入力・レンジ種類：　PR20-40 0.0～1800.0℃　　コード→F01 7

! R http://www.rkcinst.co.jp/ C900PF08 Printed in Japan : JUL.2025 OBB8H(P)　All Rights Reserved.
