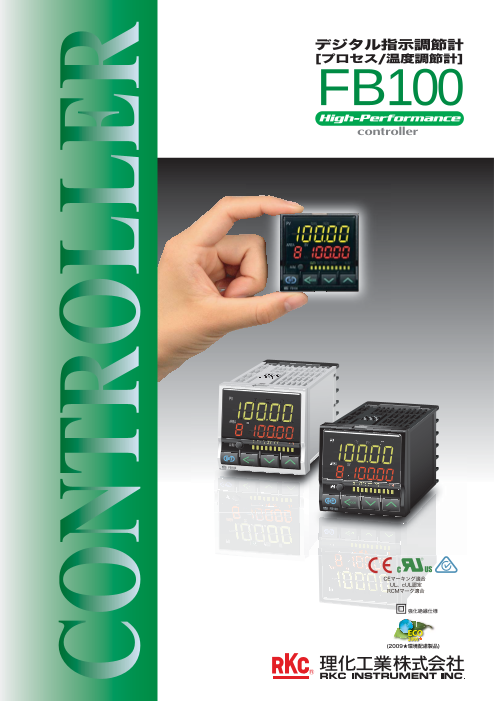

デジタル指示調節計（プロセス/温度調節計）　FB100

デジタル指示調節計 [プロセス/温度調節計] FB100 High-Performance controller CEマーキング適合 UL、cUL認定 RCMマーク適合 強化絶縁仕様 ECO 2009 (2009★環境配慮製品) R

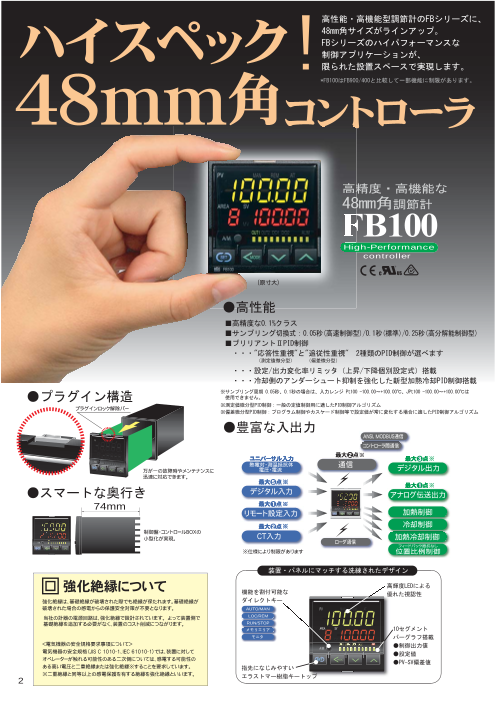

高性能・高機能型調節計のFBシリーズに、 !48mm角サイズがラインアップ。 FBシリーズのハイパフォーマンスな 制御アプリケーションが、 限られた設置スペースで実現します。 *FB100はFB900/400と比較して一部機能に制限があります。 高精度・高機能な 48mm角調節計 FB100 High-Performance controller ●高性能 ■高精度な0.1%クラス ■サンプリング切換式：0.05秒(高速制御型)/0.1秒(標準)/0.25秒(高分解能制御型) ■ブリリアントⅡPID制御 　・・・"応答性重視"と"追従性重視"　2種類のPID制御が選べます （測定値微分型） （偏差微分型） 　・・・設定/出力変化率リミッタ（上昇/下降個別設定式）搭載 　・・・冷却側のアンダーシュート抑制を強化した新型加熱冷却PID制御搭載 ※サンプリング周期 0.05秒、0.1秒の場合は、入力レンジ Pt100 -100.00～+100.00℃、JPt100 -100.00～+100.00℃は ●プラグイン構造 　使用できません。 ※測定値微分型PID制御：一般の定値制御用に適したPID制御アルゴリズム ※偏差微分型PID制御：プログラム制御やカスケード制御等で設定値が常に変化する場合に適したPID制御アルゴリズム ●豊富な入出力 ●スマートな奥行き 74mm 装置・パネルにマッチする洗練されたデザイン 高輝度LEDによる 機能を割付可能な 優れた視認性 ダイレクトキー AUTO/MAN LOC/REM RUN/STOP メモリエリア 10セグメント モニタ バーグラフ搭載 ●制御出力値 ●設定値 ●PV-SV偏差値 指先になじみやすい 2 エラストマー樹脂キートップ

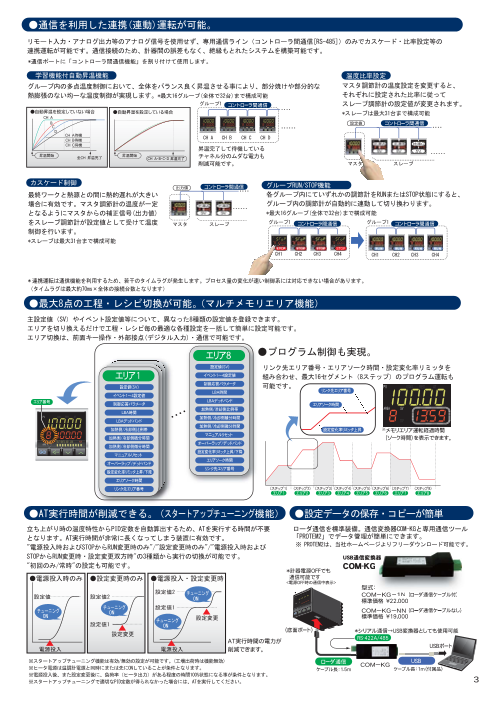

●通信を利用した連携(連動)運転が可能。 リモート入力・アナログ出力等のアナログ信号を使用せず、専用通信ライン（コントローラ間通信[RS-485]）のみでカスケード・比率設定等の 連携運転が可能です。通信接続のため、計器間の誤差もなく、絶縁もとれたシステムを構築可能です。 *通信ポートに「コントローラ間通信機能」を割り付けて使用します。 学習機能付自動昇温機能 温度比率設定 グループ内の多点温度制御において、全体をバランス良く昇温させる事により、部分焼けや部分的な マスタ調節計の温度設定を変更すると、 熱膨張のない均一な温度制御が実現します。*最大16グループ(全体で32台)まで構成可能 それぞれに設定された比率に従って グループ1 スレーブ調節計の設定値が変更されます。 *スレーブは最大31台まで構成可能 設定値 CH A CH B CH C CH D 昇温完了して待機している チャネル分のムダな電力も 削減可能です。 マスタ スレーブ カスケード制御 出力値 グループRUN/STOP機能 最終ワークと熱源との間に熱的遅れが大きい 各グループ内にていずれかの調節計をRUNまたはSTOP状態にすると、 場合に有効です。マスタ調節計の温度が一定 グループ内の調節計が自動的に連動して切り換わります。　 となるようにマスタからの補正信号(出力値) *最大16グループ(全体で32台)まで構成可能 をスレーブ調節計が設定値として受けて温度 マスタ スレーブ グループ1 グループ1 制御を行います。　　　 *スレーブは最大31台まで構成可能 STOP STOP STOP STOP RUN RUN RUN RUN CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 ＊連携運転は通信機能を利用するため、若干のタイムラグが発生します。プロセス量の変化が速い制御系には対応できない場合があります。 （タイムラグは最大約70ms×全体の接続台数となります） ●最大8点の工程・レシピ切換が可能。（マルチメモリエリア機能） 主設定値（SV）やイベント設定値等について、異なった8種類の設定値を登録できます。 エリアを切り換えるだけで工程・レシピ毎の最適な各種設定を一括して簡単に設定可能です。 エリア切換は、前面キー操作・外部接点(デジタル入力)・通信で可能です。 ●プログラム制御も実現。 リンク先エリア番号・エリアソーク時間・設定変化率リミッタを 組み合わせ、最大16セグメント（8ステップ）のプログラム運転も 可能です。 ●AT実行時間が削減できる。（スタートアップチューニング機能） ●設定データの保存・コピーが簡単 立ち上がり時の温度特性からPID定数を自動算出するため、ATを実行する時間が不要 ローダ通信を標準装備。通信変換器COM-KGと専用通信ツール となります。AT実行時間が非常に長くなってしまう装置に有効です。 「PROTEM2」でデータ管理が簡単にできます。 "電源投入時およびSTOPからRUN変更時のみ"/"設定変更時のみ"/"電源投入時および ※ PROTEM2は、当社ホームページよりフリーダウンロード可能です。 STOPからRUN変更時・設定変更双方時"の3種類から実行の切換が可能です。 "初回のみ/常時"の設定も可能です。 ●電源投入時のみ ●設定変更時のみ ●電源投入・設定変更時 設定値2 チューニング 設定値 設定値2 COM KG 1N ON チューニング 設定値1 チューニング ON COM KG NN ON チューニング 設定変更 設定値1 ON 設定変更 電源投入 電源投入 ※スタートアップチューニング機能は有効/無効の設定が可能です。(工場出荷時は機能無効) COM KG ※ヒータ電源は温調計電源と同時にまたは先にONしていることが条件となります。 ※電源投入後、また設定変更後に、負荷率（ヒータ出力）がある程度の時間100%状態になる事が条件となります。 ※スタートアップチューニングで適切なPID定数が得られなかった場合には、ATを実行してください。 3

仕　　様 Ⅱ Ⅱ DO 4

仕　　様 （オプション） イベント（警報）機能 開度帰還抵抗（FBR）入力 　＊制御には使用できません。 　＊他のオプションとの組み合わせにより制限があります。 イベント演算点数 最大4点（イベント機能1～4） 許容抵抗値範囲 100～10kΩ（標準１３５ Ω） イベントの種類 上限入力値、下限入力値、上限偏差、下限偏差、 サンプリング周期 0.1秒（測定入力サンプリング0.05秒設定時） 上下限偏差、範囲内、上限設定値、下限設定値、 0.2秒（測定入力サンプリング0.1秒設定時） 上限ＭＶ値(位置比例制御の場合、FBR値)、 0.5秒（測定入力サンプリング0.25秒設定時） 下限ＭＶ値(位置比例制御の場合、FBR値)、 上限冷却ＭＶ値、下限冷却ＭＶ値、ループ断線警報(LBA) * LBAはイベント4のみ指定可能 設定範囲 a) 偏差警報時 通信機能 （オプション） 　＊他のオプションとの組み合わせにより制限があります。 　　　イベント設定　：－入力スパン～＋入力スパン 通信点数 最大2点 　　　イベント動作すきま　：０～入力スパン 通信方式 b)　入力値／設定値警報時 　●通信1 RS-485準拠 　　　イベント設定　：入力範囲と同じ 　●通信2 RS-485準拠 　　　イベント動作すきま　：０～入力スパン プロトコル a) RKC標準（ANSI X3.28 ｻﾌﾞｶﾃｺﾞﾘ 2.5 A4) c)　MV警報 b) MODBUS-RTU 　　　－5.0～＋105.0% *切換可能 d)　LBA警報時 通信速度 2400bps, 4800bps, 9600bps, 19200bps, 38400bps 　　　　ＬＢＡ 時間　：０ ～７２００ 秒　（０設定時はOFF） *切換可能 　　　　ＬＢＤ 設定　：０～入力スパン ビット構成 a) RKC標準プロトコル 出力方式 出力2（OUT2）またはデジタル出力1～2(DO 1～2）へ割付可能 　　スタートビット：　１、　　データビット　：　７または８ 　＊11頁 出力割付表参照 　　パリティビット：　1　(奇数または偶数)または無し 付加機能 a)　待機動作・再待機動作 (偏差/範囲内/入力値警報時に有効) 　　ストップビット：　１ または 2 　＊待機動作機能は、電源投入時・STOPからRUNに b) MODBUSプロトコル 　　切り換えた時に待機動作が有効。 　　スタートビット：　１ 　　再待機動作機能は、電源投入時・STOPからRUNに 　　データビット　：　８　（バイナリデータまたは、ビット対応のバイトデータ） 　　切り換えた時・設定変更時に待機動作が有効。　 　　パリティビット：　1　(奇数または偶数)または無し b)　入力異常時のイベント動作選択 　　ストップビット：　１ または 2 c)　励磁/非励磁選択可能 *RKC標準／MODBUSは切換可能 d)　遅延タイマ機能可能：　0.0～600.0秒 コントローラ間通信 ＜通信1または2に機能（プロトコル）を指定＞ e)　インターロックの有無選択可能 ・通信内容：自動昇温、カスケード制御、比率設定、 　　　　　　　　　　グループ内RUN/STOP機能 ・プロトコル：専用プロトコル ヒータ断線警報（HBA） （オプション） 最大接続台数 最大32台（ホスト含む） 　＊他のオプションとの組み合わせにより制限があります。 演算点数 ２点　（CT入力1点に対し1点） 入力の種類 電流検出器（CT） 入力範囲 CTL-6-P-N, CTL-12-S56-10L-N のいずれか指定 CTL-6-P-N： 0～30A CTL-12-S56-10L-N： 0～100A ヒータ電流表示範囲 0.0～100.0A ヒータ電流表示精度 入力値の±5％+1digitまたは±2A （いずれか大きい方の値以内） 出力方式 出力2（OUT2）またはデジタル出力1～2(DO 1～2）へ割付可能 　＊7ページ出力割付表参照 一般仕様 電源電圧 a) AC90～264V（50/60Hz 切り換え式） ＊測定入力と非絶縁 リモート設定(RS)入力 （オプション） 　　定格 AC100～240V 　＊他のオプションとの組み合わせにより制限があります。 b) AC24V±10%（50/60Hz 切り換え式） 入力の種類 a) 直流(低)電圧グループ　：DC 0～1V, DC0～100mV, DC0～10mV 　　定格 AC24V b) 直流(高)電圧グループ　：DC 0～5V, DC1～5V, DC0～10V c) DC24V±10% c)　直流電流グループ　　　　：DC 4～20mA, DC 0～20mA　 　　定格 DC24V 　* 各グループ内ユニバーサル入力 消費電力 a)　AC100～240V仕様 　* a)～c)より注文時指定 　　　　最大5.4VA（240V）　　最大8.1VA（100V） サンプリング周期 0.1秒（測定入力サンプリング0.05秒設定時） b)　AC24V仕様 0.2秒（測定入力サンプリング0.1秒設定時） 　　　　最大5.3VA 0.5秒（測定入力サンプリング0.25秒設定時） c)　DC24V仕様 精度 スパンの±0.1% 　　　　最大142mA 突入電流 最大12A以下 停電時の影響 20ms以下の停電に対しては影響なし それ以上についてはホットスタート・コールドスタート選択可能 デジタル入力（DI) （オプション） メモリバックアップ 不揮発性メモリ(FRAM)によるデータバックアップ 　＊他のオプションとの組み合わせにより制限があります。 *データ記憶保持期間： 約10年 入力点数 最大5点（DI 1～5） *書換回数： 10の16乗回 入力方式 無電圧接点入力 (ただし、製品の保管期間保管環境および使用環境等により異なる) 機能 メモリエリア切換（エリアセット"あり/なし"選択可能） 許容周囲温度 －10～＋50℃ RUN/STOP（制御開始/停止）切換,　REM/LOC（リモート/ローカル）切換, 許容周囲湿度 5～95％（結露がないこと） AUTO/MAN（オート/マニュアル）切換,　インターロック解除 ＊絶対湿度：　MAX.W.C　29.3g/m3　　dry air at 101.3kPa 　＊7ページデジタル入力割付表参照 質量 約150g 使用雰囲気・条件腐食性･可燃性ガスがなく、塵埃がひどくないこと。 外部ノイズがなく、直接振動･衝撃が加わらないこと。 （オプション） 伝送出力（AO) 直接日光がたらない場所。 　＊他のオプションとの組み合わせにより制限があります。 ケース色 白基調または黒基調 出力点数 最大1点 ＊注文時指定固定 出力内容 測定値／設定値（ローカルまたはリモート）／設定値モニタ／ 防水防塵構造 NEMA4X　：IP66　（パネル取付時、前面方向） 出力値／偏差（測定値/設定値） 適応規格 ＣＥマーキング適合,　ＵL、cUL認定品,　RCMマーク適合 　＊選択設定可能 RoHS指令 対応済み 出力種類 a) 電流出力 DC 4～20mA、DC 0～20mA 　　　　　許容負荷抵抗　：600Ω以下 b) 電圧連続出力 DC 0～1V, DC 0～5V, DC 1～5V, DC 0～10V 　　　　　許容負荷抵抗　：1kΩ以上 スケーリング範囲 a)　測定値：　入力範囲と同じ b)　設定値：　入力範囲と同じ c)　出力値：　－5.0～＋105.0％ d)　偏差：　　　±入力スパン 分解能 約1/4000 出力精度 スパンの±0.1% 5

型式コード 出力コード表 型式コード 標準価格 出力の種類 コード 必須指定 任意指定 仕　　　様 電圧連続出力　DC 0～5V 4 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 電圧連続出力　DC 0～10V 5 48×48mmサイズ調節計 FB100 / 基本 \34,000 電圧連続出力　DC 1～5V 6 M 電流出力　DC 0～20mA 7 リレー接点出力 ――― V 電流出力　DC 4～20mA 8 ＳＳＲ駆動用電圧パルス出力 ――― ① 出力1 (OUT 1) 電圧電流連続出力 出力コード表 参照 □ 加算 \2,000 入力レンジコード表 トライアック出力 T 加算 \2,000 オープンコレクタ出力 D ――― 入力種類 レンジ コード 出力２なし N ――― －200.0 ～ ＋400.0℃ K35 リレー接点出力 M 加算 \5,000 －200.0 ～ ＋800.0℃ K40 ＳＳＲ駆動用電圧パルス出力 V 加算 \5,000 ② 出力２(OUT 2) 0.0 ～ 400.0℃ K09 電圧電流連続出力 出力コード表 参照 □ 加算 \7,000 K 0.0 ～ 800.0℃ K10 参考1 トライアック出力 T 加算 \7,000 ◆ －200 ～ ＋1372℃ K41 オープンコレクタ出力 D 加算 \5,000 0 ～ 300℃ K14 AC/DC24V 3 ――― 0 ～ 400℃ K02 ③ 電源電圧 AC100～240V 4 ――― 0 ～ 800℃ K04 オプション機能なし N ――― －200.0 ～ ＋400.0℃ J27 デジタル入力 5点 A －200.0 ～ ＋800.0℃ 加算 \5,000 J32 デジタル入力 2点 ＋ リモート設定入力 B 加算 \5,000 0.0 ～ 400.0℃ J08 J 0.0 ～ 800.0℃ J09 デジタル入力 2点 ＋ 開度帰還抵抗入力 C 加算 \7,000 熱 －200 ～ ＋1200℃ J15 デジタル入力 2点 ＋ CT入力2点（CTは別売となります） D 加算 \5,000 電 デジタル入力 3点 ＋ 通信1点 E 加算 \12,000 対 0 ～ 400℃ J02 0 ～ 800℃ J04 デジタル入力 1点 ＋ 通信1点 ＋ CT入力1点（CTは別売となります） F 加算 \12,000 T －200.0 ～ ＋400.0℃ T19 ④ オプション機能 通信2点 G 加算 \18,000 S －50 ～ ＋1768℃ S06 参考2 通信1点＋ CT入力2点 （CTは別売となります） H 加算 \12,000 R －50 ～ ＋1768℃ R07 デジタル入力 1点 ＋ 通信1点 ＋ リモート設定入力 J 加算 \13,000 －200.0 ～ ＋700.0℃ E21 E デジタル入力 1点 ＋ リモート設定入力 ＋ 伝送出力　DC 0～1V 3 加算 \8,000 －200 ～ ＋1000℃ E06 デジタル入力 1点 ＋ リモート設定入力 ＋ 伝送出力　DC 0～5V 4 加算 \8,000 B 0 ～ 1800℃ B03 デジタル入力 1点 ＋ リモート設定入力 ＋ 伝送出力　DC 0～10V 5 加算 \8,000 N 0 ～ 1300℃ N02 デジタル入力 1点 ＋ リモート設定入力 ＋ 伝送出力　DC 1～5V 6 加算 \8,000 PLII 0 ～ 1390℃ A02 デジタル入力 1点 ＋ リモート設定入力 ＋ 伝送出力　DC 0～20mA 7 加算 \8,000 W5Re/W26Re 0 ～ 2300℃ W03 デジタル入力 1点 ＋ リモート設定入力 ＋ 伝送出力　DC 4～20mA 8 加算 \8,000 U 0.0 ～ 600.0℃ U04 白色基調 N ――― L 0.0 ～ 900.0℃ L04 ⑤ ケース色 黒色基調 A ――― －200.0 ～ ＋200.0℃ D21 測 なし N ――― 温Pt100 －100.00 ～＋100.00℃ ＜注意＞ D34 抵 －200.0 ～ ＋850.0℃ D35 制御動作・入力レンジの出荷時設定をする ――― 抗 －100.00 ～＋100.00℃ ＜注意＞ P29 ⑥ 出荷時設定の （⑦、⑧の任意指定コードを続けて指定） 1 体JPt100 －200.0 ～ ＋640.0℃ P30 指定 制御動作・入力レンジの出荷設定およびイニシャル設定をする 2 ――― DC 0～10mV 101 （⑦、⑧の任意指定コードおよび7頁イニシャルコード別途指定） 電DC 0～100mV 201 ⑥出荷時設定の指定が "コード：Ｎ（なし）" の場合は、指定不要 コードなし ――― 圧DC 0～1V 301 ◆ＡＴ付ＰＩＤ動作（逆動作） F ――― ・DC －100～＋100mV 901 電DC －10～＋10mV －19999～＋19999の範囲で ＡＴ付ＰＩＤ動作（正動作） D 903 ――― 流DC 0～20mA プログラマブルレンジ 701 （任意指定コード） ＡＴ付加熱冷却ＰＩＤ動作 G ――― DC 4～20mA （小数点位置選択可能） ⑦ 801 制御動作 ＡＴ付加熱冷却ＰＩＤ動作（押出成形機空冷用） A ――― DC 0～5V *出荷時は0.0～100.0設定 401 ＡＴ付加熱冷却ＰＩＤ動作（押出成形機水冷用） W ――― 高 フィードバック抵抗なし 位置比例動作（逆動作）　 ――― 電DC 0～10V 501 Z DC 1～5V 601 C 圧 フィードバック抵抗なし 位置比例動作（正動作）　　 ――― DC －1～＋1V 902 （任意指定コード） ⑨出荷時設定の指定が "コード：Ｎ（なし）" の場合は、指定不要 コードなし ――― ⑧ ◆出荷時指定なし時の工場出荷設定値 測定入力・レンジ 入力レンジコード表 参照 □□□ ――― ※電流入力時のシャント抵抗接続は不要です。 ◆出荷時指定なし時の工場出荷設定値 ※デジタル出力（DO1, 2）は標準装備となります。 <注意>1/100℃レンジを使用する場合、サンプリング 参考1 ※加熱または冷却制御（加熱冷却制御および位置比例制御以外）にて使用する場合、OUT2はイベント機能出力・ 　　　周期を0.25秒に設定してください。 　HBA出力・FAIL出力いずれかを選択できます。　組み合わせは、　出　力　割　付　表　の内容で選択設定できます。（7ページ参照） 参考2 ※デジタル入力の組み合わせは、　デ　ジ　タ　ル　入　力　割　付　表　の内容で選択設定できます。（7ページ参照） 要求仕様例 ●入出力部型式指定例 入力：　K熱電対　0.0～400.0℃ （イニシャルセットコードも指定する場合） 制御：　加熱制御（出力：4～20mA） デジタル出力：2点（イベント1：上限偏差警報1点、イベント2：下限偏差警報1点） 伝送出力：　 1点（DC 0～10V） デジタル入力：1点（RUN/STOP） 型式コード FB100-8N-□*5/□-2FK09 イニシャルセットコード 0123□-ABNN-NN 出力1(加熱側)：　4～20mA コード：8 OUT1：制御出力1、 OUT2：制御出力2、　 出力割付： コード：01 DO1：イベント機能1、 DO2：イベント機能2 出力2(冷却側)：なし　コード：N *OUT2は不使用 （コード08、12、14、15でも可） オプション機能：　 DI1点+RS1点+AO(0～10V)　 コード：5 *デジタル出力（DO1, 2）は標準装備となります。 （オプション機能 5） デジタル入力割付：DI1：　RUN/STOP コード：23 出荷時設定の指定：入力、イニシャル設定あり コード：2 イベント機能1： あり　上限偏差警報　コード：A 制御動作種類：　AT付PID動作(逆動作) コード：F イベント機能2： あり　下限偏差警報　コード：B 入力・レンジ種類：　K 0.0～400.0℃　 コード：K09 イベント機能3： 　　　なし　　　　コード：N イベント機能4： 　　　なし　　　　コード：N イベント機能（警報種類等）の組み合わせは、　 *出力割付コード内において、使用しない（出力しない）イベントの項目がある場合、 　イニシャルコードのイベントの種類は何を選択いただいても結構です。　 　出　力　割　付　表　の内容で選択設定できます。（7頁参照） 　イベント機能で選択された機能は表示等で確認頂けます CTの種類： 　　　なし　　　　コード：N 通信1プロトコル： 　　なし　　　　　コード：N 6 電源電圧 ケース色 RS信号種類

A N B 1 C 2 D 3 E 4 5 F 6 G 7 H 8 J N K L N Q R T N V W N 1 2 5 3 N 4 P S T U N 1 2 G A 1 2 01 01 02 02 03 03 04 04 05 05 06 06 07 07 08 08 09 09 10 10 11 11 12 12 13 13 14 14 15 15 16 17 18 19 20 21 22 23 HBA 24 25 26 CTL-6-P-N CTL-12-S56-10L-N CTL 6 P N CTL 12 S56 10L N 約130 25 約100 40 14.5 M3深さ4 KCA100-517 KRB100-36A 7 10 21 30 7.5 15 30 40
