往復運動の速度を、レーザ変位センサ（電圧出力タイプ）を使って計測します。
往復のストローク量に対応するレーザ変位センサと、 速度計を使用します。
本事例は、計測対象とセンサ間の距離に応じて0-10V（100mmで0V、600mmで10V）の信号を出力し、1周期を1パルスとして速度を計測します。
ギアセンサなどが取付できない狭い所も計測可能で、非接触のため計測対象に傷をつけるリスクがありません。
計測器（速度計）はトリガレベルを0-9V間で設定でき（10mV単位）、さまざまなセンサに対応できます。
このカタログについて
| ドキュメント名 | 往復運動の速度計測（非接触） レーザ変位センサ使用 |
|---|---|
| ドキュメント種別 | 事例紹介 |
| ファイルサイズ | 851Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ココリサーチ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

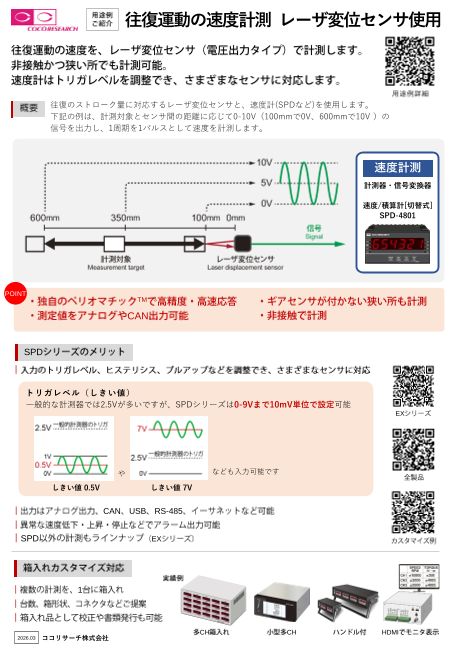

Page1
往復運動の速度計測 レーザ変位センサ使用
往復のストローク量に対応するレーザ変位センサと、速度計(SPDなど)を使用します。
下記の例は、計測対象とセンサ間の距離に応じて0-10V（100mmで0V、600mmで10V ）の
信号を出力し、1周期を1パルスとして速度を計測します。
速度計測
計測器・信号変換器
速度/積算計[切替式]
SPD-4801
POINT
TM
CAN
SPD
トリガレベル（しきい値）
一般的な計測器では2.5Vが多いですが、SPDシリーズは0-9Vまで10mV単位で設定可能
EX
や なども入力可能です
しきい値 0.5V しきい値 7V
CAN USB RS-485
SPD EX
1
CH CH HDMI
2026.03 ココリサーチ株式会社
