正味流量などの算出・表示・出力に
入力した4CHの加減算や平均を演算し、アナログ/アラーム(警報)出力します。
行き・戻りなど複数経路の流量データから、正味流量を求めるなど、さまざまに利用できます。
・演算式をご指定いただけます （ご相談ください)
・入出力値を任意にスケーリング可能
・印字内容（CH1-4やMATHの表記など）もご指定可能です
■用途例
・ブレーキフルードの流量計測： 4輪からの入力で、前後輪差を演算
・油圧機器の差動油計測・管理： 補充分とリターン分の測定値から、漏れ検知など
・大型エンジンの潤滑油消費量： 複数経路の行き・戻りデータから消費量を演算
・エンジンやボイラーなど： 燃料の正味流量・燃費計測に
・処理水・薬液・液体原料などに： 複数経路のデータで、正味流量や残量を計測・管理
・入力差分計・変化量計・バランス計・ロス計としても
■16bitアナログ出力
・0-10V / 0-5V / ±10V / ±5V / 4-20mA *注文時に指定
・出力更新 40ms-9999msで設定可能
・フルスケール・ゼロスケール・オフセット設定、ゼロ調整可能
■アラーム/警報/コンパレータ出力
・比較判定結果をON/OFF出力
■USB Type-C [標準]： 専用の無償ソフトLINKSHIPで設定やデータロギング可能 （給電機能はありません）
■カスタマイズ対応
・4CH以外の入力数も対応（ご相談ください）
・流量以外の計測・入力も対応可能
速度 [周波数パルス]
トルク [周波数パルス]
角度・位置・変位・積算
電流
電圧
温度
抵抗
ロードセル・ひずみ
このカタログについて
| ドキュメント名 | 4CH間 演算計：正味流量の計測などに |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 登録カテゴリ | |
| 取り扱い企業 | ココリサーチ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

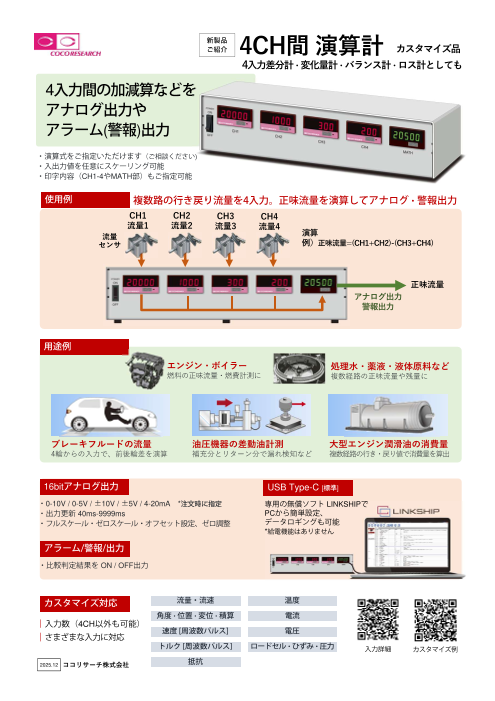

Page1
新製品
ご紹介 4CH間演算計 カスタマイズ品
4入力差分計・変化量計・バランス計・ロス計としても
4入力間の加減算などを
アナログ出力や
アラーム(警報)出力
・演算式をご指定いただけます（ご相談ください)
・入出力値を任意にスケーリング可能
・印字内容（CH1-4やMATH部）もご指定可能
使用例 複数路の行き戻り流量を4入力。正味流量を演算してアナログ・警報出力
CH1 CH2 CH3 CH4
流量1 流量2 流量3 流量4
流量 演算
センサ 例）正味流量=(CH1+CH2)-(CH3+CH4)
正味流量
アナログ出力
警報出力
用途例
エンジン・ボイラー 処理水・薬液・液体原料など
燃料の正味流量・燃費計測に 複数経路の正味流量や残量に
ブレーキフルードの流量 油圧機器の差動油計測 大型エンジン潤滑油の消費量
4輪からの入力で、前後輪差を演算 補充分とリターン分で漏れ検知など 複数経路の行き・戻り値で消費量を算出
16bitアナログ出力 USB Type-C [標準]
・0-10V / 0-5V / ±10V / ±5V / 4-20mA *注文時に指定 専用の無償ソフト LINKSHIPで
・出力更新 40ms-9999ms PCから簡単設定、
・フルスケール・ゼロスケール・オフセット設定、ゼロ調整 データロギングも可能
*給電機能はありません
アラーム/警報/出力
・比較判定結果を ON / OFF出力
カスタマイズ対応 流量・流速 温度
角度・位置・変位・積算 電流
｜入力数（4CH以外も可能）
速度 [周波数パルス] 電圧
｜さまざまな入力に対応
トルク [周波数パルス] ロードセル・ひずみ・圧力 入力詳細 カスタマイズ例
2025.12 ココリサーチ株式会社 抵抗
