測温抵抗計　HT-R（温度測定用デジタルパネルメータ・測温抵抗体温度変換器・指示計・指示警報計・測温抵抗-CAN変換器)　

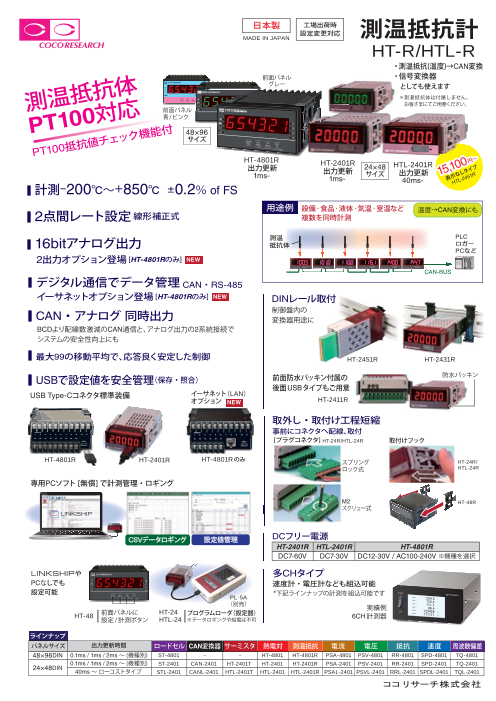

日本製 工場出荷時 設定変更対応 MADE IN JAPAN 測温抵抗計 HT-R/HTL-R ・測温抵抗(温度)→CAN変換 前面パネル ・信号変換器 グレー 　としても使えます 測温抵抗体 ＊測温抵抗体は付属しません。 MODE SEL UP 　お客さまにてご用意ください。 前面パネル T100対応 青/ピンク P ック機能付 48×96 サイズ PT100抵抗値チ ェ HT-4801R 出力更新 HT-2401R TL-2401R 円～ 出力更新 24×48 H イズ 出力更新 4,,6100 イプ 1ms- 17 R 1ms- サ 40ms- 表示な しタ 2451 HTL- ｜計測－200℃～＋850℃　±0.2％ of FS 用途例 設備・食品・液体・気温・室温など 温度→CAN変換にも ｜2点間レート設定 線形補正式 複数を同時計測 測温 PLC ｜16bitアナログ出力 抵抗体 ロガー PCなど 2出力オプション登場 [HT-4801Rのみ] NEW CAN-BUS ｜デジタル通信でデータ管理 CAN・RS-485 イーサネットオプション登場 [HT-4801Rのみ] NEW DINレール取付 制御盤内の ｜CAN・アナログ 同時出力 変換器用途に BCDより配線数激減のCAN通信と、アナログ出力の2系統接続で システムの安全性向上にも ｜最大99の移動平均で、応答良く安定した制御 HT-2451R HT-2431R ｜ 前面防水パッキン付属の キン USBで設定値を安全管理 防水パッ （保存・照合） 後面USBタイプもご用意 USB Type-Cコネクタ標準装備 イーサネット（LAN） オプション NEW HT-2411R 取外し・取付け工程短縮 事前にコネクタへ配線、取付 [プラグコネクタ] HT-24R/HTL-24R 取付けフック HT-4801R HT-2401R HT-4801Rのみ スプリング HT-24R/ ロック式 HTL-24R 専用PCソフト [無償] で計測管理・ロギング M2 HT-48R スクリュー式 LINKSHIP CSVデータロギング 設定値管理 DCフリー電源 HT-2401R HTL-2401R HT-4801R DC7-60V DC7-30V DC12-30V / AC100-240V ※機種を選択 LINKSHIPや 多CHタイプ PCなしでも 速度計・電圧計なども組込可能 設定可能 MODE SEL UP ENT PL-5A *下記ラインナップの計測を組込可能です （別売） 実績例 HT-48 前面パネルに HT-24 プログラムローダ（設定器） 設定/計測ボタン HTL-24 ※データロギングや給電は不可 6CH計測器 ラインナップ パネルサイズ 出力更新時間 ロードセル CAN変換器 サーミスタ 熱電対 測温抵抗 電流 電圧 抵抗 速度 周波数偏差 48×96DIN 0.1ms / 1ms / 2ms～ (機種別) ST-4801 - - HT-4801 HT-4801R PSA-4801 PSV-4801 RR-4801 SPD-4801 TQ-4801 0.1ms / 1ms / 2ms～ (機種別) ST-2401 CAN-2401 HT-2401T HT-2401 HT-2401R PSA-2401 PSV-2401 RR-2401 SPD-2401 TQ-2401 24×48DIN 40ms～ ローコストタイプ STL-2401 CANL-2401 HTL-2401T HTL-2401 HTL-2401R PSAL-2401 PSVL-2401 RRL-2401 SPDL-2401 TQL-2401

■共通仕様 ■オプション 測温抵抗計 HT-R / HTL-R 名称 測温抵抗計（ 3線式） 【CAN】 型式 HT-4801R ／ HT-2401R（1ms-出力更新）／ HTL-2401R（40ms-出力更新） 通信仕様 CAN2.0B　10k ／ 20k ／ 50k ／ 100k ／ 250k ／ 500k ／ 1M bps 　 【入力部】 フォーマット（INTEL / MOTOROLA）とフレーム（11bit / 29bit）設定可能 入力信号 1点　測温抵抗体 Pt100　 通信機能 設定値の書込・読込／測定値連続出力 計測範囲 －200℃～＋850℃ 　±0.2％ of FS 設定項目 CAN送信ID、CAN受信ID 抵抗値チェック機能 0Ω～ 400Ω 出力更新時間 [HT-24, 48R] 1- 9999ms／ [HTL-24R] 40- 9999ms　1ms単位で設定 【演算部】 【RS-485】 出力移動平均数 1 - 99（ 表示移動平均数は1- 9） 接続台数 32台（max） 　通信規格：RS-485 　 制御入力 通信形式 2線式マルチドロップシリアル通信　通信方式：調歩同期式 　設定内容 ホールド（現在値・最大値・最小値・変動幅最大値）ゼロシフトから設定 通信速度 9600 ／ 19200 ／ 38400 bps　プログラムモードで設定 （ホールド入力、外部制御入力) データ形式 スタートビット1bit ／ストップビット1bit ／データ長8bit ／パリティビット無 ゼロシフト機能：現在の入力レベルを計測のゼロ基準値として設定 通信コード ASCII 　設定方法 1点 GNDに短絡でON 、開放でOFF（ホールド機能を設定） 　追加制御入力 2点 GNDに短絡でON 、開放でOFF（入力別にホールド機能を割付設定） 【アナログ出力】 設定値記憶 不揮発性メモリ（EEPROM） 出力信号 0-10V ／ 0-5V ／±10V ／ ±5V ／ 4-20mA　【機種を選択】 D/A変換方式 DAC変換方式 【表示部】 [HT-2401R, HTL-2401R] [HT-4801R] 出力分解能 16bi（t 各レンジにおいて 50000以上） 表示器（数値） 7seg赤 5桁 文字高9mm 消灯可 7seg赤 6桁 文字高14.2mm 消灯可 負荷抵抗 電圧出力 4.7kΩ以上　　　　　 電流出力 300Ω以下 緑[G] オプション(HTLは赤のみ) 緑[G] オプション 出力精度 電圧出力 ±0.1％ of FS@23℃　　電流出力 ±0.1％ of FS@23℃ 表示範囲 -19999～ 99999 -199999～ 999999 温度変動 ±200ppm／℃以下 インジケータ 1点　 4点 [IN], [RUN] , [C1], [C2] 出力スケーリング フルスケール、ゼロスケール設定で任意のスケーリング可能 電源／制御 コンパレータONなどで点灯 出力更新時間 [HT-24, 48R] 1- 9999ms／ [HTL-24R] 40- 9999ms　1ms単位で設定 小数点位置 0：小数点なし 0：小数点なし 演算後応答時間 1ms以下（0 →90％）応答 1：□□□□.□ ～ 4：□.□□□□ 1：□□□□□.□ ～ 4：□□.□□□□ 表示更新時間 0.3秒（0.1 - 9.9秒で設定可能）　表示移動平均数：1 - 9 【コンパレータ（警報）出力】 出力数 1 - 3点　（型式による） 【USB通信部】 出力形態 絶縁型無接点出力（ フォトモスリレー） 出力回路：極性なし USB通信仕様 USB2.0：USB仮想COMによるシリアルポート通信230.4kbps コンパレータ動作条件がONの時、 COMP-COM間の抵抗値 50Ω以下 USB通信機能 設定値の書込・読込／測定値連続出力 定格 AC / DC280V 100mA max（ 抵抗負荷）／ON 抵抗：50Ω以下 出力更新時間 [HT-24, 48R] 1- 9999ms／ [HTL-24R] 40- 9999ms　1ms単位で設定 出力論理 [以下] 比較値以下ON 　[以上] 比較値以下OFF （ 極性付で比較） [範囲内] 設定範囲内ON 　[範囲外] 設定範囲外ON 【一般事項】 更新時間 アナログ出力更新時間の設定による　応答時間1ms(max.) 電源電圧 [HT-24R] DC7-60V 　 [HTL-24R] DC7-30V　(USBホストでの給電 5V) （逆接保護有） [HT-48R] DC12-30V／AC100-240V 【 機種を選択】　 【イーサネット】 消費電力 3W以下 コネクタ RJ-45 (ネットワークインターフェース) Lantronix 社XPort アイソレーション 電源／測温抵抗入力／その他の入出力 インタフェース 100BASE-TX / 10BASE-T(自動認識)　伝送速度規格:カテゴリー 5 / 4 耐電圧 電源／測温抵抗入力／その他の入出力：各端子間 　DC500V 1分間 通信仕様 プロトコルTCP/IP 方式 　Telnet 通信接続 質量 [HT-24R, HTL-24R] 約60g／ [HT-48R] 約340g 出力更新時間 USB通信に準じる 使用温湿度範囲 －10℃～＋50℃／ 35～ 85%RH（ 但し、結露無き事） 伝送互換 DIX Ethernet Version2.0 IEEE 802.3 LED表示 100BASE-TX / 10BASE-T Link/Activity 表示 全2重 / 半2重 *SSL/TLSやSSHなどで暗号化された通信網はTelnet対処不可 ■型式選定 は標準仕様（ ※は省略できます） 他の仕様もご相談ください ■外形寸法図 HT-48 HT-24□□R-□□-□□□□ HTL-24 タイプ CH数 オプション1 オプション2 本体電源 HT-48 HT / HTL-24 1 1CH アナログ出力 デジタル通信 DF DC12-30V 0 前面USB ※ なし ※ なし AF AC100-240V 1 後面 E1 0-10V S01 CAN USB 端子台 HT / HTL-24 52 DINレール取付面 E5 0-5V S02 Modbus RTU＊1 3 表示器あり＊3 R1 ±10V S03 RS-485 DINレール取付具付 ※ スプリングロック式 2401 2431 R5 ±5V S06 イーサネット HT-48 5 表示器なし＊3 J04 M2スクリュー式 I1 4-20mA D2 追加制御入力 タイプ タイプ HT-48 2 DINレール取付具付 C１ 警報１点 C2 警報2点 前面パネル 79 106 2 79 HT-48 のみ アナログ出力 HT-48 ※ グレー 98 0 背面USB 0-10V K1 青/ピンク E1 E5 0-5V 表示器色 R1 ±10V ※ 赤 ＊HTLは 24 111.2 99 R5 ±5V G 緑 赤のみ ＊1 準備中 I1 4-20mA ＊2 取付けフックなし B 1,2とも出力なし DINレール取付面 7 2451 4801 タイプ タイプ ※本品が安全で正常に動作するように、通気がよく温度管理の行き届いた場所でお使いください。 　使用環境の動作時の温度は室内温度よりも常に高くなり、周囲の機器構成によって異なります。 パネルカット寸法 放熱を妨げぬよう、本体周辺をふさがないでください。 　必ず、使用環境温度を確認してから設置し、通気用の開口部をふさがないようにしてください。 （放熱スペースを確保ください）使用環境温度：－10℃ - ＋50℃ ※改良などの理由により予告なく仕様・外観を変更することがありますのでご了承ください。 ※本品をご使用になって、本品の不調あるいは本品自体に起因する二次的災害発生の可能性が HT/ HTL-24R 穴寸：W45.0＋0.6 　0 x H22.2＋0.3 　0 ピッチ：W方向70以上 / H方向30以上 　あるときは、必ず別の技術手段による保全対策を併用してください。 HT-48R 穴寸：W92 x H45 ※本品は、各所に新しい思想の特許が含まれています。 お買い求めは 製品のお問合せ：サポートセンター TEL. 03-3382-1410 平日 9 :30 -17 :30 E-mail support-coco@cocores.co.jp 本　社 TEL.03-3382-1021　FAX.03-3382-1200 〒164-0011 東京都中野区中央 3-40-4 新中野ココリサーチビル 営業所 大阪（大阪市） 研究所 東京（中野区） CAT.NO.540 ホームページ https：//www.cocores.co.jp/ 2025.11 改訂版 PRINTED IN JAPAN 51.8 24 5948 72 48 96 24 48 1 2 3 4 5 6 7 8 9 10 11 POWER IN 12 13 14 15 16 17 18 19 20 USB-C
