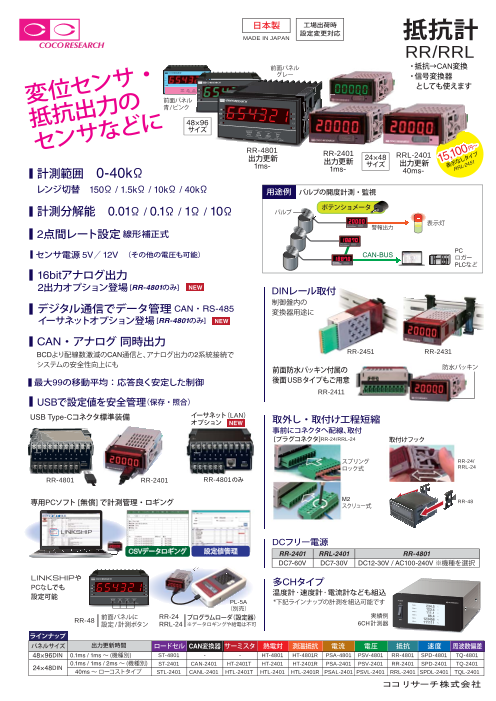

24x48mm／48x96mmサイズ　抵抗計・信号変換器　RRシリーズ（デジタルパネルメータ・ポテンショメータ変換器・指示計・抵抗-CAN変換器)　2026.4

日本製 工場出荷時 設定変更対応 MADE IN JAPAN 抵抗計 RR/RRL ・ 前面パネル ・抵抗→CAN変換 変位センサ グレー ・信号変換器 　としても使えます MODE SEL UP 抵抗出力の 前面パネル 青/ピンク MODE センサなど に 48×96 サイズ RR-4801 出力更新 RR-2401 24×48 RRL-2401 5,1 出力更新 出力更 17,600円～ 1ms- サイズ 新 表示な しタイ プ RRL-2451 ｜計測範囲　 1ms- 0-40kΩ 40ms- 　レンジ切替　150Ω / 1.5kΩ / 10kΩ / 40kΩ 用途例 バルブの開度計測・監視 ｜計測分解能　0.01Ω / 0.1Ω / 1Ω / 10 ポテンショメータ Ω バルブ 表示灯 警報出力 ｜2点間レート設定 線形補正式 ｜センサ電源 5V／ 12V　（その他の電圧も可能） PC CAN-BUS ロガー PLCなど ｜16bitアナログ出力 2出力オプション登場 [RR-4801のみ] NEW DINレール取付 ｜デジタル通信でデータ管理 制御盤内の CAN・RS-485 変換器用途に イーサネットオプション登場 [RR-4801のみ] NEW ｜CAN・アナログ 同時出力 BCDより配線数激減のCAN通信と、アナログ出力の2系統接続で RR-2451 RR-2431 システムの安全性向上にも 前面防水パッキン付属の 防水パッキン ｜最大99の移動平均：応答良く安定した制御 後面USBタイプもご用意 RR-2411 ｜USBで設定値を安全管理（保存・照合） USB Type-Cコネクタ標準装備 イーサネット（LAN） オプション NEW 取外し・取付け工程短縮 事前にコネクタへ配線、取付 [プラグコネクタ]RR-24/RRL-24 取付けフック スプリング RR-24/ ロック式 RRL-24 RR-4801 RR-2401 RR-4801のみ 専用PCソフト [無償] で計測管理・ロギング M2 RR-48 スクリュー式 LINKSHIP DCフリー電源 CSVデータロギング 設定値管理 RR-2401 RRL-2401 RR-4801 DC7-60V DC7-30V DC12-30V / AC100-240V ※機種を選択 LINKSHIPや PCなしでも 多CHタイプ 設定可能 温度計・速度計・電流計なども組込 MODE SEL UP ENT PL-5A *下記ラインナップの計測を組込可能です （別売） 実績例 RR-48 前面パネルに RR-24 プログラムローダ（設定器） 設定/計測ボタン RRL-24 ※データロギングや給電は不可 6CH計測器 ラインナップ パネルサイズ 出力更新時間 ロードセル CAN変換器 サーミスタ 熱電対 測温抵抗 電流 電圧 抵抗 速度 周波数偏差 48×96DIN 0.1ms / 1ms～ (機種別) ST-4801 - - HT-4801 HT-4801R PSA-4801 PSV-4801 RR-4801 SPD-4801 TQ-4801 0.1ms / 1ms / 2ms～ (機種別) ST-2401 CAN-2401 HT-2401T HT-2401 HT-2401R PSA-2401 PSV-2401 RR-2401 SPD-2401 TQ-2401 24×48DIN 40ms～ ローコストタイプ STL-2401 CANL-2401 HTL-2401T HTL-2401 HTL-2401R PSAL-2401 PSVL-2401 RRL-2401 SPDL-2401 TQL-2401

■共通仕様 ■オプション 抵抗計 RR / RRL 名称 抵抗計 【CAN】 型式 RR-4801／ RR-2401（1ms-出力更新）／ RRL-2401（40ms-出力更新） 通信仕様 CAN2.0B　10k ／ 20k ／ 50k ／ 100k ／ 250k ／ 500k ／ 1M bps 　 フォーマット（INTEL / MOTOROLA）とフレーム（11bit / 29bit）設定可能 【入力部】 通信機能 設定値の書込・読込／測定値連続出力 入力信号 1点　抵抗計　 設定項目 CAN送信ID、CAN受信ID 計測範囲 1測50定Ωレ /ン 1.ジ5kΩ測 /定 10範kΩ囲 / 開40放kΩ電圧 測定電流 測定誤差率 最小分解能 出力更新時間 [RR-24, 48] 1- 9999ms／ [RRL-24] 40- 9999ms　1ms単位で設定 150Ω 0-160Ω 1000μA 0.01Ω 1.5kΩ 0-1.6kΩ 3.3V μA ±0.02％ 0.1Ω 【RS-485】 FS 10kΩ 0-10kΩ 100 0.1Ω 接続台数 32台（max） 　通信規格：RS-485 　 40kΩ 0-40kΩ 50μA 1.5Ω 通信形式 2線式マルチドロップシリアル通信　通信方式：調歩同期式 周囲環境温度23℃　　　 通信速度 9600 ／ 19200 ／ 38400 bps　プログラムモードで設定 データ形式 スタートビット1bit ／ストップビット1bit ／データ長8bit ／パリティビット無 通信コード ASCII センサ用電源 オプション　[H] DC+12V±5% 60mA ／ [L] DC+5V±5% 150mA ／その他 【アナログ出力】 【演算部】 出力信号 0-10V ／ 0-5V ／±10V ／ ±5V ／ 4-20mA　【機種を選択】 動作方式 ΔΣ積分方式 　　移動平均数：1- 99 D/A変換方式 DAC変換方式 制御入力 制御入力 現在値・最大値・最小値・変動幅最大値・ゼロシフト 出力分解能 16bi（t 各レンジにおいて 50000以上） （ホールド入力、外部制御入力） 負荷抵抗 電圧出力 4.7kΩ以上　　　　　 電流出力 300Ω以下 ゼロシフト：現在の入力レベルを計測のゼロ基準値として設定 出力精度 電圧出力 ±0.1％ of FS@23℃　　電流出力 ±0.1％ of FS@23℃ 制御入力設定 1 点　GND に短絡でON、開放でOFF（ホールド設定） 温度変動 ±200ppm／℃以下 追加制御入力 2 点　GND に短絡でON、開放でOFF 出力スケーリング フルスケール、ゼロスケール設定で任意のスケーリング可能 出力更新時間 [RR-24, 48] 1- 9999ms／ [RRL-24] 40- 9999ms　1ms単位で設定 【表示部】 [RR-24, RRL-24] [RR-48] 演算後応答時間 1ms以下（0 →90％）応答 表示器（数値） 7seg赤 5桁 文字高9mm 消灯可 7seg赤 6桁 文字高14.2mm 消灯可 緑[G] オプション(RRLは赤のみ) 緑[G] オプション 【コンパレータ（警報）出力】 表示範囲 -19999～ 99999 -199999～ 999999 出力数 1 - 3点　（型式による） インジケータ 1点　 3点 [IND], [HI] HIGH , [LO] LOW 出力形態 絶縁型無接点出力（ フォトモスリレー） 出力回路：極性なし 電源／制御 コンパレータON時点灯 コンパレータ動作条件がONの時、 COMP-COM間の抵抗値 50Ω以下 小数点位置 0：小数点なし 0：小数点なし 定格 AC / DC280V 100mA max（ 抵抗負荷）／ON 抵抗：50Ω以下 1：□□□□.□ ～ 4：□.□□□□ 1：□□□□□.□ ～ 4：□□.□□□□ 出力論理 [以下] 比較値以下ON 　[以上] 比較値以下OFF 表示更新時間 0.3秒（0.1 - 9.9秒で設定可能）　　表示移動平均数：1 - 9回 （ 極性付で比較） [範囲内] 設定範囲内ON 　[範囲外] 設定範囲外ON 更新時間 アナログ出力更新時間の設定による　応答時間1ms(max.) 【USB通信部】 USB2.0：USB仮想COMによるシリアルポート通信230.4kbps USB通信機能 設定値の書込・読込／測定値連続出力 【イーサネット】 出力更新時間 [RR-24, 48] 1- 9999ms／ [RRL-24] 40- 9999ms　1ms単位で設定 コネクタ RJ-45 (ネットワークインターフェース) Lantronix 社XPort インタフェース 100BASE-TX / 10BASE-T(自動認識)　伝送速度規格:カテゴリー 5 / 4 【一般事項】 通信仕様 プロトコルTCP/IP 方式 　Telnet 通信接続 電源電圧 [RR-2401] DC7-60V 　 [RRL-2401] DC7-30V　(USBホストでの給電 5V) 出力更新時間 USB通信に準じる （逆接保護有） [RR-4801] DC12-30V／AC100-240V 【 機種を選択】 伝送互換 DIX Ethernet Version2.0 IEEE 802.3 消費電力 3W以下 LED表示 100BASE-TX / 10BASE-T アイソレーション 電源／抵抗計入力／その他の入出力 Link/Activity 表示 全2重 / 半2重 *SSL/TLSやSSHなどで暗号化された通信網はTelnet対処不可 耐電圧 電源／抵抗計入力／その他の入出力：各端子間 　DC500V 1分間 質量 [RR-24, RRL-24] 約60g／ [RR-48] 約340g 使用温湿度範囲 －10℃～＋50℃／ 35～ 85%RH（ ただし、結露無き事） ■型式選定 は標準仕様（ ※は省略できます） 他の仕様もご相談ください ■外形寸法図 RR-48 RR-24□□□□-□□-□□□□ RRL-24 CH数 オプション 本体電源 4801 タイプ 1 オプション2 1 1CH アナログ出力 DF DC12-30V 24x1 デジタル通信 ※ なし ※ なし AF AC100-240V 52 DINレール取付面 0 前面USB 入力信号 E1 0-10V S01 CAN 1 後面USB ※抵抗計 E5 0-5V S02 Modbus RTU＊1 端子台 24x1 2401 2431 3 表示器あり＊2 入力 R1 ±10V S03 RS-485 ※ スプリングロック式 タイプ タイプ DINレール取付 センサ電源 R5 ±5V S06 イーサネット 4801 J04 M2スクリュー式 2 79 5 表示器なし＊2 I1 4-20mA D2 追加制御入力 106 2 79 DINレール取付 ※ なし C1 警報1点 C2 警報2点 前面パネル 4801 98 H 12V 4801 L アナログ出力 4801 ※ グレー 5V 0 背面USB HxxV その他 E1 0-10V K1 青/ピンク 24 111.2 99 xxV E5 0-5V (例) R1 ±10V 表示器色 H24V 24V ※ 赤 ＊ R5 ±5V RRLは H3R3V 3.3V I1 4-20mA G 緑 赤のみ ＊1 準備中 B 1,2とも出力なし ＊2 DINレール取付具付・ 　　取付フックなし DINレール取付面 7 2451 4801 タイプ タイプ ※本品が安全で正常に動作するように、通気がよく温度管理の行き届いた場所でお使いください。 　使用環境の動作時の温度は室内温度よりも常に高くなり、周囲の機器構成によって異なります。 パネルカット寸法 放熱を妨げぬよう、本体周辺をふさがないでください。 　必ず、使用環境温度を確認してから設置し、通気用の開口部をふさがないようにしてください。 （放熱スペースを確保ください）使用環境温度：－10℃ - ＋50℃ ※改良などの理由により予告なく仕様・外観を変更することがありますのでご了承ください。 ※本品をご使用になって、本品の不調あるいは本品自体に起因する二次的災害発生の可能性が RR/ RRL-24 穴寸：W45.0＋0.6 　0 x H22.2＋0.3 　0 ピッチ：W方向 70以上 / H方向30以上 　あるときは、必ず別の技術手段による保全対策を併用してください。 RR-4801 穴寸：W92.0＋0.8 　0 x H45.0＋0.6 　0 ピッチ：W方向120以上 / H方向70以上 ※本品は、各所に新しい思想の特許が含まれています。 お買い求めは 製品のお問合せ：サポートセンター TEL. 03-3382-1410 平日 9 :30 -17 :30 E-mail support-coco@cocores.co.jp 本　社 TEL.03-3382-1021　FAX.03-3382-1200 〒164-0011 東京都中野区中央 3-40-4 新中野ココリサーチビル 営業所 大阪（大阪市） CAT.NO.544 研究所 東京（中野区） 2026.4改訂版 ホームページ https：//www.cocores.co.jp/ PRINTED IN JAPAN 51.8 24 5948 72 48 96 24 48 1 2 3 4 5 6 7 8 9 10 11 POWER IN 12 13 14 15 16 17 18 19 20 USB-C
