24x48mm／48x96mmサイズ　直流電圧計　PSVシリーズ（デジタルパネルメータ・信号変換器・指示警報計・CAN変換器・ディストリビュータ）2026.4

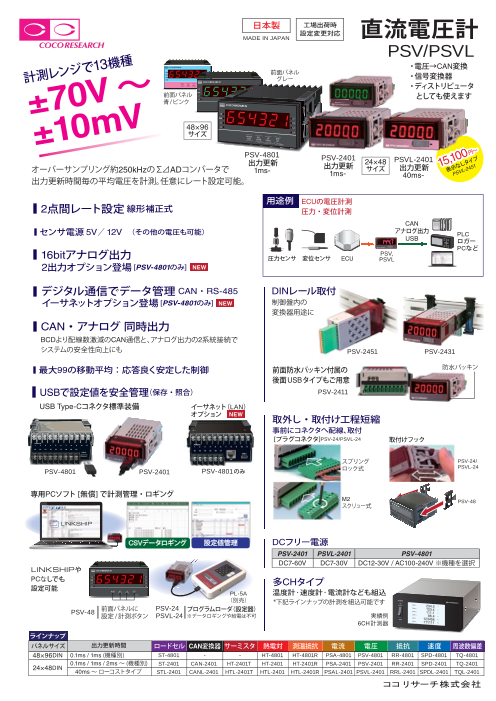

日本製 工場出荷時 設定変更対応 MADE IN JAPAN 直流電圧計 PSV/PSVL 計測レンジ で13機種 ・電圧→CAN変換 前面パネル ・信号変換器 ±70V～ グレー MODE SEL UP ENT ・ディストリビュータ 前面パネル 　としても使えます 青/ピンク MODE SEL UP ENT ±10mV 48×96 サイズ PSV-4801 出力更新 PSV-2401 5,1 出力更新 24×48 PSVL-2401 17,600円～ 1ms- 出力更 1ms- サイズ 新 表示な しタイ プ オーバーサンプリング約250kHzのΣ⊿ADコンバータで PSVL-2451 40ms- 出力更新時間毎の平均電圧を計測。任意にレート設定可能。 用途例 ECUの電圧計測 ｜2点間レート設定 線形補正式 圧力・変位計測 CAN ｜センサ電源 5V／ 12V　（その他の電圧も可能） アナログ出力 PLC USB ロガー PCなど ｜16bitアナログ出力 PSV, 圧力センサ 変位センサ ECU PSVL 2出力オプション登場 [PSV-4801のみ] NEW ｜デジタル通信でデータ管理 CAN・RS-485 DINレール取付 イーサネットオプション登場 [PSV-4801のみ] NEW 制御盤内の 変換器用途に ｜CAN・アナログ 同時出力 BCDより配線数激減のCAN通信と、アナログ出力の2系統接続で システムの安全性向上にも PSV-2451 PSV-2431 ｜最大99の移動平均：応答良く安定した制御 前面防水パッキン付属の 防水パッキン 後面USBタイプもご用意 ｜USBで設定値を安全管理（保存・照合） PSV-2411 USB Type-Cコネクタ標準装備 イーサネット（LAN） オプション NEW 取外し・取付け工程短縮 事前にコネクタへ配線、取付 [プラグコネクタ]PSV-24/PSVL-24 取付けフック スプリング PSV-24/ ロック式 PSVL-24 PSV-4801 PSV-2401 PSV-4801のみ 専用PCソフト [無償] で計測管理・ロギング M2 PSV-48 スクリュー式 LINKSHIP CSVデータロギング 設定値管理 DCフリー電源 PSV-2401 PSVL-2401 PSV-4801 DC7-60V DC7-30V DC12-30V / AC100-240V ※機種を選択 LINKSHIPや PCなしでも 多CHタイプ 設定可能 MODE SEL UP ENT PL-5A 温度計・速度計・電流計なども組込 （別売） *下記ラインナップの計測を組込可能です PSV-48 前面パネルに PSV-24 プログラムローダ（設定器） 設定/計測ボタン PSVL-24 ※データロギングや給電は不可 実績例 6CH計測器 ラインナップ パネルサイズ 出力更新時間 ロードセル CAN変換器 サーミスタ 熱電対 測温抵抗 電流 電圧 抵抗 速度 周波数偏差 48×96DIN 0.1ms / 1ms (機種別) ST-4801 - - HT-4801 HT-4801R PSA-4801 PSV-4801 RR-4801 SPD-4801 TQ-4801 0.1ms / 1ms / 2ms～ (機種別) ST-2401 CAN-2401 HT-2401T HT-2401 HT-2401R PSA-2401 PSV-2401 RR-2401 SPD-2401 TQ-2401 24×48DIN 40ms～ ローコストタイプ STL-2401 CANL-2401 HTL-2401T HTL-2401 HTL-2401R PSAL-2401 PSVL-2401 RRL-2401 SPDL-2401 TQL-2401

■共通仕様 ■オプション 直流電圧計 PSV / PSVL 名称 直流電圧計 【CAN】 型式 PSV-4801／ PSV-2401（1ms-出力更新）／ PSVL-2401（40ms-出力更新） 通信仕様 CAN2.0B　10k ／ 20k ／ 50k ／ 100k ／ 250k ／ 500k ／ 1M bps 　 【入力部】 フォーマット（INTEL / MOTOROLA）とフレーム（11bit / 29bit）設定可能 入力信号 1点　直流電圧信号　 通信機能 設定値の書込・読込／測定値連続出力 計測範囲 【機種を選択】　±70V / ±30V / ±20V / ±10V / ±5V / ±2V / ±1V / 設定項目 CAN送信ID、CAN受信ID ±200mV / ±100mV / ±20mV / ±10mV /、プロセス信号 1(0)-5V / 0-10V　 出力更新時間 [PSV-24, 48] 1- 9999ms／ [PSVL-24] 40- 9999ms　1ms単位で設定 最大許容入力 [±20Vタイプ] －30～＋30V　[±2Vタイプ] －3～＋3V 計測分解能 [±20Vタイプ] 1mV　[±2Vタイプ] 0.1mV 【RS-485】 入力抵抗 [±20Vタイプ] 約1MΩ　[±2Vタイプ] 約1MΩ 接続台数 32台（max） 　通信規格：RS-485 　 計測精度 ±0.1%FS＋1digit 通信形式 2線式マルチドロップシリアル通信　通信方式：調歩同期式 サンプリング速度 2000回／秒 通信速度 9600 ／ 19200 ／ 38400 bps　プログラムモードで設定 ローパスフィルタ カットオフ周波数1kHz データ形式 スタートビット1bit ／ストップビット1bit ／データ長8bit ／パリティビット無 センサ用電源 オプション　[H] DC+12V±5% 60mA ／ [L] DC+5V±5% 150mA ／その他 通信コード ASCII 【演算部】 動作方式：ΔΣ積分方式 【アナログ出力】 移動平均数 1 - 99 出力信号 0-10V ／ 0-5V ／±10V ／ ±5V ／ 4-20mA　【機種を選択】 制御入力 ホールド（現在値・最大値・最小値・変動幅最大値）ゼロシフトから設定 D/A変換方式 DAC変換方式 （ホールド入力、外部制御入力) 出力分解能 16bi（t 各レンジにおいて 50000以上） ゼロシフト機能：現在の入力レベルを計測のゼロ基準値として設定 負荷抵抗 電圧出力 4.7kΩ以上　　　　　 電流出力 300Ω以下 　設定方法 1点 GNDに短絡でON 、開放でOFF（ホールド機能を設定） 出力精度 電圧出力 ±0.1％ of FS@23℃　　電流出力 ±0.1％ of FS@23℃ 　追加制御入力 2点 GNDに短絡でON 、開放でOFF（入力別にホールド機能を割付設定） 温度変動 ±200ppm／℃以下 ローカット機能 設定値以下の電圧値で0判定 出力スケーリング フルスケール、ゼロスケール設定で任意のスケーリング可能 設定値記憶 不揮発性メモリ（EEPROM） 出力更新時間 [PSV-24, 48] 1- 9999ms／ [PSVL-24] 40- 9999ms　1ms単位で設定 演算後応答時間 1ms以下（0 →90％）応答 【表示部】 [PSV-24, PSVL-24] [PSV-48] 表示器（数値） 7seg赤 5桁 文字高9mm 消灯可 7seg赤 6桁 文字高14.2mm 消灯可 【コンパレータ（警報）出力】 緑[G] オプション(PSVLは赤のみ) 緑[G] オプション 出力数 2点 / 4点　（型式による） 表示範囲 -19999～ 99999 -199999～ 999999 出力形態 絶縁型無接点出力（ フォトモスリレー） 出力回路：極性なし インジケータ 1点　 4点 [IN], [RUN] , [C1], [C2] コンパレータ動作条件がONの時、 COMP-COM間の抵抗値 50Ω以下 電源／制御 コンパレータONなどで点灯 定格 AC / DC280V 100mA max（ 抵抗負荷）／ON 抵抗：50Ω以下 小数点位置 0：小数点なし 0：小数点なし 出力論理 [以下] 比較値以下ON 　[以上] 比較値以下OFF 1：□□□□.□ ～ 4：□.□□□□ 1：□□□□□.□ ～ 4：□□.□□□□ （ 極性付で比較） [範囲内] 設定範囲内ON 　[範囲外] 設定範囲外ON 表示更新時間 0.3秒（0.1 - 9.9秒で設定可能）　表示移動平均数：1 - 9回 更新時間 アナログ出力更新時間の設定による　応答時間1ms(max.) 【USB通信部】 USB2.0：USB仮想COMによるシリアルポート通信230.4kbps 【イーサネット】 USB通信機能 設定値の書込・読込／測定値連続出力 コネクタ RJ-45 (ネットワークインターフェース) Lantronix 社XPort 出力更新時間 [PSV-24, 48] 1- 9999ms／ [PSVL-24] 40- 9999ms　1ms単位で設定 インタフェース 100BASE-TX / 10BASE-T(自動認識)　伝送速度規格:カテゴリー 5 / 4 通信仕様 プロトコルTCP/IP 方式 　Telnet 通信接続 【一般事項】 出力更新時間 USB通信に準じる 電源電圧 [PSV-24] DC7-60V 　 [PSVL-24] DC7-30V　(USBホストでの給電 5V) 伝送互換 DIX Ethernet Version2.0 IEEE 802.3 （逆接保護有） [PSV-48] DC12-30V／AC100-240V 【 機種を選択】 LED表示 100BASE-TX / 10BASE-T 消費電力 3W以下 Link/Activity 表示 全2重 / 半2重 *SSL/TLSやSSHなどで暗号化された通信網はTelnet対処不可 アイソレーション 電源／電圧入力／その他の入出力 耐電圧 電源／電圧入力／その他の入出力：各端子間 　DC500V 1分間 質量 [PSV-241, PSVL-24] 約60g　／　[PSV-48] 約340g 使用温湿度範囲 －10℃～＋50℃／ 35～ 85%RH（ 但し、結露無き事） ■外形寸法図 ■型式選定 は標準仕様（ ※は省略できます） 他の仕様もご相談ください タイプ CH数 リニアライズ 計測範囲(選択) 24x1 1 1CH U なし 7D4 ±70V 5D3 ±5V 1D2 ±100mV 0 前面USB 3D4 ±30V 2D3 ±2V 2D1 ±20mV 1 後面USB 2D4 ±20V 1D3 ±1V 1D1 ±10mV 3 表示器あり＊2 1D4 ±10V 2D2 ±200mV 5D3P 1(0)-5V* DINレール取付 PSV-48 1D4P 0-10V* *プロセス信号対応 52 DINレール取付面 5 表示器なし＊2 PSV-24□□□□□-□□-□□□□ DINレール取付 PSVL-24 2401 2431 4801 タイプ タイプ 0 背面USB センサ電源 オプション1 オプション2 本体電源 4801 2 79 ※ なし アナログ出力 デジタル通信 DF DC12-30V 106 2 79 H 12V ※ なし ※ なし AF AC100-240V 98 L 5V E1 0-10V S01 CAN HxxV その他の E5 0-5V S02 Modbus RTU＊1 端子台 24x1 電圧xxV R1 ±10V S03 RS-485 ※ スプリングロック式 24 111.2 99 (例) R5 ±5V S06 イーサネット 4801 H24V 24V 4- J04 M2スクリュー式 I1 20mA D2 追加制御入力 H3R3V 3.3V C2 警報2点 C2 警報2点 前面パネル 4801 ＊1 : 準備中 アナログ出力 4801 ※ グレー ＊2 : DINレール取付具付・ E1 0-10V K1 青/ピンク 　　取付フックなし E5 0-5V R1 ±10V 表示器色 R5 ±5V ※ 赤 ＊PSVLは DINレール取付面 I1 4-20mA G 緑 赤のみ 7 B 1,2とも出力なし 2451 4801 タイプ タイプ ※本品が安全で正常に動作するように、通気がよく温度管理の行き届いた場所でお使いください。 　使用環境の動作時の温度は室内温度よりも常に高くなり、周囲の機器構成によって異なります。 　必ず、使用環境温度を確認してから設置し、通気用の開口部をふさがないようにしてください。 パネルカット寸法 放熱を妨げぬよう、本体周辺をふさがないでください。 ※改良などの理由により予告なく仕様・外観を変更することがありますのでご了承ください。 （放熱スペースを確保ください）使用環境温度：－10℃ - ＋50℃ ※本品をご使用になって、本品の不調あるいは本品自体に起因する二次的災害発生の可能性が PSV/ PSVL-24 穴寸：W45.0＋0.6 　0 x H22.2＋0.3 　0 ピッチ：W方向 70以上 / H方向30以上 　あるときは、必ず別の技術手段による保全対策を併用してください。 ※本品は、各所に新しい思想の特許が含まれています。 PSV-4801 穴寸：W92.0＋0.8 　0 x H45.0＋0.6 　0 ピッチ：W方向120以上 / H方向70以上 お買い求めは 製品のお問合せ：サポートセンター TEL. 03-3382-1410 平日 9 :30 -17 :30 E-mail support-coco@cocores.co.jp 本　社 TEL.03-3382-1021　FAX.03-3382-1200 〒164-0011 東京都中野区中央 3-40-4 新中野ココリサーチビル 営業所 大阪（大阪市） 研究所 東京（中野区） CAT.NO.543 ホームページ https：//www.cocores.co.jp/ 2026.4 改訂版 PRINTED IN JAPAN 51.8 24 5948 72 48 96 24 48 1 2 3 4 5 6 7 8 9 10 11 POWER IN 12 13 14 15 16 17 18 19 20 USB-C
