CANデータを電圧信号などに変換 12400円~
CANデジタル値を、電圧信号などに変換・出力します。
CAN出力の確認などに
【用途例】
・CANデータをアナログ信号に変換し、ロガーなどでデータ確認
・CAN信号でコンパレータ(警報)出力し、外部電源経由でリレーをON
・16bitアナログ出力 1ms~更新 出力信号 0-10V / 0-5V / ±10V / ±5V / 4-20mA 【機種を選択】
・USBで設定値を安全管理
・DCフリー電源
・専用PCソフト(無償)で計測管理・ロギング
・DINレール取付タイプなども用意
このカタログについて
ドキュメント名 | CAN アナログ変換器 CAN-2401 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 846.4Kb |
取り扱い企業 | ココリサーチ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

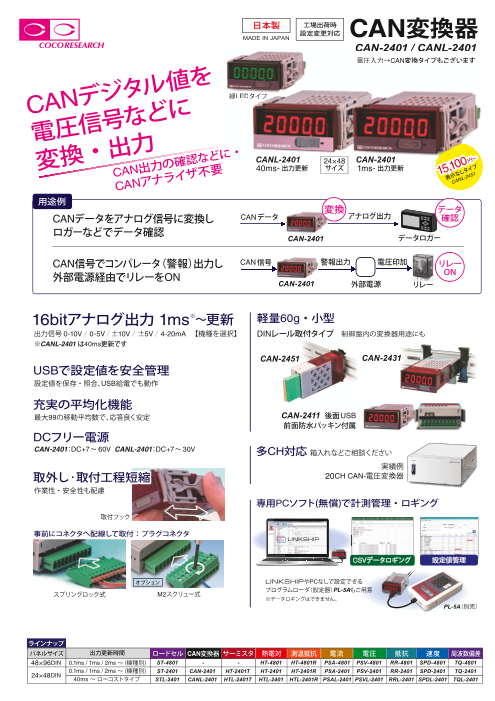

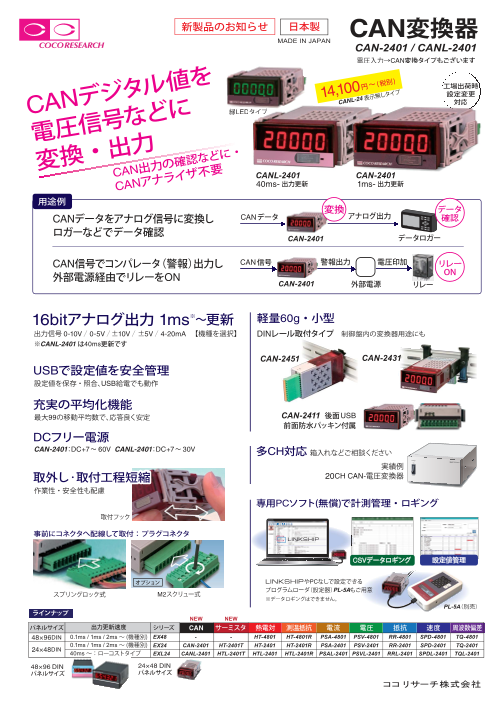

Page1
新製品のお知らせ 日本製 CAN変換器
暫定版 近日発売 MADE IN JAPAN
CAN-2401 / CANL-2401
電圧入力→CAN変換タイプもございます
デジタル値を 12,400
円 ~ (税別) 工場出荷時
表示無しタイ
プ 設定変更
CAN L 2401
CAN - 対応
電圧信号など
に 緑LEDタイプ
変換・出力
CAN出力の確
認などに
CANL-2401 CAN-2401
40ms- 出力更新 1ms- 出力更新
用途例 変換
CANデータをアナログ信号に変換し CANデータ アナログ出力 データ
確認
ロガーなどでデータ確認
CAN-2401 データロガー
CAN信号でコンパレータ(警報)出力し CAN信号 警報出力 電圧印加 リレー
外部電源経由でリレーを ON
ON
CAN-2401 外部電源 リレー
16bitアナログ出力 1ms※~更新 軽量60g・小型
出力信号 0-10V / 0-5V /±10V / ±5V / 4-20mA 【機種を選択】 DINレール取付タイプ 制御盤内の変換器用途にも
※CANL-2401 は40ms更新です
CAN-2451 CAN-2431
USBで設定値を安全管理
設定値を保存・ 照合、USB給電でも動作
充実の平均化機能
最大99の移動平均数で、応答良く安定 CAN-2411 後面USB
前面防水パッキン付属
DCフリー電源
CAN-2401:DC+7~ 60V CANL-2401:DC+7~ 30V 多CH対応 箱入れなどご相談ください
実績例
取外し・取付工程短縮 20CH CAN-電圧変換器
作業性・安全性も配慮
専用PCソフト(無償)で計測管理・ロギング
取付フック
事前にコネクタへ配線して取付:プラグコネクタ
LINKSHIP
CSVデータロギング 設定値管理
オプション LINKSHIPやPCなしで設定できる
スプリングロック式 M2スクリュー式 プログラムローダ(設定器)PL-5Aもご用意
※データロギングはできません。
PL-5A(別売)
ラインナップ
NEW NEW
パネルサイズ 出力更新速度 シリーズ CAN サーミスタ 熱電対 測温抵抗 電流 電圧 抵抗 速度 周波数偏差
48×96DIN 0.1ms / 1ms / 2ms~ (機種別) EX48 CAN-4801 HT-4801T HT-4801 HT-4801R PSA-4801 PSV-4801 RR-4801 SPD-4801 TQ-4801
0.1ms / 1ms / 2ms~ (機種別) EX24 CAN-2401 HT-2401T HT-2401 HT-2401R PSA-2401 PSV-2401 RR-2401 SPD-2401 TQ-2401
24×48DIN
40ms~:ローコストタイプ EXL24 CANL-2401 HTL-2401T HTL-2401 HTL-2401R PSAL-2401 PSVL-2401 RRL-2401 SPDL-2401 TQL-2401
48×96 DIN 24×48 DIN
パネルサイズ パネルサイズ
Page2
■共通仕様 暫定版 ■オプション CAN変換器 CAN-2401 / CANL-2401
名称 CAN変換器 【アナログ出力】
型式 CAN-2401(出力更新1ms~)/ CANL-2401(出力更新40ms~) 出力信号 0-10V / 0-5V /±10V / ±5V / 4-20mA 【機種を選択】
【CAN入力部】 D/A変換方式 DAC変換方式
入力点数 1点 出力分解能 16bi(t 各レンジにおいて 50,000以上)
通信規格 CAN2.0B 負荷抵抗 電圧出力 4.7k 以上 電流出力 300 以下
CAN BPS 10k / 20k / 50k / 100k / 250k / 500k / 1M bps 出力精度 電圧出力 ±0.1% of FS@23 電流出力 ±0.1% of FS@23
CAN FORMAT INTEL (Little Endian) または MOTOROLA (Big Endian) から設定 温度変動 ±200ppm/ 以下
CAN FRAME 標準(11bit長ID) または 拡張(29bit長ID) から設定 出力スケーリング フルスケール、ゼロスケール設定で任意のスケーリング可能
入力コネクタ スプリングロック式プラグコネクタ オプション:M2スクリュープラグコネクタ 出力更新時間 CAN-2401:1- 9999ms/CANL-2401:40 - 9999ms 1ms単位で設定
入出力遅延時間 出力更新時間+アナログ立ち上がり時間 150µs 以下
【演算部】
設定値記憶 不揮発性メモリ(EEPROM) 【コンパレータ(警報)出力】
出力数 2点
【表示部】 出力形態 絶縁型無接点出力( フォトモスリレー) 出力回路:極性なし
表示器(数値) 7seg 5桁(文字高9mm)赤 / 緑オプション (CANL-24は赤色のみ) コンパレータ動作条件がONの時、 COMP-COM間抵抗値:50 以下
表示範囲 -19999~ 99999 オーバー表示:OL ゼロ表示:リーディングゼロサプレス 定格 AC / DC280V 100mA max( 抵抗負荷) ON 抵抗:50 以下
インジケータ 1点 電源 出力論理 極性付で比較
小数点位置 0:□□□□□小数点なし、1:□□□□.□ - 4:□.□□□□ プログラムモードで設定 以下: 比較値以下で出力ON /比較値以上でOFF
表示更新時間 0.3秒(0.1 - 9.9秒で設定可能) 以上: 比較値以下で出力OFF /比較値以上でON
表示精度 20ppm±1digit@23 範囲内 :設定範囲内でON /範囲外でOFF
範囲外 :設定範囲外でON /範囲内でOFF
【USB通信部】 更新時間 アナログ出力更新時間の設定による 応答時間1ms(max.)
USB通信仕様 USB2.0:USB仮想COMによるシリアルポート通信230.4kbps
USB通信機能 設定値の書込・読込/測定値連続出力
出力更新時間 CAN-2401:1- 9999ms/CANL-2401:40 - 9999ms 1ms単位で設定
【一般事項】
電源電圧 ■外形寸法図
CAN-2401:DC+7~+60V /CANL-2401:DC+7~+30V CAN-2401 / CANL-2401
(逆接保護有)USBホストでの給電:5V
消費電力 3W以下
アイソレーション 電源/その他の入出力
耐電圧 電源/その他の入出力:各端子間 DC500V 1分間
質量 約60g
使用温湿度範囲 -10 ~+50 / 35~ 85%RH( 但し、結露無き事)
配線:お客さまご手配
■型式選定 は標準仕様( ※は省略できます)
CAN□-24□□□-□□-□□ 他の仕様もご相談ください (前面パネル部)2 79
106 (約20)
出力更新 タイプ CH数 オプション1 オプション2 表示器色 端子台形状(プラグコネクタ)
※ 1ms - 0 前面USB 1 1CH アナログ出力 デジタル通信 ※ 赤 ※ スプリングロック式 パネルカット寸法
L 40ms- 1 後面USB ※ なし ※ なし G 緑*3 J04 M2スクリュー式
3 表示器あり*2 E1 0-10V コンパレータ出力 盤 推奨板厚:0.5~ 9mm
DINレール取付具付 E5 0-5V C2 2点*1 放熱を妨げぬよう、本体周辺をふさがないで
5 表示器なし*2 R1 ±10V ください。(放熱スペースを確保ください) 70以上
+0.6
DINレール取付具付 R5 ±5V 使用環境温度:-10 - +50 45.0 0
*1 コンパレータ出力3点以上は 1 4-20mA
準備中 コンパレータ出力
*2 取付けフックなし C2 2点*2
*3 CANL-24の表示器は赤のみ B 出力オプションなし
■端子接続図(例)
型式例
本体後部
CAN-2401-B 表示・USB通信のみ 端子 1 ~ 10
CANL-2401-E1C2 アナログ出力0-10V・コンパレータ出力2点 出力更新40ms~ AN OUT アナログ出力
1 2 3 4 5 6 7 8 9 10
下記以外の出力仕様もございます(お問合せください)
仕様 標準 / アナロ
端子 表示のみ アナログ出力 グ出力&
コンパレータ出力
1 電源入力(-) 注:AC電源では動作しません
0V
2 電源入力(+) DC+7~ 60V CANL-2401はDC+7~ 30V
3 CAN GND
4 CAN -(LO)
5 CAN +(H I)
6 GND AN GND
7 NC AN OUT
8 NC CH1
9 NC CH2
10 NC COM
使用可能電線 単線 0.5-1.2(AWG24-16)/ 撚線 0.3-1.25mm(2 AWG22-16)
※本品が安全で正常に動作するように、通気がよく温度管理の行き届いた場所でお使いください。 素線径 0.18以上/標準裂き線長10mm
使用環境の動作時の温度は室内温度よりも常に高くなり、周囲の機器構成によって異なります。
必ず、使用環境温度を確認してから設置してください。
※本品は外気が本体下部から入り、内部の熱気が上部から排出されます。このため本体の周囲には
通気できる適度な隙間が必要です。通気用の開口部をふさがないようにしてください。
※改良などの理由により予告なく仕様・外観を変更することがありますのでご了承ください。
※本品をご使用になって、本品の不調あるいは本品自体に起因する二次的災害発生の可能性が
あるときは、必ず別の技術手段による保全対策を併用してください。
※本品は、各所に新しい思想の特許が含まれています。
お買い求めは
製品のお問合せ:サポートセンター
TEL. 03-3382-1410 平日 9 :30 -17 :30
E-mail support-coco@cocores.co.jp
本 社 TEL.03-3382-1021 FAX.03-3382-1200
〒164-0011 東京都中野区中央 3-40-4 新中野ココリサーチビル
営業所 愛知(豊川市)/大阪(大阪市)/東関東(松戸市)
研究所 東京(中野区)
CAT.NO.532 ホームページ https://www.cocores.co.jp/
2023.8 第2版
PRINTED IN JAPAN
