ビュッヒの近赤外分析ソリューション 日常分析のコスト削減と時間短縮 ～工程管理の効率化を実現～ 製造現場用 近赤外分析計 ラボ用 近赤外分析計 プロセス用 近赤外分析計

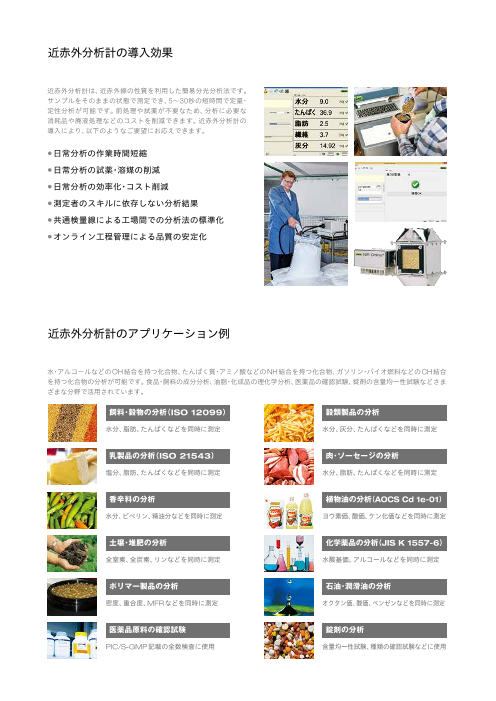

近赤外分析計の導入効果 近赤外分析計は、近赤外線の性質を利用した簡易分光分析法です。 サンプルをそのままの状態で測定でき、5～30秒の短時間で定量・ 定性分析が可能です。前処理や試薬が不要なため、分析に必要な 消耗品や廃液処理などのコストを削減できます。近赤外分析計の 導入により、以下のようなご要望にお応えできます。 ● 日常分析の作業時間短縮 ● 日常分析の試薬・溶媒の削減 ● 日常分析の効率化・コスト削減 ● 測定者のスキルに依存しない分析結果 ● 共通検量線による工場間での分析法の標準化 ● オンライン工程管理による品質の安定化 近赤外分析計のアプリケーション例 水・アルコールなどのOH結合を持つ化合物、たんぱく質・アミノ酸などのNH結合を持つ化合物、ガソリン・バイオ燃料などのCH結合 を持つ化合物の分析が可能です。食品・飼料の成分分析、油脂・化成品の理化学分析、医薬品の確認試験、錠剤の含量均一性試験などさま ざまな分野で活用されています。 飼料・穀物の分析（ISO 12099） 穀類製品の分析 水分、脂肪、たんぱくなどを同時に測定 水分、灰分、たんぱくなどを同時に測定 乳製品の分析（ISO 21543） 肉・ソーセージの分析 塩分、脂肪、たんぱくなどを同時に測定 水分、脂肪、たんぱくなどを同時に測定 香辛料の分析 植物油の分析（AOCS Cd 1e-01） 水分、ピペリン､精油分などを同時に測定 ヨウ素価、酸価、ケン化価などを同時に測定 土壌・堆肥の分析 化学薬品の分析（JIS K 1557-6） 全窒素、全炭素、リンなどを同時に測定 水酸基価、アルコールなどを同時に測定 ポリマー製品の分析 石油・潤滑油の分析 密度、重合度、MFRなどを同時に測定 オクタン価、酸価、ベンゼンなどを同時に測定 医薬品原料の確認試験 錠剤の分析 PIC/S-GMP記載の全数検査に使用 含量均一性試験、種類の確認試験などに使用

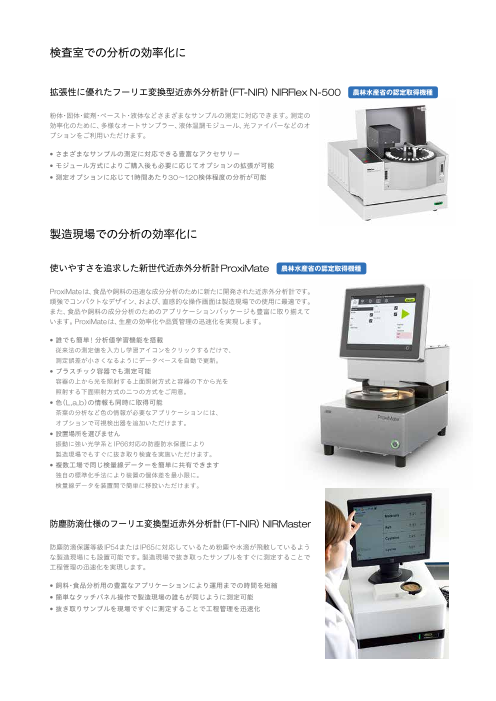

検査室での分析の効率化に 拡張性に優れたフーリエ変換型近赤外分析計（FT-NIR） NIRFlex N-500 農林水産省の認定取得機種 粉体・固体・錠剤・ペースト・液体などさまざまなサンプルの測定に対応できます。測定の 効率化のために、多様なオートサンプラー、液体温調モジュール、光ファイバーなどのオ プションをご利用いただけます。 • さまざまなサンプルの測定に対応できる豊富なアクセサリー • モジュール方式によりご購入後も必要に応じてオプションの拡張が可能 • 測定オプションに応じて1時間あたり30～120検体程度の分析が可能 製造現場での分析の効率化に 使いやすさを追求した新世代近赤外分析計ProxiMate 農林水産省の認定取得機種 ProxiMateは、食品や飼料の迅速な成分分析のために新たに開発された近赤外分析計です。 頑強でコンパクトなデザイン、および、直感的な操作画面は製造現場での使用に最適です。 また、食品や飼料の成分分析のためのアプリケーションパッケージも豊富に取り揃えて います。ProxiMateは、生産の効率化や品質管理の迅速化を実現します。 • 誰でも簡単 ! 分析値学習機能を搭載 従来法の測定値を入力し学習アイコンをクリックするだけで、 測定誤差が小さくなるようにデータベースを自動で更新。 • プラスチック容器でも測定可能 容器の上から光を照射する上面照射方式と容器の下から光を 照射する下面照射方式の二つの方式をご用意。 • 色（L,a,b）の情報も同時に取得可能 茶葉の分析など色の情報が必要なアプリケーションには、 オプションで可視検出器を追加いただけます。 • 設置場所を選びません 振動に強い光学系と IP66対応の防塵防水保護により 製造現場でもすぐに抜き取り検査を実施いただけます。 • 複数工場で同じ検量線データーを簡単に共有できます 独自の標準化手法により装置の個体差を最小限に。 検量線データを装置間で簡単に移設いただけます。 防塵防滴仕様のフーリエ変換型近赤外分析計（FT-NIR） NIRMaster 防塵防滴保護等級 IP54または IP65に対応しているため粉塵や水滴が飛散しているよう な製造現場にも設置可能です。製造現場で抜き取ったサンプルをすぐに測定することで 工程管理の迅速化を実現します。 • 飼料・食品分析用の豊富なアプリケーションにより運用までの時間を短縮 • 簡単なタッチパネル操作で製造現場の誰もが同じように測定可能 • 抜き取りサンプルを現場ですぐに測定することで工程管理を迅速化

オンライン分析による効率的な工程管理の実現に ダイオードアレイ型プロセス近赤外分析計 NIR-Online 農林水産省の認定取得機種 原料輸送用の配管、乾燥工程後の配管、発酵槽などの反応容器、混合機などさまざまな 工程に取り付け可能で、サンプルをリアルタイムかつ連続的に監視できます。サンプル の抜き取りが不要になるため、コスト面、労力面、安全面のすべてにおいて、より効率的 な工程管理が可能となります。 NIR-Onlineの導入効果 ● リアルタイムかつ連続的な測定により生産の安定化を実現 ● バッチ工程のリアルタイム管理によるサイクルの改善 ● 抜き取り検査に要する時間とコストの削減および人為的ミスの回避 NIR-Onlineの導入事例 飼料・ペットフードの製造 ● 原料の成分確認による品質の確保 ● たんぱく規格を保証する配合の最適化 ● 適切な水分管理による収益の改善 スターチ・小麦粉の製造 ● 原料の成分確認による品質の確保 ● たんぱく含量による自動サイロ選択 ● 灰分規格を保証する配合の最適化 ● 胚芽、グルテンフィード、グルテンミールなどの副産物の成分確認 ● 適切な水分管理による収益の改善 医薬品の製造（PAT） ● 混合均一性のリアルタイム管理 ● 流動層乾燥工程の水分管理

仕様 NIRFlex N-500本体 NIRMaster 分光方式 フーリエ変換方式（TeO2偏光干渉計） 分光方式 フーリエ変換方式（TeO2偏光干渉計） 検出器 InGaAs（ペルチェ温調） 検出器 InGaAs（ペルチェ温調） 測定波長 800-2500nm / 12500-4000 cm-1 測定方式 拡散反射測定／透過反射測定 分解能 8cm-1（ 測定間隔：4cm-1） 照射面直径 9mm 波数正確性 ±0.2cm-1 測定波長 800-2500nm / 12500-4000 cm-1 スキャン数 2スキャン /秒（ 最大4スキャン /秒） 分解能 8cm-1（ 測定間隔：4cm-1） 使用温度範囲 5 – 35℃ 波数正確性 ±0.2cm-1 使用相対湿度 31℃まで80%未満、35℃で67%未満 スキャン数 2スキャン /秒（ 最大4スキャン /秒） 平均ランプ寿命 12,000時間（6,000時間×2ランプ） 使用温度範囲 5-35℃ コンピューター環境 Windows 7 Pro SP1または 8.1 Pro（ 64ビット） 使用相対湿度 31℃まで80%未満、35℃で67%未満 電源 100-230V（50/60Hz） 平均ランプ寿命 12,000時間（6,000時間×2ランプ） 消費電力 350W コンピューター環境 Windows Embedded Standard 7（ 64ビット） 寸法 350（W） × 450（D） × 250（H） mm　 ハウジング材質 アクリル樹脂（NIRMaster）、ステンレス（NIRMaster Pro） 重量 25kg 防塵・防水性能 IP54または IP65 電源 100-230V（50-60Hz） 消費電力 150W 寸法 420（W） × 540（D） × 360（H） mm　 重量 43kg（ NIRMaster）、49kg（NIRMaster Pro） ProxiMate 分光方式 分散方式（固定回折格子） 検出器（近赤外領域） ダイオードアレイ（温調InGaAs素子） 近赤外測定波長領域 900-1700 nm 可視測定波長領域（オプション） 400-900 nm 使用温度範囲 5-40℃ 使用相対湿度 31℃まで80％未満 防塵防水保護等級 IP66 内蔵PCのOS Windows 10 Enterprise Embedded 内蔵PCのSSD容量 60 GB 電源 100-240 V（ 50/60Hz） 消費電力 60 W 寸法 260（W） x 435（D） x 500（H） mm 重量 23 kg NIR-Online 分光方式 分散方式（固定回折格子） 検出器 ダイオードアレイ 撮像素子（オプション） CCD、空間分解能80μm 測定方式 拡散反射測定／透過反射測定 照射面直径 30-40mm 測定波長 近赤外領域：900-1700nm / 11100-5900cm-1／可視領域（オプション）： 350-900nm） 測定間隔（近赤外領域） 3.2nm スキャン数 100スキャン /秒 使用温度範囲 -10℃～＋40℃ 使用相対湿度 90%未満 接触サンプル温度範囲 -10℃～＋70℃（ 恒温循環水槽使用により130℃まで対応可） 平均ランプ寿命 18,000時間（9,000時間×2ランプ） コンピューター環境 Windows 7 SP1 測定窓材質 サファイアガラス ハウジング材質 ステンレス（ニッケルめっき）、アルミ冷却フィン 防塵・防水性能 IP65（ご要望により IP67仕様にも対応） 防爆性能 ATEX規格対応（お問い合わせ下さい。） フランジの耐圧性 30 bar 電源 110Vまたは220V（50/60Hz） 消費電力 30W 寸法 220（W） × 220（D） × 135（H） mm 重量 6-7kg

ビュッヒの近赤外アプリケーション ビュッヒでは、日本国内はもとより、グローバルネットワークから得られた世界各国の近赤外データをもとに独自のアプリケーションを 開発しております。飼料、食品、ポリマー、食用油脂などさまざまな分析事例を紹介したアプリケーションノートをご用意しております。 Quality in your hands 日本ビュッヒ株式会社 本 社 〒110-0008 東京都台東区池之端 2-7-17 IMONビル 3F TEL： 03-3821-4777 FAX： 03-3821-4555 大阪営業所 〒532-0011 大阪市淀川区西中島 5-6-16新大阪大日ビル 4F TEL： 06-6195-9241 FAX： 06-6195-9251 エリア担当者駐在：九州エリア／中部エリア nihon@buchi.com | www.buchi.com/jp-ja　 ● このカタログに記載の価格および仕様、外観は2019年8月現在のものです。 ● 製品改良のため、仕様および外観が予告なく変更されることがありますので、ご了承ください。 ● カタログの色と実際の製品の色とは、多少異なる場合があります。 ● 本カタログに記載の価格には消費税は含まれておりません。 ● ご使用の前に、必ず取扱説明書をお読みください。 ● 有機溶媒を使用される際は、適切な排気装置が付いた部屋でご使用ください。 NBKK B26-0819
