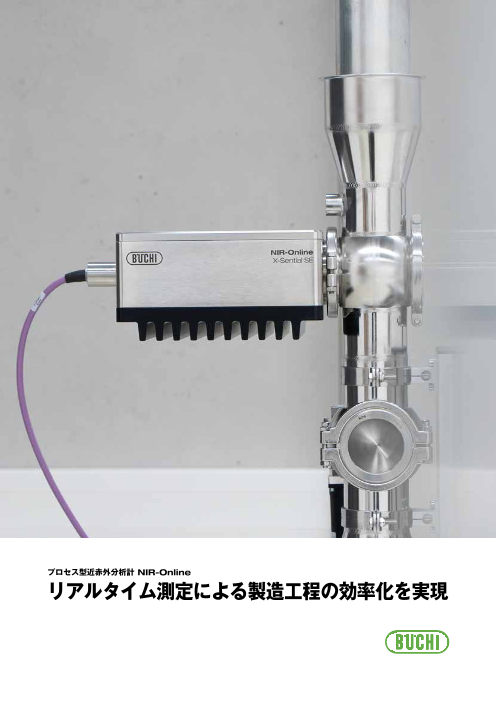

プロセス型近赤外分析計 NIR-Online

プロセス型近赤外分析計 NIR-Online リアルタイム測定による製造工程の効率化を実現

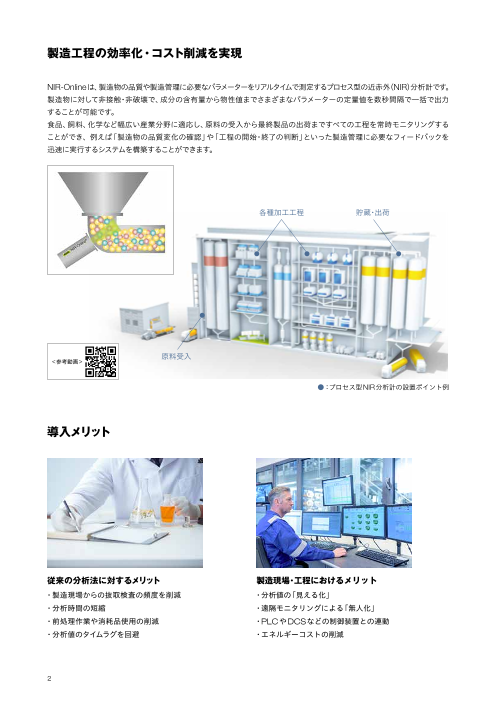

製造工程の効率化・コスト削減を実現 NIR-Onlineは、製造物の品質や製造管理に必要なパラメーターをリアルタイムで測定するプロセス型の近赤外（NIR）分析計です。 製造物に対して非接触・非破壊で、成分の含有量から物性値までさまざまなパラメーターの定量値を数秒間隔で一括で出力 することが可能です。 食品、飼料、化学など幅広い産業分野に適応し、原料の受入から最終製品の出荷まですべての工程を常時モニタリングする ことができ、 例えば「製造物の品質変化の確認」や「工程の開始・終了の判断」といった製造管理に必要なフィードバックを 迅速に実行するシステムを構築することができます。 各種加工工程 貯蔵・出荷 原料受入 <参考動画> ●：プロセス型NIR分析計の設置ポイント例 導入メリット 従来の分析法に対するメリット 製造現場・工程におけるメリット ・ 製造現場からの抜取検査の頻度を削減 ・ 分析値の「見える化」 ・ 分析時間の短縮 ・ 遠隔モニタリングによる「無人化」 ・ 前処理作業や消耗品使用の削減 ・ PLCやDCSなどの制御装置との連動 ・ 分析値のタイムラグを回避 ・ エネルギーコストの削減 2

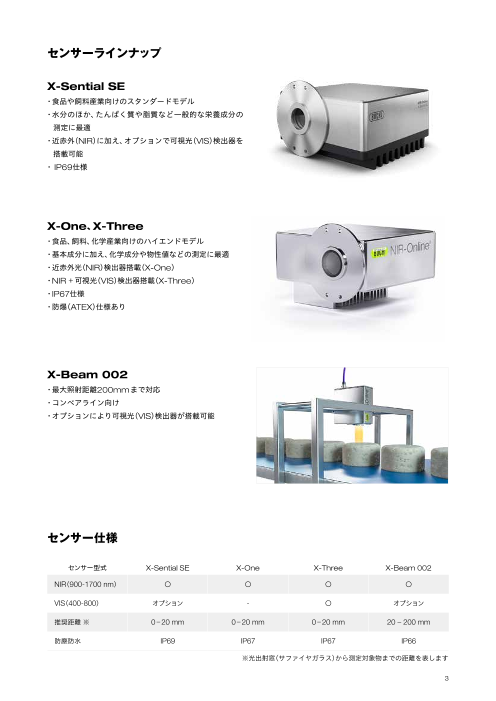

センサーラインナップ　　　 X-Sential SE ・ 食品や飼料産業向けのスタンダードモデル ・ 水分のほか、たんぱく質や脂質など一般的な栄養成分の 測定に最適 ・ 近赤外（NIR）に加え、オプションで可視光（VIS）検出器を 搭載可能 ・ IP69仕様 X-One、X-Three ・ 食品、飼料、化学産業向けのハイエンドモデル ・ 基本成分に加え、化学成分や物性値などの測定に最適 ・ 近赤外光（NIR）検出器搭載（X-One） ・ NIR＋可視光（VIS）検出器搭載（X-Three） ・ IP67仕様 ・ 防爆（ATEX）仕様あり X-Beam 002 ・ 最大照射距離200mmまで対応 ・ コンベアライン向け ・ オプションにより可視光（VIS）検出器が搭載可能 センサー仕様 センサー型式 X-Sential SE X-One X-Three X-Beam 002 NIR（900-1700 nm） 〇 〇 〇 〇 VIS（400-800） オプション - 〇 オプション 推奨距離 ※ 0－20 mm 0－20 mm 0－20 mm 20 – 200 mm 防塵防水 IP69 IP67 IP67 IP66 ※光出射窓（サファイヤガラス）から測定対象物までの距離を表します 3

システム構成 センサーケーブル ※1 データケーブル ※2 外部出力 ・ アナログ ・ TCP/IP 電源ボックス 専用ソフトウェア ※3 ※1 センサーケーブルは、長さ10mまたは20mが選択可能です ※2 データケーブルは以下の長さ（m）が選択可能です 　　 10、20、30、50、70、100、150、200、300、400、500 ※3 1台のパソコンに最大4台のセンサー（電源ボックス含む）が接続可能です 設置イメージ NIR-Onlineは固体および液体の製造ラインいずれにも設置することが可能です。また、各種アクセサリー（P.7）と組み 合わせることにより、インラインやオンライン、そしてコンベアラインなど、さまざまな製造現場に適したシステムを 構築することができます。 インライン コンベア オンライン（バイパスシステム） 4

導入分野とその使用例　　　 食品 飼料 ・ 原料の品質確認 ・ 原料の品質確認 ・ 粉砕や混合などの加工工程のモニタリング ・ 原料混合工程のモニタリング ・ 加水や加熱装置への測定値出力と連動 ・ 最終製品の品質確認 ・ 最終製品の品質確認 化学 /製薬 その他 ・ 原料の品質確認 ・ さまざまな原料の品質確認 ・ 重合度、固有粘度などの物性値の確認 ・ 肥料成分（有機 /無機）の確認 ・ 乾燥処理終点のモニタリング ・ セメント製造工程のモニタリング ・ 混合比率変化のモニタリング ・ パルプ、木材の水分検査 ・ シート状製品の品質確認 ・ 収穫 /出荷時の農産物の品質検査 導入分野 測定パラメーターの例 穀物、製粉 水分、たんぱく質、灰分、でんぷん、繊維、窒素分 食用油、油脂 水分、油分、残留溶媒、リン、遊離脂肪酸、ヨウ素価、酸価、全窒素、色 食品・飲料 水分、たんぱく質、脂質量、油分、でんぷん、糖分、塩分、アルコール、色、粒度 化学材料 水分、ポリマー重合度、水酸基量、混合比、密度、粘度、粒度 飼料、肥料 水分、たんぱく質、油分、粗繊維、でんぷん、灰分、無機成分 製薬 水分、主成分、混合比、添加剤濃度 5

NIR-Online用ソフトウェア SX-Suite SX-Suiteは、測定サンプルの自動認識、混合工程の終点判定、定量モデルの自動作成および更新、プロセス制御システム への出力などさまざまな機能を備えています。見やすさを追求した測定画面では、分析値の時間経過と管理幅、測定サンプル のスペクトルおよび画像がひと目で確認できます。 バッチデータ 現在の成分値（リアルタイム） 二台目以降のセンサーの 測定値の管理幅と時間変化 測定対象物の吸光スペクトル 測定値 複数の測定レシピが作成可能 サンプル認識機能により測定の開始・終了が自動化 最短1秒間隔で分析値を出力し、24時間365日測定が可能 測定値のアナログ・デジタル出力に対応 定量モデル自動作成・更新機能AutoCal〈特許〉 定量モデル解析ソフトウェアSX-Plus NIR-OnlineにはAutoCal機能が搭載されており、定量モデルに含めたい測定データを選択し、分析対象成分の実測値を入力 するだけでAutoCalが自動的に定量モデルにデータを追加し更新を行います。また、SX-Plusを使えばマニュアルでの定量 モデル解析も行うことが可能です。 特許技術により定量モデルを自動作成・更新 専門知識不要の簡便な操作性 必要な 従来法の チェック サンプルを 測定値を ボタンを 選択 入力 押して更新 6

専用アクセサリー 設置用アクセサリー 溶接フランジ X-Cell 品番：11060754（平面用） 品番：お問い合わせください 11068800（パイプ用） ・ 液体製品向け 11068801（ホッパー用） ・ 液体の厚さ（光路長）を最適化 ・ サファイヤ窓板付きフランジ ・ DN50（DN25への変換可能） ・ 材質：SUS316L ・ 光路長1/2/5/10/15/26mm ・ 材質：SUS316L 冷却用アクセサリー 空冷モジュール X-Sential SE用 品番：11085413 ・ NIRセンサの冷却効率を向上 ・ センサのヒートシンクへの粉塵堆積を低減 ・ 窒素または空気（ DIN ISO 8573-1） ・ 最低1バール連続供給 水冷モジュール ・ 8/6mmホース接続口 品番：11060752 Xシリーズ用 ・ 130℃までの測定物に対応 品番：11061684 ・ 必要流量5L/h（ 20℃） ・ 1/4ホースニップル対応 ラボ測定向けアクセサリー UP-View ユニット X-Rot 品番：11061701 品番：11061754 ・ 静置状態での測定用 ・ 固体測定用 ・ ガラスシャーレが使用可能 ・ 回転式測定モジュール データ出力用アクセサリー アナログ出力用モジュール Data Lab I/O　 品番：11060742 ・ 測定値を4－20mAで出力（3成分まで） ・ 1－9V出力に対応 7

その他仕様 分光方式 分散方式（固定回折格子） 光源 タングステンハロゲンランプ 光源寿命 メインランプ、予備ランプ各9000時間（自動切り換え） ※1 窓材質 サファイヤ 近赤外領域： InGaAsダイオードアレイ 検出器 可視光領域： Siフォトダイオードアレイ 近赤外領域： 900-1700 nm 測定波長 可視光領域： 400-800 nm 平均測定間隔（scan/sec） 20スペクトル X-Sential SE： 229 × 220 × 115 mm 寸法（W×D × H） X-One、X-Three、X-Beam 002： 220 × 220 × 135 mm X-Sential SE： 8 kg 重量 X-One、X-Three、X-Beam 002： 約7kg 耐圧 30 bar / 3 MPa 推奨使用温度① ※2 -10℃～70℃ 推奨使用温度② ※3 -10℃～40℃ 使用相対湿度 31℃まで80%未満 電源 110V-220V（50-60Hz） 消費電力 30W 接続電圧 12.0-14.5 VDC ±10% Windows11 Pro、Intel® CoreTM i5以上、メモリ16GB以上 制御パソコン推奨仕様 Windows office・PDFリーダー必須 消耗品 光源ランプ、本体密閉用ガスケット、除湿カートリッジ（それぞれ交換目安1年～1年半） 出力信号 4～20mA アナログ出力（３成分）、シリアル（TCP/IP）通信 ※1 X-Beam 002のみ搭載ランプ数1個／9000時間 ※2 測定対象物の温度（センサーのフランジ設置面近傍の温度）を示します ※3 センサーの設置個所周囲の温度を示します Quality in your hands 日本ビュッヒ株式会社 www.buchi.com/ja 本　　　　社　〒110-0008 東京都台東区池之端 2-7-17 IMONビル 3F TEL： 03-3821-4777　　FAX： 03-3821-4555 大阪営業所　〒532-0011 大阪市淀川区西中島 5-6-16新大阪大日ビル 4F TEL： 06-6195-9241　　FAX： 03-3821-4555 エリア担当者駐在：九州／中部 ■ お問合せフォーム ■ 営業部 ■ 技術サポート www.buchi.com/ja/support/contact nihon@buchi.com service.japan@buchi.com ・ このカタログに記載の仕様、外観は2026年4月現在のものです。 ・ 製品改良のため、仕様および外観が予告なく変更されることがありますので、ご了承ください。 ・ カタログの色と実際の製品の色とは、多少異なる場合があります。 製品別の ・ 本カタログに記載以外の、運送費、設置費などについては別途お問い合わせください。 ・ 追加アクセサリーや仕様についてご不明な点は別途お問い合わせください。 電子カタログ ・ ご使用の前に、必ず取扱説明書をお読みください。 はこちらへ ・ 有機溶媒を使用される際は、適切な排気装置が付いた部屋でご使用ください。 NBKK B38-0426
