下田エコテック　駐車場・洗車場用排水桝　製品カタログ

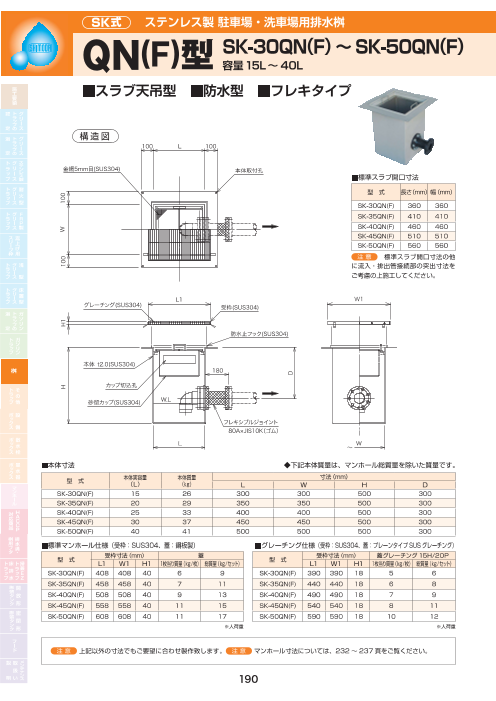

SK式 ステンレス製 駐車場・洗車場用排水桝 QN(F)型 SK-30QN(F) ～ SK-50QN(F) 容量15L〜 40L ■スラブ天吊型　■防水型　■フレキタイプ 構 造 図 100 L 100 金網5mm目(SUS304) 本体取付孔 ■標準スラブ開口寸法 型　式 長さ（mm）幅（mm） SK-30QN(F) 360 360 SK-35QN(F) 410 410 SK-40QN(F) 460 460 SK-45QN(F) 510 510 SK-50QN(F) 560 560 注 意 　標準スラブ開口寸法の他 に流入・排出管接続部の突出寸法を ご考慮の上施工してください。 L1 W1 グレーチング(SUS304) 受枠(SUS304) 防水止フック(SUS304) 本体 t2.0(SUS304) 桝 180 カップ切込孔 砂留カップ(SUS304) W.L フレキシブルジョイント 80A×JIS10K（ゴム） L ～ W ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 型　式 本体実容量 本体質量 寸法（mm） （L） （kg） L W H D SK-30QN(F) 15 26 300 300 500 300 SK-35QN(F) 20 29 350 350 500 300 SK-40QN(F) 25 33 400 400 500 300 SK-45QN(F) 30 37 450 450 500 300 SK-50QN(F) 40 41 500 500 500 300 桝排 用水 フ溝 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） タ・ 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋グレーチング 15H/20P 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30QN(F) 408 408 40 6 9 SK-30QN(F) 390 390 18 5 6 SK-35QN(F) 458 458 40 7 11 SK-35QN(F) 440 440 18 6 8 SK-40QN(F) 508 508 40 9 13 SK-40QN(F) 490 490 18 7 9 SK-45QN(F) 558 558 40 11 15 SK-45QN(F) 540 540 18 8 11 SK-50QN(F) 608 608 40 11 17 SK-50QN(F) 590 590 18 10 12 ※人荷重 ※人荷重 注 意 上記以外の寸法でもご要望に合わせ製作致します。 注 意 マンホール寸法については、224 ～ 229 頁をご覧ください。 182 183 H H1 100 W 100 D

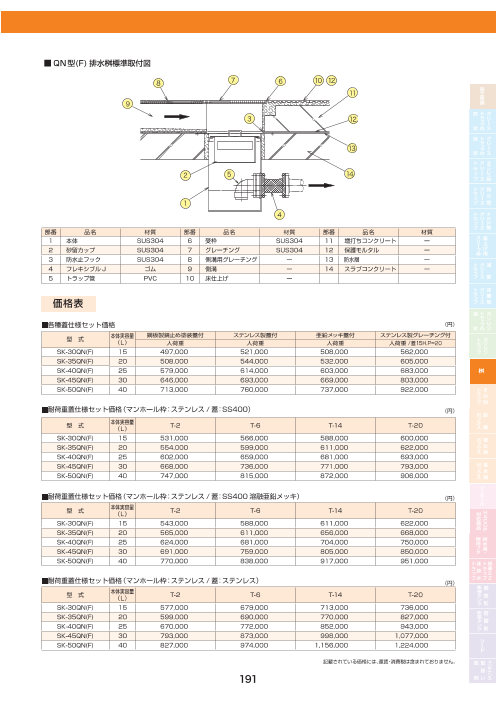

SK-30QN(F) ～ SK-50QN(F) 容量15L〜 40L ■ QN型(F) 排水桝標準取付図 8 7 6 10 12 11 9 3 12 13 2 5 14 1 4 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 　本体 SUS304 6 　受枠 SUS304 11 　増打ちコンクリート ー 2 　砂留カップ SUS304 7 　グレーチング SUS304 12 　保護モルタル ー 3 　防水止フック SUS304 8 　側溝用グレーチング ー 13 　防水層 ー 4 　フレキシブル J ゴム 9 　側溝 ー 14 　スラブコンクリート ー 5 　トラップ管 PVC 10 　床仕上げ ー 価格表 ■各種蓋仕様セット価格 （円） ンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング付 型　式 本体実容量 鋼板製錆止め塗装蓋付 ステ （L） 人荷重 人荷重 人荷重 人荷重 /蓋15H.P=20 SK-30QN(F) 15 473,000 496,000 484,000 535,000 SK-35QN(F) 20 484,000 518,000 507,000 576,000 SK-40QN(F) 25 551,000 585,000 574,000 650,000 桝 SK-45QN(F) 30 615,000 660,000 637,000 765,000 SK-50QN(F) 40 679,000 724,000 702,000 878,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN(F) 15 507,000 542,000 564,000 576,000 SK-35QN(F) 20 530,000 575,000 587,000 598,000 SK-40QN(F) 25 574,000 631,000 653,000 665,000 SK-45QN(F) 30 637,000 705,000 740,000 762,000 SK-50QN(F) 40 713,000 781,000 838,000 872,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400 溶融亜鉛メッキ） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN(F) 15 519,000 564,000 587,000 598,000 SK-35QN(F) 20 541,000 587,000 632,000 644,000 SK-40QN(F) 25 596,000 653,000 676,000 722,000 桝排 用水 フ SK-45QN(F) 30 660,000 728,000 774,000 819,000 溝 タ・ SK-50QN(F) 40 736,000 804,000 883,000 917,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN(F) 15 553,000 655,000 689,000 712,000 SK-35QN(F) 20 575,000 666,000 746,000 803,000 SK-40QN(F) 25 642,000 744,000 824,000 915,000 SK-45QN(F) 30 762,000 842,000 967,000 1,046,000 SK-50QN(F) 40 793,000 940,000 1,122,000 1,190,000 記載されている価格には、運賃・消費税は含まれておりません。 182 183

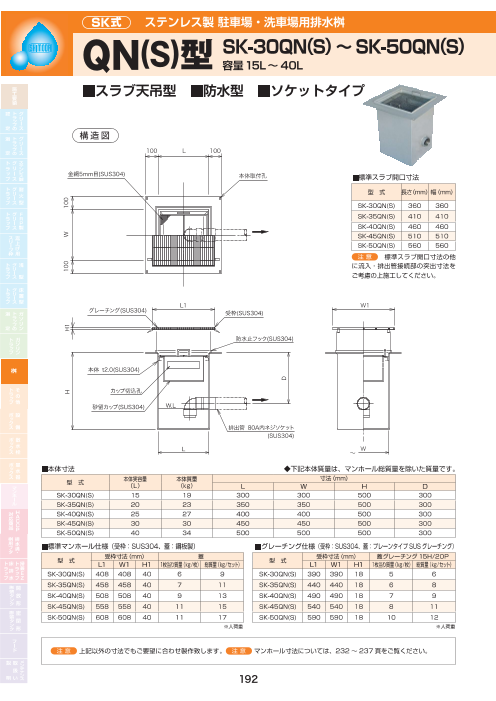

SK式 ステンレス製 駐車場・洗車場用排水桝 QN(S)型 SK-30QN(S) ～ SK-50QN(S) 容量15L〜 40L ■スラブ天吊型　■防水型　■ソケットタイプ 構 造 図 100 L 100 金網5mm目(SUS304) 本体取付孔 ■標準スラブ開口寸法 型　式 長さ（mm）幅（mm） SK-30QN(S) 360 360 SK-35QN(S) 410 410 SK-40QN(S) 460 460 SK-45QN(S) 510 510 SK-50QN(S) 560 560 注 意 　標準スラブ開口寸法の他 に流入・排出管接続部の突出寸法を ご考慮の上施工してください。 L1 W1 グレーチング(SUS304) 受枠(SUS304) 防水止フック(SUS304) 桝 本体 t2.0(SUS304) カップ切込孔 砂留カップ(SUS304) W.L 排出管 80A内ネジソケット (SUS304) L ～ W ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 寸 型　式 本体実容量 本体質量 法（mm） （L） （kg） L W H D SK-30QN(S) 15 19 300 300 500 300 SK-35QN(S) 20 23 350 350 500 300 SK-40QN(S) 25 27 400 400 500 300 SK-45QN(S) 30 30 450 450 500 300 SK-50QN(S) 40 34 500 500 500 300 桝排 用水 フ溝 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） タ・ 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋グレーチング 15H/20P 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30QN(S) 408 408 40 6 9 SK-30QN(S) 390 390 18 5 6 SK-35QN(S) 458 458 40 7 11 SK-35QN(S) 440 440 18 6 8 SK-40QN(S) 508 508 40 9 13 SK-40QN(S) 490 490 18 7 9 SK-45QN(S) 558 558 40 11 15 SK-45QN(S) 540 540 18 8 11 SK-50QN(S) 608 608 40 11 17 SK-50QN(S) 590 590 18 10 12 ※人荷重 ※人荷重 注 意 上記以外の寸法でもご要望に合わせ製作致します。 注 意 マンホール寸法については、224 ～ 229 頁をご覧ください。 184 185 H H1 100 W 100 D

SK-30QN(S) ～ SK-50QN(S) 容量15L〜 40L ■ QN型(S) 排水桝標準取付図 8 7 6 10 11 9 3 12 13 2 5 14 1 4 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 　本体 SUS304 6 　受枠 SUS304 11 　増打ちコンクリート ー 2 　砂留カップ SUS304 7 　グレーチング SUS304 12 　保護モルタル ー 3 　防水止フック SUS304 8 　側溝用グレーチング ー 13 　防水層 ー 4 　フレキシブル J ゴム 9 　側溝 ー 14 　スラブコンクリート ー 5 　トラップ管 PVC 10 　床仕上げ ー 価格表 ■各種蓋仕様セット価格 （円） ンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング付 型　式 本体実容量 鋼板製錆止め塗装蓋付 ステ （L） 人荷重 人荷重 人荷重 人荷重 /蓋15H.P=20 SK-30QN(S) 15 404,000 427,000 415,000 466,000 SK-35QN(S) 20 427,000 461,000 450,000 519,000 SK-40QN(S) 25 494,000 528,000 517,000 593,000 桝 SK-45QN(S) 30 558,000 603,000 580,000 708,000 SK-50QN(S) 40 622,000 667,000 645,000 821,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN(S) 15 438,000 473,000 495,000 507,000 SK-35QN(S) 20 473,000 518,000 530,000 541,000 SK-40QN(S) 25 517,000 574,000 596,000 608,000 SK-45QN(S) 30 580,000 648,000 683,000 705,000 SK-50QN(S) 40 656,000 724,000 781,000 815,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400 溶融亜鉛メッキ） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN(S) 15 450,000 495,000 518,000 529,000 SK-35QN(S) 20 484,000 530,000 575,000 587,000 桝排 SK-40QN(S) 25 539,000 596,000 619,000 665,000 用水 フ溝 SK-45QN(S) 30 603,000 671,000 717,000 762,000 タ・ SK-50QN(S) 40 679,000 747,000 826,000 860,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN(S) 15 484,000 586,000 620,000 643,000 SK-35QN(S) 20 518,000 609,000 689,000 746,000 SK-40QN(S) 25 585,000 687,000 767,000 858,000 SK-45QN(S) 30 705,000 785,000 910,000 989,000 SK-50QN(S) 40 736,000 883,000 1,065,000 1,133,000 記載されている価格には、運賃・消費税は含まれておりません。 184 185

SK式 ステンレス製 駐車場・洗車場用排水桝 QNE(F)型 SK-30QN-E(F) ～ SK-50QN-E(F) 容量15L〜 40L ■スラブ天吊型　■耐火型　■防水型 PS060FL-1045 ■フレキタイプ 構 造 図 125 L 125 ■標準スラブ開口寸法 金網5mm目(SUS304) 本体取付孔 型　式 長さ（mm）幅（mm） SK-30QN-E(F) 400 400 SK-35QN-E(F) 450 450 亀甲金網 SK-40QN-E(F) 500 500 SK-45QN-E(F) 550 550 SK-50QN-E(F) 600 600 固定バンド 注 意 　標準スラブ開口寸法の他 に流入・排出管接続部の突出寸法を ご考慮の上施工してください。 L1 W1 グレーチング(SUS304) 受枠(SUS304) 防水止フック(SUS304) 本体 t2.0(SUS304) フレキシブルジョイント 80A×JIS10K 桝 （ゴム） カップ切込孔 砂留カップ(SUS304) W.L 耐火被覆（セラミックファイバーブランケット） 耐火被覆（けい酸カルシウム板） 15 L 600 15 W 15 【現場施工】 ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 寸 型　式 本体実容量 本体質量 法（mm） （L） （kg） L W H D SK-30QN-E(F) 15 39 300 300 500 300 SK-35QN-E(F) 20 45 350 350 500 300 SK-40QN-E(F) 25 50 400 400 500 300 SK-45QN-E(F) 30 56 450 450 500 300 SK-50QN-E(F) 40 62 500 500 500 300 桝排 用水 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） フ溝 タ・ 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋グレーチング 15H/20P 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30QN-E(F) 408 408 40 6 9 SK-30QN-E(F) 390 390 18 5 6 SK-35QN-E(F) 458 458 40 7 11 SK-35QN-E(F) 440 440 18 6 8 SK-40QN-E(F) 508 508 40 9 13 SK-40QN-E(F) 490 490 18 7 9 SK-45QN-E(F) 558 558 40 11 15 SK-45QN-E(F) 540 540 18 8 11 SK-50QN-E(F) 608 608 40 11 17 SK-50QN-E(F) 590 590 18 10 12 ※人荷重 ※人荷重 注 意 上記以外の寸法でもご要望に合わせ製作致します。 注 意 マンホール寸法については、224 ～ 229 頁をご覧ください。 186 187 15 H H1 125 W 125 D

SK-30QN-E(F) ～ SK-50QN-E(F) 容量15L〜 40L ■ QNE 型(F) 排水桝標準取付図 12 7 6 14 13 15 3 16 17 2 5 18 19 1 9 4 10 11 8 600 [現場施工] 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 　本体 SUS304 8 　耐火被覆材 　けい酸カルシウム板 15 　増打ちコンクリート ー 2 　砂留カップ SUS304 9 　外装材 SS400 16 　保護モルタル ー 3 　防水止フック SUS304 10 　耐火被覆材 セラミックファイバー 17 　防水層 ー 4 　フレキシブル J ゴム 11 　固定バンド SUS304 18 　スラブコンクリート ー 5 　トラップ管 PVC 12 　側溝用グレーチング ー 19 　設備配管 6 　受枠 SUS304 13 　側溝 ー 　（耐火二層管・SUS 管・鋼管） 7 　グレーチング SUS304 14 　床仕上げ ー 価格表 ■各種蓋仕様セット価格 （円） 塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング付 型　式 本体実容量 鋼板製錆止め （L） 人荷重 人荷重 人荷重 人荷重 /蓋15H.P=20 桝 SK-30QN-E(F) 15 826,000 849,000 837,000 888,000 SK-35QN-E(F) 20 848,000 882,000 871,000 940,000 SK-40QN-E(F) 25 961,000 995,000 984,000 1,060,000 SK-45QN-E(F) 30 1,039,000 1,084,000 1,061,000 1,189,000 SK-50QN-E(F) 40 1,153,000 1,198,000 1,176,000 1,352,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-E(F) 15 860,000 895,000 917,000 929,000 SK-35QN-E(F) 20 894,000 939,000 951,000 962,000 SK-40QN-E(F) 25 984,000 1,041,000 1,063,000 1,075,000 SK-45QN-E(F) 30 1,061,000 1,129,000 1,164,000 1,186,000 SK-50QN-E(F) 40 1,187,000 1,255,000 1,312,000 1,346,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400 溶融亜鉛メッキ） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-E(F) 15 872,000 917,000 940,000 951,000 SK-35QN-E(F) 20 905,000 951,000 996,000 1,008,000 桝排 用水 SK-40QN-E(F) 25 1,006,000 1,063,000 1,086,000 1,132,000 フ溝 タ・ SK-45QN-E(F) 30 1,084,000 1,152,000 1,198,000 1,243,000 SK-50QN-E(F) 40 1,210,000 1,278,000 1,357,000 1,391,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-E(F) 15 906,000 1,008,000 1,042,000 1,065,000 SK-35QN-E(F) 20 939,000 1,030,000 1,110,000 1,167,000 SK-40QN-E(F) 25 1,052,000 1,154,000 1,234,000 1,325,000 SK-45QN-E(F) 30 1,186,000 1,266,000 1,391,000 1,470,000 SK-50QN-E(F) 40 1,267,000 1,414,000 1,596,000 1,664,000 記載されている価格には、運賃・消費税は含まれておりません。 186 187

SK式 ステンレス製 駐車場・洗車場用排水桝 QNE(S)型 SK-30QN-E(S) ～ SK-50QN-E(S) 容量15L〜 40L ■スラブ天吊型　■耐火型　■防水型　 PS060FL-1045 ■ソケットタイプ 構 造 図 125 L 125 ■標準スラブ開口寸法 金網5mm目(SUS304) 本体取付孔 型　式 長さ（mm）幅（mm） SK-30QN-E(S) 400 400 亀甲金網 SK-35QN-E(S) 450 450 SK-40QN-E(S) 500 500 SK-45QN-E(S) 550 550 SK-50QN-E(S) 600 600 固定バンド 注 意 　標準スラブ開口寸法の他 に流入・排出管接続部の突出寸法を ご考慮の上施工してください。 L1 W1 グレーチング(SUS304) 受枠(SUS304) 防水止フック(SUS304) 本体 t2.0(SUS304) 排出管 80A内ネジソケット(SUS304) 桝 カップ切込孔 砂留カップ(SUS304) W.L 耐火被覆（セラミックファイバーブランケット） 耐火被覆（けい酸カルシウム板） 15 L 600 15 W 15 【現場施工】 ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 寸 型　式 本体実容量 本体質量 法（mm） （L） （kg） L W H D SK-30QN-E(S) 15 33 300 300 500 300 SK-35QN-E(S) 20 38 350 350 500 300 SK-40QN-E(S) 25 44 400 400 500 300 SK-45QN-E(S) 30 50 450 450 500 300 SK-50QN-E(S) 40 56 500 500 500 300 桝排 用水 フ ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 溝 タ・ 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋グレーチング 15H/20P 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30QN-E(S) 408 408 40 6 9 SK-30QN-E(S) 390 390 18 5 6 SK-35QN-E(S) 458 458 40 7 11 SK-35QN-E(S) 440 440 18 6 8 SK-40QN-E(S) 508 508 40 9 13 SK-40QN-E(S) 490 490 18 7 9 SK-45QN-E(S) 558 558 40 11 15 SK-45QN-E(S) 540 540 18 8 11 SK-50QN-E(S) 608 608 40 11 17 SK-50QN-E(S) 590 590 18 10 12 ※人荷重 ※人荷重 注 意 上記以外の寸法でもご要望に合わせ製作致します。 注 意 マンホール寸法については、224 ～ 229 頁をご覧ください。 188 189 15 H H1 125 W 125 D

SK-30QN-E(S) ～ SK-50QN-E(S) 容量15L〜 40L ■ QNE 型 (S)排水桝標準取付図 12 7 6 14 15 13 3 16 17 2 18 19 5 1 9 4 10 11 8 600 [現場施工] 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 　本体 SUS304 8 　耐火被覆材 　けい酸カルシウム板 15 　増し打ちコンクリート ー 2 　砂留カップ SUS304 9 　外装材 SS400 16 　保護モルタル ー 3 　防水止フック SUS304 10 　耐火被覆材 セラミックファイバー 17 　防水層 ー 4 　排出管 SUS304 11 　固定バンド SUS304 18 　スラブコンクリート ー 5 　トラップ管 PVC 12 　側溝用グレーチング ー 19 　設備配管 6 　受枠 SUS304 13 　側溝 ー 　（耐火二層管・SUS 管・鋼管） 7 　グレーチング SUS304 14 　床仕上げ ー 価格表 ■各種蓋仕様セット価格 （円） 製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング付 型　式 本体実容量 鋼板製錆止め塗装蓋付 ステンレス （L） 人荷重 人荷重 人荷重 人荷重 /蓋１５H.P= ２０ SK-30QN-E(S) 15 730,000 753,000 741,000 792,000 桝 SK-35QN-E(S) 20 767,000 801,000 790,000 859,000 SK-40QN-E(S) 25 881,000 915,000 904,000 980,000 SK-45QN-E(S) 30 959,000 1,004,000 981,000 1,109,000 SK-50QN-E(S) 40 1,073,000 1,118,000 1,096,000 1,272,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-E(S) 15 764,000 799,000 821,000 833,000 SK-35QN-E(S) 20 813,000 858,000 870,000 881,000 SK-40QN-E(S) 25 904,000 961,000 983,000 995,000 SK-45QN-E(S) 30 981,000 1,049,000 1,084,000 1,106,000 SK-50QN-E(S) 40 1,107,000 1,175,000 1,232,000 1,266,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400 溶融亜鉛メッキ） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-E(S) 15 776,000 821,000 844,000 855,000 SK-35QN-E(S) 20 824,000 870,000 915,000 927,000 桝排 用水 SK-40QN-E(S) 25 926,000 983,000 1,006,000 1,052,000 フ溝 タ・ SK-45QN-E(S) 30 1,004,000 1,072,000 1,118,000 1,163,000 SK-50QN-E(S) 40 1,130,000 1,198,000 1,277,000 1,311,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-E(S) 15 810,000 912,000 946,000 969,000 SK-35QN-E(S) 20 858,000 949,000 1,029,000 1,086,000 SK-40QN-E(S) 25 972,000 1,074,000 1,154,000 1,245,000 SK-45QN-E(S) 30 1,106,000 1,186,000 1,311,000 1,390,000 SK-50QN-E(S) 40 1,187,000 1,334,000 1,516,000 1,584,000 記載されている価格には、運賃・消費税は含まれておりません。 188 189

SK式 ステンレス製 駐車場・洗車場用排水桝 QND型 SK-30QN-D ～ SK-50QN-D 容量15L〜 40L ■地中埋設型　■パイプ導入型 構 造 図 30 L 30 上 中 嵩上げ用スリーブ枠 については 85 頁を 金網5mm目（SUS304） 下 ご覧ください。 L1 W1 グレーチング（SUS304） 受枠（SUS304） 流入管 80A内ネジソケット（SUS304） カップ切込孔 桝 W.L 砂留カップ（SUS304） 排出管 80A内ネジソケット（SUS304） 本体 t3.0（SUS304） L W ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 型　式 本体実容量 本体質量 寸法（mm） （L） （kg） L W H F D SK-30QN-D 15 25 300 300 550 70 350 SK-35QN-D 20 29 350 350 550 70 350 SK-40QN-D 25 34 400 400 550 70 350 SK-45QN-D 30 39 450 450 550 70 350 SK-50QN-D ４0 44 500 500 550 70 350 ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 桝排 用水 フ溝 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋（グレーチング 15H/20P） タ・ 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 枚数 1枚当り質量（kg/枚） 総質量（kg/セット） SK-30QN-D 408 408 40 6 9 SK-30QN-D 390 390 18 1 5 6 SK-35QN-D 458 458 40 7 11 SK-35QN-D 440 440 18 1 6 8 SK-40QN-D 508 508 40 9 13 SK-40QN-D 490 490 18 1 7 9 SK-45QN-D 558 558 40 11 15 SK-45QN-D 540 540 18 1 8 11 SK-50QN-D 608 608 40 11 17 SK-50QN-D 590 590 18 1 10 12 ※人荷重 ※人荷重 注 意 　 は流入管方向を示します。ご注文の際は流入管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 190 191 H H1 30 W 30 D

SK-30QN-D ～ SK-50QN-D 容量15L〜 40L ■ QND 型（土間埋設用）排水桝標準取付図 7 6 3 10 4 2 W.L 1 5 部番 品名 材質 部番 品名 9 1 　本体 SUS304 6 　受枠 2 　砂留カップ SUS304 7 　蓋 8 3 　流入管 SUS304 8 　砕石 4 　排出管 SUS304 9 　底盤コンクリート 5 　トラップ管 PVC 10 　根巻コンクリート 価格表 ■各種蓋仕様セット価格 （円） 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング付 型　式 本体実容量 （L） 人荷重 人荷重 人荷重 人荷重 /蓋１５H.P= ２０ SK-30QN-D 15 449,000 472,000 460,000 511,000 SK-35QN-D 20 473,000 507,000 496,000 565,000 SK-40QN-D 25 551,000 585,000 574,000 650,000 SK-45QN-D 30 615,000 660,000 637,000 765,000 SK-50QN-D 40 629,000 674,000 652,000 828,000 桝 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-D 15 483,000 518,000 540,000 552,000 SK-35QN-D 20 519,000 564,000 576,000 587,000 SK-40QN-D 25 574,000 631,000 653,000 665,000 SK-45QN-D 30 637,000 705,000 740,000 762,000 SK-50QN-D 40 663,000 731,000 788,000 822,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400 溶融亜鉛メッキ） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-D 15 495,000 540,000 563,000 574,000 SK-35QN-D 20 530,000 576,000 621,000 633,000 SK-40QN-D 25 596,000 653,000 676,000 722,000 桝排 SK-45QN-D 30 660,000 728,000 774,000 819,000 用水 フ溝 SK-50QN-D 40 686,000 754,000 833,000 867,000 タ・ ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型　式 本体実容量 （L） T-2 T-6 T-14 T-20 SK-30QN-D 15 529,000 631,000 665,000 688,000 SK-35QN-D 20 564,000 655,000 735,000 792,000 SK-40QN-D 25 642,000 744,000 824,000 915,000 SK-45QN-D 30 762,000 842,000 967,000 1,046,000 SK-50QN-D 40 743,000 890,000 1,072,000 1,140,000 記載されている価格には、運賃・消費税は含まれておりません。 190 191

SK式 FRP 製 駐車場・洗車場用排水桝 QR型 SK-30Q-R ～ SK-50Q-R 容量15L〜 45L ■地中埋設型 構 造 図 I L I 金網5mm目(SUS304) L1 W1 グレーチング(SUS304) 受枠(SUS304) 桝 本体(FRP) カップ切込孔 砂留カップ(SUS304) W.L 排出管 75Aソケット（PVC） トラップ管（PVC） ■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。 寸 型　式 本体実容量 本体質量 法（mm） （L） （kg） L W H D SK- 30Q-R 15 8 300 300 600 400 桝排 SK- 40Q-R 30 14 400 400 650 400 用水 フ溝 SK- 50Q-R 45 14 500 500 650 400 タ・ ■標準マンホール仕様（受枠：SUS304、蓋：鋼板製） ■グレーチング仕様（受枠：SUS304、蓋：プレーンタイプ SUS グレーチング） 受枠寸法（mm） 蓋 受枠寸法（mm） 蓋グレーチング 15H/20P 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） 型　式 L1 W1 H1 1枚当り質量（kg/枚） 総質量（kg/セット） SK- 30Q-R 408 408 40 6 9 SK- 30Q-R 390 390 18 5 6 SK- 40Q-R 508 508 40 9 13 SK- 40Q-R 490 490 18 7 9 SK- 50Q-R 608 608 40 11 17 SK- 50Q-R 590 590 18 10 12 ※人荷重 ※人荷重 注 意 　マンホール寸法については、224 ～ 229 頁をご覧ください。 192 193 H H1 I W I D

SK-30Q-R ～ SK-50Q-R 容量15L〜 45L ■ QR 型（土間埋設・側溝用）排水桝標準取付図 7 6 5 8 3 2 4 W.L 1 11 10 9 部番 品名 材質 部番 品名 材質 部番 品名 材質 1 　本体 FRP 6 　グレーチング SUS304 11 　根巻コンクリート ー 2 　砂留カップ SUS304 7 　側溝用グレーチング SUS304 3 　排出管 PVC 8 　側溝 ー 4 　トラップ管 PVC 9 　砕石 ー 桝 5 　受枠 SUS304 10 　底盤コンクリート ー 価格表 ■各種蓋仕様セット価格 （円） 装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付 ステンレス製グレーチング付 型式 本体実容量 鋼板製錆止め塗 （L） 人荷重 人荷重 人荷重 人荷重 /蓋15H.P=20 SK- 30Q-R 15 234,000 257,000 245,000 296,000 SK- 40Q-R 30 278,000 312,000 301,000 377,000 SK- 50Q-R 45 326,000 371,000 349,000 525,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400） （円） 型式 本体実容量 （L） T-2 T-6 T-14 T-20 SK- 30Q-R 15 268,000 303,000 325,000 337,000 SK- 40Q-R 30 301,000 358,000 380,000 392,000 SK- 50Q-R 45 360,000 428,000 485,000 519,000 桝排 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：SS400 溶融亜鉛メッキ） 用水 （円） フ溝 タ・ 型式 本体実容量 （L） T-2 T-6 T-14 T-20 SK- 30Q-R 15 280,000 325,000 348,000 359,000 SK- 40Q-R 30 323,000 380,000 403,000 449,000 SK- 50Q-R 45 383,000 451,000 530,000 564,000 ■耐荷重蓋仕様セット価格（マンホール枠：ステンレス / 蓋：ステンレス） （円） 型式 本体実容量 （L） T-2 T-6 T-14 T-20 SK- 30Q-R 15 314,000 416,000 450,000 473,000 SK- 40Q-R 30 369,000 471,000 551,000 642,000 SK- 50Q-R 45 440,000 587,000 769,000 837,000 記載されている価格には、運賃・消費税は含まれておりません。 192 193

施工要領 増し打ちコンクリート内埋設型　パイプ導入型　一体タイプ スラブ天吊型　非防水仕様 FRP 製（浅型）グリーストラップ　RZDNⅠ, RZDLⅠ 排水桝　MN, QN, C MN 型施工例 部番 品名 材質 1 本体 SUS304 2 受篭 SUS304 3 フレキシブルＪ ゴム 4 トラップ管 PVC 5 受枠 SUS304 6 ふた － 7 スラブコンクリート － 8 吊り金具 ( アングルサポートは別途） － 標準施工要領 1、スラブ開口部に本体が納まることを確認します。（標準スラブ開口寸法参照） この際、流入管・排出管の飛び出し寸法を考慮し、必要に応じて開口を広げてください。 2、標準開口寸法の他、本体つばと受枠の寸法を考慮して開口部外周に 120 ｍｍ幅程度の欠きこみをしてください。 3、流入・排水方向を確認して本体を開口部に落とし込み、芯出し・レベル調整後、本体つばの四隅にアンカーを 打設して固定してください。 4、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 5、受枠周囲は樹脂モルタルなどで平らに埋め戻して仕上げてください。 6、本体は必要に応じて、吊金具などで支えてください。 施工要領 スラブ天吊型　防水仕様 桝 排水桝　MN, QN, C MN 型施工例 8 7 6 10 部番 品名 材質 11 1 本体 SUS304 9 2 受篭 SUS304 3 防水止フック SUS304 3 12 4 フレキシブル J ゴム 5 トラップ管 PVC 13 6 マンホール枠 SUS304 7 マンホール蓋 ー 2 14 8 側溝用グレーチング ー 9 側溝 ー 1 10 床仕上げ ー 11 増し打ちコンクリート ー 15 4 12 保護モルタル ー 標準施工要領 1、スラブ開口部に本体が納まることを確認します。（標準スラブ開 13 防水層 ー 口寸法参照）　この際、流入管・排出管の飛び出し寸法を考慮し、 14 スラブコンクリート ー 必要に応じて開口を広げてください。 2、 15 吊り金具 ( アングルサポートは別途） ー 桝排 標準開口寸法の他、本体つばの寸法を考慮して開口部外周に 用水 フ溝 120 ｍｍ x12 ｍｍ幅程度の欠きこみをしてください。（P11 参照）　防水層上の溜り水が本体に流入しやすく タ・ なります。（本体設置後、本体つばと欠きこみの段差はモルタル等で補修してください） 3、流入・排水方向を確認して本体を開口部に落とし込み、芯出し・レベル調整後、本体つばの四隅にアンカーを 打設して固定してください。防水層を傷つけないように溶接アンカーを使用し、アンカー頭部を溶接後サンダー などで平滑にすることをお勧めします。 4、本体は必要に応じて、吊金具などで支えてください。 5、本体設置後、受枠・蓋設置までは本体上部にコンパネなどで養生してください。（槽内にゴミが入ったり、作業 者が落下することを防止します） 6、スラブ上に防水を施してください。この際、本体つばに異物が付着していないことを確認し、つばに防水層を 密着させてください。また、防水層は防水止フックの 10 ｍｍ程度手前で止め、水抜き穴を塞がないようにご 注意ください。（P11 参照） 7、床仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。増し打ちコンクリートを打設の際は、型 枠を桟木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、部品が着脱出来 なくなることがあります） 8、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 9、増し打ちコンクリートを打設し、床を仕上げてください。 20 21

施工要領 スラブ天吊　側溝導入型・パイプ導入型　防水・耐火仕様 排水桝　MNE, QNE, CE, C-XIE35 C E 型 施 工 例 7 6 部番 品名 材質 12 1 本体 SUS304 2 防水止フック SUS304 3 流入管 SUS304 2 13 4 排出管 SUS304 5 トラップ管 PVC 6 マンホール枠 SUS304 7 マンホール蓋 ー 14 8 耐火被覆材 ( けい酸カルシウム板 ) ー 11 1 15 9 外装材 SS400 5 10 耐火被覆材 ー 11 固定バンド SUS304 12 増し打ちコンクリート ー 13 保護モルタル ー 10 3 4 16 14 防水層 ー 11 10 15 スラブコンクリート ー 9 8 16 設備配管 （耐火二層管、SUS 管、鋼管） 600 600 【別途工事】 【別途工事】 桝 標準施工要領 1、スラブ開口部に本体が納まることを確認します。（標準スラブ開口寸法参照）　この際、流入管・排出管の飛び出し寸 法を考慮し、必要に応じて開口を広げてください。 2、標準開口寸法の他、本体つばの寸法を考慮して開口部外周に 120 ｍｍ幅程度の欠きこみをしてください。（P11 参照） 防水層上の溜り水が本体に流入しやすくなります。（本体設置後、本体つばと欠きこみの段差はモルタル等で補修して ください） 3、流入・排水方向を確認して本体を開口部に落とし込み、芯出し・レベル調整後、本体つばの四隅にアンカーを打設し て固定してください。防水層を傷つけないように溶接アンカーを使用し、アンカー頭部を溶接後サンダーなどで平滑 にすることをお勧めします。 4、本体は必要に応じて、吊金具などで支えてください。 5、本体設置後、受枠・蓋設置までは本体上部にコンパネなどで養生してください。（槽内にゴミが入ったり、作業者が落 下することを防止します） 6、配管接続後、配管周囲に耐火被覆材（付属品）を巻きつけてください。 桝排 7、配管接続は、ステンレス鋼管・炭素鋼鋼管・耐火二層管のご使用をお願いします。 用水 フ溝 タ 8、スラブ上に防水を施してください。この際、本体つばに異物が付着していないことを確認し、つばに防水層を密着さ ・ せてください。また、防水層は防水止フックの 10 ｍｍ程度手前で止め、水抜き穴を塞がないようにご注意ください。 （P11 参照） 9、床仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。増し打ちコンクリートを打設の際は、型枠を桟 木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、部品が着脱出来なくなること があります） 10、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 11、増し打ちコンクリートを打設し、床を仕上げてください。（P11　天吊型　標準防水納まり図参照） 22 23

施工要領 スラブ天吊　側溝導入型・パイプ導入型　防水・耐火仕様 地中埋設　パイプ導入型 排水桝　MNE, QNE, CE, C-XIE35 ステンレス製　排水桝　MND, QND MND 型施工例 部番 品名 材質 1 本体 SUS304 2 受篭 SUS304 3 流入管 SUS304 4 排出管 SUS304 5 トラップ管 PVC 6 マンホール枠 SUS304 7 マンホール蓋 ー 8 固定用ピース SUS304 9 砕石 ー 10 底盤コンクリート ー 11 根巻きコンクリート ー 12 エプロン（コンクリート） ー 標準施工要領 1、事前に側溝内水下や流入管・排出管のレベルを確認し、本体取 付高さを決定します。 2、砕石を敷き転圧後、底盤コンクリートを 100 ～ 150 ｍｍ程度打ちます。 3、芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。 4、本体周囲を 150mm 程度のコンクリートで固めます。この際、コンクリート圧で阻集器が撓まないように、槽 内に水を溜め、張木を施したうえで行ってください。 5、土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。 6、かさ上げはステンレス製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の 際は、スリーブ枠や型枠を桟木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓 むと、部品が着脱出来なくなることがあります） 7、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 8、土間仕上レベルまでにコンクリートを打設し、表面を仕上げてください。 9、地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。 施工要領 地中埋設　側溝導入型 桝 FRP 製　排水桝　MR, QR M R 型 施 工 例 部番 品名 材質 1 本体 G FRP 2 受篭 SUS304 3 排出管 PVC 4 トラップ管 PVC 5 マンホール枠 SUS304 6 マンホール蓋 ー 7 固定用ピース SUS304 8 側溝用グレーチング ー 9 側溝 ー 10 砕石 ー 11 底盤コンクリート ー 12 根巻きコンクリート ー 13 エプロン（コンクリート） ー 桝排 用水 フ溝 タ・ 標準施工要領 1、事前に側溝内水下や流入管・排出管のレベルを確認し、本体取付高さを決定します。 2、砕石を敷き転圧後、底盤コンクリートを 100 ～ 150 ｍｍ程度打ちます。 3、芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。 4、本体周囲を 150mm 程度のコンクリートで固めます。この際、コンクリート圧で阻集器が撓まないように、槽 内に水を溜め、張木を施したうえで行ってください。 5、土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。 6、かさ上げは FRP 製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の際は、 スリーブ枠や型枠を桟木等で補強してコンクリート圧で内側に撓まないようにしてください。（内側に撓むと、 部品が着脱出来なくなることがあります） 7、受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。 8、土間仕上レベルまでにコンクリートを打設し、表面を仕上げてください。 9、地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。 22 23
