当カタログは、下田エコテック株式会社が取り扱う、 FRP製グリーストラップ『地中埋設型』を掲載しています。
当カタログは、下田エコテック株式会社が取り扱う、
FRP製グリーストラップ『地中埋設型』を掲載しています。
グリーストラップの「R型」「RD型」をはじめ、補強型グリーストラップの
「RDS型」、大型グリーストラップの「OPR型」などをラインアップ。
この他に、施工要領や共通注意事項なども掲載しています。
【掲載内容】
■グリーストラップ
■補強型グリーストラップ
■大型グリーストラップ
このカタログについて
ドキュメント名 | 下田エコテック FRP製グリーストラップ 地中埋設型 製品カタログ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 8.5Mb |
取り扱い企業 | 下田エコテック株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
NS式 ガFRソPリ製ングトリラーッスプト(ラオッイプル阻集器)
ARE型型 SKE-500SN-Y(SF)-〜RSK〜-16S0ES4-YA0(0F)NS-R
容許量容流80入ℓ流〜量5 5000.ℓ0 〜400.0(L/min)
■地中埋設型 ■側溝導入型
構 造 図
70 L 70
K
受篭・パンチング P.Lt1.5 イ
(SUS304) (SUS304)
ロ
ハ
L1 W1
ふた(SS400) 受枠(SUS304)
スライド板(GFRP)
W.L
排出管(B)ソケット (PVC)
本体(GFRP) トラップ管 (PVC)
■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。
許容 阻集 寸法(mm)
型 式 流入流量 グリース量 槽 数 排出管 本体質量
[ L/min] [kg] (B) (kg) L W H D K L1 W1 H1
SE50NS-R 認 定 50.0 16.6 3 75 10 600 300 500 130 105 708 408 40
SE70NS-R 認 定 70.0 23.2 3 75 12 600 400 520 145 105 710 510 40
SE120NS-R 認 定 120.0 39.8 3 100 17 800 400 600 155 140 908 508 40
SE150NS-R 認 定 150.0 49.8 3 100 19 1000 400 600 155 140 1109 510 40
SE200NS-R 認 定 200.0 66.4 3 100 21 1000 500 600 150 140 1106 608 40
SE250NS-R 認 定 250.0 83.0 3 125 28 1200 500 660 175 155 1308 608 40
SE300NS-R 認 定 300.0 99.6 3 125 30 1400 500 680 200 155 1506 608 40
SE400NS-R 認 定 400.0 132.8 3 125 34 1500 600 700 175 155 1608 710 40
注 意 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。
48
H 70 70H1 W
D
Page2

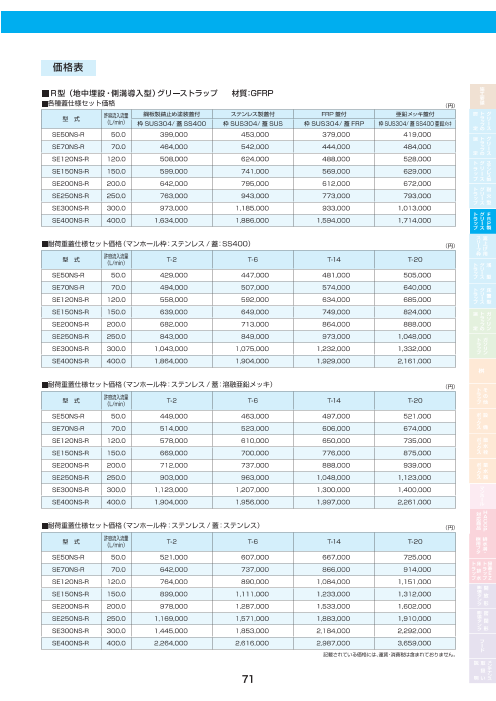

価格表
■ R型(地中埋設・側溝導入型)グリーストラップ 材質:GFRP
■各種蓋仕様セット価格 (円)
許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付
型 式 (L/min) 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛メッキ
SE50NS-R 50.0 327,000 367,000 307,000 347,000
SE70NS-R 70.0 380,000 440,000 360,000 400,000
SE120NS-R 120.0 416,000 496,000 396,000 436,000
SE150NS-R 150.0 491,000 611,000 461,000 521,000
SE200NS-R 200.0 526,000 646,000 496,000 556,000
SE250NS-R 250.0 625,000 745,000 635,000 655,000
SE300NS-R 300.0 797,000 957,000 757,000 837,000
SE400NS-R 400.0 1,339,000 1,459,000 1,299,000 1,419,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-R 50.0 357,000 375,000 409,000 433,000
SE70NS-R 70.0 410,000 423,000 490,000 556,000
SE120NS-R 120.0 466,000 500,000 542,000 593,000
SE150NS-R 150.0 531,000 541,000 641,000 716,000
SE200NS-R 200.0 566,000 597,000 748,000 772,000
SE250NS-R 250.0 705,000 711,000 835,000 910,000
SE300NS-R 300.0 867,000 899,000 1,056,000 1,156,000
SE400NS-R 400.0 1,569,000 1,609,000 1,634,000 1,866,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-R 50.0 377,000 391,000 425,000 449,000
SE70NS-R 70.0 430,000 439,000 522,000 590,000
SE120NS-R 120.0 486,000 518,000 558,000 643,000
SE150NS-R 150.0 561,000 592,000 668,000 767,000
SE200NS-R 200.0 596,000 621,000 772,000 823,000
SE250NS-R 250.0 765,000 825,000 910,000 985,000
SE300NS-R 300.0 947,000 1,031,000 1,124,000 1,224,000
SE400NS-R 400.0 1,609,000 1,661,000 1,702,000 1,966,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-R 50.0 437,000 441,000 575,000 633,000
SE70NS-R 70.0 490,000 555,000 722,000 790,000
SE120NS-R 120.0 566,000 634,000 792,000 893,000
SE150NS-R 150.0 651,000 766,000 1,016,000 1,142,000
SE200NS-R 200.0 716,000 873,000 1,147,000 1,273,000
SE250NS-R 250.0 885,000 1,035,000 1,312,000 1,435,000
SE300NS-R 300.0 1,107,000 1,267,000 1,624,000 1,792,000
SE400NS-R 400.0 1,929,000 2,041,000 2,466,000 3,234,000
記載されている価格には、運賃・消費税は含まれておりません。
49
Page3
NS式 ガFRソPリ製ングトリラーッスプト(ラオッイプル阻集器)
ARDE型 SK-5S0ES5-Y0(FN)S〜S-RKD-16〜0SSE-Y4A0(F0) NS-RD
容量 8許0容ℓ〜流入50流0量ℓ 50.0〜400.0(L/min)
■地中埋設型 ■パイプ導入型
構 造 図
70 L 70
J K
受篭・パンチング 上 P.Lt1.5 イ
(SUS304) (SUS304)
中 ロ かさ上げ用スリーブ枠
については
56 頁を
ご覧ください。
下 ハ
L1 W1
ふた(SS400) 受枠(SUS304)
スライド板(GFRP)
W.L
流入管(A)ソケット (PVC)
排出管(B)ソケット (PVC)
本体(GFRP) トラップ管 (PVC)
■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。
許容 阻集 流入管 排出管 本体質 寸法(mm)
型 式 流入流量 グリース量 槽 数
[ L/min] [kg] (A) (B) 量
(kg) L W H D F J K L1 W1 H1
SE50NS-RD 認 定 50.0 16.6 3 75 75 11 610 310 600 230 120 100 105 708 408 40
SE70NS-RD 認 定 70.0 23.2 3 75 75 13 610 410 620 245 145 100 105 710 510 40
SE120NS-RD 認 定 120.0 39.8 3 100 100 19 810 410 700 255 145 100 145 908 508 40
SE150NS-RD 認 定 150.0 49.8 3 100 100 21 1010 410 700 255 120 140 145 1109 510 40
SE200NS-RD 認 定 200.0 66.4 3 100 100 23 1010 510 700 250 120 140 145 1106 608 40
SE250NS-RD 認 定 250.0 83.0 3 125 125 29 1210 510 760 275 130 160 160 1308 608 40
SE300NS-RD 認 定 300.0 99.6 3 125 125 32 1410 510 780 300 140 150 160 1506 608 40
SE400NS-RD 認 定 400.0 132.8 3 125 125 37 1510 610 800 275 120 200 160 1608 710 40
注 意 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。
50
H H1 70 W 70
F
D
Page4
価格表
■ RD型(地中埋設・パイプ導入型)グリーストラップ 材質:GFRP
■各種蓋仕様セット価格 (円)
許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付
型 式 (L/min) 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛メッキ
SE50NS-RD 50.0 349,000 389,000 329,000 369,000
SE70NS-RD 70.0 453,000 513,000 433,000 473,000
SE120NS-RD 120.0 492,000 572,000 472,000 512,000
SE150NS-RD 150.0 594,000 714,000 564,000 624,000
SE200NS-RD 200.0 672,000 792,000 642,000 702,000
SE250NS-RD 250.0 783,000 903,000 793,000 813,000
SE300NS-RD 300.0 982,000 1,142,000 942,000 1,022,000
SE400NS-RD 400.0 1,426,000 1,546,000 1,386,000 1,506,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-RD 50.0 379,000 397,000 431,000 455,000
SE70NS-RD 70.0 483,000 496,000 563,000 629,000
SE120NS-RD 120.0 542,000 576,000 618,000 669,000
SE150NS-RD 150.0 634,000 644,000 744,000 819,000
SE200NS-RD 200.0 712,000 743,000 894,000 918,000
SE250NS-RD 250.0 863,000 869,000 993,000 1,068,000
SE300NS-RD 300.0 1,052,000 1,084,000 1,241,000 1,341,000
SE400NS-RD 400.0 1,656,000 1,696,000 1,721,000 1,953,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-RD 50.0 399,000 413,000 447,000 471,000
SE70NS-RD 70.0 503,000 512,000 595,000 663,000
SE120NS-RD 120.0 562,000 594,000 634,000 719,000
SE150NS-RD 150.0 664,000 695,000 771,000 870,000
SE200NS-RD 200.0 742,000 767,000 918,000 969,000
SE250NS-RD 250.0 923,000 983,000 1,068,000 1,143,000
SE300NS-RD 300.0 1,132,000 1,216,000 1,309,000 1,409,000
SE400NS-RD 400.0 1,696,000 1,748,000 1,789,000 2,053,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-RD 50.0 459,000 463,000 597,000 655,000
SE70NS-RD 70.0 563,000 628,000 795,000 863,000
SE120NS-RD 120.0 642,000 710,000 868,000 969,000
SE150NS-RD 150.0 754,000 869,000 1,119,000 1,245,000
SE200NS-RD 200.0 862,000 1,019,000 1,293,000 1,419,000
SE250NS-RD 250.0 1,043,000 1,193,000 1,470,000 1,593,000
SE300NS-RD 300.0 1,292,000 1,452,000 1,809,000 1,977,000
SE400NS-RD 400.0 2,016,000 2,128,000 2,553,000 3,321,000
記載されている価格には、運賃・消費税は含まれておりません。
51
Page5
NS式 FRP 製補強型グリーストラップ 特許第 6590581 号
RDS型 SE50NS-RDS〜SE300NS-RDS
許容流入流量 50.0〜300.0(L/min)
■地中埋設型 ■パイプ導入型 ■補強型
構 造 図
70 L 70
J K
受篭・パンチング 上 P.Lt1.5 イ
(SUS304) (SUS304)
中 ロ かさ上げ用スリーブ枠
については
56 頁を
ご覧ください。
下 ハ
L1 W1
ふた(SS400) 受枠(SUS304)
スライド板 (GFRP)
W.L
流入管(A)ソケット (PVC)
排出管(B)ソケット (PVC)
補強材(SS400)
本体(GFRP) トラップ管(PVC)
■本体寸法 配管口径が 1 サイズ UP も日本阻集器工業会の認定品扱いは可能です。 ◆下記本体質量は、マンホール総質量を除いた質量です。
許容 阻集
型 式 流入流量 グリース量 槽 数 流入管 排出管 本体質 寸法(mm)
量
[ L/min] [kg] (A) (B) (kg) L W H D F J K L1 W1 H1
SE50NS-RDS 認 定 50.0 16.6 3 75 75 39 610 310 616 230 120 100 105 708 408 40
SE70NS-RDS 認 定 70.0 23.2 3 75 75 45 610 410 636 245 145 100 105 710 510 40
SE120NS-RDS 認 定 120.0 39.8 3 100 100 59 810 410 716 255 145 100 145 908 508 40
SE150NS-RDS 認 定 150.0 49.8 3 100 100 68 1010 410 716 255 120 140 145 1109 510 40
SE200NS-RDS 認 定 200.0 66.4 3 100 100 75 1010 510 716 250 120 140 145 1106 608 40
SE250NS-RDS 認 定 250.0 83.0 3 125 125 91 1210 510 776 275 130 160 160 1308 608 40
SE300NS-RDS 認 定 300.0 99.6 3 125 125 110 1410 510 796 300 140 150 160 1506 608 40
注 意 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。
注 意 埋設深さは床面からグリーストラップ底面まで 2,000mm 以内にてお願いします。また、地下水位が高い場合は別途検討が必要です。
52
16 H H1 70 W 70
F
D
Page6
価格表
■ RDS 型 (地中埋設・パイプ導入・補強型)グリーストラップ 材質:GFRP
■各種蓋仕様セット価格 (円)
許容流入流量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 FRP 蓋付 亜鉛メッキ蓋付
型 式 (L/min) 枠 SUS304/ 蓋 SS400 枠 SUS304/ 蓋 SUS 枠 SUS304/ 蓋 FRP 枠 SUS304/ 蓋 SS400 亜鉛メッキ
SE50NS-RDS 50.0 435,000 475,000 415,000 455,000
SE70NS-RDS 70.0 533,000 593,000 513,000 553,000
SE120NS-RDS 120.0 628,000 708,000 608,000 648,000
SE150NS-RDS 150.0 736,000 856,000 706,000 766,000
SE200NS-RDS 200.0 772,000 892,000 742,000 802,000
SE250NS-RDS 250.0 974,000 1,094,000 984,000 1,004,000
SE300NS-RDS 300.0 1,196,000 1,356,000 1,156,000 1,236,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-RDS 50.0 465,000 483,000 517,000 541,000
SE70NS-RDS 70.0 563,000 576,000 643,000 709,000
SE120NS-RDS 120.0 678,000 712,000 754,000 805,000
SE150NS-RDS 150.0 776,000 786,000 886,000 961,000
SE200NS-RDS 200.0 812,000 843,000 994,000 1,018,000
SE250NS-RDS 250.0 1,054,000 1,060,000 1,184,000 1,259,000
SE300NS-RDS 300.0 1,266,000 1,298,000 1,455,000 1,555,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-RDS 50.0 485,000 499,000 533,000 557,000
SE70NS-RDS 70.0 583,000 592,000 675,000 743,000
SE120NS-RDS 120.0 698,000 730,000 770,000 855,000
SE150NS-RDS 150.0 806,000 837,000 913,000 1,012,000
SE200NS-RDS 200.0 842,000 867,000 1,018,000 1,069,000
SE250NS-RDS 250.0 1,114,000 1,174,000 1,259,000 1,334,000
SE300NS-RDS 300.0 1,346,000 1,430,000 1,523,000 1,623,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円)
型 式 許容流入流量
(L/min) T-2 T-6 T-14 T-20
SE50NS-RDS 50.0 545,000 549,000 683,000 741,000
SE70NS-RDS 70.0 643,000 708,000 875,000 943,000
SE120NS-RDS 120.0 778,000 846,000 1,004,000 1,105,000
SE150NS-RDS 150.0 896,000 1,011,000 1,261,000 1,387,000
SE200NS-RDS 200.0 962,000 1,119,000 1,393,000 1,519,000
SE250NS-RDS 250.0 1,234,000 1,384,000 1,661,000 1,784,000
SE300NS-RDS 300.0 1,506,000 1,666,000 2,023,000 2,191,000
記載されている価格には、運賃・消費税は含まれておりません。
53
Page7
OP-R型大形グリーストラップ 構造図
FRP製大型グリーストラップ
AOPER型型 OP800T-SKR~OP3000T-SKR
許容流入流量 600.0 〜750.0(L/min)
■地中埋設型 ■パイプ導入型
構 造 図
75 L 75
J K
上 イ
中 ロ
下 ハ
L1 W1
流入管ソケット(PVC)
ふた(SS400) 受枠(SUS304)
補強(PVC)
本体(GFRP) W.L
排出管トラップ(PVC)
受篭・パンチング
桝 (SUS304)
スライド板(GFRP)
L ~ W
■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。
型 式 本体実容量 許容 阻集 寸法(mm)
(L) 流入流量 グリース量 槽 数 流入管 排出管 本体質量
[ L/min] [kg] (A) (B) (kg) L W H D F J K
OP 800T-SKR 800 600 189.0 4 150 150 145 1750 875 950 350 170 155 155
OP1000T-SKR 1000 750 236.2 4 150 200 120 1900 950 1000 350 170 165 180
OP1500T-SKR 1500 750 354.4 4 200 200 244 2000 1000 1300 450 200 180 180
OP2000T-SKR 2000 750 472.5 4 200 200 310 2200 1100 1400 450 200 200 200
OP3000T-SKR 3000 750 708.7 4 200 200 450 2500 1250 1500 450 200 225 225
■標準マンホール仕様(受枠:SUS304 ふた:鋼板製)
桝排 受枠寸法(mm) ふた
用水 型 式
フ溝 L1 W1 H1 枚数 1枚当り質量(kg/枚) 総質量(kg/セット)
タ・
OP 800T-SKR 1877 1005 50 5 19 115
OP1000T-SKR 2027 1080 50 5 22 130
OP1500T-SKR 2110 1110 40 7 16.5 128
OP2000T-SKR 2329 1230 50 7 21.4 178
OP3000T-SKR 2628 1380 50 8 23.7 215
注 意 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。
注 意 大型グリーストラップは、本体価格以外に搬送車両運賃を別途ご負担いただきます。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
80
H H1 75 W 75
F
D
Page8
■ OPR 型(地中埋設・パイプ導入型)グリーストラップ標準取付図
7 8 9
14
13
3
5
4 6
2
12
1
10
11
部番 品名 材質 部番 品名 材質 部番 品名 材質
1 本体 GFRP 6 排出管・トラップ PVC 11 砕石 ー
2 受篭 SUS304 7 受枠 SUS304 12 モルタル埋め戻し ー
3 スライド板 GFRP 8 ふた SS400 13 コンクリート擁壁 ー
4 仕切板 GFRP 9 フックボルト SS400 14 エプロン(コンクリート) ー
5 流入管 PVC 10 底盤コンクリート ー
価格表
■ OPR 型(地中埋設・パイプ導入型)グリーストラップ 材質:GFRP
■各種蓋仕様セット価格 (円)
型 式 本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
(L) 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ
OP- 800T-SKR 800 1,669,000 1,959,000 1,754,000 桝
OP-1000T-SKR 1000 1,892,000 2,227,000 1,937,000
OP-1500T-SKR 1500 2,423,000 3,760,000 2,535,000
OP-2000T-SKR 2000 3,047,000 4,853,000 3,159,000
OP-3000T-SKR 3000 3,732,000 5,796,000 3,932,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
OP- 800T-SKR 800 1,854,000 2,049,000 2,295,000 2,370,000
OP-1000T-SKR 1000 2,124,000 2,314,000 2,516,000 2,786,000
OP-1500T-SKR 1500 2,481,000 2,711,000 2,880,000 3,185,000
OP-2000T-SKR 2000 3,158,000 3,281,000 3,598,000 3,903,000
OP-3000T-SKR 3000 3,790,000 3,806,000 4,193,000 4,793,000
■耐荷重蓋仕様セット価格( マンホール枠:ステンレス / 蓋:SS400 溶融亜鉛メッキ) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
OP- 800T-SKR 800 1,934,000 2,204,000 2,525,000 2,640,000
OP-1000T-SKR 1000 2,239,000 2,469,000 2,746,000 3,091,000 桝排
用水
OP-1500T-SKR 1500 2,596,000 2,861,000 3,150,000 3,535,000 フ溝
タ・
OP-2000T-SKR 2000 3,313,000 3,476,000 3,983,000 4,363,000
OP-3000T-SKR 3000 4,024,000 4,040,000 4,655,000 5,393,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
OP- 800T-SKR 800 2,854,000 3,554,000 4,220,000 4,820,000
OP-1000T-SKR 1000 3,244,000 3,944,000 4,691,000 5,841,000
OP-1500T-SKR 1500 3,711,000 4,411,000 5,215,000 6,415,000
OP-2000T-SKR 2000 4,348,000 5,306,000 6,763,000 8,463,000
OP-3000T-SKR 3000 5,548,000 6,704,000 8,759,000 12,059,000
記載されている価格には、運賃・消費税は含まれておりません。
80 81
Page9
NS式 施工要領
地中埋設 側溝導入型・パイプ導入型
FRP製グリーストラップ R,RD
屋外埋設(深さに係らず乗載荷重が作用する場合)/室内埋設(本体深度1.0m以上)
R 型 施 工 例
部番 品名 材質
110 7 8 9
16 1 本体 GFRP
11 2 受籠 SUS304
3 6 3 スライド板 GFRP
15 4 仕切板 GFRP
5 排出菅 PVC
W.L 6 トラップ管 PVC
7 受枠 SUS304
2 5
4 8 ふた SS400/SUS304
1 9 固定用ピース SUS304
14
10 側溝用グレーチング ー
13 11 側溝 ー
12 12 砕石 ー
13 捨てコンクリート ー
14 砂埋め戻し ー
15 コンクリート擁壁 ー
R D 型 施 工 例 16 エプロン(コンクリート) ー
8 9 10
15 部番 品名 材質
1 本体 GFRP
2 受籠 SUS304
7 3 スライド板 GFRP
3 14 4 仕切板 GFRP
W.L 5 流入管 PVC
5 6 排出菅 PVC
2 6 7 トラップ管 PVC
4
8 受枠 SUS304
13
1 9 ふた SS400/SUS304
12 10 固定用ピース SUS304
11 砕石 ー
11 12 捨てコンクリート ー
13 砂埋め戻し ー
14 コンクリート擁壁 ー
15 エプロン(コンクリート) ー
標準施工要領
対象 : 蓋天端(嵩上枠含む)から本槽底部までの深さが1.0m 以上
1. 事前に側溝内水下や流入管・排出管のレベルを確認し、本体取付高さを決定します。
2. 砕石を敷き転圧後、底盤コンクリートを 100 ~ 150 mm程度打ちます。
3. 本体外形寸法とクリアランスを考慮し、側溝内水下または流入管底の下端まで外周にコンクリートで擁壁を打設します。
( 荷重条件などを考慮し、コンクリート内の鉄筋挿入を検討してください)
4. 芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。
5. 本体と擁壁のクリアランスをモルタルなどで埋め戻してください。この際、コンクリート圧で阻集器が撓まないように、槽内に水を
溜め、張木を施したうえで行ってください。
6. 土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。
7. かさ上げは FRP 製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の際は、スリーブ枠や型枠を桟
木等で補強してコンクリート圧で内側に撓まないようにしてください。(内側に撓むと、部品が着脱出来なくなることがあります)
8. 受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。
9. 土間仕上レベルまでにコンクリートを打設し、表面を仕上げてください。
( 荷重条件などを考慮し、コンクリート内の鉄筋挿入を検討してください)
10. 地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。
15
Page10
NS式 施工要領
地中埋設 パイプ導入型 補強型
FRP 製グリーストラップ RDS
R D S 型 施 工 例
部番 品名 材質
14 8 9 10 1 本体 GFRP
2 受籠 SUS304
3 スライド板 GFRP
7 4 仕切板 GFRP
5 流入管 PVC
3 6 排出菅 PVC
W.L 7 トラップ管 PVC
5
8 受枠 SUS304
2 6
4 9 ふた SS400/SUS304
13 10 固定用ピース SUS304
1
11 砕石 ー
12 12 捨てコンクリート ー
13 砂埋め戻し ー
11
14 コンクリート ー
標準施工要領
設置条件 : ○1 マンホール蓋天端から本槽底部面までの深さは 2.0m 以下
○2 地下水位は本槽底部面以下とします。(注1参照)
1. 事前に側溝内水下や流入管・排出管のレベルを確認し、本体取付高さを決定します。
2. 砕石を敷き転圧後、底盤コンクリートを 100 ~150 mm程度打ちます。
3. 芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。
4. 土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。
5. かさ上げは FRP 製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の際は、スリーブ枠や型枠を桟
木等で補強してコンクリート圧で内側に撓まないようにしてください。(内側に撓むと、部品が着脱出来なくなることがあります)
6. 受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。
7. 乗載荷重を考慮する必要がある場合は、土間仕上レベルまでに鉄筋を挿入したコンクリートを打設してください。
8. 地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。
*使用条件:マンホール天端から本体底部まで 2.0 m以内
FRP 製製品 共通注意事項 ※施工の際は下記の点に十分ご注意お願い致します。
注1. 地下水位について
地下水位が高い場合は本槽に浮力が作用すると共に、本槽には外部から土圧、水圧が同時作用することになり思わぬ
トラブルに繋がります。その際は弊社営業部員にご相談ください。
注 2. 本槽は FRP 製品ですので、マンホール受枠に作用する作業荷重や積載荷重は構造スラブに負担させて下さい。
直接本槽に同荷重を作用させないような構造にして下さい。
本体天端4周に緩衝剤(スタイロフォーム厚 20㎜程度等)を設置し構造スラブの荷重を直接作用させぬよう縁を切っ
て下さい。
16
Page11
NS式 施工要領
地中埋設 側溝導入型・パイプ導入型
FRP製グリーストラップ R,RD
R 型 施 工 例
部番 品名 材質
10 7 8 9
15 1 本体 GFRP
11 2 受籠 SUS304
3 6 3 スライド板 GFRP
4 仕切板 GFRP
5 排出菅 PVC
W.L 6 トラップ管 PVC
7 受枠 SUS304
2
5 8 ふた SS400/SUS304
4
114 9 固定用ピース SUS304
1
10 側溝用グレーチング ー
13 11 側溝 ー
12 砕石 ー
12
13 底盤コンクリート ー
14 根巻きコンクリート ー
R D 型 施 工 例 15 エプロン(コンクリート) ー
部番 品名 材質
8 9 110
14 1 本体 GFRP
2 受籠 SUS304
3 スライド板 GFRP
7 4 仕切板 GFRP
3 5 流入管 PVC
W.L 6 排出菅 PVC
5 7 トラップ管 PVC
6 8 受枠 SUS304
2
4 9 ふた SS400/SUS304
13
1 10 固定用ピース SUS304
11 砕石 ー
12
12 底盤コンクリート ー
11 13 根巻きコンクリート ー
14 エプロン(コンクリート) ー
標準施工要領
対象 : 蓋天端(嵩上枠含む)から本槽底部までの深さが1.0m 未満
1. 事前に側溝内水下や流入管・排出管のレベルを確認し、本体取付高さを決定します。
2. 砕石を敷き転圧後、底盤コンクリートを 100 ~ 150 mm程度打ちます。
3. 芯出し後、流入・排出方向を確認して本体を水平に据え付け、配管を接続します。
4. 本体周囲を 150mm 程度のコンクリートで固めます。この際、コンクリート圧で阻集器が撓まないように、槽内に水を溜め、張木を施
したうえで行ってください。
5. 土間仕上レベルを確認し、芯出し・レベル調整後、受枠を固定します。
6. かさ上げは FRP 製スリーブ枠やコンクリートで施工しますが、かさ上げ部周囲にコンクリートを打設の際は、スリーブ枠や型枠を桟
木等で補強してコンクリート圧で内側に撓まないようにしてください。(内側に撓むと、部品が着脱出来なくなることがあります)
7. 受枠に蓋を乗せ、容易に出し入れが出来ることと、ガタツキが無いことを確認してください。
8. 土間仕上レベルまでにコンクリートを打設し、表面を仕上げてください。
9. 地下水の水位が高い場所での施工の際は、水圧を考慮した対策が必要です。
14
