下田エコテック　ステンレス製　シンク下床置き型　グリーストラップ　製品カタログ

SE式 ステンレス製グリーストラップ 特許第 4875438 号 グリトラ君・グリトラ君 Jr. SE-35F-JA-1(1槽シンク用)～SE-35F-JA-2(2槽シンク用) SE-21F-J 容量 35L（21L） ■シンク下床置き型　■キャスター付 1. グリトラ君・グリトラ君 Jr. の特徴 1. 維持管理が容易　 　 本体はシンク下から簡単に引き出すことが可能。維持管理が容易にできます。 2. 工事費軽減・工期短縮 　 床スラブの取付け用開口工事や増し打ちコンクリート打設が不要。工事費が軽減でき、工期短縮が可能になります。 3. 自由度のある設計が可能 　 新築及び改修工事にかかわらず、自由度のある厨房設計が可能です。 4. スライド式ＧＴで日本阻集器工業会初認定品 　 認定番号：08015 2. グリトラ君・グリトラ君 Jr. の構造・仕様 （円） 構 造 図 （350） 型　式 本体実容量 許容 （L） 流入流量 価格 ［ L/min］ SE-35F-JA-1 認 定 35 26.2 550,000 SE-35F-JA-2 認 定 35 26.2 588,000 SE-21F-J 21 15.7 530,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 (　) の寸法はグリトラ君 Jr. です。 注 意 左排水（リバース）タイプもございます。 （400） （370） （110） 桝 3. グリトラ君・グリトラ君 Jr. の既設シンク設置例 桝排 用水 フ溝 タ・ 部番 品名 部番 品名 部番 品名 部番 品名 1 ★本体 6 ★キャスター 11 2 槽シンク 16 ★排出合流継手（※） 2 ★ふた 7 ★ドレーン 12 オーバーフロー 17 ★排水ホース 3 ★菊割蓋 8 ★本体ガイド 13 ★ヨコ排水継手 18 床排水管 4 ★排出管 9 ◎ガイドレール 14 流し台排水管 5 ★ハンドル 10 1 槽シンク 15 排出口 ★ ■■■ 本体価格に含まれます。◎ ■■■ オプション　（※）２槽シンク用のみの付属品です。 112 113 （418） （320） （65） （255）

SE-35F-JA-1(1槽シンク用)～SE-35F-JA-2(2槽シンク用) SE-21F-J 容量 35L（21L） 4. 施工要領 グリトラ君部品一覧 ■1槽シンク用　付属部品 品番 品名 材質 数量 1 φ 180 アダプター SUS304 1 2 排水目皿 SUS304 1 3 ヨコ排水継手 PVC 1 5 排水バルブエルボ PVC 1 6 排水エルボ PVC 1 7 ホースアダプター PVC 2 8 蛇腹ホース (1m) PVC 1 ■2槽シンク用　付属部品 品番 品名 材質 数量 1 Φ 180 アダプター SUS304 2 2 排水目皿 SUS304 2 3 ヨコ排水継手 PVC 2 4 排水合流継手 PVC 1 5 排水バルブエルボ PVC 1 6 排水エルボ PVC 1 7 ホースアダプター PVC 2 8 蛇腹ホース (1m) PVC 1 桝 ①本体・排水ホースの配管接続 排水ホースは本体が全面引き出しできる長さになるよう調節してくだ さい。長すぎてたわみ・ねじれがありますと排水ホース内に排水溜り ができ、本体内の貯流水およびグリースなどが上蓋から溢れる恐れが ありますので、特に注意をしてください。　　　 ふた 蛇腹ホース 桝排 用水 フ溝 タ・ 本体 ホースアダプター 排水バルブエルボ 排出管 ドレーン 112 113

②ヨコ排水継手の取付け 排水トラップを取り外した後、流し台の排水トラップ孔にオーバーフロー及びグ リトラ君の流入口（菊割蓋）の位置に注意しながら接続口の向きを決め、しっかり と流し台に固定してください。　　　 小型排水トラップが接続されている場合 （φ115） 小型排水トラップを取外し、 ヨコ排水継手を取付けてください。 大型排水トラップが接続されている場合 （φ180） 大型排水トラップを取外し、 アダプターとヨコ排水継手を取付け てください。 桝 ③流し台排水管の接続 排出口が菊割蓋の中心となり、菊割蓋とすきまが 10mm ～ 20mm となるよう 下図を参照しながら排水管を接続してください。流し台が 2 槽式の場合は、必ず 排出口に排水合流継手をご使用ください。 オーバーフロー管 オーバーフロー管 ★ヨコ排水継手 パイプ(25A) ★ヨコ排水継手 パイプ(2 5A ) 排出口 排水専用継手(25A) ★菊割蓋 排水合流継手 (本体流入口) [1槽シンクに接続の場合] ★菊割蓋(本体流入口) ★ヨコ排水継手 桝排 用水 フ [2槽シンクに接続の場合] 溝 タ・ ★ 本体価格に含まれます。　◎ 2槽シンク用のみ本体価格に含まれます。 （※）オーバーフロー管、排水専用継手（25A）、パイプ（25A）は別途ご用意ください。 ■接続イメージ（２槽シンク） 114 115 10　～20 10　～20 ◎

SK式 ステンレス製グリーストラップ 吸着王 V型 きゅうちゃくおう ■小規模飲食店用グリース阻集システム オールステンレス製 吸着王 V 型は清掃・維持管理が簡単な 「グリース阻集装置」です。 吸着王 V は、従来のグリース阻集器とは異なり、高濃度のグリースを高効率で 阻集できる小型の小規模飲食店向けのグリース阻集装置です。 吸着王 V 型の特徴 ●省スペースを考慮していますので狭い場所でも設置が可能です。 ●取付け工事が簡単で、短時間で設置ができます。 ●油吸着材は環境に配慮した天然素材を使用しています。 吸着王Ｖ型は、現在グリース阻集器が設置されている場合でも併用してお使いになれば、 グリース回収率が大幅に改善されるばかりではなく、グリース・残さを回収する手間が省 け、メンテナンス時のご負担が軽減できます。 概要 桝 ■価格 （円） 型　式 価格 吸着王 V 型 267,000 吸着王シート（120 枚入り） 12,000 記載されている価格には、運賃・消費税は含まれておりません。 桝排 用水 フ溝 タ・ ■１日１回のメンテナンス バスケットの清掃 油吸着材の交換 シート型油吸着材 114 115

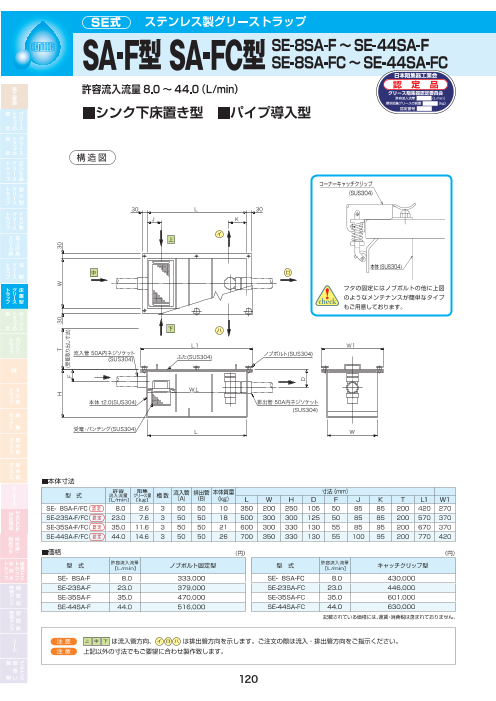

SE式 ステンレス製グリーストラップ SA-F型 SA-FC型 SE-8SA-F ～ SE-44SA-F SE-8SA-FC ～ SE-44SA-FC 許容流入流量 8.0 〜 44.0（L/min） ■シンク下床置き型　■パイプ導入型 構 造 図 コーナーキャッチクリップ (SUS304) 30 Ｌ 30 Ｊ Ｋ イ 上 本体 (SUS304) 中 ロ フタの固定にはノブボルトの他に上図 check のようなメンテナンスが簡単なタイプ もご用意しております。 下 ハ Ｌ１ Ｗ１ 流入管 50A内ネジソケット ふた(SUS304) ノブボルト(SUS304) (SUS304) 桝 W.L 本体 t2.0(SUS304) 排出管 50A内ネジソケット (SUS304) 受篭・パンチング(SUS304) Ｌ Ｗ ■本体寸法 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） ［ L/min］［kg］ （A) （B) （kg） L W H D F J K T L1 W1 SE- 8SA-F/FC 認 定 8.0 2.6 3 50 50 10 350 200 250 105 50 85 85 200 420 270 SE-23SA-F/FC 認 定 23.0 7.6 3 50 50 18 500 300 300 125 50 85 85 200 570 370 SE-35SA-F/FC 認 定 35.0 11.6 3 50 50 21 600 300 330 130 55 85 95 200 670 370 桝排 SE-44SA-F/FC 認 定 44.0 14.6 3 50 50 26 700 350 330 130 55 100 95 200 770 420 用水 フ溝 タ・ ■価格 （円） （円） 型　式 許容流入流量 ［ L/min］ 蝶ボルト固定型 型　式 許容流入流量 ［ L/min］ キャッチクリップ型 SE- 8SA-F 8.0 311,000 SE- 8SA-FC 8.0 402,000 SE-23SA-F 23.0 354,000 SE-23SA-FC 23.0 417,000 SE-35SA-F 35.0 439,000 SE-35SA-FC 35.0 562,000 SE-44SA-F 44.0 482,000 SE-44SA-FC 44.0 589,000 記載されている価格には、運賃・消費税は含まれておりません。 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 116 117 Ｈ Ｔ 30 Ｗ 30 Ｆ (受篭取り出し寸法) Ｄ

SE式 スガテソンリレンスト製ラグッリプー（スオトイラルッ阻プ集器） AFZED型型SK-S5E0-S3-1Y(SFA)～-FSZKD-16～0S-EYA-1(8F0) SA-FZD 許容流入流量 31.0 〜 180.0(L/min) ■床置き型　■パイプ導入型 構 造 図 30 L 30 J K 上 イ 中 ロ 下 ハ W1 L1 ふた（SUS304） ノブボルト（SUS304） 流入管（A）内ネジソケット W. L （SUS304） 受篭・パンチング（SUS304） 仕切板（SUS304） 本体 t2.0 排出管（B）内ネジソケット （SUS304） 本体（SUS304） 固定用ピース（SUS304） L W 桝 ■本体寸法 （円） 許容 阻集 型　式 流入流量 グリース量 槽 数 流入管 排出管 本体質量 寸法（mm） ［ L/min］［kg］ (A） (B） （kg） 価　格 L W H D E L1 W1 J K T SE- 31SA-FZD 認 定 31.0 10.2 3 80 80 29 750 400 250 155 95 820 470 100 115 175 773,000 桝排 用水 フ溝 SE- 55SA-FZD 認 定 55.0 18.2 3 80 80 40 1000 500 250 155 95 1070 570 125 115 175 831,000 タ・ SE- 85SA-FZD 認 定 85.0 28.2 3 80 100 50 1300 500 260 150 110 1370 570 125 130 175 1,017,000 SE-108SA-FZD 認 定 108.0 35.8 3 80 100 56 1500 500 265 150 115 1570 570 125 130 175 1,383,000 SE-160SA-FZD 認 定 160.0 53.1 3 80 100 72 1550 700 265 150 115 1620 770 125 130 175 1,549,000 SE-180SA-FZD 認 定 180.0 59.7 3 80 100 77 1710 700 265 150 115 1780 770 125 130 175 1,770,000 注 意 　 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。 注 意 　上記以外の寸法でもご要望に合わせ製作致します。 120 H T 30 W 30 受篭取出寸法 E D H
