当カタログは、下田エコテック社が取り扱うステンレス製、FRP製 オイル阻集器(ガソリントラップ)を紹介しています。
当カタログは、下田エコテック社が取り扱うステンレス製、FRP製
オイル阻集器を紹介しています。
ステンレス製ガソリントラップ(オイル阻集器)「GND型」をはじめ、
FRP製ガソリントラップ「GNR型」や「GNRD型」など豊富なラインアップを掲載。
製品の選定にご活用ください。
【掲載内容】

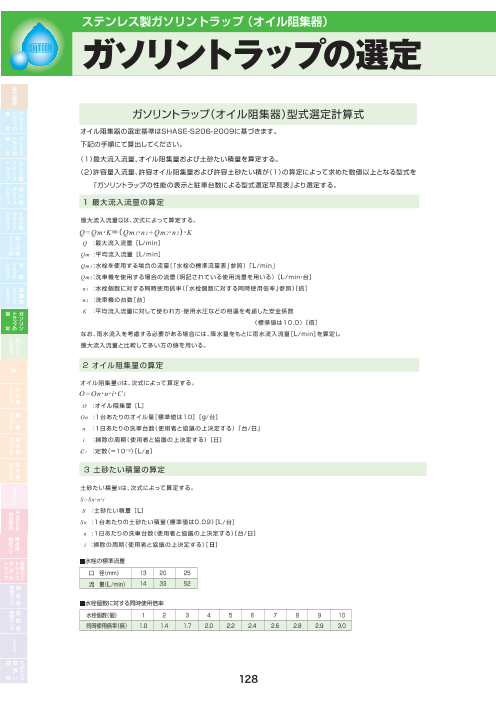

■ガソリントラップの選定
・SK式ガソリントラップ(オイル阻集器)型式選定計算式
・SK式ガソリントラップ(オイル阻集器)型式選定計算例
・SK式ガソリントラップの性能表示と洗車台数による型式選定早見表
■製品ラインアップ
・寸法
・価格表
このカタログについて
ドキュメント名 | 下田エコテック ガソリントラップ 製品カタログ【抜粋】 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 8.4Mb |
取り扱い企業 | 下田エコテック株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
グリーストラップの認定
グリーストラップの選定
ガソリントラップ
ステンレス製グリーストラップ
耐火型グリーストラップ
FRP製グリーストラップ
嵩上げ用スリーブ枠
浅型グリーストラップ
床置型グリーストラップ
ガソリントラップの選定
ガソリントラップ
桝
その他トラップ
設備ボックス
散水栓ボックス
量水器ボックス
マンホール
HACCP 対応商品
排水溝・桝用フタ
開放形膨張タンク
密閉形膨張タンク
フード
メンテナンス・取扱い説明
123
Page2
ステンレス製ガソリントラップ(オイル阻集器)

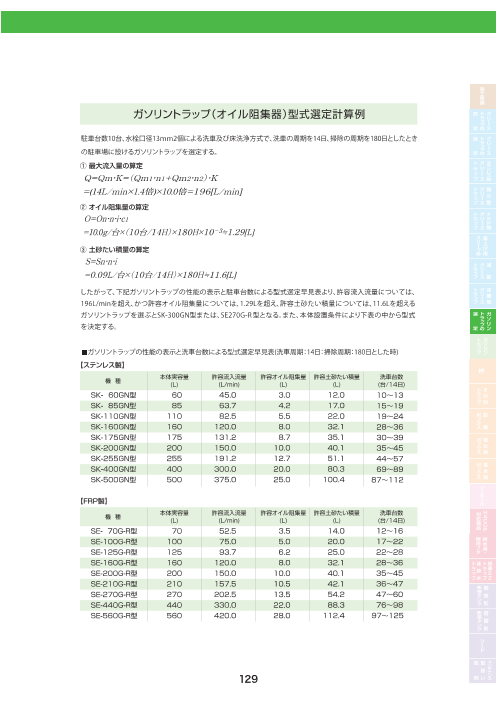

ガソリントラップの選定
駐車台数10台、水栓口径13mm2個による洗車及び床洗浄方式で、洗車の周期を14日、掃除の周期を180日としたとき
の駐車場に設けるSK式ガソリントラップを選定する。
① 最大流入量の算定
Q=Qm・K=(Qm1・n1+Qm2・n2)・K
=(14L/min×1.4倍)×10.0倍=196[L/min]
② オイル阻集量の算定
O=On・n・・ic1
=10.0g/台×(10台/14日)×180日×10-3≒1.29[L]
③ 土砂たい積量の算定
S=Sn・n・i
=0.09L/台×(10台/14日)×180日≒11.6[L]
したがって、下記SK式ガソリントラップの性能の表示と駐車台数による型式選定早見表より、許容流入流量について
は、196L/minを超え、かつ許容オイル阻集量については、1.29Lを超え、許容土砂たい積量については、11.6Lを超える
SK式ガソリントラップを選ぶとSK-300GN型または、SK-270GN-R型となる。また、本体設置条件により下表の中から
型式を決定する。
■SK式ガソリントラップの性能の表示と洗車台数による型式選定早見表(洗車周期:14日:掃除周期:180日とした時)
【ステンレス製】
桝
本体実容量 許容流入流量 許容オイル阻集量 許容土砂たい積量 洗車台数
(L) (L/min) (L) (L) (台/14日)
SK- 60GN型 60 45.0 3.0 12.0 10~13
SK- 85GN型 85 63.7 4.2 17.0 15~19
SK-110GN型 110 82.5 5.5 22.0 19~24
SK-160GN型 160 120.0 8.0 32.1 28~36
SK-175GN型 175 131.2 8.7 35.1 30~39
SK-200GN型 200 150.0 10.0 40.1 35~45
SK-255GN型 255 191.2 12.7 51.1 44~57
SK-400GN型 400 300.0 20.0 80.3 69~89
SK-500GN型 500 375.0 25.0 100.4 87~112
【FRP製】
本体実容量 許容流入流量 許容オイル阻集量 許容土砂たい積量 洗車台数
(L) (L/min) (L) (L) (台/14日)
SK- 70GN-R型 70 52.5 3.5 14.0 12~16
桝排
用水 SK-100GN-R型 100 75.0 5.0 20.0 17~22
フ溝
タ・ SK-125GN-R型 125 93.7 6.2 25.0 22~28
SK-160GN-R型 160 120.0 8.0 32.1 28~36
SK-200GN-R型 200 150.0 10.0 40.1 35~45
SK-210GN-R型 210 157.5 10.5 42.1 36~47
SK-270GN-R型 270 202.5 13.5 54.2 47~60
SK-440GN-R型 440 330.0 22.0 88.3 76~98
SK-560GN-R型 560 420.0 28.0 112.4 97~125
124
Page3
駐車台数10台、水栓口径13mm2個による洗車及び床洗浄方式で、洗車の周期を14日、掃除の周期を180日としたとき
の駐車場に設けるSK式ガソリントラップを選定する。
① 最大流入量の算定
Q=Qm・K=(Qm1・n1+Qm2・n2)・K
=(14L/min×1.4倍)×10.0倍=196[L/min]
② オイル阻集量の算定
O=On・n・・ic1
=10.0g/台×(10台/14日)×180日×10-3≒1.29[L]
③ 土砂たい積量の算定
S=Sn・n・i
=0.09L/台×(10台/14日)×180日≒11.6[L]
したがって、下記SK式ガソリントラップの性能の表示と駐車台数による型式選定早見表より、許容流入流量について
は、196L/minを超え、かつ許容オイル阻集量については、1.29Lを超え、許容土砂たい積量については、11.6Lを超える
SK式ガソリントラップを選ぶとSK-300GN型または、SK-270GN-R型となる。また、本体設置条件により下表の中から
型式を決定する。
■SK式ガソリントラップの性能の表示と洗車台数による型式選定早見表(洗車周期:14日:掃除周期:180日とした時)
【ステンレス製】
桝
本体実容量 許容流入流量 許容オイル阻集量 許容土砂たい積量 洗車台数
(L) (L/min) (L) (L) (台/14日)
SK- 60GN型 60 45.0 3.0 12.0 10~13
SK- 85GN型 85 63.7 4.2 17.0 15~19
SK-110GN型 110 82.5 5.5 22.0 19~24
SK-160GN型 160 120.0 8.0 32.1 28~36
SK-175GN型 175 131.2 8.7 35.1 30~39
SK-200GN型 200 150.0 10.0 40.1 35~45
SK-255GN型 255 191.2 12.7 51.1 44~57
SK-400GN型 400 300.0 20.0 80.3 69~89
SK-500GN型 500 375.0 25.0 100.4 87~112
【FRP製】
本体実容量 許容流入流量 許容オイル阻集量 許容土砂たい積量 洗車台数
(L) (L/min) (L) (L) (台/14日)
SK- 70GN-R型 70 52.5 3.5 14.0 12~16
桝排
SK-100GN-R型 100 75.0 5.0 20.0 17~22 用水
フ溝
SK-125GN-R型 125 93.7 6.2 25.0 22~28 タ・
SK-160GN-R型 160 120.0 8.0 32.1 28~36
SK-200GN-R型 200 150.0 10.0 40.1 35~45
SK-210GN-R型 210 157.5 10.5 42.1 36~47
SK-270GN-R型 270 202.5 13.5 54.2 47~60
SK-440GN-R型 440 330.0 22.0 88.3 76~98
SK-560GN-R型 560 420.0 28.0 112.4 97~125
125
Page4

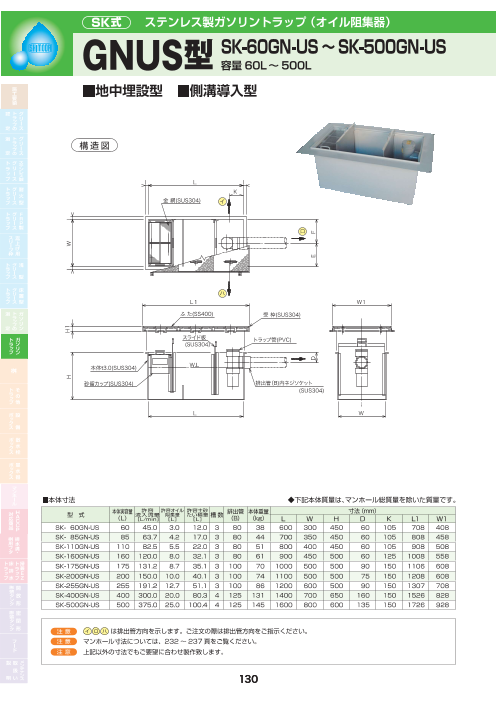

ステンレス製ガソリントラップ(オイル阻集器)
GNUS型 SK-60GN-US ~SK-500GN-US
容量60L〜 500L
■地中埋設型 ■側溝導入型
構 造 図
I L I
K
金網(SUS304) イ
ロ 嵩上げ用スリーブ枠
については92頁を
ご覧ください。
ハ
L1 W1
ふた(SS400) 受枠(SUS304)
スライド板 トラップ管(PVC)
(SUS304)
本体 3.0(t SUS304) W.L
桝
砂留カップ(SUS304) 排出管(B)内ネジソケット
(SUS304)
L W
■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。
本体実容量 許容 許容オイル 許容土砂
型 式 寸法(mm)
(L) 流入流量 阻集量 たい積量 槽 数 排出管 本体重量
[ L/min] [L] [L] (B) (kg) L W H D F I K L1 W1
SK- 60GN-US 60 45.0 3.0 12.0 3 80 38 600 300 450 60 150 30 105 708 408
SK- 85GN-US 85 63.7 4.2 17.0 3 80 44 700 350 450 60 175 30 105 808 458
SK-110GN-US 110 82.5 5.5 22.0 3 80 51 800 400 450 60 200 30 105 908 508
桝排
用水
フ SK-160GN-US 160 120.0 8.0 32.1 3 80 61 900 450 500 60 225 30 125 1008 558
溝
タ・ SK-175GN-US 175 131.2 8.7 35.1 3 100 70 1000 500 500 90 250 30 150 1106 608
SK-200GN-US 200 150.0 10.0 40.1 3 100 74 1100 500 500 75 250 30 150 1208 608
SK-255GN-US 255 191.2 12.7 51.1 3 100 86 1200 600 500 90 300 30 150 1307 708
SK-400GN-US 400 300.0 20.0 80.3 4 125 131 1400 700 650 160 350 30 150 1526 828
SK-500GN-US 500 375.0 25.0 100.4 4 125 145 1600 800 600 135 400 30 150 1726 928
注 意 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
126
H H1 I W I
D E F
Page5
SK-60GN-US ~SK-500GN-US
価格表
■GNUS 型(地中埋設・側溝導入型)ガソリントラップ・ソケットタイプ 材質:ステンレス
■各種蓋仕様セット価格(人荷重) (円)
本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
型 式 (L) 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ
SK- 60GN-US 60 626,000 666,000 646,000
SK- 85GN-US 85 714,000 774,000 734,000
SK-110GN-US 110 761,000 841,000 781,000
SK-160GN-US 160 883,000 963,000 903,000
SK-175GN-US 175 1,014,000 1,134,000 1,044,000
SK-200GN-US 200 1,070,000 1,190,000 1,100,000
SK-255GN-US 255 1,190,000 1,280,000 1,250,000
SK-400GN-US 400 1,832,000 2,032,000 1,872,000
SK-500GN-US 500 2,074,000 2,354,000 2,154,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-US 60 656,000 674,000 708,000 732,000
SK- 85GN-US 85 744,000 756,000 790,000 814,000
SK-110GN-US 110 811,000 845,000 887,000 938,000
SK-160GN-US 160 913,000 937,000 996,000 1,062,000
SK-175GN-US 175 1,054,000 1,085,000 1,236,000 1,260,000
SK-200GN-US 200 1,120,000 1,215,000 1,274,000 1,373,000
SK-255GN-US 255 1,230,000 1,320,000 1,379,000 1,502,000
SK-400GN-US 400 1,912,000 1,964,000 2,068,000 2,209,000
SK-500GN-US 500 2,184,000 2,234,000 2,299,000 2,475,000
桝
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-US 60 676,000 690,000 724,000 748,000
SK- 85GN-US 85 764,000 774,000 824,000 848,000
SK-110GN-US 110 831,000 863,000 903,000 988,000
SK-160GN-US 160 933,000 953,000 1,030,000 1,112,000
SK-175GN-US 175 1,084,000 1,109,000 1,260,000 1,311,000
SK-200GN-US 200 1,150,000 1,266,000 1,322,000 1,472,000
SK-255GN-US 255 1,290,000 1,395,000 1,454,000 1,604,000
SK-400GN-US 400 1,992,000 2,044,000 2,168,000 2,377,000
SK-500GN-US 500 2,304,000 2,354,000 2,431,000 2,675,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円) 桝排
用水
フ溝
型 式 本体実容量
(L) T-2 T-6 T-14 T-20 タ・
SK- 60GN-US 60 736,000 740,000 874,000 932,000
SK- 85GN-US 85 824,000 890,000 990,000 1,032,000
SK-110GN-US 110 911,000 979,000 1,137,000 1,238,000
SK-160GN-US 160 1,053,000 1,137,000 1,296,000 1,396,000
SK-175GN-US 175 1,204,000 1,361,000 1,635,000 1,761,000
SK-200GN-US 200 1,300,000 1,440,000 1,724,000 1,847,000
SK-255GN-US 255 1,500,000 1,770,000 1,928,000 2,303,000
SK-400GN-US 400 2,432,000 2,524,000 3,068,000 3,541,000
SK-500GN-US 500 2,864,000 2,914,000 3,467,000 4,039,000
記載されている価格には、運賃・消費税は含まれておりません。
127
Page6
ステンレス製ガソリントラップ(オイル阻集器)
GND型 SK-60GN-D~SK-500GN-D
容量60L〜 500L
■地中埋設型 ■パイプ導入型
構 造 図
30 L 30
J K
嵩上げ用スリーブ枠
については88頁を
ご覧ください。
金 網(SUS304)
L1 W1
ふた(SS400) 受枠(SUS304)
スライド板 (SUS304)
トラップ管(PVC)
桝
流入管(A)内ネジソケット W.L
(SUS304)
砂留カップ(SUS304) 排出管(B) 内ネジソケット
(SUS304)
本体 3.0t(SUS304)
L W
~
■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。
本体実容量 許容 許容オイル 許容土砂
型 式 流入流量 阻集量 たい積量 槽 数 口径 本体質量 寸法(mm)
(L) [ L/min] [L] [L] (A()B) (kg) L W H D F J K L1 W1
SK- 60GN-D 60 45.0 3.0 12.0 3 80 46 600 300 660 270 160 85 80 708 408
桝排 SK- 85GN-D 85 63.7 4.2 17.0 3 80 54 700 350 660 270 160 100 80 808 458
用水
フ溝 SK-110GN-D 110 82.5 5.5 22.0 3 80 61 800 400 660 270 160 100 80 908 508
タ・ SK-160GN-D 160 120.0 8.0 32.1 3 80 73 900 450 710 270 160 100 80 1008 558
SK-175GN-D 175 131.2 8.7 35.1 3 100 83 1000 500 710 300 160 125 110 1106 608
SK-200GN-D 200 150.0 10.0 40.1 3 100 88 1100 500 710 285 160 125 110 1208 608
SK-255GN-D 255 191.2 12.7 51.1 3 100 101 1200 600 710 300 160 125 110 1307 708
SK-400GN-D 400 300.0 20.0 80.3 4 125 160 1400 700 800 310 150 125 150 1526 828
SK-500GN-D 500 375.0 25.0 100.4 4 125 164 1600 800 750 285 150 150 150 1726 928
注 意 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
128
H H1 30 W 30
FF
D
Page7
価格表
■GND 型(地中埋設・パイプ導入型)ガソリントラップ 材質:ステンレス
■各種蓋仕様セット価格(人荷重) (円)
型 式 本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
(L) 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ
SK- 60GN-D 60 672,000 712,000 692,000
SK- 85GN-D 85 760,000 820,000 780,000
SK-110GN-D 110 864,000 944,000 884,000
SK-160GN-D 160 998,000 1,078,000 1,018,000
SK-175GN-D 175 1,152,000 1,272,000 1,182,000
SK-200GN-D 200 1,208,000 1,328,000 1,238,000
SK-255GN-D 255 1,351,000 1,441,000 1,411,000
SK-400GN-D 400 2,062,000 2,262,000 2,102,000
SK-500GN-D 500 2,178,000 2,458,000 2,258,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-D 60 702,000 720,000 754,000 778,000
SK- 85GN-D 85 790,000 802,000 836,000 860,000
SK-110GN-D 110 914,000 948,000 990,000 1,041,000
SK-160GN-D 160 1,028,000 1,052,000 1,111,000 1,177,000
SK-175GN-D 175 1,192,000 1,223,000 1,374,000 1,398,000
SK-200GN-D 200 1,258,000 1,353,000 1,412,000 1,511,000
SK-255GN-D 255 1,391,000 1,481,000 1,540,000 1,663,000
SK-400GN-D 400 2,142,000 2,194,000 2,298,000 2,439,000
SK-500GN-D 500 2,288,000 2,338,000 2,403,000 2,579,000
桝
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-D 60 722,000 736,000 770,000 794,000
SK- 85GN-D 85 810,000 820,000 870,000 894,000
SK-110GN-D 110 934,000 966,000 1,006,000 1,091,000
SK-160GN-D 160 1,048,000 1,068,000 1,145,000 1,227,000
SK-175GN-D 175 1,222,000 1,247,000 1,398,000 1,449,000
SK-200GN-D 200 1,288,000 1,404,000 1,460,000 1,610,000
SK-255GN-D 255 1,451,000 1,556,000 1,615,000 1,765,000
SK-400GN-D 400 2,222,000 2,274,000 2,398,000 2,607,000
SK-500GN-D 500 2,408,000 2,458,000 2,535,000 2,779,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円) 桝排
用水
フ溝
型 式 本体実容量
(L) T-2 T-6 T-14 T-20 タ・
SK- 60GN-D 60 782,000 786,000 920,000 978,000
SK- 85GN-D 85 870,000 936,000 1,036,000 1,078,000
SK-110GN-D 110 1,014,000 1,082,000 1,240,000 1,341,000
SK-160GN-D 160 1,168,000 1,252,000 1,411,000 1,511,000
SK-175GN-D 175 1,342,000 1,499,000 1,773,000 1,899,000
SK-200GN-D 200 1,438,000 1,578,000 1,862,000 1,985,000
SK-255GN-D 255 1,661,000 1,931,000 2,089,000 2,464,000
SK-400GN-D 400 2,662,000 2,754,000 3,298,000 3,771,000
SK-500GN-D 500 2,968,000 3,018,000 3,571,000 4,143,000
記載されている価格には、運賃・消費税は含まれておりません。
129
Page8
ステンレス製大型ガソリントラップ
OPIG型 OPI 800TG-SK~OPI3000TG-SK
容量800L〜 3000L
■地中埋設型 ■パイプ導入型 ■大型
構 造 図
50 L 50
J K
上 足場(オプション) イ
中 ロ
金網(SUS304) 下 ハ
L1 W1
流入フランジ 200A×JIS5K
(SUS304) ふた(SS400) 受枠(SUS304)
吊りフック スライド板(SUS304)
125
125 W.L
砂留カップ(SUS304)
排出フランジ 200A×JIS5K
(SUS304)
桝 本体 3.0(t SUS304)
L ~ W
■本体寸法
許容 許容オイル 許容土砂
型 式 本体実容量 寸法(mm)
(L) 流入流量 阻集量 たい積量 槽 数 流入管 排出管 本体質量
[ L/min] [L] [L] (kg) L W H D F J K
OPI 800TG-SK 800 600 40.0 160.6 4 150 150 243 1750 875 900 300 120 155 155
OPI 1000TG-SK 1000 750 50.0 200.8 4 150 200 317 1900 950 1115 465 120 165 180
OPI 1500TG-SK 1500 750 75.0 301.2 4 200 200 401 2000 1000 1285 435 185 180 180
OPI 2000TG-SK 2000 750 100.0 401.6 4 200 200 465 2200 1100 1385 435 185 180 180
OPI 3000TG-SK 3000 750 150.0 602.4 4 200 200 558 2500 1250 1485 435 185 225 225
■標準マンホール仕様(受枠:SUS304 ふた:鋼板製) ※人荷重
桝排 受枠寸法(mm) ふた
用水 型 式
フ L1 W1 H1 枚数 1 枚当り質量 (kg/枚) 総質量(kg/セット)
溝
タ・ OPI 800TG-SK 1877 1005 50 5 19 115
OPI 1000TG-SK 2027 1080 50 5 22 130
OPI 1500TG-SK 2110 1110 40 7 16.5 128
OPI 2000TG-SK 2329 1230 50 7 21.4 178
OPI 3000TG-SK 2628 1380 50 8 23.7 215
注 意 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。
注 意 上記以外の寸法でもご要望に合わせ製作いたします。
注 意 大型ガソリントラップは、本体価格以外に搬送車輛運賃を別途ご負担いただきます。
130
H H1 50 W 50
F
D
Page9
■ OPIG 型(地中埋設・パイプ導入型)ガソリントラップ標準取付図
部番 品名 材質 部番 品名 材質 部番 品名 材質
1 本体 SUS304 6 排出管 SUS304 11 底盤コンクリート ー
2 砂留カップ SUS304 7 トラップ管 PVC 12 砕石 ー
3 スライド板 SUS304 8 受枠 SUS304 13 砂埋め戻し ー
4 仕切板 SUS304 9 ふた SS400 14 コンクリート擁壁 ー
5 流入管 SUS304 10 フックボルト SS400
価格表
■ OPIG 型(地中埋設・パイプ導入型)ガソリントラップ 材質:ステンレス
■各種蓋仕様セット価格
(円)
鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
型 式 本体実容量(L)
枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ 桝
OPI 800TG-SK 800 2,161,000 2,451,000 2,246,000
OPI 1000TG-SK 1000 2,641,000 2,976,000 2,686,000
OPI1500TG-SK 1500 3,565,000 4,902,000 3,677,000
OPI2000TG-SK 2000 4,222,000 6,028,000 4,334,000
OPI3000TG-SK 3000 5,207,000 7,271,000 5,407,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量(L) T-2 T-6 T-14 T-20
OPI 800TG-SK 800 2,346,000 2,541,000 2,787,000 2,862,000
OPI 1000TG-SK 1000 2,873,000 3,063,000 3,265,000 3,535,000
OPI1500TG-SK 1500 3,623,000 3,853,000 4,022,000 4,327,000
OPI2000TG-SK 2000 4,333,000 4,456,000 4,773,000 5,078,000
OPI3000TG-SK 3000 5,265,000 5,281,000 5,668,000 6,268,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 本体実容量(L) T-2 T-6 T-14 T-20
OPI 800TG-SK 800 2,426,000 2,696,000 3,017,000 3,132,000
OPI 1000TG-SK 1000 2,988,000 3,218,000 3,495,000 3,840,000 桝排
用水
フ
OPI1500TG-SK 1500 3,738,000 4,003,000 4,292,000 4,677,000 溝
タ・
OPI2000TG-SK 2000 4,488,000 4,651,000 5,158,000 5,538,000
OPI3000TG-SK 3000 5,499,000 5,515,000 6,130,000 6,868,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円)
型 式 本体実容量(L) T-2 T-6 T-14 T-20
OPI 800TG-SK 800 3,346,000 4,046,000 4,712,000 5,312,000
OPI 1000TG-SK 1000 3,993,000 4,693,000 5,440,000 6,590,000
OPI1500TG-SK 1500 4,853,000 5,553,000 6,357,000 7,557,000
OPI2000TG-SK 2000 5,523,000 6,481,000 7,938,000 9,638,000
OPI3000TG-SK 3000 7,023,000 8,179,000 10,234,000 13,534,000
記載されている価格には、運賃・消費税は含まれておりません。
131
Page10
ステンレス製ガソリントラップ(オイル阻集器)
GNU( F)型 SK-60GN-U(F)~SK-500GN-U(F)
容量60L〜 500L
■スラブ天吊型 ■防水型 ■側溝導入型 ■フレキタイプ
■標準スラブ開口寸法
型 式 長さ(mm) 幅 (mm)
SK- 60GN-U(F) 660 360
SK- 85GN-U(F) 760 410
SK-110GN-U(F) 860 460
構 造 図 SK-160GN-U(F) 960 510
SK-175GN-U(F) 1060 560
SK-200GN-U(F) 1160 560
I L I SK-255GN-U(F) 1260 660
K SK-400GN-U(F) 1460 760
金網(SUS304) SK-500GN-U(F) 1660 860
注 意 標準スラブ開口寸法の他に
流入・排出管接続部の突出寸法をご考
慮の上施工してください。
嵩上げ用スリーブ枠
については92頁を
ご覧ください。
本体取付孔
L1 W1
ふ た(SS400) 受 枠(SUS304)
桝 防水止フック(SUS304) スライド板 トラップ管(PVC)
(SUS304)
本体 3.0t(SUS304) W.L
砂留カップ(SUS304)
フレキシブルJ(B)JIS10K
L (ゴム) W
■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。
本体実容量 許容 許容オイル 許容土砂
型 式 寸法(mm)
(L) 流入流量 阻集量 たい積量 槽 数 排出管 本体質量
[ L/min] [L] [L] (B) (kg) L W H D E F I K L1 W1
SK- 60GN-U(F) 60 45.0 3.0 12.0 3 80 50 600 300 450 320 105 195 100 105 708 408
桝排 SK- 85GN-U(F) 85 63.7 4.2 17.0 3 80 57 700 350 450 320 125 225 100 105 808 458
用水
フ溝 SK-110GN-U(F) 110 82.5 5.5 22.0 3 80 64 800 400 450 320 150 250 100 105 908 508
タ・
SK-160GN-U(F) 160 120.0 8.0 32.1 3 80 75 900 450 500 350 175 275 100 125 1008 558
SK-175GN-U(F) 175 131.2 8.7 35.1 3 100 99 1000 500 500 350 150 350 125 150 1106 608
SK-200GN-U(F) 200 150.0 10.0 40.1 3 100 103 1100 500 500 350 150 350 125 150 1208 608
SK-255GN-U(F) 255 191.2 12.7 51.1 3 100 117 1200 600 500 350 200 400 125 150 1307 708
SK-400GN-U(F) 400 300.0 20.0 80.3 4 125 177 1400 700 650 400 250 450 125 150 1526 828
SK-500GN-U(F) 500 375.0 25.0 100.4 4 125 174 1600 800 600 400 300 500 125 150 1726 928
注 意 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
132
H H1 I W I
D E F
Page11
SK-60GN-U(F)~SK-500GN-U(F)
価格表
■GNU(F)型(スラブ天吊・側溝導入型)ガソリントラップ・フレキタイプ 材質:ステンレス
■各種蓋仕様セット価格(人荷重) (円)
本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
型 式 (L) 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ
SK- 60GN-U(F) 60 684,000 724,000 704,000
SK- 85GN-U(F) 85 726,000 786,000 746,000
SK-110GN-U(F) 110 761,000 841,000 781,000
SK-160GN-U(F) 160 986,000 1,066,000 1,006,000
SK-175GN-U(F) 175 1,152,000 1,272,000 1,182,000
SK-200GN-U(F) 200 1,196,000 1,316,000 1,226,000
SK-255GN-U(F) 255 1,351,000 1,441,000 1,411,000
SK-400GN-U(F) 400 2,223,000 2,423,000 2,263,000
SK-500GN-U(F) 500 2,339,000 2,619,000 2,419,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-U(F) 60 714,000 732,000 766,000 790,000
SK- 85GN-U(F) 85 756,000 768,000 802,000 826,000
SK-110GN-U(F) 110 811,000 845,000 887,000 938,000
SK-160GN-U(F) 160 1,016,000 1,040,000 1,099,000 1,165,000
SK-175GN-U(F) 175 1,192,000 1,223,000 1,374,000 1,398,000
SK-200GN-U(F) 200 1,246,000 1,341,000 1,400,000 1,499,000
SK-255GN-U(F) 255 1,391,000 1,481,000 1,540,000 1,663,000
SK-400GN-U(F) 400 2,303,000 2,355,000 2,459,000 2,600,000
SK-500GN-U(F) 500 2,449,000 2,499,000 2,564,000 2,740,000
桝
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-U(F) 60 734,000 748,000 782,000 806,000
SK- 85GN-U(F) 85 776,000 786,000 836,000 860,000
SK-110GN-U(F) 110 831,000 863,000 903,000 988,000
SK-160GN-U(F) 160 1,036,000 1,056,000 1,133,000 1,215,000
SK-175GN-U(F) 175 1,222,000 1,247,000 1,398,000 1,449,000
SK-200GN-U(F) 200 1,276,000 1,392,000 1,448,000 1,598,000
SK-255GN-U(F) 255 1,451,000 1,556,000 1,615,000 1,765,000
SK-400GN-U(F) 400 2,383,000 2,435,000 2,559,000 2,768,000
SK-500GN-U(F) 500 2,569,000 2,619,000 2,696,000 2,940,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円) 桝排
用水
型 式 本体実容量 フ溝
(L) T-2 T-6 T-14 T-20 タ・
SK- 60GN-U(F) 60 794,000 798,000 932,000 990,000
SK- 85GN-U(F) 85 836,000 902,000 1,002,000 1,044,000
SK-110GN-U(F) 110 911,000 979,000 1,137,000 1,238,000
SK-160GN-U(F) 160 1,156,000 1,240,000 1,399,000 1,499,000
SK-175GN-U(F) 175 1,342,000 1,499,000 1,773,000 1,899,000
SK-200GN-U(F) 200 1,426,000 1,566,000 1,850,000 1,973,000
SK-255GN-U(F) 255 1,661,000 1,931,000 2,089,000 2,464,000
SK-400GN-U(F) 400 2,823,000 2,915,000 3,459,000 3,932,000
SK-500GN-U(F) 500 3,129,000 3,179,000 3,732,000 4,304,000
記載されている価格には、運賃・消費税は含まれておりません。
133
Page12
ステンレス製ガソリントラップ(オイル阻集器)
GNU( S)型 SK-60GN-U(S)~SK-500GN-U(S)
容量60L〜 500L
■スラブ天吊型 ■防水型 ■側溝導入型 ■ソケットタイプ
■標準スラブ開口寸法
型 式 長さ(mm) 幅 (mm)
SK- 60GN-U(S) 660 360
SK- 85GN-U(S) 760 410
SK-110GN-U(S) 860 460
構 造 図 SK-160GN-U(S) 960 510
SK-175GN-U(S) 1060 560
SK-200GN-U(S) 1160 560
SK-255GN-U(S) 1260 660
I L I SK-400GN-U(S) 1460 760
K SK-500GN-U(S) 1660 860
金網(SUS304) 注 意 標準スラブ開口寸法の他に
流入・排出管接続部の突出寸法をご考
慮の上施工してください。
嵩上げ用スリーブ枠
については92頁を
ご覧ください。
本体取付孔
L1 W1
ふた(SS400) 受枠(SUS304)
桝 防水止フック(SUS304) スライド板 トラップ管(PVC)
(SUS304)
本体 3.0t(SUS304) W.L
砂留カップ(SUS304)
排出管(B)内ネジソケット
L (SUS304) W
■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。
許容 許容オイル 許容土砂
型 式 本体実容量 排出管 本体質量 寸法(mm)
(L) 流入流量 阻集量 たい積量 槽 数
[ L/min] [L] [L] (B) (kg) L W H D E F I K L1 W1
SK- 60GN-U(S) 60 45.0 3.0 12.0 3 80 42 600 300 450 320 105 195 100 105 708 408
桝排 SK- 85GN-U(S) 85 63.7 4.2 17.0 3 80 48 700 350 450 320 125 225 100 105 808 458
用水
フ溝 SK-110GN-U(S) 110 82.5 5.5 22.0 3 80 55 800 400 450 320 150 250 100 105 908 508
タ・
SK-160GN-U(S) 160 120.0 8.0 32.1 3 80 66 900 450 500 350 175 275 100 125 1008 558
SK-175GN-U(S) 175 131.2 8.7 35.1 3 100 88 1000 500 500 350 150 350 125 150 1106 608
SK-200GN-U(S) 200 150.0 10.0 40.1 3 100 92 1100 500 500 350 150 350 125 150 1208 608
SK-255GN-U(S) 255 191.2 12.7 51.1 3 100 106 1200 600 500 350 200 400 125 150 1307 708
SK-400GN-U(S) 400 300.0 20.0 80.3 4 125 160 1400 700 650 400 250 450 125 150 1526 828
SK-500GN-U(S) 500 375.0 25.0 100.4 4 125 161 1600 800 600 400 300 500 125 150 1726 928
注 意 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
134
H H1 I W I
D E F
Page13
価格表
■GNU(S)型(スラブ天吊・側溝導入型)ガソリントラップ・ソケットタイプ 材質:ステンレス
■各種蓋仕様セット価格(人荷重) (円)
本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
型 式 (L) 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ
SK- 60GN-U(S) 60 626,000 666,000 646,000
SK- 85GN-U(S) 85 703,000 763,000 723,000
SK-110GN-U(S) 110 807,000 887,000 827,000
SK-160GN-U(S) 160 929,000 1,009,000 949,000
SK-175GN-U(S) 175 1,094,000 1,214,000 1,124,000
SK-200GN-U(S) 200 1,139,000 1,259,000 1,169,000
SK-255GN-U(S) 255 1,294,000 1,384,000 1,354,000
SK-400GN-U(S) 400 2,108,000 2,308,000 2,148,000
SK-500GN-U(S) 500 2,224,000 2,504,000 2,304,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-U(S) 60 656,000 674,000 708,000 732,000
SK- 85GN-U(S) 85 733,000 745,000 779,000 803,000
SK-110GN-U(S) 110 857,000 891,000 933,000 984,000
SK-160GN-U(S) 160 959,000 983,000 1,042,000 1,108,000
SK-175GN-U(S) 175 1,134,000 1,165,000 1,316,000 1,340,000
SK-200GN-U(S) 200 1,189,000 1,284,000 1,343,000 1,442,000
SK-255GN-U(S) 255 1,334,000 1,424,000 1,483,000 1,606,000
SK-400GN-U(S) 400 2,188,000 2,240,000 2,344,000 2,485,000
SK-500GN-U(S) 500 2,334,000 2,384,000 2,449,000 2,625,000
桝
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-U(S) 60 676,000 690,000 724,000 748,000
SK- 85GN-U(S) 85 753,000 763,000 813,000 837,000
SK-110GN-U(S) 110 877,000 909,000 949,000 1,034,000
SK-160GN-U(S) 160 979,000 999,000 1,076,000 1,158,000
SK-175GN-U(S) 175 1,164,000 1,189,000 1,340,000 1,391,000
SK-200GN-U(S) 200 1,219,000 1,335,000 1,391,000 1,541,000
SK-255GN-U(S) 255 1,394,000 1,499,000 1,558,000 1,708,000
SK-400GN-U(S) 400 2,268,000 2,320,000 2,444,000 2,653,000
SK-500GN-U(S) 500 2,454,000 2,504,000 2,581,000 2,825,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円) 桝排
用水
フ溝
型 式 本体実容量
(L) T-2 T-6 T-14 T-20 タ・
SK- 60GN-U(S) 60 736,000 740,000 874,000 932,000
SK- 85GN-U(S) 85 813,000 879,000 979,000 1,021,000
SK-110GN-U(S) 110 957,000 1,025,000 1,183,000 1,284,000
SK-160GN-U(S) 160 1,099,000 1,183,000 1,342,000 1,442,000
SK-175GN-U(S) 175 1,284,000 1,441,000 1,715,000 1,841,000
SK-200GN-U(S) 200 1,369,000 1,509,000 1,793,000 1,916,000
SK-255GN-U(S) 255 1,604,000 1,874,000 2,032,000 2,407,000
SK-400GN-U(S) 400 2,708,000 2,800,000 3,344,000 3,817,000
SK-500GN-U(S) 500 3,014,000 3,064,000 3,617,000 4,189,000
記載されている価格には、運賃・消費税は含まれておりません。
135
Page14
ステンレス製ガソリントラップ(オイル阻集器)
GNUE( F)型 SK-60GN-UE(F)~SK-500GN-UE(F)
容量60L〜 500L SE
■スラブ天吊型 ■耐火型 ■防水型 PS060FL-1045
■側溝導入型 ■フレキタイプ ■標準スラブ開口寸法
型 式 長さ(mm) 幅 (mm)
SK- 60GN-UE(F) 700 400
SK- 85GN-UE(F) 800 450
SK-110GN-UE(F) 900 500
構 造 図 SK-160GN-UE(F) 1000 550
SK-175GN-UE(F) 1100 600
SK-200GN-UE(F) 1200 600
I L I SK-255GN-UE(F) 1300 700
SK-400GN-UE(F) 1500 800
K SK-500GN-UE(F) 1700 900
金 網(SUS304)
注 意 標準スラブ開口寸法の他に
流入・排出管接続部の突出寸法をご考
慮の上施工してください。
固定バンド
嵩上げ用スリーブ枠
については92頁を
亀甲金網 ご覧ください。
本体取付孔
L1 W1
防水止フック(SUS304) ふ た(SS400) 受 枠(SUS304)
トラップ管(PVC)
桝
W.L フレキシブルJ(B)JIS10K
本体 3.0t(SUS304) (ゴム)
砂留カップ(SUS304)
耐火被覆【付属品】
耐火被覆(けい酸カルシウム板)
15 L 600 15 W 15
【別途工事】
■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。
本体実容量 許容 許容オイル 許容土砂
型 式 寸法(mm)
(L) 流入流量 阻集量 たい積量 槽 数 排出管 本体質量
[ L/min] [L] [L] (B) (kg) L W H D E F I K L1 W1
SK- 60GN-UE(F) 60 45.0 3.0 12.0 3 80 70 600 300 450 320 105 195 125 105 708 408
桝排 SK- 85GN-UE(F) 85 63.7 4.2 17.0 3 80 80 700 350 450 320 125 225 125 105 808 458
用水
フ溝 SK-110GN-UE(F) 110 82.5 5.5 22.0 3 80 90 800 400 450 320 150 250 125 105 908 508
タ・ SK-160GN-UE(F) 160 120.0 8.0 32.1 3 80 106 900 450 500 350 175 275 125 125 1008 558
SK-175GN-UE(F) 175 131.2 8.7 35.1 3 100 126 1000 500 500 350 150 350 150 150 1106 608
SK-200GN-UE(F) 200 150.0 10.0 40.1 3 100 133 1100 500 500 350 150 350 150 150 1208 608
SK-255GN-UE(F) 255 191.2 12.7 51.1 3 100 151 1200 600 500 350 200 400 150 150 1307 708
SK-400GN-UE(F) 400 300.0 20.0 80.3 4 125 217 1400 700 650 400 250 450 150 150 1526 828
SK-500GN-UE(F) 500 375.0 25.0 100.4 4 125 243 1600 800 600 400 300 500 150 150 1726 928
注 意 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
136
15 H H1 I W I
E F
D
Page15
SK-60GN-UE(F)~SK-500GN-UE(F)
価格表
■GNUE(F)型(スラブ天吊・耐火型・側溝導入型)ガソリントラップ・フレキタイプ 材質:ステンレス
■各種蓋仕様セット価格(人荷重) (円)
鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
型 式 本体実容量
(L) 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ
SK- 60GN-UE(F) 60 1,091,000 1,131,000 1,111,000
SK- 85GN-UE(F) 85 1,228,000 1,288,000 1,248,000
SK-110GN-UE(F) 110 1,368,000 1,448,000 1,388,000
SK-160GN-UE(F) 160 1,522,000 1,602,000 1,542,000
SK-175GN-UE(F) 175 1,756,000 1,876,000 1,786,000
SK-200GN-UE(F) 200 1,827,000 1,947,000 1,857,000
SK-255GN-UE(F) 255 2,006,000 2,096,000 2,066,000
SK-400GN-UE(F) 400 2,946,000 3,146,000 2,986,000
SK-500GN-UE(F) 500 3,296,000 3,576,000 3,376,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-UE(F) 60 1,121,000 1,139,000 1,173,000 1,197,000
SK- 85GN-UE(F) 85 1,258,000 1,270,000 1,304,000 1,328,000
SK-110GN-UE(F) 110 1,418,000 1,452,000 1,494,000 1,545,000
SK-160GN-UE(F) 160 1,552,000 1,576,000 1,635,000 1,701,000
SK-175GN-UE(F) 175 1,796,000 1,827,000 1,978,000 2,002,000
SK-200GN-UE(F) 200 1,877,000 1,972,000 2,031,000 2,130,000
SK-255GN-UE(F) 255 2,046,000 2,136,000 2,195,000 2,318,000
SK-400GN-UE(F) 400 3,026,000 3,078,000 3,182,000 3,323,000
SK-500GN-UE(F) 500 3,406,000 3,456,000 3,521,000 3,697,000
桝
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-UE(F) 60 1,141,000 1,155,000 1,189,000 1,213,000
SK- 85GN-UE(F) 85 1,278,000 1,288,000 1,338,000 1,362,000
SK-110GN-UE(F) 110 1,438,000 1,470,000 1,510,000 1,595,000
SK-160GN-UE(F) 160 1,572,000 1,592,000 1,669,000 1,751,000
SK-175GN-UE(F) 175 1,826,000 1,851,000 2,002,000 2,053,000
SK-200GN-UE(F) 200 1,907,000 2,023,000 2,079,000 2,229,000
SK-255GN-UE(F) 255 2,106,000 2,211,000 2,270,000 2,420,000
SK-400GN-UE(F) 400 3,106,000 3,158,000 3,282,000 3,491,000
SK-500GN-UE(F) 500 3,526,000 3,576,000 3,653,000 3,897,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円) 桝排
用水
型 式 本体実容量 フ溝
(L) T-2 T-6 T-14 T-20 タ・
SK- 60GN-UE(F) 60 1,201,000 1,205,000 1,339,000 1,397,000
SK- 85GN-UE(F) 85 1,338,000 1,404,000 1,504,000 1,546,000
SK-110GN-UE(F) 110 1,518,000 1,586,000 1,744,000 1,845,000
SK-160GN-UE(F) 160 1,692,000 1,776,000 1,935,000 2,035,000
SK-175GN-UE(F) 175 1,946,000 2,103,000 2,377,000 2,503,000
SK-200GN-UE(F) 200 2,057,000 2,197,000 2,481,000 2,604,000
SK-255GN-UE(F) 255 2,316,000 2,586,000 2,744,000 3,119,000
SK-400GN-UE(F) 400 3,546,000 3,638,000 4,182,000 4,655,000
SK-500GN-UE(F) 500 4,086,000 4,136,000 4,689,000 5,261,000
記載されている価格には、運賃・消費税は含まれておりません。
137
Page16
ステンレス製ガソリントラップ(オイル阻集器)
GNUE(S )型 SK-60GN-UE(S)~SK-500GN-UE(S)
容量60L〜 500L SE
■スラブ天吊型 ■耐火型 ■防水型 PS060FL-1045
■側溝導入型 ■ソケットタイプ ■標準スラブ開口寸法
型 式 長さ(mm) 幅 (mm)
SK- 60GN-UE(S) 700 400
SK- 85GN-UE(S) 800 450
SK-110GN-UE(S) 900 500
構 造 図 SK-160GN-UE(S) 1000 550
SK-175GN-UE(S) 1100 600
SK-200GN-UE(S) 1200 600
SK-255GN-UE(S) 1300 700
SK-400GN-UE(S) 1500 800
I L I
SK-500GN-UE(S) 1700 900
K
金 網(SUS304) 注 意 標準スラブ開口寸法の他に
流入・排出管接続部の突出寸法をご考
慮の上施工してください。
亀甲金網
嵩上げ用スリーブ枠
については92頁を
ご覧ください。
固定バンド
本体取付孔
L1 W1
防水止フック(SUS304)
ふ た(SS400) 受 枠(SUS304)
トラップ管(PVC)
桝
排出管(B)内ネジソケット
本体 3.0t(SUS304) W.L
(SUS304)
砂留カップ(SUS304)
耐火被覆【付属品】
耐火被覆(けい酸カルシウム板)
15 L 600 15 W 15
【別途工事】
■本体寸法 ◆下記本体質量は、マンホール総質量を除いた質量です。
型 式 本体実容量 許容 許容オイル 許容土砂 寸法(mm)
(L) 流入流量 阻集量 たい積量 槽 数 排出管 本体質量
[ L/min] [L] [L] (B) (kg) L W H D E F I K L1 W1
SK- 60GN-UE(S) 60 45.0 3.0 12.0 3 80 63 600 300 450 320 105 195 125 105 708 408
桝排 SK- 85GN-UE(S) 85 63.7 4.2 17.0 3 80 73 700 350 450 320 125 225 125 105 808 458
用水
フ溝 SK-110GN-UE(S) 110 82.5 5.5 22.0 3 80 84 800 400 450 320 150 250 125 105 908 508
タ・ SK-160GN-UE(S) 160 120.0 8.0 32.1 3 80 100 900 450 500 350 175 275 125 125 1008 558
SK-175GN-UE(S) 175 131.2 8.7 35.1 3 100 118 1000 500 500 350 150 350 150 150 1106 608
SK-200GN-UE(S) 200 150.0 10.0 40.1 3 100 125 1100 500 500 350 150 350 150 150 1208 608
SK-255GN-UE(S) 255 191.2 12.7 51.1 3 100 143 1200 600 500 350 200 400 150 150 1307 708
SK-400GN-UE(S) 400 300.0 20.0 80.3 4 125 204 1400 700 650 400 250 450 150 150 1526 828
SK-500GN-UE(S) 500 375.0 25.0 100.4 4 125 230 1600 800 600 400 300 500 150 150 1726 928
注 意 は排出管方向を示します。ご注文の際は排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
138
15 H H1 I W I
D E F
Page17
価格表
■ GNUE(S)型(スラブ天吊・耐火型・側溝導入型)ガソリントラップ・ソケットタイプ 材質:ステンレス
■各種蓋仕様セット価格(人荷重) (円)
本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
型 式 (L) 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ
SK- 60GN-UE(S) 60 1,029,000 1,069,000 1,049,000
SK- 85GN-UE(S) 85 1,167,000 1,227,000 1,187,000
SK-110GN-UE(S) 110 1,307,000 1,387,000 1,327,000
SK-160GN-UE(S) 160 1,460,000 1,540,000 1,480,000
SK-175GN-UE(S) 175 1,694,000 1,814,000 1,724,000
SK-200GN-UE(S) 200 1,766,000 1,886,000 1,796,000
SK-255GN-UE(S) 255 1,960,000 2,050,000 2,020,000
SK-400GN-UE(S) 400 2,808,000 3,008,000 2,848,000
SK-500GN-UE(S) 500 3,143,000 3,423,000 3,223,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-UE(S) 60 1,059,000 1,077,000 1,111,000 1,135,000
SK- 85GN-UE(S) 85 1,197,000 1,209,000 1,243,000 1,267,000
SK-110GN-UE(S) 110 1,357,000 1,391,000 1,433,000 1,484,000
SK-160GN-UE(S) 160 1,490,000 1,514,000 1,573,000 1,639,000
SK-175GN-UE(S) 175 1,734,000 1,765,000 1,916,000 1,940,000
SK-200GN-UE(S) 200 1,816,000 1,911,000 1,970,000 2,069,000
SK-255GN-UE(S) 255 2,000,000 2,090,000 2,149,000 2,272,000
SK-400GN-UE(S) 400 2,888,000 2,940,000 3,044,000 3,185,000
SK-500GN-UE(S) 500 3,253,000 3,303,000 3,368,000 3,544,000
桝
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-UE(S) 60 1,079,000 1,093,000 1,127,000 1,151,000
SK- 85GN-UE(S) 85 1,217,000 1,227,000 1,277,000 1,301,000
SK-110GN-UE(S) 110 1,377,000 1,409,000 1,449,000 1,534,000
SK-160GN-UE(S) 160 1,510,000 1,530,000 1,607,000 1,689,000
SK-175GN-UE(S) 175 1,764,000 1,789,000 1,940,000 1,991,000
SK-200GN-UE(S) 200 1,846,000 1,962,000 2,018,000 2,168,000
SK-255GN-UE(S) 255 2,060,000 2,165,000 2,224,000 2,374,000
SK-400GN-UE(S) 400 2,968,000 3,020,000 3,144,000 3,353,000
SK-500GN-UE(S) 500 3,373,000 3,423,000 3,500,000 3,744,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円) 桝排
用水
型 式 本体実容量 フ溝
(L) T-2 T-6 T-14 T-20 タ・
SK- 60GN-UE(S) 60 1,139,000 1,143,000 1,277,000 1,335,000
SK- 85GN-UE(S) 85 1,277,000 1,343,000 1,443,000 1,485,000
SK-110GN-UE(S) 110 1,457,000 1,525,000 1,683,000 1,784,000
SK-160GN-UE(S) 160 1,630,000 1,714,000 1,873,000 1,973,000
SK-175GN-UE(S) 175 1,884,000 2,041,000 2,315,000 2,441,000
SK-200GN-UE(S) 200 1,996,000 2,136,000 2,420,000 2,543,000
SK-255GN-UE(S) 255 2,270,000 2,540,000 2,698,000 3,073,000
SK-400GN-UE(S) 400 3,408,000 3,500,000 4,044,000 4,517,000
SK-500GN-UE(S) 500 3,933,000 3,983,000 4,536,000 5,108,000
記載されている価格には、運賃・消費税は含まれておりません。
139
Page18
ステンレス製ガソリントラップ(オイル阻集器)
GNY(F)型 SK-60GN-Y(F)~SK-500GN-Y(F)
容量60L〜500L
■スラブ天吊型 ■非防水型 ■パイプ導入型
■フレキタイプ
■標準スラブ開口寸法
型 式 長さ(mm) 幅 (mm)
SK- 60GN-Y(F) 700 400
SK- 85GN-Y(F) 800 450
構 造 図 SK-110GN-Y(F) 900 500
SK-160GN-Y(F) 1000 550
SK-175GN-Y(F) 1100 600
SK-200GN-Y(F) 1200 600
SK-255GN-Y(F) 1300 700
SK-400GN-Y(F) 1500 800
SK-500GN-Y(F) 1700 900
注 意 標準スラブ開口寸法の他に
流入・排出管接続部の突出寸法をご考
慮の上施工してください。
桝
B
■本体寸法 ◆下記本体質量は、マンホール総質量を含めた質量です。
型 式 本体実容量 許容 許容オイル 許容土砂
流入流量 阻集量 たい積量 槽 数 口径 本体質量 寸法(mm)
(L) [ L/min] [L] [L] (A()B) (kg) L W H D F I J K L1 W1
SK- 60GN-Y(F) 60 45.0 3.0 12.0 3 80 78 600 300 800 410 300 100 85 105 708 408
桝排 SK- 85GN-Y(F) 85 63.7 4.2 17.0 3 80 90 700 350 800 410 300 100 100 105 808 458
用水
フ溝 SK-110GN-Y(F) 110 82.5 5.5 22.0 3 80 102 800 400 800 410 300 100 100 105 908 508
タ・
SK-160GN-Y(F) 160 120.0 8.0 32.1 3 80 139 900 450 850 410 300 125 100 125 1008 558
SK-175GN-Y(F) 175 131.2 8.7 35.1 3 100 168 1000 500 850 440 300 150 125 150 1106 608
SK-200GN-Y(F) 200 150.0 10.0 40.1 3 100 176 1100 500 850 425 300 150 125 150 1208 608
SK-255GN-Y(F) 255 191.2 12.7 51.1 3 100 201 1200 600 850 440 300 150 125 150 1307 708
SK-400GN-Y(F) 400 300.0 20.0 80.3 4 125 288 1400 700 950 460 300 150 125 150 1526 828
SK-500GN-Y(F) 500 375.0 25.0 100.4 4 125 328 1600 800 900 435 300 150 150 150 1726 928
注 意 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。 注 意 本体とマンホール蓋の分割製作も行います。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
140
Page19
SK-60GN-Y(F)~SK-500GN-Y(F)
価格表
■ GNY(F)型(スラブ天吊・パイプ導入型)ガソリントラップ・フレキタイプ 材質:ステンレス
■各種蓋仕様セット価格(人荷重) (円)
本体実容量 鋼板製錆止め塗装蓋付 ステンレス製蓋付 亜鉛メッキ蓋付
型 式 (L) 枠SUS304/蓋SS400 枠SUS304/蓋SUS304 枠SUS304/蓋SS400亜鉛メッキ
SK- 60GN-Y(F) 60 833,000 873,000 853,000
SK- 85GN-Y(F) 85 875,000 935,000 895,000
SK-110GN-Y(F) 110 1,060,000 1,140,000 1,080,000
SK-160GN-Y(F) 160 1,228,000 1,308,000 1,248,000
SK-175GN-Y(F) 175 1,427,000 1,547,000 1,457,000
SK-200GN-Y(F) 200 1,495,000 1,615,000 1,525,000
SK-255GN-Y(F) 255 1,661,000 1,751,000 1,721,000
SK-400GN-Y(F) 400 2,384,000 2,584,000 2,424,000
SK-500GN-Y(F) 500 2,672,000 2,952,000 2,752,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:SS400) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-Y(F) 60 863,000 881,000 915,000 939,000
SK- 85GN-Y(F) 85 905,000 917,000 951,000 975,000
SK-110GN-Y(F) 110 1,110,000 1,144,000 1,186,000 1,237,000
SK-160GN-Y(F) 160 1,258,000 1,282,000 1,341,000 1,407,000
SK-175GN-Y(F) 175 1,467,000 1,498,000 1,649,000 1,673,000
SK-200GN-Y(F) 200 1,545,000 1,640,000 1,699,000 1,798,000
SK-255GN-Y(F) 255 1,701,000 1,791,000 1,850,000 1,973,000
SK-400GN-Y(F) 400 2,464,000 2,516,000 2,620,000 2,761,000
SK-500GN-Y(F) 500 2,782,000 2,832,000 2,897,000 3,073,000
桝
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:溶融亜鉛メッキ) (円)
型 式 本体実容量
(L) T-2 T-6 T-14 T-20
SK- 60GN-Y(F) 60 883,000 897,000 931,000 955,000
SK- 85GN-Y(F) 85 925,000 935,000 985,000 1,009,000
SK-110GN-Y(F) 110 1,130,000 1,162,000 1,202,000 1,287,000
SK-160GN-Y(F) 160 1,278,000 1,298,000 1,375,000 1,457,000
SK-175GN-Y(F) 175 1,497,000 1,522,000 1,673,000 1,724,000
SK-200GN-Y(F) 200 1,575,000 1,691,000 1,747,000 1,897,000
SK-255GN-Y(F) 255 1,761,000 1,866,000 1,925,000 2,075,000
SK-400GN-Y(F) 400 2,544,000 2,596,000 2,720,000 2,929,000
SK-500GN-Y(F) 500 2,902,000 2,952,000 3,029,000 3,273,000
■耐荷重蓋仕様セット価格(マンホール枠:ステンレス / 蓋:ステンレス) (円) 桝排
用水
フ溝
型 式 本体実容量
(L) T-2 T-6 T-14 T-20 タ・
SK- 60GN-Y(F) 60 943,000 947,000 1,081,000 1,139,000
SK- 85GN-Y(F) 85 985,000 1,051,000 1,151,000 1,193,000
SK-110GN-Y(F) 110 1,210,000 1,278,000 1,436,000 1,537,000
SK-160GN-Y(F) 160 1,398,000 1,482,000 1,641,000 1,741,000
SK-175GN-Y(F) 175 1,617,000 1,774,000 2,048,000 2,174,000
SK-200GN-Y(F) 200 1,725,000 1,865,000 2,149,000 2,272,000
SK-255GN-Y(F) 255 1,971,000 2,241,000 2,399,000 2,774,000
SK-400GN-Y(F) 400 2,984,000 3,076,000 3,620,000 4,093,000
SK-500GN-Y(F) 500 3,462,000 3,512,000 4,065,000 4,637,000
記載されている価格には、運賃・消費税は含まれておりません。
141
Page20
ステンレス製ガソリントラップ(オイル阻集器)
GNY(S)型 SK-60GN-Y(S)~SK-500GN-Y(S)
容量60L〜500L
■スラブ天吊型 ■非防水型 ■パイプ導入型
■ソケットタイプ
■標準スラブ開口寸法
型 式 長さ(mm) 幅 (mm)
SK- 60GN-Y(S) 700 400
SK- 85GN-Y(S) 800 450
SK-110GN-Y(S) 900 500
構 造 図 SK-160GN-Y(S) 1000 550
SK-175GN-Y(S) 1100 600
SK-200GN-Y(S) 1200 600
SK-255GN-Y(S) 1300 700
SK-400GN-Y(S) 1500 800
SK-500GN-Y(S) 1700 900
注 意 標準スラブ開口寸法の他に
流入・排出管接続部の突出寸法をご考
慮の上施工してください。
桝
B
■本体寸法 ◆下記本体質量は、マンホール総質量を含めた質量です。
型 式 本体実容量 許容 許容オイル 許容土砂 寸法(mm)
(L) 流入流量 阻集量 たい積量 槽 数 口径 本体質量
[ L/min] [L] [L] (A()B) (kg) L W H D F I J K L1 W1
SK- 60GN-Y(S) 60 45.0 3.0 12.0 3 80 71 600 300 800 410 300 100 85 105 708 408
桝排 SK- 85GN-Y(S) 85 63.7 4.2 17.0 3 80 83 700 350 800 410 300 100 100 105 808 458
用水
フ溝
タ SK-110GN-Y(S) 110 82.5 5.5 22.0 3 80 95 800 400 800 410 300 100 100 105 908 508
・
SK-160GN-Y(S) 160 120.0 8.0 32.1 3 80 132 900 450 850 410 300 125 100 125 1008 558
SK-175GN-Y(S) 175 131.2 8.7 35.1 3 100 160 1000 500 850 440 300 150 125 150 1106 608
SK-200GN-Y(S) 200 150.0 10.0 40.1 3 100 169 1100 500 850 425 300 150 125 150 1208 608
SK-255GN-Y(S) 255 191.2 12.7 51.1 3 100 188 1200 600 850 440 300 150 125 150 1307 708
SK-400GN-Y(S) 400 300.0 20.0 80.3 4 125 275 1400 700 950 460 300 150 125 150 1526 828
SK-500GN-Y(S) 500 375.0 25.0 100.4 4 125 315 1600 800 900 435 300 150 150 150 1726 928
注 意 は流入管方向、 は排出管方向を示します。ご注文の際は流入・排出管方向をご指示ください。
注 意 マンホール寸法については、222 ~ 227 頁をご覧ください。 注 意 本体とマンホール蓋の分割製作も行います。
注 意 上記以外の寸法でもご要望に合わせ製作致します。
142
