センサ 選定ガイド

センサ 選定ガイド

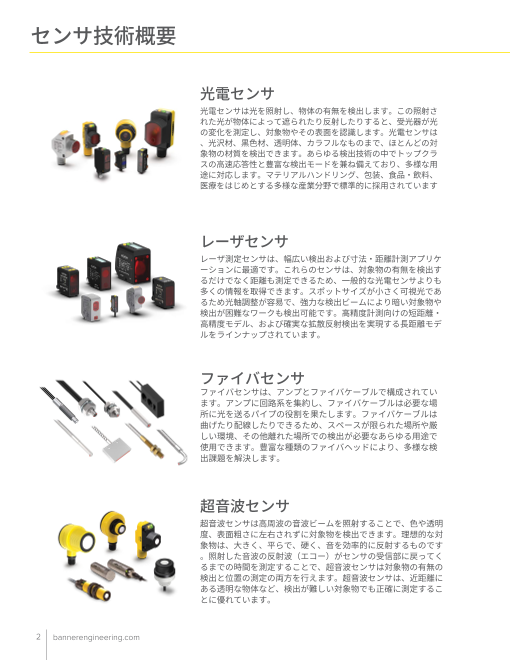

センサ技術概要 光電センサ 光電センサは光を照射し、物体の有無を検出します。この照射さ れた光が物体によって遮られたり反射したりすると、受光器が光 の変化を測定し、対象物やその表面を認識します。光電センサは 、光沢材、黒色材、透明体、カラフルなものまで、ほとんどの対 象物の材質を検出できます。あらゆる検出技術の中でトップクラ スの高速応答性と豊富な検出モードを兼ね備えており、多様な用 途に対応します。マテリアルハンドリング、包装、食品・飲料、 医療をはじめとする多様な産業分野で標準的に採用されています レーザセンサ レーザ測定センサは、幅広い検出および寸法・距離計測アプリケ ーションに最適です。これらのセンサは、対象物の有無を検出す るだけでなく距離も測定できるため、一般的な光電センサよりも 多くの情報を取得できます。スポットサイズが小さく可視光であ るため光軸調整が容易で、強力な検出ビームにより暗い対象物や 検出が困難なワークも検出可能です。高精度計測向けの短距離・ 高精度モデル、および確実な拡散反射検出を実現する長距離モデ ルをラインナップされています。 ファイバセン サ ファイバセンサは、アンプとファイバケーブルで構成されてい ます。アンプに回路系を集約し、ファイバケーブルは必要な場 所に光を送るパイプの役割を果たします。ファイバケーブルは 曲げたり配線したりできるため、スペースが限られた場所や厳 しい環境、その他離れた場所での検出が必要なあらゆる用途で 使用できます。豊富な種類のファイバヘッドにより、多様な検 出課題を解決します。 超音波センサ 超音波センサは高周波の音波ビームを照射することで、色や透明 度、表面粗さに左右されずに対象物を検出できます。理想的な対 象物は、大きく、平らで、硬く、音を効率的に反射するものです 。照射した音波の反射波（エコー）がセンサの受信部に戻ってく るまでの時間を測定することで、超音波センサは対象物の有無の 検出と位置の測定の両方を行えます。超音波センサは、近距離に ある透明な物体など、検出が難しい対象物でも正確に測定するこ とに優れています。 2 bannerengineering.com

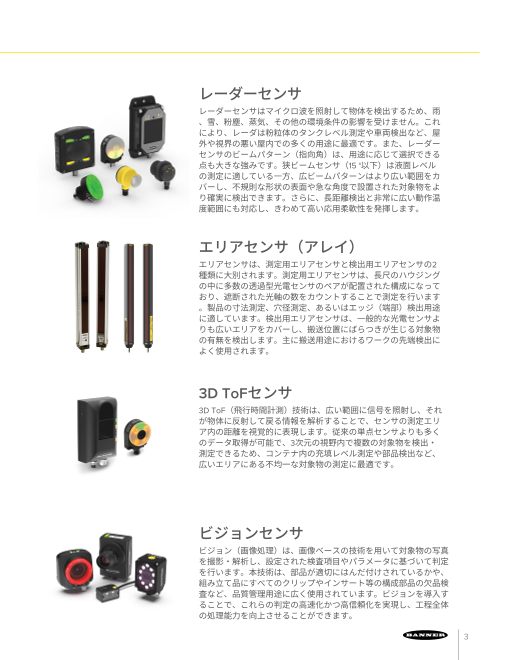

レーダーセンサ レーダーセンサはマイクロ波を照射して物体を検出するため、雨 、雪、粉塵、蒸気、その他の環境条件の影響を受けません。これ により、レーダは粉粒体のタンクレベル測定や車両検出など、屋 外や視界の悪い屋内での多くの用途に最適です。また、レーダー センサのビームパターン（指向角）は、用途に応じて選択できる 点も大きな強みです。狭ビームセンサ（15 °以下）は液面レベル の測定に適している一方、広ビームパターンはより広い範囲をカ バーし、不規則な形状の表面や急な角度で設置された対象物をよ り確実に検出できます。さらに、長距離検出と非常に広い動作温 度範囲にも対応し、きわめて高い応用柔軟性を発揮します。 エリアセンサ（アレイ） エリアセンサは、測定用エリアセンサと検出用エリアセンサの2 種類に大別されます。測定用エリアセンサは、長尺のハウジング の中に多数の透過型光電センサのペアが配置された構成になって おり、遮断された光軸の数をカウントすることで測定を行います 。製品の寸法測定、穴径測定、あるいはエッジ（端部）検出用途 に適しています。検出用エリアセンサは、一般的な光電センサよ りも広いエリアをカバーし、搬送位置にばらつきが生じる対象物 の有無を検出します。主に搬送用途におけるワークの先端検出に よく使用されます。 3D ToFセンサ 3D ToF（飛行時間計測）技術は、広い範囲に信号を照射し、それ が物体に反射して戻る情報を解析することで、センサの測定エリ ア内の距離を視覚的に表現します。従来の単点センサよりも多く のデータ取得が可能で、3次元の視野内で複数の対象物を検出・ 測定できるため、コンテナ内の充填レベル測定や部品検出など、 広いエリアにある不均一な対象物の測定に最適です。 ビジョンセンサ ビジョン（画像処理）は、画像ベースの技術を用いて対象物の写真 を撮影・解析し、設定された検査項目やパラメータに基づいて判定 を行います。本技術は、部品が適切にはんだ付けされているかや、 組み立て品にすべてのクリップやインサート等の構成部品の欠品検 査など、品質管理用途に広く使用されています。ビジョンを導入す ることで、これらの判定の高速化かつ高信頼化を実現し、工程全体 の処理能力を向上させることができます。 3

検出方式の選び方 以下の項目が必要な場合： • 下記環境下におけるリモート検出： • スペースが限られた場所 レーザセンサ • 高温環境 を選択 • 悪環境 以下の項目が必要な場合： • より長い拡散反射検出距離 • より高い精度 • 距離測定 以下の項目が必要な場合： 光電センサ • 透明体の測定 からスタート • ほこりや汚れのある環境 　での信頼性 以下の項目が必要な場合： • 悪環境下における優れた耐環境性 • 広いエリアの検出と測定 以下の項目が必要な場合： • 広いエリア、多点検査 • 複雑な品質検査 レーダーセンサ を選択 4 bannerengineering.com

ファイバセンサ を選択 以下の項目が必要な場合： • 検出エリア内のどこで も安定した検出と測定 エリアセンサ を選定 超音波センサ を選択 以下の項目が必要な場合： • 広い検査エリア • 1つのセンサによる複数の測定 3D ToFセンサ を選択 ビジョンセンサ を選択 5

バナー製光電センサ選定ガイド Q20を選択 S18-2を選択 Q2Xを選択 QS30を選択 Q3Xを選択 Q4Xを選択 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： • 角形形状 • 18 mm円筒形ハウジング • 超小型ハウジング • コントラスト検出 • 距離測定* *8-9ページを参照 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： • 別の形状 • より長い検出距離 • 特定用途・高機能センサ QS18から • 多彩な検出モードのラインナップ スタート • 利便性に優れた多様な取り付けオプション • 多数の検出モードでIO-Linkに対応 以下の項目が必要な場合： 以下の項目が必要な場合： • IP69K ウォッシュダウン仕様 • IP69K ウォッシュダウン仕様 • 円筒形ハウジング • L形円筒形ハウジング S18を選択 T18-2を選択 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： • より長い検出距離 • 黄銅ニッケルメッキ • ステンレス鋼 • より長い検出距離 • 金属ハウジング ハウジング ハウジング S30を選択 M18-3を選択 M18-4を選択 T30を選択 TM18を選択 6 bannerengineering.com

最大距離 投光器 の種類 保護等級 QS18 20 3.5 10 600 150 350 プラス チック -20 ～ 70 ℃ Q20 20 4 – 1,500 150 400 プラス チック -20 ～ 60 ℃ S18-2 25 6 – 750 200 – プラス チック -40 ～ 70 ℃ Q2X 3 3.3 – – 50 3,000 プラス チック -25 ～ +50 ℃ QS30 60 8 18 1,400 600 600 プラス チック -20 ～ 70 ℃ Q3X – – – 300 200 – 金属 -10 ～ +50 ℃ S18 20 2 – 300 100 – プラス チック -40 ～ 70 ℃ S30 60 6 – – 600 – プラス チック -40 ～ 70 ℃ M18-3 25 6 – 750 200 – 金属 -40 ～ 70 ℃ M18-4 25 6 – 750 200 – 金属 -40 ～ 70 ℃ T18-2 25 6 – 750 200 – プラス チック -40 ～ 70 ℃ T30 60 6 – – 600 – プラス チック -40 ～ 70 ℃ TM18 20 5.5 – 500 200 – 金属 -40 ～ 70 ℃ 当社の光電センサに 関する詳細情報はこちら 7 透過型（m） 偏光 回帰反射型（m） レーザ 回帰反射型（m） 拡散反射型（m） 定距離反射型（m） 距離設定型（m） LED レーザ ハウジング IP67 IP68 IP69K 動作温度 IO-Link 透明体の検出

バナー製レーザセンサ選定ガイド • 多様なアプリケーションに対応する優れた汎用性 Q4Xから • ク ラス最高の性能を備えた小型サイズ • 堅牢なハウジングと高い検出信頼性 スタート 以下の項目が必要な場合： • より長い検出距離 • より大きな受光余裕度 • 100 mmを超える距離でのより高い精度 以下の項目が必要な場合： 以下の項目が必要な場合： • コストパフォーマ ンスの • より優れた温度安定性 　 高いレーザーソリューション • より高い精度 • より大きなディスプレイ Q5Xを選択 以下の項目が必要な場合： • 最も長い検出距離 • 1 mを超える距離での最高水準の測定精度 Q20-2を選択 LEを選択 以下の項目が必要な場合： 以下の項目が必要な場合： • 超小型ハウジング • 最高の検出性能 • 最高の受光余裕度 • 最小のスポット径 LTFを選択 Q2Xを選択 LMを選択 8 bannerengineering.com

I/O ユーザ 動作原理 種類 インタフェース IP67 Q4X100 25 100 ± 0.2 0.5–1 0.15 ± 0.25–1 IP68 IP69K IP67 Q4X300 25 300 ± 0.5–3 1–13.5 0.3–1 ± 0.8–9 IP68 IP69K IP67 Q4X500 25 500 ± 0.5–6 1–45 0.3–1.75 ± 0.8–25 IP68 IP69K IP67 Q4X600 25 600 ± 0.5–3 1–10 0.12–3 ± 0.75–28 IP68 IP69K Q5X2000 95 2,000 ± 0.5–10 1–35 – – IP67 Q5X3000 95 3,000 ± 0.5–30 3–75 1–30 ± 5–150 IP67 Q5X5000 50 5,000 ± 2.0 13–25 – – IP67 Q5X10000 50 10,000 ± 1–3 13–88 – – IP67 Q20-2 20 3,000 ± 15 50 – – IP65 Q2X 20 3,000 ± 15 50 – – IP67 LTF12 50 12,000 ± 0.3–2.5 10–13.5 0.9–9 ± 10 IP67 LTF24 50 24,000 ± 0.5–3.5 10–25 0.9–12 ± 25 IP67 LE250 100 400 ± 0.02–0.2 0.5–1 0.02–0.2 ± 0.375–0.9 IP67 LE550 100 1,000 ± 0.25–1 2–8 0.5–1 ± 2–4.5 IP67 LM80 40 80 ± 0.001 0.04–0.06 0.002 ± 0.02–0.03 IP67 LM150 50 150 ± 0.002 0.12–0.14 0.004 ± 0.06–0.07 IP67 当社のレーザセンサに 関する詳細情報はこちら 9 最小検出距離 （mm） 最大検出距離 （mm） デジタルI/O アナログ Pulse Pro I/O IO-Link RSD1対応 ディスプレイ 繰り返し精度 （mm） 最小物体分離距離 （mm） 分解能 （mm） 直線性 （mm） 三角測量 ToF 保護等級

バナー製超音波センサ選定ガイド • 温度補正機能 T30UXから • 耐薬品性 スタート • 多様な検出距離とビーム パターン 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： 以下の項目が必要な場合： • より短い不感帯 • より長い検出距離 • 近距離用途での優れた • 信頼性の高い透過型検 出 • シリアルインターフェース • 最高水準の精度 • より広い検出エリア 　 コストパフォーマンス • 高速応答 • NPTねじ規格 • ワイヤレスソリューション との互換性 S18Uを選択 レーダーを選択* QS18Uを選択 T18Uを選択 K50Uを選択 *12-13ページを参照 以下の項目が必要な場合： 以下の項目が必要な場合： • AC対応モデル • 衛生的なIP��K設計 • 耐薬品性 QT50Uを選択 M25Uを選択 10 bannerengineering.com

I/O種類 QS18U 50 500 0.7 15 DC S18U 30 300 0.5–1 2.5 DC 100 1,000 0.5–3 T30UX 200 2,000 0.5–3 45 DC 300 3,000 0.5–3 100 1,000 1.5–3 ネットワーク K50U の通信速度に DC よる 300 3,000 1.5–3 – 300 – T18U 1 DC – 600 – – 250 – M25U 3 DC – 500 – QT50U 200 8,000 1.0 100 AC・D C 当社の超音波センサに 関する詳細情報はこちら 11 最小検出距離 （mm） 最大検出距離 （mm） デジタル I/O アナログ シリアル 繰り返し精度 （mm） 応答速度 （ms） 耐薬品性 電源

バナー製レーダーセンサ選定ガイド 以下の項目が必要な場合： Q90Rから • あらゆる環境での安定検出 スタート • 設定可能なビームパターン • 多次元検出 以下の項目が必要な場合： 以下の項目が必要な場合： • 狭いビームパターン • 視覚的フィードバックのカスタマイズ機能 • 小型円筒形ハウジング • 機器単価の低減 T30Rを選択 K50Rを選択 以下の項目が必要な場合： • IP69K ウォッシュダウン仕様 • プロセス接続構造 T30RWを選択 12 bannerengineering.com

I/O種類 設定方法 Q90R 60 77* 20 2 40° x 40° 120° x 40° IP67、IP69K T30R 122 25 2 15° x 15° 45° x 45° IP67 K50R 60 5 2 40° x 30° 80° x 60° IP67 T30RW 122 15 2 15° x 15° IP67、IP69K *特殊車両用途に向けた世界的な通信認証 Banner Sensor Software Banner Measurement Senso r Software で設定が完了します • ROI（関心領域）がカスタマイズできるため、意図したものだけを検出 できます • センサの検出状態を可視化して、簡単にプログラムできます • 2つの出力を個別に独立設定できるため、使用するセンサの数を削減で きます • 設定を保存して読み込むことで、複数台導入時の横展開やメンテナン スにかかる時間を短縮できます • ソフトウェアを無料でダウンロードしてご利用いただけます • 一部のレーダーセンサに対応 当社のレーダーセンサに 関する詳細情報はこちら 13 周波数 （GHz） 検出範囲 （m） 検出エリア 設定機能 ビームパターン デジタルI/O アナログ Pulse Pro I/O IO-Link Banner Measurement Sensor Software 押しボタン 外部入力 保護等級

バナー製ファイバアンプ選定ガイド DF-G1から • 基本センシング スタート • 外光受光器 以下の項目が必要な場合： • より高速な応答速度 • 異なる発光色の投光素子 • 微小物体のカウント I/O種類 DF-G1 赤 200 DF-G2を選択 DF-G2 赤、緑、青、 白、赤外光 10 以下の項目が必要な場合： • より長い検出距離 • アナログ出力 DF-G3 赤、赤外光、 長波長赤外光 500 • 水検出 DF-G3を選択 当社のファイバアンプに 関する詳細情報はこちら 14 bannerengineering.com デジタル I/O アナログ IO-Link LED色 光強度受光器 微小物体のカウント 応答速度（µs） ハイパワー 水検出

バナー製ファイバセンサ選定ガイド 本センサシステムを構築するには、ファイバケーブルが必須となります。ファイバケーブルを選 定する際には、ファイバの種類、検出モード、検出ヘッドなどの各技術仕様を総合的に考慮して ください。 ファイバ種類 各ファイバは光学特性・耐環境性が異なるため、適用条件や使用環境 の仕様要求に合わせて最適なタイプを選定します。 プラスチック ファイバ $ ガラス ファイバ $$ 検出モード 光電センサと同様に、ファイバもアプリケーションのニーズに応じてさまざまな検出モードがあります。透過型ファイバは、より長 い検出距離と高い受光余裕度を持ち、シートの継ぎ目検出やカウントなどの用途に適しています。拡散反射型センサは片側のみで設 置できるソリューションであり、ワークの有無検出やコントラスト検出などの用途に適しています。 透過型 拡散反射型 • より長い検出距離 • 片側のみのセンシング • 高い受光余裕度 センサヘッド ファイバセンサシステムの特長は、ほぼすべての用途に適合する多種多様なセンサヘッドのラインナップにあります。センサヘッド の形状・構造は多岐にわたり、ネジ切り、円柱形、角型等を選択可能です。ストレート形やL形があり、一部のモデルではレンズを追 加して検出距離を伸ばすこともできます。 特殊用途向け インライン（ストレート） L形 • 液面検出 • 光がファイバと • 光が90度の 直線状に出射 方向に出射 • 真空貫通（フィードスルー対応） • 耐薬品性 スロット形 エリア（アレイ） • 対向光軸固定構造 当社のファイバセンサに • ワイドビーム 関する詳細情報はこちら 15 コスト 信号強度 柔軟性 広範な温度耐性 耐腐食性環境、 高湿度/耐水環境 真空環境 赤外光投光機能

バナー製エリアセンサ選定ガイド 測定用エリアセンサ（アレイ） 測定用エリアセンサは、細長いハウジング内に配置された多数の透過型光電センサのペアで構成されています。遮光さ れた光軸の数を計算することによって、測定値を取得します。製品の寸法測定、穴のサイズ測定、またはエッジ位置検 出などの用途に適しています。 I/O種類 EZ Array 4 150–2,400 5 IP65 Two Stick 6.1 Mini Array 17 150–1,830 9.5 19.1 IP65 Mini Array Basic 2 150–1,210 25.4 IP54 エッジ測定センサ EG24は、0.01 mm未満の分解能と0.65 msの高精度計測仕様に設計されたエッジ測定センサです。これにより材料の正確な 位置決めを可能にし、後工程の歩留まり向上、廃棄物の最小化、および品質向上を実現します。 亜鉛 EG24 40 24 4–20 mA 0.65 <10 µm ダイカスト IP67 当社のエッジ測定センサに 関する詳細情報はこちら 16 bannerengineering.com 検出距離 （mm） 検出距離 （m） ビーム幅 （mm） エリア長さ （mm） 出力 分解能 （mm） 応答速度 （ms） デジタルI/O アナログ 分解能 Modbus RTU IO-Link ハウジング RS-485 保護等級 保護等級

検出用エリアセンサ（アレイセンサ） 検出用エリアセンサは、単点センサよりも広いエリアをカバーし、対象物の搬送位置がばらつくラインでも確実に有無を検出します。 本製品は主に、マテリアルハンドリング用途における先端検出に適しています。 B25 回帰 反射型 2,000 25 3 0.5 PC/ABS IP67 回帰 Q76E 反射型 4,000 46 8 2 PC-PBT IP67 IP69 < 3 mm LX 透過型 2,000 113–951 検出対象物 0.8–9.6 アルミ IP65 の幅による TTR 拡散 120 200–1,500 光軸数による 1 アルミ IP50 反射型 SAB LP 回帰 反射型 3,000 497 998 光軸数による 1.5 アルミ IP50 SAB D 拡散 200 497 反射型 762 998 光軸数による 3 アルミ IP50 当社のエリアセンサに 関する詳細情報はこちら 17 検出モード 検出距離 （mm） エリア長さ （mm） 最小検出物体 （MOS） （mm） 応答速度 （ms） IO-Link ハウジング 保護等級

バナー製3D ToFセンサ選定ガイド K50Zから • 複数エリア同時検出 スタート • 広視野角 I/O種類 以下の項目が必要な場合： • より高い分解能 • 高度な設定オプション • 用途別の追加機能 K50Z 2 45° x 45° 8 x 8 30 ZMX 2.5 60° x 45° 272 x 208 20 ZMXを選択 Banner Sensor Software Banner Measurement Sensor Software によるK50Zの各種パラメータ設定 • ROI（関心領域）がカスタマイズできるため、意図したものだけを検出で きます • センサの検出状態を可視化して、簡単にプログラムできます • 2つの出力を個別に独立設定できるため、使用するセンサの数を削減でき ます • 設定を保存して読み込むことで、複数台導入時の横展開やメンテナンスに かかる時間を短縮できます • ソフトウェアを無料でダウンロードしてご利用いただけます Banner 3D Configuration Softwareで 検出条件を簡単設定 • コンテナ底部の基準点を設定 • 検出領域のサイズを設定 • ア プリケーションに応じた検出基準を選択：ピーク高さまたは充填率（%） • ソフトウェアを無料でダウンロードしてご利用いただけます • ZMXに対応 当社の3D ToFセンサに 関する詳細情報はこちら 18 bannerengineering.com 検出範囲（m） ビーム角度 分解能 デジタルI/O PFM IO-Link EtherNet/IP Modbus TCP/IP 精度（mm）

バナー製ビジョンカメラ選定ガイド ビジョンセンサ 堅牢性と操作性を兼ね備えたセンサ一体型ビジョンセンサにより、従来は高コストで複雑な画像処理システムを必要としてした自動 検査処理を実現します。一体型/分離型タッチパネル、またはPCを介してiVuシリーズのパラメータ設定、管理、状態監視が可能です 。カメラ、コントローラ、レンズ、照明が単一のハウジングに統合したオールインワンソリューションです。 カメラ I/O種類 種類 iVu 赤、緑、青、白、 赤外線、紫外線 20–45 752 x 480 CMOS IP67 スマートカメラ 画像処理システムは使いやすく、広範なアプリケーションを解決するための強力な検査ツールと機能を提供します。 カメラ I/O種類 種類 VE 20–45 WVGA、1.3 MP、 2 MP、5 MP アルミ IP67 バーコードリーダ ABRシリーズ バーコードリーダは、最も困難なトレーサビリティアプリケーションを解決するための優れたデコード能力を備えてい ます。2種類のコンパクトな形状、複数の照明構成、多様な解像度、そして多数のレンズオプションをラインナップしています。 I/O種類 ABR 3000 白 17–45 WVGA、1.2 MP アルミ IP65 ABR 7000 赤、白、 65–75 マルチカラーDPM 70–80 1.3 MP、2 MP アルミ IP67 当社のビジョンセンサに 関する詳細情報はこちら ＊おおよその目安です。処理時間は検査設定によって異なります。 19 モノクロ モノクロ カラー カラー 内蔵照明 バーコード バーコード 発光色 全処理時間 全処理時間 （ms）* 一体型リング照明 （ms）* 発光色 イメージ センサ イメージセンサ 分解能 分解能 全処理時間 （ms）* ハウジング ハウジング 保護等級 保護等級 イメージセンサ デジタルI/O デジタルI/O EtherNet/IP EtherNet/IP PROFINET PROFINET 保護等級 Modbus TCP Modbus TCP デジタルI/O TCP/IP PCCC EtherNet/IP SLMP FTP PROFINET RS-232 TCP/IP Modbus TCP RS-422 RS-232 PCCC

その他バナー製センシング技術 カラーセンサ カラーセンサは、対象物の色を判別できる光電センサです。一般的に品質管理や検証アプリケーションで広く採用されています。 QCM50 150 0.18 白色LED 亜鉛 ダイカスト IP67、IP69K 蛍光検出センサ 蛍光検出センサは、UV光（紫外線）を使用して蛍光染料、インク、表面を発光・検出するセンサです。さまざまなアプリケー ションでラベル、接着剤、改ざん防止シールの確実な検出を可能にします。 Q26 30 0.25 UV LED ABS IP67 QL56 50 0.25 UV LED アルミ IP67 レジマークセンサ レジマークセンサは、わずかな色のコントラストの違いを識別して、レジストレーションマーク（印刷位置合わせマーク）の 検出および検査を行います。 R58 拡散 反射型 10 0.05 RGB LED 亜鉛 ダイカスト IP67 R55F ファイバ ファイバ センサ による 0.05 赤、緑、青、 ABS 白、赤外光 ポリカーボネート IP67 拡散 Q3X 反射型 300 0.25 赤色レーザ ニッケルメッキ IP67、IP68、 レーザ 亜鉛 IP69K DF-G2 ファイバ ファイバ センサ による 0.01 赤、緑、青、 ABS 白、赤外光 ポリカーボネート IP50 20 bannerengineering.com 検出 モード 検出距離 検出距離 （mm） （mm） 検出距離 （mm） 応答速度 （ms） 応答速度 応答速度 （ms） （ms） 投光器 投光器 投光器 IO-Link ハウジング ハウジング ハウジング 保護等級 保護等級 保護等級
