指を置くだけで確実に入力。機械式押しボタンに代わる、作業者に優しい光学式スイッチソリューション。
プレス機や組み立てラインなどで、作業者が一日に何千回も機械式押しボタンを操作する場合、手や手首、腕への物理的ストレスが蓄積し、疲労や腱鞘炎などの労働災害につながる恐れがあります。
Bannerの「OPTO-TOUCH® 光学式タッチボタン（OTBシリーズ）」は、物理的な圧力を一切必要としない、作業者に優しい入力インターフェースです。
【作業者の負担を劇的に軽減する特長】
・物理的ストレスの解消
静電容量型タッチスイッチと機械式押しボタンに代わる、光学式タッチボタンです。人間工学に基づいた設計により、連続したスイッチ操作に伴う手、手首、腕のストレスを解消し、操作時の物理的圧力は不要です。指を光軸上に置くだけで瞬時に反応します。
・過酷な環境でも確実動作
高い余裕度でひどいほこりやオイルの付着にも影響されず、ほぼすべての環境で動作します。また、周辺光、EMI（電磁干渉）、RFI（無線周波数干渉）に対する高い耐ノイズ性を備えており、誤動作を防ぎます。
・多彩な出力オプション
NPN/PNP出力（DC電源）に加え、リレー接点出力（AC電源およびAC/DC20〜30 V）を用意しており、既存の制御回路へ柔軟に組み込めます。
作業者の疲労を軽減し、安全で快適な労働環境と高い生産性を両立する光学式タッチボタンを本カタログにてご検討ください。
このカタログについて
| ドキュメント名 | OTB・STB 光学式タッチボタン |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

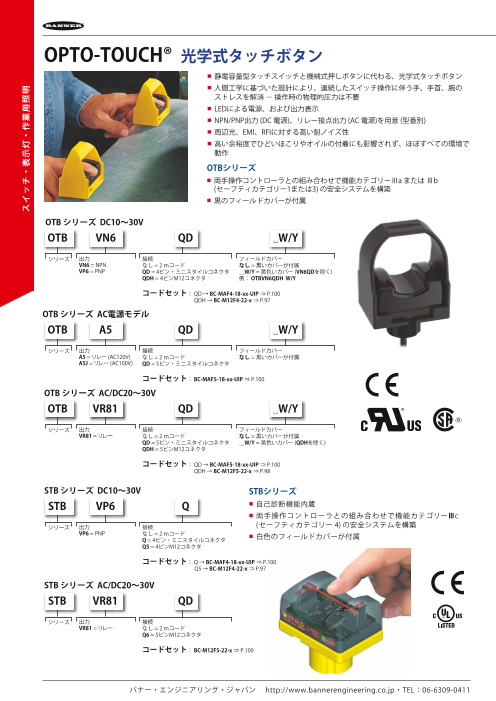

Page1
OPTO-TOUCH® 光学式タッチボタン
■ 静電容量型タッチスイッチと機械式押しボタンに代わる、光学式タッチボタン
■ 人間工学に基づいた設計により、連続したスイッチ操作に伴う手、手首、腕の
ストレスを解消 － 操作時の物理的圧力は不要
■ LEDによる電源、および出力表示
■ NPN/PNP出力 (DC 電源)、リレー接点出力 (AC 電源)を用意 (型番別)
■ 周辺光、EMI、RFIに対する高い耐ノイズ性
■ 高い余裕度でひどいほこりやオイルの付着にも影響されず、ほぼすべての環境で
動作
OTBシリーズ
■ 両手操作コントローラとの組み合わせで機能カテゴリーⅢa または Ⅲb
(セーフティカテゴリー1または3) の安全システムを構築
■ 黒のフィールドカバーが付属
OTB シリーズ DC10～30V
OTB VN6 QD ␣W/Y
シリーズ 出力 接続 フィールドカバー
VN6 = NPN なし = 2 ｍコード なし = 黒いカバーが付属
VP6 = PNP QD = 4ピン・ミニスタイルコネクタ ␣W/Y = 黄色いカバー (VN6QDを除く)
QDH = 4ピンM12コネクタ 例： OTBVN6QDH W/Y
コードセット： QD → BC-MAF4-18-xx-UIP ⇒ P.100
QDH → BC-M12F4-22-x ⇒ P.97
OTB シリーズ AC電源モデル
OTB A5 QD ␣W/Y
シリーズ 出力 接続 フィールドカバー
A5 = リレー (AC120V) なし = 2 ｍコード なし = 黒いカバーが付属
A5J = リレー (AC100V) QD = 5ピン・ミニスタイルコネクタ
コードセット： BC-MAF5-18-xx-UIP ⇒ P.100
OTB シリーズ AC/DC20～30V
OTB VR81 QD ␣W/Y
シリーズ 出力 接続 フィールドカバー
VR81 = リレー なし = 2 ｍコード なし = 黒いカバーが付属
QD = 5ピン・ミニスタイルコネクタ ␣W/Y = 黄色いカバー (QDHを除く)
QDH = 5ピンM12コネクタ
コードセット： QD → BC-MAF5-18-xx-UIP ⇒ P.100
QDH → BC-M12F5-22-x ⇒ P.98
STB シリーズ DC10～30V STBシリーズ
STB VP6 Q ■ 自己診断機能内蔵
■ 両手操作コントローラとの組み合わせで機能カテゴリーⅢc
シリーズ 出力 接続 (セーフティカテゴリー 4) の安全システムを構築
VP6 = PNP なし = 2 ｍコード ■
Q = 4ピン・ミニスタイルコネクタ 白色のフィールドカバーが付属
Q5 = 4ピンM12コネクタ
コードセット： Q → BC-MAF4-18-xx-UIP ⇒ P.100
Q5 → BC-M12F4-22-x ⇒ P.97
STB シリーズ AC/DC20～30V
STB VR81 QD
シリーズ 出力 接続
VR81 = リレー なし = 2 ｍコード
Q6 = 5ピンM12コネクタ
コードセット： BC-M12F5-22-x ⇒ P.100
バナー・エンジニアリング・ジャパン http://www.bannerengineering.co.jp ・ TEL：06-6309-0411
スイッチ・表示灯・作業用照明
Page2
VTB 作業指示表示付き光学式タッチボタン
■ 赤、緑、青、および赤/緑のジョブライト付きモデルを用意
■ ベースの部分が明るく点灯
■ 白いフィールドカバーが付属
■ 電源電圧 DC12 ～ 30 V
VTB シリーズ DC10～30V
VTB N6 R L Q
シリーズ 出力 作業指示表示 材質 接続
VN6 = NPN なし = 緑 なし = ポリスルホン なし = 2 ｍコード
VP6 = PNP R = 赤 L = ポリカーボネート Q = M12コネクタ
B= 青 1色 → 4ピン
GR = 緑 & 赤 2色 → 5ピン
NPN → DC10 ～ 30 Vで点灯
PNP → 0 Vで点灯 コードセット
1色 → BC-M12F4-22-x ⇒ P.97
2色 → BC-M12F5-22-x ⇒ P.98
OTB/LTB、STB、VTB外形
60 43 電源表示 タッチエリア 出力表示
28
ポリスルホン
35 または
ポリカーボネート
作業指示表示
22.1
M30 ［単位：mm］
OTB/LTB、STB共通（VTBは白色フィールドカバーのみ）
フィールドカバー
フィールドカバー
色
標準 ワイド
黒 OTC-1-BK OTCL-1-BK
赤 OTC-1-RD OTCL-1-RD
黄 OTC-1-YW OTCL-1-YW
ブラケット 黄モデル 黒モデル
SMB30A SMB30MM SMB30SC その他ブラケット ⇒ P.58「K50/K50L ブラケット」
