スロット幅5mm、最小検出物体0.8×1.2mmの高精度。用途に合わせたハウジングで設計の自由度を高めます。
装置の小型化や高密度化が進む中、限られたスペースにセンサをどう配置するかは設計エンジニアにとって大きな課題です。
Bannerの「BCS1 超小型スロット形センサ」は、簡単設置・省スペースで、最適な検出を実現するソリューションです。高い信頼性と優れたコストパフォーマンスを両立し、競争力のある装置開発をサポートします。
【装置設計を最適化する特長】
・豊富なハウジング形状
スロット幅5 mmの豊富なハウジングをラインナップしています。Kタイプ、Lタイプ、Tタイプ、Yタイプ、Rタイプの5種類から、用途に適したセンサを柔軟に選択できます。スロット開口寸法は幅5 mm、深さ8.4 mmとコンパクトです。
・微小ワークの確実な検出
最小検出物体は0.8 x 1.2 mm（不透明体）に対応しており、微細な部品や細いピンの通過も正確に検知します。
・高速・高精度な応答性
3 kHzのスイッチング周波数を誇り、高速で稼働するメカニズムの同期や位置決めにも余裕を持って対応します。相補出力（NO/NC同時出力）に対応し、出力タイプはPNPとNPNから選択可能です。
限られたスペースを有効活用し、洗練された装置設計を実現する超小型センサの全貌を、ぜひ本カタログにてご確認ください。
このカタログについて
| ドキュメント名 | BCS1 超小型スロット形センサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1

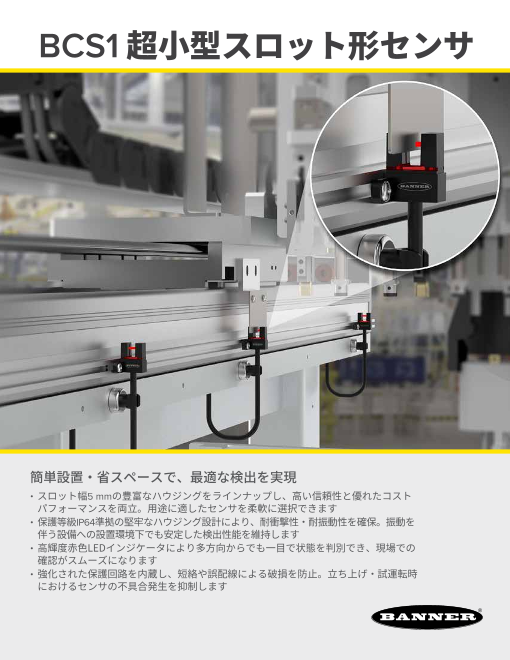

BCS1 超小型スロット形センサ
簡単設置・省スペースで、最適な検出を実現
• ス ロット幅5 mmの豊富なハウジングをラインナップし、高い信頼性と優れたコスト
パフォーマンスを両立。用途に適したセンサを柔軟に選択できます
• 保護等級IP64準拠の堅牢なハウジング設計により、耐衝撃性・耐振動性を確保。振動を
伴う設備への設置環境下でも安定した検出性能を維持します
• 高輝度赤色LEDインジケータにより多方向からでも一目で状態を判別でき、現場での
確 認がスムーズになります
• 強化された保護回路を内蔵し、短絡や誤配線による破損を防止。立ち上げ・試運転時
におけるセンサの不具合発生を抑制します
Page2
BCS1 超小型スロット形センサ
シリーズ ハウジング 出力論理 出力タイプ 接続方式
BCS1 K V P Q
K = Kタイプ Y = Yタイプ V = 相補出力（NO/NC同時出力） P = PNP 2M = 2 mケーブル
L = Lタイプ R = Rタイプ N = NPN Q = M8プラグコネクタ（QD）付
T = Tタイプ 150 mm (6インチ)ケーブル
Output IndicOautotpr ut Indicator
Kタイプ Lタイプ Tタイプ Yタイプ Rタイプ
仕様
Kタイプハウジング 外形寸法図
Light Axis Light Axis
出力表示灯
Light Axis
供給電圧 5 ～ 24 VDC
スロット開口寸法 幅：5 mm
深さ：8.4 mm
NPN配線図 PNP配線図 2 4
最小検出物体 0.8 x 1.2 mm
青 (3) - 茶 (1) （不透明体）
-
1
茶 (1) 5-24 V DC 青 (3) 5-24 V DC 3 スイッチング周波数 3 kHz
+ + 1 = 茶
白 (2) 白 (2) 保護等級（環境耐性） IP64
負荷 負荷 2 = 白
黒 (4) 黒 (4) 3 = 青 動作温度 -20 ～ +55 ℃（-4 ～ +131 ℉）
負荷 負荷 4 = 黒 認証
E476617
アクセサリ
BC-M8F4-24-2 BC-M8F4-M8M4-24-2
4ピン M8 � m (�.�')
4ピン M8 � m (�.�')
ストレート BC-M8F4-24-5
コネクタ仕様 � m (��.�') 両端コネクタ付 BC-M8F4-M8M4-24-5
モデル � m (��.�')
BC-M8F4-24-10 BC-M8F4-M8M4-24-10
�� m (��.�') �� m (��.�')
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2025 Banner Engineering Corp. Minneapolis, MN USA PN B_51947499
