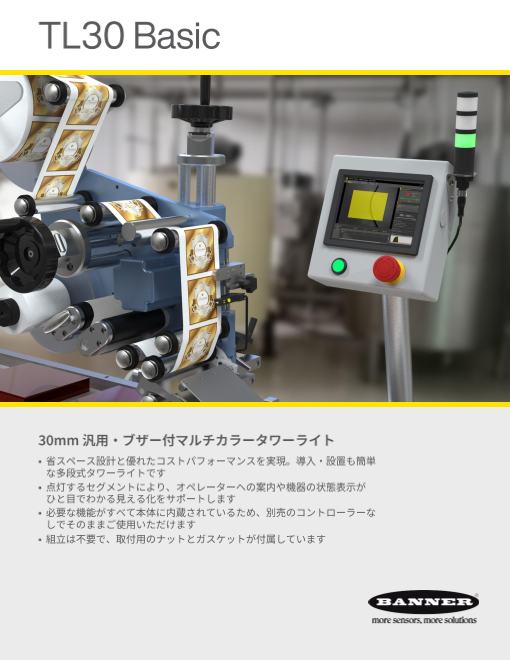

TL30 Basic タワーライト

TL30 Basic TL30 Basic 30mm 汎用・ブザー付マルチカラータワーライト • 省スペース設計と優れたコストパフォーマンスを実現。導入・設置も簡単 な多段式タワーライトです • 点灯するセグメントにより、オペレーターへの案内や機器の状態表示が ひと目でわかる見える化をサポートします • 必要な機能がすべて本体に内蔵されているため、別売のコントローラーな しでそのままご使用いただけます • 組立は不要で、取付用のナットとガスケットが付属しています

スリムなボディに、オペレーターの目に優しく見やすい発光特性を兼ね備えています 小型機械や装置向けの明確な状態表示 スリムなボディに、オペレーターの目に優し く見やすい発光特性を兼ね備えています 小型機械や装置向けの明確な状態表示 2段から最大 5段までの モデルに加え、ブザー 付モデルもラインナッ プ 90 dB @ 1 m 耐環境性に優れた IP65 適合。 工場内から屋外まで、場所を 選ばず安心して設置できます コンパクトな直径 30 mm 消灯時はライトがグ レーに見えるため、 誤認を防ぎます 配線仕様は、ピグテール ケーブル接続および QD （コネクタ接続）タイプ から選択可能です 表示部にカスタムテキ 箱から出してすぐに ストやロゴをレーザー 使えます マーキング可能 www.bannerengineering.com | 1-888 -373 -6767

課題 • 装置のすぐ近くで作業するオペレーターへ、機械 の状態変化をいかに確実に伝えるかが求められて いました • 大型で眩しすぎるタワーライトは、至近距離で長 時間作業を行うオペレーターの目に大きな負担を 与えてしまいます ソリューション • TL30タワーライトは、高い視認性を保ちながらも目 に優しい光で状態を表示。すぐ近くで長時間作業を しても目が疲れにくく、作業環境を改善 しま す • 直径30 mm のスリムボディは、スペースの限られた 小型装置から大型機械まで、場所を選ばずスマート に設置可能です • 消灯時はすべての表示部がグレーに統一されるた め、周囲の照明や外光による「点灯しているような 誤認」を防ぎ、確実な現場管理が行えます カラー配置 音響 シリーズ クラス 1* 2* 3 4 5 報知器 ハウジング色 接続方式 TL30 B G Y R X X N X QD B = Basic G = 緑 N = なし X = 黒 C1 = 一体型PVCケーブル Y = 黄 A = ブザー QD = 一体型ユーロ 5ピンまたは 8ピン QD R = 赤 B = 青 コネクタ（ QD）モデルには適合するコードセット （別売ケーブル）が必要です W = 白 X = セグメントなし *1段目と 2段目は、 X（セグメントなし）に することはできません バナー製タワーライト全ラインナップ TL70 TL30 TL70 TL5 組み替え自在な 70mm モジュール設計。ワイヤレス対応やマルチ 0 カラー表示、多彩なアラーム音セグメントを組み合わせること で、お客様の現場に最適なソリューションを構築可能です TL50 高度な IO-Link 機能を搭載した密封型 50 mm モデル。 3種類のセ グメントスタイルから選択可能で、あらゆる用途や設置環境に これ 1台で柔軟に対応します TL30 30 mm のスリム設計で、スペースに限りのある小型機械や、機 器が密集する場所、作業者がすぐ近くに立つエリアでも、眩し さを抑えた見やすい光で確実に状態を伝えます

仕様 供給電圧 12 ～ 30 VDC 保護等級 適合エンクロージャ実装時 UL Type 4X適合 LEDセグメントあたりの最大消費電流： 40 （ 環境耐性） ブザー なし： IEC IP65 mA 全方向型密閉式音響アラーム：最大消費 密閉型ブザー付： IEC IP65 電流 20 mA 動作温度 −40 ～ +50 ℃ (−40 ～ +122 ℉) 材質・構造 ベース、セグメント、ブザー部： UV安定 最大90 % RH （結露なきこと） 化ポリカーボネート グロメット： TPV 認証 取付ナット： PBT シールガスケット： PVC/NBR/CR アクセサリ 取付ブラケット 平面設置用折りたたみ式ブラケット 高い位置への取付用 SMB22A SMB22FVK SMBAMS22P SA -FFB12 黒 SMBAMS22RA SMB22RAVK LMBE12RA35 LMBE12RA45 高所取付用システム 密閉型L字ブラケット コードセット SA -M22E12 5ピン M12/ユーロスタイル MQDC1 -506 黒色ポリカーボネート製アダプタ ストレートコネクタの型式を記載 2 m (6.5') SOP -E12 -150A (150 mm) しています。 L形コネクタの場合 MQDC1 -515 SOP -E12 -300A (300 mm) は、型番の末尾に RAを追加して 5 m (15') ください MQDC1 -530 SOP -E12 -900A (900 mm) （ 例: MQDC1 -506RA ） 9 m (30') 黒色アルマイト処理アルミパイプ 8ピン M12/ユーロスタイル SOP -E12 -150AC (150 mm) MQDC2S -806 LMBE12RA ストレートコネクタの型式を記 SOP -E12 -300AC (300 mm) 2 m (6.5') 載しています。 L形コネクタの場 SOP -E12 -900AC (900 mm) MQDC2S -815 注記：本ブラケットを使用するには 、 合は、型番の末尾に RAを追加し クリアアルマイト処理アルミパイプ チューブアダプタ （ SA -M22 E 12） と 5 m (15') 延長用ポールが必要です てください MQDC2S -830 SOP -E12 -150SS (150 mm) （ 例: MQDC2S -806RA ） 9 m (30') SOP -E12 -300SS (300 mm) SOP -E12 -900SS (900 mm) SUS304(304 ステンレス鋼 )ポール SA -E12M30 SA -F12 黒色アセタール製取付ベース または 黒色亜鉛ダイカスト製取付ベース (4穴仕様) SA -F12 -3 黒色ポリカーボネート製取付ベース (3穴仕様) Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1 -888 -373 -6767 • www.bannerengineering.com © 2021 Banner Engineering Corp. Minneapolis, MN USA PN 207500 rev.C
