ドローン赤外線調査 活用ガイド

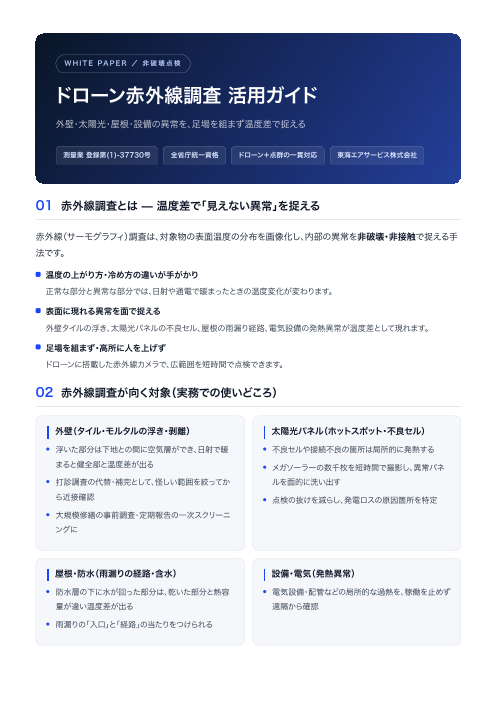

W H I T E PA P E R ／ ⾮破壊点検 ドローン⾚外線調査 活⽤ガイド 外壁・太陽光・屋根・設備の異常を、⾜場を組まず温度差で捉える 測量業 登録第(1)-37730号 全省庁統⼀資格 ドローン＋点群の⼀貫対応 東海エアサービス株式会社 01 ⾚外線調査とは ̶ 温度差で「⾒えない異常」を捉える ⾚外線（サーモグラフィ）調査は、対象物の表⾯温度の分布を画像化し、内部の異常を⾮破壊・⾮接触で捉える⼿ 法です。 温度の上がり⽅・冷め⽅の違いが⼿がかり 正常な部分と異常な部分では、⽇射や通電で暖まったときの温度変化が変わります。 表⾯に現れる異常を⾯で捉える 外壁タイルの浮き、太陽光パネルの不良セル、屋根の⾬漏り経路、電気設備の発熱異常が温度差として現れます。 ⾜場を組まず・⾼所に⼈を上げず ドローンに搭載した⾚外線カメラで、広範囲を短時間で点検できます。 02 ⾚外線調査が向く対象（実務での使いどころ） 外壁（タイル・モルタルの浮き・剥離） 太陽光パネル（ホットスポット・不良セル） 浮いた部分は下地との間に空気層ができ、⽇射で暖 不良セルや接続不良の箇所は局所的に発熱する まると健全部と温度差が出る メガソーラーの数千枚を短時間で撮影し、異常パネ 打診調査の代替・補完として、怪しい範囲を絞ってか ルを⾯的に洗い出す ら近接確認 点検の抜けを減らし、発電ロスの原因箇所を特定 ⼤規模修繕の事前調査・定期報告の⼀次スクリーニ ングに 屋根・防⽔（⾬漏りの経路・含⽔） 設備・電気（発熱異常） 防⽔層の下に⽔が回った部分は、乾いた部分と熱容 電気設備・配管などの局所的な過熱を、稼働を⽌めず 量が違い温度差が出る 遠隔から確認 ⾬漏りの「⼊⼝」と「経路」の当たりをつけられる

03 ドローン⾚外線の強み ⾜場が要らない 広範囲を短時間 ⾼所の外壁・橋梁で⾜場のコストと期間を避けられる。「1 ⼤⾯積の外壁・屋根・太陽光を⼀度に撮影できる。 径間の⾜場に多額の費⽤がかかるので、ドローンで済め ば有効」という現場の声も。 危険作業の削減 記録が残る ⾼所・急斜⾯に⼈を上げずに点検できる。 温度画像と可視画像を成果として残せ、修繕計画や報告 のエビデンスになる。 04 正直な限界 ̶ 発注前に知っておくべきこと ⾚外線は万能ではありません。当社は以下を最初にお伝えしています。 この4点は、⾚外線だけでは対応が難しい ! ひび割れの「幅」の⼨法計測には向かない。橋梁のクラック幅（例: 0.2mm以上が補修対象）の正確な計測は、ドロ ーン⾚外線単独では困難。可視画像の近接撮影や点群による形状計測と組み合わせる。 ! 温度差が出る条件が要る。⽇射・時間帯・天候で温度差の出⽅が変わる。条件を選んで撮影する。 ! 表⾯より深い内部は⾒えない。表⾯温度の分布から推定する⼿法で、深部の状態を直接測るものではない。 ! 確定診断には近接確認が要る。「怪しい範囲を効率的に絞る」⼀次スクリーニングとして最も価値が出る。最終判定 は近接⽬視・打診と併⽤する。 05 発注前チェック（この観点で相談すると早いです） 対象（外壁／太陽光／屋根／設備）と⾯積・⾼さ 希望する成果物（温度画像・可視画像・異常箇所の⼀ 覧・報告書） ⽬的（⼤規模修繕の事前調査／定期報告／発電ロスの 原因特定／⾬漏り調査） 撮影に適した時期・時間帯の相談 現場環境（市街地・⾼所・施設内などの⾶⾏条件） 東海エアサービスについて 名古屋市を拠点とするドローン測量・3次元計測・⾚外線調査の測量会社です。⾚外線で範囲を絞り、必要なら点群で 形状を押さえる̶̶現場に合った⼿法の組み⽴てをご提案します。対象に合うかの確認は、⾒積前に無料で⾏っていま す。 050-7117-7141 平⽇ 9:00〜18:00 info@tokaiair.com https://www.tokaiair.com/
