パイテープカタログ

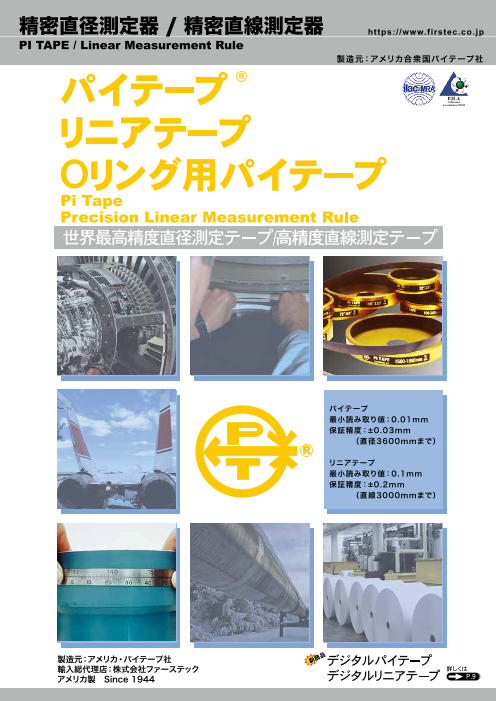

精密直径測定器 / 精密直線測定器 https:/ /www.firstec.co.jp PI TAPE / Linear Measurement Rule 製造元：アメリカ合衆国パイテープ社 PJLA Calibration Accreditation #99092 パイテープ 最小読み取り値：0.01ｍｍ 保証精度：±0.03ｍｍ 　　　（直径3600ｍｍまで） リニアテープ 最小読み取り値：0.1ｍｍ 保証精度：±0.2ｍｍ 　　　（直線3000ｍｍまで） 製造元：アメリカ・パイテープ社 輸入総代理店：株式会社ファーステック アメリカ製　Since 1944

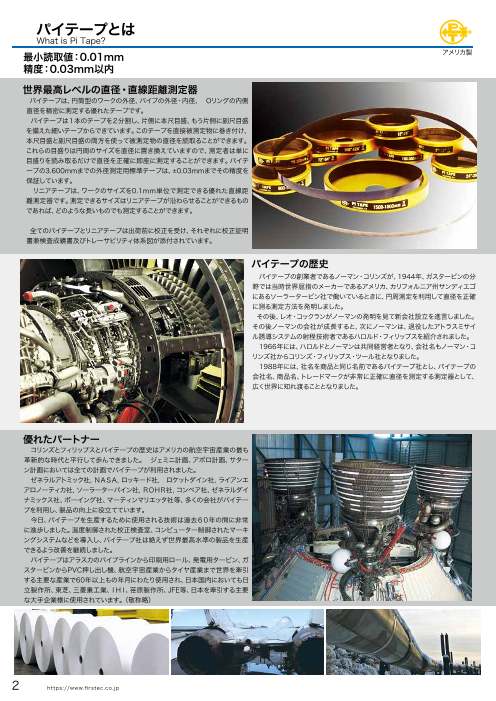

パイテープとは What is Pi Tape? 最小読取値：0.01mm アメリカ製 精度：0.03mm以内 世界最高レベルの直径・直線距離測定器 パイテープは、円筒型のワークの外径、パイプの外径・内径、　Oリングの内側 直径を精密に測定する優れたテープです。 パイテープは１本のテープを２分割し、片側に本尺目盛、もう片側に副尺目盛 を備えた細いテープからできています。このテープを直接被測定物に巻き付け、 本尺目盛と副尺目盛の両方を使って被測定物の直径を読取ることができます。 これらの目盛りは円周のサイズを直径に置き換えていますので、測定者は単に 目盛りを読み取るだけで直径を正確に即座に測定することができます。パイテ ープの3.600mmまでの外径測定用標準テープは、±0.03mmまでその精度を 保証しています。 　リニアテープは、ワークのサイズを0.1ｍｍ単位で測定できる優れた直線距 離測定器です。測定できるサイズはリニアテープが沿わらせることができるもの であれば、どのような長いものでも測定することができます。 全てのパイテープとリニアテープは出荷前に校正を受け、それぞれに校正証明 書兼検査成績書及びトレーサビリティ体系図が添付されています。 パイテープの歴史 　パイテープの創業者であるノーマン・コリンズが、1944年、ガスタービンの分 野では当時世界屈指のメーカーであるアメリカ、カリフォルニア州サンディエゴ にあるソーラータービン社で働いているときに、円周測定を利用して直径を正確 に測る測定方法を発明しました。　 その後、レオ・コックランがノーマンの発明を見て新会社設立を進言しました。 その後ノーマンの会社が成長すると、次にノーマンは、退役したアトラスミサイ ル誘導システムの射程技術者であるハロルド・フィリップスを紹介されました。 　1966年には、ハロルドとノーマンは共同経営者となり、会社名もノーマン・コ リンズ社からコリンズ・フィリップス・ツール社となりました。 　1988年には、社名を商品と同じ名前であるパイテープ社とし、パイテープの 会社名、商品名、トレードマークが非常に正確に直径を測定する測定器として、 広く世界に知れ渡ることとなりました。 優れたパートナー 　コリンズとフィリップスとパイテープの歴史はアメリカの航空宇宙産業の最も 革新的な時代と平行して歩んできました。　ジェミニ計画、アポロ計画、サター ン計画においては全ての計画でパイテープが利用されました。　 　ゼネラルアトミック社, ＮＡＳＡ, ロッキード社,　ロケットダイン社, ライアンエ アロノーティカ社, ソーラーターバイン社, ＲＯＨＲ社, コンベア社、ゼネラルダイ ナミックス社、ボーイング社、マーティンマリエッタ社等、多くの会社がパイテー プを利用し、製品の向上に役立てています。 　今日、パイテープを生産するために使用される技術は過去６０年の間に非常 に進歩しました。温度制御された校正検査室、コンピューター制御されたマーキ ングシステムなどを導入し、パイテープ社は絶えず世界最高水準の製品を生産 できるよう改善を継続しました。 　パイテープはアラスカのパイプラインから印刷用ロール、発電用タービン、ガ スタービンからPVC押し出し機、航空宇宙産業からタイヤ産業まで世界を牽引 する主要な産業で60年以上もの年月にわたり使用され、日本国内においても日 立製作所、東芝、三菱重工業、ＩＨＩ、荏原製作所、JFE等、日本を牽引する主要 な大手企業様に使用されています。（敬称略） 2 https://www.firstec.co. jp

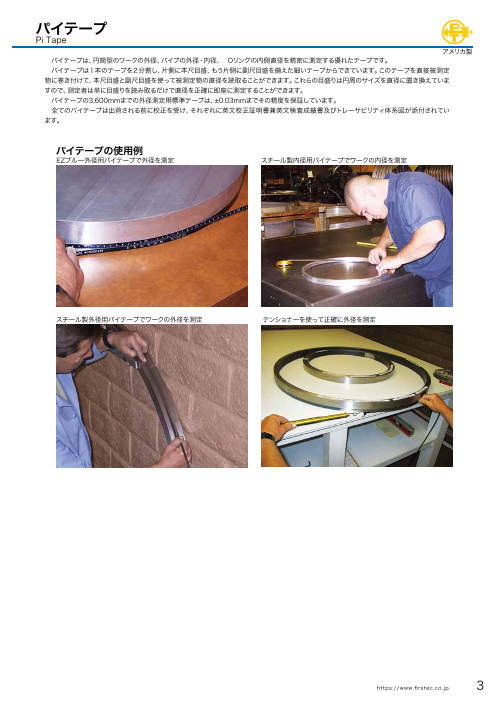

パイテープ R Pi Tape アメリカ製 　パイテープは、円筒型のワークの外径、パイプの外径・内径、　Oリングの内側直径を精密に測定する優れたテープです。 　パイテープは１本のテープを２分割し、片側に本尺目盛、もう片側に副尺目盛を備えた細いテープからできています。このテープを直接被測定 物に巻き付けて、本尺目盛と副尺目盛を使って被測定物の直径を読取ることができます。これらの目盛りは円周のサイズを直径に置き換えていま すので、測定者は単に目盛りを読み取るだけで直径を正確に即座に測定することができます。 　パイテープの3,600mmまでの外径測定用標準テープは、±0.03mmまでその精度を保証しています。 　全てのパイテープは出荷される前に校正を受け、それぞれに英文校正証明書兼英文検査成績書及びトレーサビリティ体系図が添付されてい ます。 パイテープの使用例 EZブルー外径用パイテープで外径を測定 スチール製内径用パイテープでワークの内径を測定 スチール製外径用パイテープでワークの外径を測定 テンショナーを使って正確に外径を測定 https://www.firstec.co. jp 3

パイテープの種類 To choose an appropriate tape アメリカ製 １．測定するもの 測定する対象によって選択するパイテープが異なります。外径か、内径か、Ｏリングの内径か。測定する目的に応じて適切なテープを選択してください。 最小読取値 0.01mm 0.01mm 0.1mm 0.01mm（デジタル） 外側直径 パイテープ （⇒ P.6) - - デジタルパイテープ（⇒ P.9) 外側円周 - - 円周測定用パイテープ デジタルパイテープ （⇒ P.7) (⇒　P.9) 内側直径 内径用パイテープ(⇒　P.6) - - - Ｏリング内側直径 - Ｏリングテープ（⇒　P.7) - - 直線寸法 - - リニアテープ (⇒　P.8) デジタルリニアテー(⇒プ　P.9) ２．テープの種類 測定する環境によってテープの種類を選択してください。ブルーテープは他のテープよりも目盛が読み取りやすくなっています。 テープ種類 テープ材質 テープ表面色 特長 耐久性 クロックスプリングスチール製 1095クロックスプリングスチール製 シルバー 標準テープ ◎ ステンレス製 716ステンレンススチール製 シルバー 錆びにくい ○ ※１ ＥＺブルーテープ 1095クロックスプリングスチール製 ブルー 読み取りやすい ◎ ※１　ステンレス製は錆びに強いですが、柔らかいためスチール製よりも耐久性で劣ります。 テープ材質の物性 1095クロックスプリングスチール製（PM○○） 716ステンレススチール製（PM○○SS） シルバー地に黒のエッチング目盛 シルバー地に黒のエッチング目盛 熱膨張係数：0.0000065/℉/インチ 熱膨張係数：0.0000062/℉/インチ 伸び率：7-10% 硬度：51RC 伸び率：7-12% 硬度：49-53RC 引張強度：259,600PSI 引張強度：248,000-277,000PSI 降伏強度：235,690PS（I PSI=ポンド/inch2） 降伏強度：210,000PS（I PSI=ポンド/inch2） 1095 EZテープブルー（PM○○EZ） 1095クロックスプリングスチール製 ブルー地にホワイトのエッチング目盛 青地に白の目盛で、読み取りやすい 熱膨張係数：0.0000065/℉/インチ 伸び率：7-10% 硬度：51RC 引張強度：259,600PSI 降伏強度：235,690PS（I PSI=ポンド/inch2） テープ材質の組成 (%) テープ種類 C Si Mn Cr P S 1095クロックスプリングスチール 0.90-1.03 - 0.3-0.5 - 0.03(最大） 0.05(最大） 716ステンレススチール 0.38 0.45 0.55 13.5 0.025（最大） 0.015(最大） ３．サイズの選択 最後にカタログの６ページ～９ページにそれぞれのパイテープのサイズ表があります。測定するサイズに適したサイズのテープを選択してください。 このとき、たとえば、外径の1200ｍｍを測定したい場合、ＰＭ４（900-1200mmO.D.用）とＰＭ５（1200-1500mmO.D.用）の２種類がありますが、 この場合はＰＭ4（900-1200mmO.Ｄ．用）を選択してください。上限についてはバーニアを読み取るために若干目盛を追加しています。反面、下限に ついては全く余分な目盛は付いていませんので、ＰＭ４（900-1200mmO.D.用）の場合は、900mm未満が全く測定できません。 外側直径、外側円周を測定するときは、テープに2.25ｋｇのテンションを掛ける必要があります。パイテープご購入のときはパイテープ用テンショナーも 同時にご購入していただくことを推奨いたします。 4 https://www.firstec.co. jp

校正について R CALIBRATION SERVICE アメリカ製 全てのパイテープの校正 パイテープは出荷される前に全て校正されてから出荷されます。校正は全て国家基準にトレーサブルな基準器を使用し、ISO/IEC 17025:2005、　 ANSI/NCSL Z540-1-1994、ANSI/NCSL Z540-3-2006、 MIL STD 45662A、　ISO 10012-1, 10 CFR, part21, 10CFR, part 50, Appendix Bに適合して校正を行っています。そして弊社から出荷する全てのパイテープに英文の校正証明書（検査成績書含む）、トレーサビリティ体 系図が添付されています。 　パイテープ社はISO9001：2015認証工場です。校正はISO/IEC 17025 : 2017に準拠し、校正手順書に従って行われています。 流通在庫について 弊社に在庫している流通在庫については、上記の理由により校正されてから月日の経過しているものになります。お客様のＩＳＯの手順書により校正間 隔が使用開始日から始まる場合は、校正されてから月日の経過したものを使用されても特に問題はありませんが、ＩＳＯの手順書により校正間隔が校正 された日から始まる場合は、その都度校正してから発送を推奨します。この場合、弊社にある流通在庫はお使いいただけませんので、弊社からその都度 メーカーに注文し、輸入したテープを納入させていただく必要があります。それでもアメリカからの輸送に約１週間程度の納期が必要となるため、その程 度の時間は経過します。　弊社はお客様からご要望がありましたら、その都度アメリカからパイテープを取り寄せします。ただし、ご要望がない場合は流 通在庫を優先して出荷いたします。予めご了承お願いいたします。 再校正について 　お客様が使用中のパイテープを再校正することは可能です。日本国内でもパイテープの再校正サービスを行っている機関がありますが、パイテープ社 の校正方法と異なることがありますので、パイテープの再校正はメーカーにご依頼されることを推奨いたします。再校正にかかる日数はお客様から弊社 にテープが届いていから約３週間程度でお客様のもとに納入させていただきます。 　再校正されたテープの校正証明書にはお客様の英文社名を記入することが可能です。（和文はあいにくできません。）その場合は、お客様の英文社名 をお知らせください。同様に管理番号の記載が必要な場合も必ずご注文時にお知らせください。この場合も英数字のみの記載となります。 　また、校正証明書の有効期限については、パイテープ社の推奨している校正間隔が１年のため、お客様からのご指示がなければ、１年間とし、校正し た月日の１年後の月日を証明書有効期限とさせていただいています。万が一、校正間隔が２年あるいは半年の場合は、ご注文の際に必ず校正証明書の 有効期限のご指示をいただけますようお願いいたします。 　校正証明書の訂正はできません。社名等に間違いがあった場合は、全て証明書の再発行となり、再発行手数料がかかって参ります。 Ａ２ＬＡシンボルマーク付校正証明書について 　お客様からのご要望がありましたら、別費用にてＡ２ＬＡシンボルマーク付校正証明書の発行が可能です。ただし、パイテープのＡ２ＬＡ校正認定機関 が１社しかないため、校正サービス、お見積りともに、非常にお時間を頂戴しています。Ａ２ＬＡ校正については、事前にお問い合わせくださいますようお 願いいたします。 パイテープの校正とトレーサビリティについて Traceability Sustem for Diameter, Circumference & Linear Measuring Tapes and Weights-Pi Tape Texas, LLC June 2021 Rev 6 National Standard National Institute of Standards and Technology パイテープは全てNIST（アメリカの国家標準）にトレーサ N.I.S.T. Calibration based on: ISO/IEC 17025 Authorized Agency Starrett/Webber Division ISO-10012-1 ブルな二次標準器で校正されています。 Aldinger 10 CFR, part 21 American Gage & Instrument 全てのパイテープは英文の校正証明書、検査成績書、トレ Pi Tape Texas, LLC Renishaw Company Standard Trescal ーサビリティ体系図が添付されています。 パイテープの校正はパイテープ社が定めた手続きにのっと って厳正に行われています。二次標準器についても定期的 に校正がなされ、厳正に管理されています。 パイテープは使用開始後、1年に１度再校正を受けること Ring Gage #101 (25mm) をご推奨します。再校正は当社にて承り、全てアメリカパイ Ring Gage #1000 (25mm) テープ社に送って再校正を行います。納期は往復の配送 Ring Gage #3000 (76mm) Ring Gage #5000 (127mm) 期間を含めて約4週間程度です。 Ring Gage #555 (127mm) Ring Gage #102098 (125mm) Ring Gage #1944 (300mm) Ring Gage #900 (228mm) Ring Gage #042299 (315mm) Ring Gage #6000 (400mm) Ring Gage #1619 (480mm) Ring Gage #042199 (500mm) Ring Gage #201 (600mm) Ring Gage #1128 (700mm) Ring Gage #36585 (900mm) Ring Gage #1144 (1100mm) Optical Comp. #R041507 Linear Machine #121352 A2LAシンボルマーク付校正証明書について Laser XL-80 #16QH11 Compensator #1LLR69 Temp. Sensor #22W497 Material Sensor #22W548 パイテープ社はA2LAの認定機関ではありませんが、パイ Linear Machine #062970 Linear Machine #092395 テープのA2LA校正認定機関によって校正をすることによ Weights: 1-lb #6679-1, 2-lb #2S7E, 5-lb #6676-1 りA2LAシンボルマーク付の校正証明書を発行することが See attachws Calibration Report for Caribration Information and Results Products 可能です。詳しくはお問い合わせください。 https://www.firstec.co. jp 5

パイテープ PI TAPE パイテープを被測定物に巻きつけることによって外側直径を0.01ｍｍ単位で測定することができます。内側直径を測定する場合は、内径測定用パイテ ープを被測定物の内側に沿わせて内側直径を0.01ｍｍ単位で測定することができます。パイテープの目盛は円周の値を直径に置き換えているので、目 盛を読み取るだけで直径を測定することができます。 外径測定用パイテ-プ（PM4: 測定範囲 900-1200mm) 本体幅：12.7mm 本尺幅：6.35mm 副尺幅：6.35mm 本尺目盛 バーニアスケール（副尺目盛） テンショナ-を掛ける突起 外径測定用パイテープ 内径測定用パイテープ 外径測定用パイテープは被測定物の外周にテ 内径測定用パイテープは被測定物の内側にテ ープを巻きつけて外径をはかるものです。 ープを沿わして内径をはかるものです。0.01 0.01ｍｍ単位で読み取りが可能で、直径 ｍｍ単位で読み取りが可能で、直径3600ｍ 3600ｍｍまでは±0.03ｍｍの精度となります ｍまでは±0.03ｍｍの精度となります。内径 。外径測定用パイテープはテンションが2.25 測定用パイテープはテンションが0ｋｇで製作 ｋｇで製作されています。測定時もテンション されています。測定時もテンションがかからな が2.25ｋｇになるように測定してください。 いように測定してください。 1095クロックスプリングスチール製（PM○○） 716ステンレススチール製（PM○○SS） シルバー地に黒のエッチング目盛 シルバー地に黒のエッチング目盛 熱膨張係数：0.0000065/℉/インチ 熱膨張係数：0.0000062/℉/インチ 伸び率：7-10% 硬度：51RC 伸び率：7-12% 硬度：49-53RC 引張強度：259,600PSI 降伏強度：235,690PSI 引張強度：248,000-277,000PSI 標準テープ材質 PSI=ポンド/inch2 降伏強度：210,000PSI PSI=ポンド/inch2 1095 EZテープブルー（PM○○EZ） 1095クロックスプリングスチール製 ブルー地にホワイトのエッチング目盛 青地に白の目盛で、薄暗い照明下での使用に最適 熱膨張係数：0.0000065/℉/インチ 伸び率：7-10% 硬度：51RC 引張強度：259,600PSI 降伏強度：235,690PSI 標準テープ材質 PSI=ポンド/inch2 標準パイテ-プ（外径用） ●バーニア幅6.35mm　●本尺幅6.35mm　●本体幅12.7mm　●テープ厚み0.254mm 1095 716 1095 測定できる スプリング鋼 ステンレス鋼 スプリング鋼 1095 716 1095 測定できる スプリング鋼 ステンレス鋼 スプリング鋼 外径直径の範囲 EZ ブルー 精 度 外径直径の範囲 EZ ブルー 精 度 （mm O.D.） （mm O.D.） 品 　 番 品 　 番 品 　 番 品 　 番 品 　 番 品 　 番 15 - 50 PM000 PM000SS ----- +/- 0.03mm 5400 - 5700 PM19 PM19SS PM19EZ +/- 0.14mm 28 - 200 PM0 PM0SS PM0EZ +/- 0.03mm 5700 - 6000 PM20 PM20SS PM20EZ +/- 0.14mm 28 - 300 PM02 PM02SS PM02EZ +/- 0.03mm 6000 - 6300 PM21 PM21SS PM21EZ +/- 0.14mm 50 - 300 PM03 PM03SS PM03EZ +/- 0.03mm 6300 - 6600 PM22 PM22SS PM22EZ +/- 0.14mm 100 - 300 PM1 PM1SS PM1EZ +/- 0.03mm 6600 - 6900 PM23 PM23SS PM23EZ +/- 0.14mm 50 - 600 PM1SP PM1SPSS PM1SPEZ +/- 0.03mm 6900 - 7200 PM24 PM24SS PM24EZ +/- 0.14mm 300 - 600 PM2 PM2SS PM2EZ +/- 0.03mm 7200 - 7500 PM25 PM25SS PM25EZ +/- 0.18mm 300 - 900 PM2SP PM2SPSS PM2SPEZ +/- 0.03mm 7500 - 7800 PM26 PM26SS PM26EZ +/- 0.18mm 600 - 900 PM3 PM3SS PM3EZ +/- 0.03mm 7800 - 8100 PM27 PM27SS PM27EZ +/- 0.18mm 600 - 1200 PM3SP PM3SPSS PM3SPEZ +/- 0.03mm 8100 - 8400 PM28 PM28SS PM28EZ +/- 0.18mm 900 - 1200 PM4 PM4SS PM4EZ +/- 0.03mm 8400 - 8700 PM29 PM29SS PM29EZ +/- 0.18mm 1200 - 1500 PM5 PM5SS PM5EZ +/- 0.03mm 8700 - 9000 PM30 PM30SS PM30EZ +/- 0.18mm 1500 - 1800 PM6 PM6SS PM6EZ +/- 0.03mm 9000 - 9300 PM31 PM31SS PM31EZ +/- 0.23mm 1800 - 2100 PM7 PM7SS PM7EZ +/- 0.03mm 9300 - 9600 PM32 PM32SS PM32EZ +/- 0.23mm 2100 - 2400 PM8 PM8SS PM8EZ +/- 0.03mm 9600 - 9900 PM33 PM33SS PM33EZ +/- 0.23mm 2400 - 2700 PM9 PM9SS PM9EZ +/- 0.03mm 9900 - 10200 PM34 PM34SS PM34EZ +/- 0.23mm 2700 - 3000 PM10 PM10SS PM10EZ +/- 0.03mm 1000 - 2000 PM1020 PM1020SS PM1020EZ +/- 0.03mm 3000 - 3300 PM11 PM11SS PM11EZ +/- 0.03mm 2000 - 3000 PM2030 PM2030SS PM2030EZ +/- 0.03mm 3300 - 3600 PM12 PM12SS PM12EZ +/- 0.03mm 3000 - 4000 PM3040 PM3040SS PM3040EZ +/- 0.09mm 3600 - 3900 PM13 PM13SS PM13EZ +/- 0.09mm 4000 - 5000 PM4050 PM4050SS PM4050EZ +/- 0.09mm 3900 - 4200 PM14 PM14SS PM14EZ +/- 0.09mm 5000 - 6000 PM5060 PM5060SS PM5060EZ +/- 0.14mm 4200 - 4500 PM15 PM15SS PM15EZ +/- 0.09mm 6000 - 7000 PM6070 PM6070SS PM6070EZ +/- 0.14mm 4500 - 4800 PM16 PM16SS PM16EZ +/- 0.09mm 7000 - 8000 PM7080 PM7080SS PM7080EZ +/- 0.18mm 4800 - 5100 PM17 PM17SS PM17EZ +/- 0.09mm 8000 - 9000 PM8090 PM8090SS PM8090EZ +/- 0.18mm 5100 - 5400 PM18 PM18SS PM18EZ +/- 0.09mm 9000 -10000 PM90100 PM90100SS PM90100EZ +/- 0.27mm 標準パイテ-プ（内径用） 測定できる 1095 716 1095 ※全てのパイテープに校正証明書、検査成績書、 内径直径の範囲 スプリング鋼 ステンレス鋼 スプリング鋼 EZ ブルー （mm I.D.） 精 度 　トレーサビリティ体系図が添付されています。 品 　 番 品 　 番 品 　 番 （書類は英文になります和文の書類は御座いません） 100 - 300 PM1ID PM1IDSS PM1IDEZ +/- 0.03mm 300 - 600 PM2ID PM2IDSS PM2IDEZ +/- 0.03mm ※すべてのパイテープは再校正、A２LA校正が可能です。 600 - 900 PM3ID PM3IDSS PM3IDEZ +/- 0.03mm 900 - 1200 PM4ID PM4IDSS PM4IDEZ +/- 0.03mm 1200 - 1500 PM5ID PM5IDSS PM5IDEZ +/- 0.03mm 1500 - 1800 PM6ID PM6IDSS PM6IDEZ +/- 0.03mm 1800 - 2100 PM7ID PM7IDSS PM7IDEZ +/- 0.03mm 6 https://www.firstec.co. jp

パイテープ Ｏリングテープ PI TAPE O-RING TAPE パイテープを被測定物に巻きつけることによって外側直径を0.01ｍｍ単位で測定することができます。内側直径を測定する場合は、内径測定用パイテ Ｏリングテープは Ｏリングの内側にテープを沿わせることによってＯリングの内径を0.01 mm 単位で測定することができます。定盤等の上に置いて測 ープを被測定物の内側に沿わせて内側直径を0.01ｍｍ単位で測定することができます。パイテープの目盛は円周の値を直径に置き換えているので、目 定するためＯリングにとどまらず、ベアリングの内径、あまり深くないパイプの内径も測定することができます。 盛を読み取るだけで直径を測定することができます。 外径測定用パイテ-プ（PM4: 測定範囲 900-1200mm) Ｏリングテープ（Ｏリング内径測定用） Ｏリングソフトテープ（やわらかいＯリング内径測定用） 副尺幅：6.35mm 本体幅：12.7mm 本尺幅：6.35mm Ｏリングテープは被測定物を定盤等の平らな机の上に置いてその内側に Ｏリングソフトテープは柔らかいＯリングの内径測定に最適のテープで テープを垂直に立たせ、被測定物の内側に密着させてその内径を測定す す。標準Ｏリングテープでは柔らかいＯリングの内側に沿わせた時Ｏリ 本尺目盛 るものです。Ｏリングのように柔らかいものでもテープを内側から密着さ ングが伸びる可能性があります。Ｏリングソフトテープはテープ自体が バーニアスケール（副尺目盛） せることによって正確に内径を測ることができます。0.01mm単位で読 柔らかいためＯリングが伸びるのを防ぐことができます。0.1mm単位で テンショナ-を掛ける突起 み取りが可能で、直径900mmまでは±0.09 mm の精度があります。 読み取りが可能で直径900mmまでは±0.09mmの精度があります。 外径測定用パイテープ 内径測定用パイテープ 外径測定用パイテープは被測定物の外周にテ 内径測定用パイテープは被測定物の内側にテ ープを巻きつけて外径をはかるものです。 ープを沿わして内径をはかるものです。0.01 0.01ｍｍ単位で読み取りが可能で、直径 ｍｍ単位で読み取りが可能で、直径3600ｍ 3600ｍｍまでは±0.03ｍｍの精度となります ｍまでは±0.03ｍｍの精度となります。内径 。外径測定用パイテープはテンションが2.25 測定用パイテープはテンションが0ｋｇで製作 ｋｇで製作されています。測定時もテンション されています。測定時もテンションがかからな が2.25ｋｇになるように測定してください。 いように測定してください。 Ｏリングテ-プ（内径用） 　バーニア幅19.05mm　　本尺幅9.525mm　　本体幅9.525mm　　テープ厚み0.254mm 1095クロックスプリングスチール製（PM○○） 716ステンレススチール製（PM○○SS） テープ材質 テープ材質 テープ材質 シルバー地に黒のエッチング目盛 シルバー地に黒のエッチング目盛 測定できる 1095スプリング鋼 716ステンレス鋼 1095スプリング鋼 熱膨張係数：0.0000065/℉/インチ 熱膨張係数：0.0000062/℉/インチ Ｏリングの EZ ブルー 内径直径の範囲 精 度 伸び率：7-10% 硬度：51RC 伸び率：7-12% 硬度：49-53RC （mm Ｉ.D.） 引張強度：259,600PSI 降伏強度：235,690PSI 引張強度：248,000-277,000PSI 品 　 番 品 　 番 品 　 番 標準テープ材質 PSI=ポンド/inch2 降伏強度：210,000PSI PSI=ポンド/inch2 300 - 600 RTM2 RTM2SS RTM2EZ +/- 0.09mm 600 - 900 RTM3 RTM3SS RTM3EZ +/- 0.09mm 1095 EZテープブルー（PM○○EZ） 900 - 1200 RTM4 RTM4SS RTM4EZ +/- 0.09mm 1095クロックスプリングスチール製 1200 - 1500 RTM5 RTM5SS RTM5EZ +/- 0.14mm ブルー地にホワイトのエッチング目盛 300 - 900 RTM2SP RTM2SPSS RTM2SPEZ +/- 0.14mm 青地に白の目盛で、薄暗い照明下での使用に最適 600 - 1200 RTM3SP RTM3SPSS RTM3SPEZ +/- 0.14mm 熱膨張係数：0.0000065/℉/インチ 1500 - 1800 RTM6 RTM6SS RTM6EZ +/- 0.14mm 伸び率：7-10% 硬度：51RC 1800 - 2100 RTM7 RTM7SS RTM7EZ 引張強度：259,600PSI 降伏強度：235,690PSI 標準テープ材質 PSI=ポンド/inch2 Ｏリングソフトテ-プ（内径用） 　バーニア幅12.7mm　　本尺幅6.35mm　　本体幅6.35mm　　テープ厚み0.13mm 測定できる Ｏリングの テープ材質 テープ材質 テープ材質 標準パイテ-プ（外径用） ●バーニア幅6.35mm　●本尺幅6.35mm　●本体幅12.7mm　●テープ厚み0.254mm 1095スプリング鋼※ 716ステンレス鋼 1095スプリング鋼 内径直径の範囲 EZ ブルー 精 度 （mm Ｉ.D.） 品 　 番 品 　 番 品 　 番 1095 716 1095 測定できる スプリング鋼 ステンレス鋼 スプリング鋼 1095 716 1095 測定できる スプリング鋼 ステンレス鋼 スプリング鋼 50 - 300 RTMSF03 RTMSF03SS RTMSF03EZ +/- 0.09mm 外径直径の範囲 EZ ブルー 精 度 外径直径の範囲 EZ ブルー 精 度 100 - 300 RTMSF1 RTMSF1SS RTMSF1EZ +/- 0.09mm （mm O.D.） （mm O.D.） 50 - 600 RTMSF1SP RTMSF1SPSS RTMSF1SPEZ +/- 0.09mm 品 　 番 品 　 番 品 　 番 品 　 番 品 　 番 品 　 番 ※716ステンレス製のみ、テープ厚み0.15mm 15 - 50 PM000 PM000SS ----- +/- 0.03mm 5400 - 5700 PM19 PM19SS PM19EZ +/- 0.14mm 28 - 200 PM0 PM0SS PM0EZ +/- 0.03mm 5700 - 6000 PM20 PM20SS PM20EZ +/- 0.14mm 28 - 300 PM02 PM02SS PM02EZ +/- 0.03mm 6000 - 6300 PM21 PM21SS PM21EZ +/- 0.14mm 円周測定用パイテープ 50 - 300 PM03 PM03SS PM03EZ +/- 0.03mm 6300 - 6600 PM22 PM22SS PM22EZ +/- 0.14mm CIRCUMFERENCE TAPE 100 - 300 PM1 PM1SS PM1EZ +/- 0.03mm 6600 - 6900 PM23 PM23SS PM23EZ +/- 0.14mm 50 - 600 PM1SP PM1SPSS PM1SPEZ +/- 0.03mm 6900 - 7200 PM24 PM24SS PM24EZ +/- 0.14mm 300 - 600 PM2 PM2SS PM2EZ +/- 0.03mm 7200 - 7500 PM25 PM25SS PM25EZ +/- 0.18mm 円周測定用パイテープは、ワークの外側に巻きつけてワークの円周を測定します。バーニアを使って円周を0.1mm単位で測定することができます。 300 - 900 PM2SP PM2SPSS PM2SPEZ +/- 0.03mm 7500 - 7800 PM26 PM26SS PM26EZ +/- 0.18mm 600 - 900 PM3 PM3SS PM3EZ +/- 0.03mm 7800 - 8100 PM27 PM27SS PM27EZ +/- 0.18mm 円周測定用パイテープ 円周測定用パイテープ（円周用） 600 - 1200 PM3SP PM3SPSS PM3SPEZ +/- 0.03mm 8100 - 8400 PM28 PM28SS PM28EZ +/- 0.18mm バーニア幅6.35ｍｍ 本尺幅6.35ｍｍ テープ厚み0.254ｍｍ 900 - 1200 PM4 PM4SS PM4EZ +/- 0.03mm 8400 - 8700 PM29 PM29SS PM29EZ +/- 0.18mm 1200 - 1500 PM5 PM5SS PM5EZ +/- 0.03mm 8700 - 9000 PM30 PM30SS PM30EZ +/- 0.18mm 円周測定用パイテープは外径直径用パイテープと同じように被測定物 1500 - 1800 PM6 PM6SS PM6EZ +/- 0.03mm 9000 - 9300 PM31 PM31SS PM31EZ +/- 0.23mm の外周に巻きつけて、その円周長を測定します。バーニヤ目盛を使って テープ材質 円周を0.1mm単位で読み取りができ、円周3000mmまでは±0.2mm 測定できる円周の範囲 1095スプリング鋼 （mm O.C.） EZ ブルー 精 度 1800 - 2100 PM7 PM7SS PM7EZ +/- 0.03mm 9300 - 9600 PM32 PM32SS PM32EZ +/- 0.23mm 2100 - 2400 PM8 PM8SS PM8EZ +/- 0.03mm 9600 - 9900 PM33 PM33SS PM33EZ +/- 0.23mm の精度があります 品 　 番 2400 - 2700 PM9 PM9SS PM9EZ +/- 0.03mm 9900 - 10200 PM34 PM34SS PM34EZ +/- 0.23mm 100 - 1000 CR0MM +/- 0.2mm 2700 - 3000 PM10 PM10SS PM10EZ +/- 0.03mm 1000 - 2000 PM1020 PM1020SS PM1020EZ +/- 0.03mm 1000 - 2000 CR1MM +/- 0.2mm 3000 - 3300 PM11 PM11SS PM11EZ +/- 0.03mm 2000 - 3000 PM2030 PM2030SS PM2030EZ +/- 0.03mm 2000 - 3000 CR2MM +/- 0.2mm 3300 - 3600 PM12 PM12SS PM12EZ +/- 0.03mm 3000 - 4000 PM3040 PM3040SS PM3040EZ +/- 0.09mm 3000 - 4000 CR3MM +/- 0.4mm 3600 - 3900 PM13 PM13SS PM13EZ +/- 0.09mm 4000 - 5000 PM4050 PM4050SS PM4050EZ +/- 0.09mm 3900 - 4200 PM14 PM14SS PM14EZ +/- 0.09mm 5000 - 6000 PM5060 PM5060SS PM5060EZ +/- 0.14mm ※円周測定用パイテープにつきましては特注品は取扱をいたしておりません 4200 - 4500 PM15 PM15SS PM15EZ +/- 0.09mm 6000 - 7000 PM6070 PM6070SS PM6070EZ +/- 0.14mm 上記サイズのみのお取り扱いとなります。 4500 - 4800 PM16 PM16SS PM16EZ +/- 0.09mm 7000 - 8000 PM7080 PM7080SS PM7080EZ +/- 0.18mm 4800 - 5100 PM17 PM17SS PM17EZ +/- 0.09mm 8000 - 9000 PM8090 PM8090SS PM8090EZ +/- 0.18mm 5100 - 5400 PM18 PM18SS PM18EZ +/- 0.09mm 9000 -10000 PM90100 PM90100SS PM90100EZ +/- 0.27mm 標準パイテ-プ（内径用） 測定できる 1095 716 1095 内径直径の範囲 スプリング鋼 ステンレス鋼 スプリング鋼 ※全てのパイテープに校正証明書、検査成績書、 EZ ブルー ※全てのパイテープに校正証明書、検査成績書、トレーサビリティ体系図が添付されています。 （mm I.D.） 精 度 　トレーサビリティ体系図が添付されています。 （書類は英文になります和文の書類は御座いません） 品 　 番 品 　 番 品 　 番 （書類は英文になります和文の書類は御座いません） 100 - 300 PM1ID PM1IDSS PM1IDEZ +/- 0.03mm ※すべてのパイテープは再校正、A２LA校正が可能です。 300 - 600 PM2ID PM2IDSS PM2IDEZ +/- 0.03mm ※すべてのパイテープは再校正、A２LA校正が可能です。 600 - 900 PM3ID PM3IDSS PM3IDEZ +/- 0.03mm 900 - 1200 PM4ID PM4IDSS PM4IDEZ +/- 0.03mm 1200 - 1500 PM5ID PM5IDSS PM5IDEZ +/- 0.03mm 1500 - 1800 PM6ID PM6IDSS PM6IDEZ +/- 0.03mm 1800 - 2100 PM7ID PM7IDSS PM7IDEZ +/- 0.03mm 6 https://www.firstec.co. jp https://www.firstec.co. jp 7

パイテープ デジタルパイテープ PI TAPE DIGITAL PI TAPE リニアテープはノギスでは計られない長尺ワークの長さを測るのに最適な測定工具です。本尺テープと副尺テープを分離させることによって、 特長 本尺テープが被測定物にまっすぐに密着させられる限り、本尺テープと副尺テープを使って0.1ｍｍ単位でその長さを測ることができます。 ●716ステンレス製 直線測定用リニアテープ 長さが3ｍのワークの長さも0.1mm単位で測定することができます！ ●直径を0.01ｍｍ単位で測定可能。モード切替で円周表示も可能 ●バーニアテープ幅：50.8mm リニアテープは本尺部と副尺部の2本のテープから成り立ちます。 　本尺テープ幅：25.4mm 下の写真のように被測定物に本尺部を沿わせて、副尺部のゼロ点 ノギス等で計測できない テープ厚み：0.508mm (バーニア部）　0.254mm (本尺部） を本尺テープに沿わせるように配置します。 長尺ワークの直線長さの測定に最適です！ 本尺テープでは1ｍｍ単位の測定値を読み取り、副尺部と本尺部 最小読取値：0.1mm の目盛が上下で一致しているところが0.1ｍｍ単位の測定値とな 精度：±0.2mm りますので、1ｍｍ単位の数値と0.1ｍｍ単位の数値を足すことで （3000mmまで） 被測定物の長さを0.1ｍｍ単位で求めることができます。±0.2ｍ ｍの精度があります。 原点を合わせる （リニアテープは端が原点となっています） リニアテープ（本尺） 被測定物 リニアテープ（副尺） 品番 直径測定 円周測定 測定範囲（直径） 精度 測定範囲（円周） 精度 DT1SS 50-300mm ±0.06mm 157-942mm ±0.18mm DT2SS 300-600mm ±0.09mm 942-1884mm ±0.30mm DT3SS 600-900mm ±0.09mm 1884-2826mm ±0.30mm 3ｍ DT4SS 900-1200mm ±0.09mm 2826-3768mm ±0.30mm 測定対象物：航空機部品、ロケット部品、鉄道軌道等の長尺物測定 DT5SS 1200-1500mm ±0.09mm 3768-4711mm ±0.30mm DT6SS 1500-1800mm ±0.09mm 4711-5653mm ±0.30mm DT7SS 1800-2100mm ±0.09mm 5653-6596mm ±0.30mm リニアテープ（直線用） バーニア幅12.7ｍｍ 本尺幅12.7ｍｍ テープ厚み0.381ｍｍ ※すべてのパイテープに校正証明書、検査成績書、 DT8SS 2100-2400mm ±0.13mm 6596-7538mm ±0.38mm トレーサビリティ体系図が添付されています。 DT9SS 2400-2700mm ±0.13mm 7538-8480mm ±0.38mm テープ材質 ※テープ材質の違い、諸特性については4ページをご参照ください。 DT10SS 2700-3000mm ±0.13mm 8480-9423mm ±0.38mm 測定できる直線の範囲 1095スプリング鋼 ※再校正サービスについては、５ページをご参照ください。 DT11SS 3000-3300mm ±0.13mm 9423-10365mm ±0.38mm (mm） EZ ブルー 精 度 DT12SS 3300-3600mm ±0.13mm 10365-11307mm ±0.38mm 品 　 番 0 - 1000 L1MM +/- 0.2mm 1000 - 2000 L2MM +/- 0.2mm 2000 - 3000 L3MM +/- 0.2mm デジタルリニアテープ 3000 - 4000 L4MM +/- 0.4mm DIGITAL LINEAR TAPE テンショナー 特長 ●716ステンレス製 TENSIONER ●直線を0.01ｍｍ単位で計測可能 パイテープで外側円周長を測定する時はパイテープの張力（テンション）が2.25kgになるように引張ってください。より簡単に正確に張力をかけ ●バーニアテープ幅：50.8mm るにはパイテープ用テンショナー又は市販のテンショナ-のご使用をお薦めします。 　本尺テープ幅：25.4mm テープ厚み：0.508mm (バーニア部）　0.254mm (本尺部） テンション範 囲（ｋｇ） 品 　 番 0 - 2.25 PT-TS050C ※すべてのテンションスケールに校正証明書、検査成績書、トレーサビリティ体系図が ２．被測定物の測定範囲の終点にデジタルリニアテープの 　　バーニア端面を正確に合わせます。 特殊パイテープ 添付されています。 SPECIAL PI TAPE ３．この被測定物の長さは482.13ｍｍということになります。 通り止まりパイテープゲージ、幅が狭いもの、幅が広いものが製作できます。お問い合わせください 被測定物 特殊パイテープ 特殊パイテープについてはお問い合わせください 通り止まりパイテープゲージ A　-マイナス公差 特注サイズ B　-プラス公差 測定直径範囲が1000 mm 以内であれば、任意のサイズのパイテープが作られま １．被測定物の端面とデジタルリニアテープの端面を正確に合わせてここを原点とします。 す。 例：測定範囲：350-600mm、950-1050mm、1250mm-1630mm等 ただし、1000 mm を超える測定範囲のパイテープは製作できません。 製作不可製品例：600-1800ｍｍ、1000-2500ｍｍ、1650-2700ｍｍ等 幅狭テープ 幅：4.763ｍｍ バーニアスケール（副尺目盛） 副尺幅：4.763mm 本体幅：9.525ｍｍ 本尺 品番 測定範囲（直線） 精度 本尺目盛 DL1SS 0-1000mm ±0.13mm DL2SS 1000-2000mm ±0.13mm 幅広テープ ：12.7ｍｍ DL3SS 2000-3000mm ±0.13mm DL4SS 3000-4000mm ±0.26mm バーニアスケール（副尺目盛） 副尺幅：12.7mm 本体幅：25.4ｍｍ 本尺幅 本尺目盛 ※全てのパイテープに校正証明書、検査成績書、トレーサビリティ体系図が添付されています。 （書類は英文になります和文の書類は御座いません） ※すべてのパイテープは再校正、A２LA校正が可能です。 8 https://www.firstec.co. jp https://www.firstec.co. jp 9

パイテープ デジタルパイテープ PI TAPE DIGITAL PI TAPE リニアテープはノギスでは計られない長尺ワークの長さを測るのに最適な測定工具です。本尺テープと副尺テープを分離させることによって、 特長 本尺テープが被測定物にまっすぐに密着させられる限り、本尺テープと副尺テープを使って0.1ｍｍ単位でその長さを測ることができます。 ●716ステンレス製 直線測定用リニアテープ 長さが3ｍのワークの長さも0.1mm単位で測定することができます！ ●直径を0.01ｍｍ単位で測定可能。モード切替で円周表示も可能 ●バーニアテープ幅：50.8mm リニアテープは本尺部と副尺部の2本のテープから成り立ちます。 　本尺テープ幅：25.4mm 下の写真のように被測定物に本尺部を沿わせて、副尺部のゼロ点 ノギス等で計測できない テープ厚み：0.508mm (バーニア部）　0.254mm (本尺部） を本尺テープに沿わせるように配置します。 長尺ワークの直線長さの測定に最適です！ 本尺テープでは1ｍｍ単位の測定値を読み取り、副尺部と本尺部 最小読取値：0.1mm の目盛が上下で一致しているところが0.1ｍｍ単位の測定値とな 精度：±0.2mm りますので、1ｍｍ単位の数値と0.1ｍｍ単位の数値を足すことで （3000mmまで） 被測定物の長さを0.1ｍｍ単位で求めることができます。±0.2ｍ ｍの精度があります。 原点を合わせる （リニアテープは端が原点となっています） リニアテープ（本尺） 被測定物 リニアテープ（副尺） 品番 直径測定 円周測定 測定範囲（直径） 精度 測定範囲（円周） 精度 DT1SS 50-300mm ±0.06mm 157-942mm ±0.18mm DT2SS 300-600mm ±0.09mm 942-1884mm ±0.30mm DT3SS 600-900mm ±0.09mm 1884-2826mm ±0.30mm 3ｍ DT4SS 900-1200mm ±0.09mm 2826-3768mm ±0.30mm 測定対象物：航空機部品、ロケット部品、鉄道軌道等の長尺物測定 DT5SS 1200-1500mm ±0.09mm 3768-4711mm ±0.30mm DT6SS 1500-1800mm ±0.09mm 4711-5653mm ±0.30mm DT7SS 1800-2100mm ±0.09mm 5653-6596mm ±0.30mm リニアテープ（直線用） バーニア幅12.7ｍｍ 本尺幅12.7ｍｍ テープ厚み0.381ｍｍ ※すべてのパイテープに校正証明書、検査成績書、 DT8SS 2100-2400mm ±0.13mm 6596-7538mm ±0.38mm トレーサビリティ体系図が添付されています。 DT9SS 2400-2700mm ±0.13mm 7538-8480mm ±0.38mm テープ材質 ※テープ材質の違い、諸特性については4ページをご参照ください。 DT10SS 2700-3000mm ±0.13mm 8480-9423mm ±0.38mm 測定できる直線の範囲 1095スプリング鋼 ※再校正サービスについては、５ページをご参照ください。 DT11SS 3000-3300mm ±0.13mm 9423-10365mm ±0.38mm (mm） EZ ブルー 精 度 DT12SS 3300-3600mm ±0.13mm 10365-11307mm ±0.38mm 品 　 番 0 - 1000 L1MM +/- 0.2mm 1000 - 2000 L2MM +/- 0.2mm 2000 - 3000 L3MM +/- 0.2mm デジタルリニアテープ 3000 - 4000 L4MM +/- 0.4mm DIGITAL LINEAR TAPE テンショナー 特長 ●716ステンレス製 TENSIONER ●直線を0.01ｍｍ単位で計測可能 パイテープで外側円周長を測定する時はパイテープの張力（テンション）が2.25kgになるように引張ってください。より簡単に正確に張力をかけ ●バーニアテープ幅：50.8mm るにはパイテープ用テンショナー又は市販のテンショナ-のご使用をお薦めします。 　本尺テープ幅：25.4mm テープ厚み：0.508mm (バーニア部）　0.254mm (本尺部） テンション範 囲（ｋｇ） 品 　 番 0 - 2.25 PT-TS050C ※すべてのテンションスケールに校正証明書、検査成績書、トレーサビリティ体系図が ２．被測定物の測定範囲の終点にデジタルリニアテープの 　　バーニア端面を正確に合わせます。 特殊パイテープ 添付されています。 SPECIAL PI TAPE ３．この被測定物の長さは482.13ｍｍということになります。 通り止まりパイテープゲージ、幅が狭いもの、幅が広いものが製作できます。お問い合わせください 被測定物 特殊パイテープ 特殊パイテープについてはお問い合わせください 通り止まりパイテープゲージ A　-マイナス公差 特注サイズ B　-プラス公差 測定直径範囲が1000 mm 以内であれば、任意のサイズのパイテープが作られま １．被測定物の端面とデジタルリニアテープの端面を正確に合わせてここを原点とします。 す。 例：測定範囲：350-600mm、950-1050mm、1250mm-1630mm等 ただし、1000 mm を超える測定範囲のパイテープは製作できません。 製作不可製品例：600-1800ｍｍ、1000-2500ｍｍ、1650-2700ｍｍ等 幅狭テープ 幅：4.763ｍｍ バーニアスケール（副尺目盛） 副尺幅：4.763mm 本体幅：9.525ｍｍ 本尺 品番 測定範囲（直線） 精度 本尺目盛 DL1SS 0-1000mm ±0.13mm DL2SS 1000-2000mm ±0.13mm 幅広テープ ：12.7ｍｍ DL3SS 2000-3000mm ±0.13mm DL4SS 3000-4000mm ±0.26mm バーニアスケール（副尺目盛） 副尺幅：12.7mm 本体幅：25.4ｍｍ 本尺幅 本尺目盛 ※全てのパイテープに校正証明書、検査成績書、トレーサビリティ体系図が添付されています。 （書類は英文になります和文の書類は御座いません） ※すべてのパイテープは再校正、A２LA校正が可能です。 8 https://www.firstec.co. jp https://www.firstec.co. jp 9

パイテープ使用方法 PI TAPE アメリカ製 外径用パイテープの使用方法 （直径値の読取方法） 外径測定用パイテ-プ（PM4: 測定範囲 900-1200mm) 本尺幅：6.35mm 副尺幅：6.35mm 本体幅：12.7mm 本尺目盛 バーニアスケール（副尺目盛） テンショナ-を掛けるリング 本尺の最小目盛は0.5mm、バーニアの最小目盛は0.01mmを表しています。テープをワークの外周に巻くと下図のよう に本尺目盛とバーニア目盛が上と下になります。これをノギスの目盛りを読むのと同じ要領で読取ります。 本尺目盛 バーニアスケール（副尺目盛） ※パイテ-プ用テンショナ- １.パイテープのバーニア部が本尺部の下になるように被測定物にパイテープを巻きます。　 パイテープで外径を測定する時はパイテープの張力（テンション）が 　（パイテープのバーニア部と本尺部が平行になるようにテープを真直ぐに巻いて下さい。） 2.25kgになるように適度に引張ってください。より簡単に正確に張力を ２. 上記の場合、バーニアの0は、本尺上の905.5を越えて、906.0の間を指し示しています。 かけるにはパイテープ用テンショナー又は市販のテンショナ-の ３. 次にバーニア上の目盛りを見て、本尺の目盛りとバーニアの目盛りがぴったりと一致して ご使用をお薦めします。 　　いるラインを見つけます。 ４. 上記の例では、バーニア上の0.23の目盛りが本尺の目盛りと一直線に一致しています。 ５. この0.23に本尺で読んだ905.5を足すと905.73となり、これが被測定物の直径となります。 ６. ご使用後はパイテープに防錆油を少しつけてケースに収納してください。 大きな直径を測定するときは、パイテープがすれないように右図のようにマグネットやマスキングテープで固定し てもいいでしょう。大きな直径測定になればなるほど、なるべく多数の作業者でパイテープがしっかり被測定物に 密着しているか確認して測定を行ってください。 内径用パイテープの使用方法 パイテープのバーニア部の上に本尺部の下になるように被測定物の内側にパイテープを這わせます。このとき、パイテープが被測定物の内側に密着させるように固定して下さい。マスキングテープ、 磁石等を利用してもいいかもしれません。テープにテンションはかけられませんので、内径用パイテープはテンションゼロで校正されています。 Oリング内径用パイテープの使用方法 測定するOリングを平らな台の上に載せてパイテープの目盛が内側を向くようにOリングの内側に這わせて下さい。このときパイ テープのバーニア部が本尺部よりも外側になるようにしてください。 パイテープの本尺部はバーニア目盛の上に重なることになります。　 このとき、バーニア目盛を本尺の目盛の重なっているところを読取ることによってOリングの内径を0.01mm単位で読取ることが できます。テープにテンションはかけられませんので、Oリング内径用パイテープはテンションゼロで校正されています。 Oリング内径測定用パイテ-プ バーニア目盛 本尺目盛 リニアテープの使用方法 測定するワークを平らな台の上に載せてリニアテープの端と被測定物の測定開始点が一致するように原点を合わせて、ワークに真っ直ぐに添うようにリニアテープを置いてください。リニアテー プがしっかり被測定物に添えることができたら、被測定物の測定終点に付属の副尺用テープを下記の通り、配置します。 このとき、本尺の目盛りは被測定物の終点で1075mmを示しています。さらに副尺と本尺の目盛りが一致しているところを探します。下記の場合副尺の３の目盛が 本尺の目盛りと一致しています。副尺は0.1ｍｍ単位を表しますので、ここで本尺で読んだ1075と副尺で読んだ0.3を足して1075.3ｍｍとなります。これが被測定物の長さとなります。 原点を合わせる 被測定物 10 https://www.firstec.co. jp

パイテープ使用方法 パイテープ使用方法 R PI TAPE PI TAPE アメリカ製 アメリカ製 外径用パイテープの使用方法 （直径値の読取方法） 円周測定用パイテープの使用方法 外径測定用パイテ-プ（PM4: 測定範囲 900-1200mm) 本尺幅：6.35mm 円周測定用パイテ-プ（CR1MM: 測定範囲 1000-2000mm) 副尺幅：6.35mm 本体幅：12.7mm 本尺目盛 バーニアスケール（副尺目盛） テンショナ-を掛けるリング 本尺の最小目盛は0.5mm、バーニアの最小目盛は0.01mmを表しています。テープをワークの外周に巻くと下図のよう に本尺目盛とバーニア目盛が上と下になります。これをノギスの目盛りを読むのと同じ要領で読取ります。 本尺の最小目盛は1.0mm、バーニアの最小目盛は0.1mmを表しています。テープをワークの外周に巻くと下図のよう 本尺目盛 に本尺目盛とバーニア目盛が上と下になります。これをノギスの目盛りを読むのと同じ要領で読取ります。 本尺目盛 1570 1580 1590 1600 バーニアスケール（副尺目盛） .1mm 0 10 ※パイテ-プ用テンショナ- バーニアスケール（副尺目盛） １.パイテープのバーニア部が本尺部の下になるように被測定物にパイテープを巻きます。　 パイテープで外径を測定する時はパイテープの張力（テンション）が ※パイテ-プ用テンショナ- 　（パイテープのバーニア部と本尺部が平行になるようにテープを真直ぐに巻いて下さい。） 2.25kgになるように適度に引張ってください。より簡単に正確に張力を １.パイテープのバーニア部が本尺部の下になるように被測定物にパイテープを巻きます。　 パイテープで外側円周長を測定する時はパイテープの張力（テン ２. 上記の場合、バーニアの0は、本尺上の905.5を越えて、906.0の間を指し示しています。 かけるにはパイテープ用テンショナー又は市販のテンショナ-の 　（パイテープのバーニア部と本尺部が平行になるようにテープを真直ぐに巻いて下さい。） ション）が2.25kgになるように適度に引張ってください。 ３. 次にバーニア上の目盛りを見て、本尺の目盛りとバーニアの目盛りがぴったりと一致して ご使用をお薦めします。 ２. 上記の場合、バーニアの0は、本尺上の1575を越えて、1576の間を指し示しています。 より簡単に正確に張力をかけるにはパイテープ用テンショナー 　　いるラインを見つけます。 ３. 次にバーニア上の目盛りを見て、本尺の目盛りとバーニアの目盛りがぴったりと一致して 又は市販のテンショナ-のご使用をお薦めします。 ４. 上記の例では、バーニア上の0.23の目盛りが本尺の目盛りと一直線に一致しています。 　　いるラインを見つけます。 ５. この0.23に本尺で読んだ905.5を足すと905.73となり、これが被測定物の直径となります。 ４. 上記の例では、バーニア上の0.4の目盛りが本尺の目盛りと一直線に一致しています。 ６. ご使用後はパイテープに防錆油を少しつけてケースに収納してください。 ５. この0.4に本尺で読んだ1575を足すと1575.4となり、これが被測定物の円周となります。 ６. ご使用後はパイテープに防錆油を少しつけてケースに収納してください。 大きな直径を測定するときは、パイテープがすれないように右図のようにマグネットやマスキングテープで固定し 大きな径の円周長を測定するときは、パイテープがずれないように右図のようにマグネットやマスキングテープで てもいいでしょう。大きな直径測定になればなるほど、なるべく多数の作業者でパイテープがしっかり被測定物に 固定してもいいでしょう。大きな直径測定になればなるほど、なるべく多数の作業者でパイテープがしっかり被測 密着しているか確認して測定を行ってください。 定物に密着しているか確認して測定を行ってください。 内径用パイテープの使用方法 パイテープのバーニア部の上に本尺部の下になるように被測定物の内側にパイテープを這わせます。このとき、パイテープが被測定物の内側に密着させるように固定して下さい。マスキングテープ、 磁石等を利用してもいいかもしれません。テープにテンションはかけられませんので、内径用パイテープはテンションゼロで校正されています。 マイクロメーターとパイテープの比較 　マイクロメーターは大きくなればなるほど自重によるたわみの誤差を生じます。左図の通 Oリング内径用パイテープの使用方法 り、下部と中央部を支えて測定した場合、たわみによる誤差は生じませんが、下向きに手で 支えて測定した場合は、非常に大きな誤差を生じる結果となります。このため、実寸よりも マイナス目の測定値がでてくるようになります。 測定するOリングを平らな台の上に載せてパイテープの目盛が内側を向くようにOリングの内側に這わせて下さい。このときパイ 　特にマイクロメーターを使って直径３点測定、４点測定をされる場合はマイクロメーター テープのバーニア部が本尺部よりも外側になるようにしてください。 パイテープの本尺部はバーニア目盛の上に重なることになります。　 の向きによって測定値が異なる場合がありますので、正確な測定が困難であると言えます。 このとき、バーニア目盛を本尺の目盛の重なっているところを読取ることによってOリングの内径を0.01mm単位で読取ることが できます。テープにテンションはかけられませんので、Oリング内径用パイテープはテンションゼロで校正されています。 　パイテープは出荷前に校正をし、全てのパイテープに英文校正証明書兼検査成績書及び 英文トレーサビリティ体系図が添付されています。 　もちろん再校正も可能で、再校正用のテープを受け取ってから約３週間程度で再校正を Oリング内径測定用パイテ-プ バーニア目盛 完了し、お客様のお手元に返却することが可能です。 本尺目盛 パイテープで大きな直径の外径を測るときの注意点 　特にターニングでの加工のように被測定物が直立している状況で、被測定物にパイ テープを横に巻いて外径直径を測るときはパイテープ全体が重量により下向きに垂れ てきます。そのため、マスキングテープ、磁石等を用いて、パイテープがずれないように しっかり固定するか、複数の作業者で確実にパイテープを被測定物に密着させる必要 リニアテープの使用方法 があります。磁石を被測定物の一定の場所に配置してその上にパイテープが乗るよう にして使用してもいいでしょう。 測定するワークを平らな台の上に載せてリニアテープの端と被測定物の測定開始点が一致するように原点を合わせて、ワークに真っ直ぐに添うようにリニアテープを置いてください。リニアテー プがしっかり被測定物に添えることができたら、被測定物の測定終点に付属の副尺用テープを下記の通り、配置します。 このとき、本尺の目盛りは被測定物の終点で1075mmを示しています。さらに副尺と本尺の目盛りが一致しているところを探します。下記の場合副尺の３の目盛が パイテープの大きなメリット 本尺の目盛りと一致しています。副尺は0.1ｍｍ単位を表しますので、ここで本尺で読んだ1075と副尺で読んだ0.3を足して1075.3ｍｍとなります。これが被測定物の長さとなります。 　パイテープはコンパクトな測定機器なので、非常に持ち運びが便利です。さらに１個 の標準パイテープは300mmの範囲が測定できるのに対して、標準のマイクロメーター 原点を合わせる は、25mmしか測定範囲がないため、１個のパイテープでマイクロメーター１２個分の 働きをすると言うことができます。 被測定物 10 https://www.firstec.co. jp https://www.firstec.co. jp 11

ファーステック製品一覧 その他のそれぞれの単品カタログもご用意しております。弊社ホームページからダウンロードしていただけます。ご要望いただきましたら、お送りさせていただきます。 ゼロポイントシステム 精密バイス ワイヤーカットバイス パンチフォーマー スクロールチャック 永磁チャック 電磁チャック マグバイス リフティングマグネット 永電磁リフティングマグネット パイテープ ドリル研磨機 研削盤用永電磁チャック 自動化システム ラウンドスリング ※全商品 PL 保険（生産物賠償責任保険）加入済み ※本製品の修理、保証についてはお買い上げの販売店様または弊社にご依頼ください。 ※このカタログに収録した製品の型式・外観・仕様・価格については予告なく変更 する場合があります。予めご了承ください。 ※主な製品の動画、詳細情報や最新情報は当社ホームページまたはイプロス当社サイトにて 　ご覧いただけます。 ※2024 年 11 月 1 日現在の情報です。 　（価格につきましては、予告なく変更する場合があります。） 取扱店 株式会社ファーステック 〒578-0911 大阪府東大阪市中新開1-15-11 TEL(072)960-3340 FAX(072)960-3399 ●Ｅメールアドレス info@firstec.co.jp ●ホームページアドレス https://www.firstec.co.jp ●イプロス当社サイト http://premium.ipros.jp/firstec ●YouTube 当社チャンネル https://www.youtube.com/user/FirstecJapan FIR-20241101
