Xシンニング、一文字、フラット三段など用途に合わせて選べる豊富なラインナップ。初心者でもプロの刃付けを再現。
【製品概要】
株式会社ファーステックが提供する「FIRSTEC ドリル研磨機／ドリル・エンドミル切断機」の総合カタログです。複雑な操作を排除し、初心者からベテランまで誰でも簡単に高精度な再研磨ができる専用機を多数ラインナップしています。取扱説明書と使い方DVDが標準で付属しているほか、YouTubeで使い方動画も公開されており、導入後すぐに安心してご使用いただけます。
【共通の特長】
★3ステップの簡単操作：
①ドリルのセッティング、②一番逃げ研磨、③二番逃げ研磨のわずか3ステップで、ドリルを新しく甦らせます。
★高耐久・高精度のコレットホルダー：
すべての機種のコレットホルダーに密閉式ベアリングを内蔵しています（台湾特許取得済み）。コレットの摩耗を防ぎ、ドリルの芯ずれを確実に防止します。
【主な掲載製品ラインナップ】
お客様の加工用途やドリルの種類に合わせて最適な機種をお選びいただけます。
Xシンニングドリル研磨機（EDGシリーズ）
・先端角度を85°〜140°まで調整可能です。
・スラスト荷重を軽減し、食いつきと切れ味が向上するXシンニング形状に研磨します。
・ボール盤からマシニングセンタまで幅広く対応するスタンダードモデルです。
鉄骨用一文字ドリル研磨機（EPDGシリーズ）
・先端角度を165°〜180°までフラットな形状に調整可能です。
・薄鋼（板厚がドリル径の1/2以下）の穴あけ時に裏バリが出にくい一文字形状に研磨します。
フラット三段ドリル研磨機（EDMDシリーズ）
・先端角度は140°です。 逃げ面を一番、二番、三番とフラットに研磨することで摩擦を減らし、高速加工や高硬度材の加工（マシニングセンタ）に最適です。
スリーレーキドリル研磨機（EDSGシリーズ）
・チゼル部を無くした形状で、穴精度や位置決め精度の高い加工が可能です（ハイスドリル専用）。
ホーニングエッジ研磨機（FHED-13）
・超硬ドリル等の再研磨後に刃先の微細なバリを取り除き、チッピングを防いで寿命を延ばします。
ドリル・エンドミル切断機（ECOシリーズ）
・空冷式（ECO-316）と水冷式（ECO-316OIL）をご用意。
・簡単なハンドル操作で、超硬ドリルやエンドミルを迅速に切断します。
【安心のサポートと品質】
全機種、EU安全規制（CEマーキング）に適合しており、生産物賠償責任保険（PL保険）にも加入済みです。1年間の製品保証が付帯しています。
工具コストの削減や再研磨の内製化をご検討中のお客様は、ぜひ本カタログをダウンロードして各機種の詳細スペックや対応サイズをご確認ください。
このカタログについて
| ドキュメント名 | 3ステップで簡単・高精度！「FIRSTEC ドリル研磨機／切断機」総合カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.4Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ファーステック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

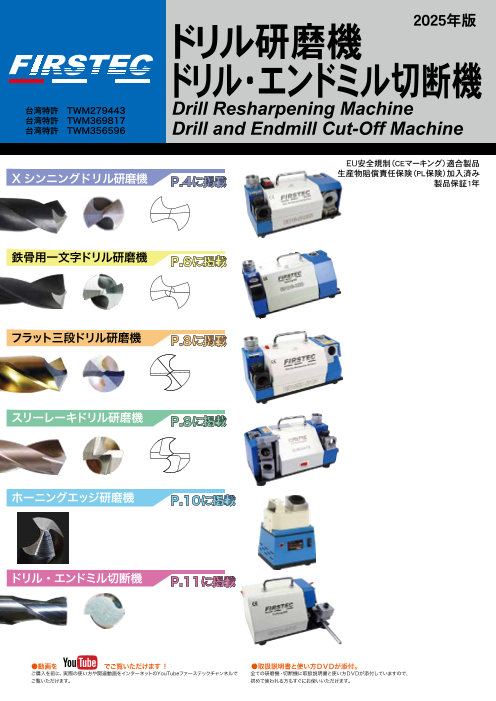

Page1
２０２５年版
ドリル研磨機
ドリル・エンドミル切断機
台湾特許 TWM279443 Drill Resharpening Machine
台湾特許 TWM369817
台湾特許 TWM356596 Drill and Endmill Cut-Off Machine
ＥＵ安全規制（CEマーキング）適合製品
X シンニングドリル研磨機 生産物賠償責任保険（PL保険）加入済み
P.4に掲載 製品保証1年
鉄骨用一文字ドリル研磨機 P.6に掲載
フラット三段ドリル研磨機 P.8に掲載
スリーレーキドリル研磨機 P.8に掲載
ホーニングエッジ研磨機 P.10に掲載
ドリル・エンドミル切断機 P.11に掲載
●動画を でご覧いただけます ！ ●取扱説明書と使い方ＤＶＤが添付。
ご購入を前に、実際の使い方や関連動画をインターネットのYouTubeファーステックチャンネルで 全ての研磨機・切断機に取扱説明書と使い方ＤＶＤが添付していますので、
ご覧いただけます。 初めて使われる方もすぐにお使いいただけます。
Page2

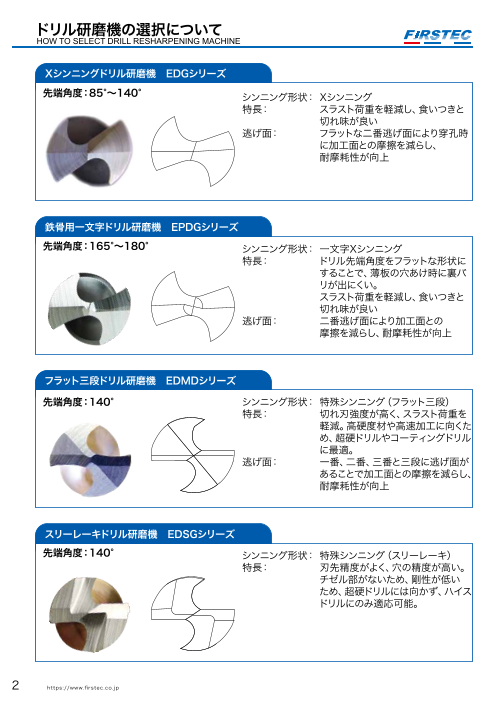

ドリル研磨機の選択について
HOW TO SELECT DRILL RESHARPENING MACHINE
Xシンニングドリル研磨機 EDGシリーズ
先端角度：85°～140° シンニング形状： Xシンニング
特長： スラスト荷重を軽減し、食いつきと
切れ味が良い
逃げ面： フラットな二番逃げ面により穿孔時
に加工面との摩擦を減らし、
耐摩耗性が向上
鉄骨用一文字ドリル研磨機 EPDGシリーズ
先端角度：165°～180° シンニング形状： 一文字Xシンニング
特長： ドリル先端角度をフラットな形状に
することで、薄板の穴あけ時に裏バ
リが出にくい。
スラスト荷重を軽減し、食いつきと
切れ味が良い
逃げ面： 二番逃げ面により加工面との
摩擦を減らし、耐摩耗性が向上
フラット三段ドリル研磨機 EDMDシリーズ
先端角度：140° シンニング形状： 特殊シンニング（フラット三段）
特長： 切れ刃強度が高く、スラスト荷重を
軽減。高硬度材や高速加工に向くた
め、超硬ドリルやコーティングドリル
に最適。
逃げ面： 一番、二番、三番と三段に逃げ面が
あることで加工面との摩擦を減らし、
耐摩耗性が向上
スリーレーキドリル研磨機 EDSGシリーズ
先端角度：140° シンニング形状： 特殊シンニング（スリーレーキ）
特長： 刃先精度がよく、穴の精度が高い。
チゼル部がないため、剛性が低い
ため、超硬ドリルには向かず、ハイス
ドリルにのみ適応可能。
2 https://www.firstec.co. jp
Page3
ドリル研磨機の選択について ファーステックドリル研磨機の特長
HOW TO SELECT DRILL RESHARPENING MACHINE FEATURE OF FIRSTEC DRILL RESHARPENING MACHINE
Xシンニングドリル研磨機 EDGシリーズ 誰でも簡単に操作できます！！ 全てのドリル研磨機
先端角度：85°～140° シンニング形状： Xシンニング
特長： スラスト荷重を軽減し、食いつきと 3ステップの かんたん操作 初心者さんからベテランさんまで簡単ラクラク操作
切れ味が良い
逃げ面： フラットな二番逃げ面により穿孔時 STEP ドリルのセッティング STEP 一番逃げ研磨 STEP 二番逃げ研磨
に加工面との摩擦を減らし、
耐摩耗性が向上 1 2 3
鉄骨用一文字ドリル研磨機 EPDGシリーズ
先端角度：165°～180° シンニング形状： 一文字Xシンニング それぞれのドリル研磨機の詳しい使い方や関連動画はYouTubeのファーステックチャンネルで
特長： ドリル先端角度をフラットな形状に ご覧いただけます。カタログ13ページのQRコードをスキャンしてご覧ください！！
することで、薄板の穴あけ時に裏バ
リが出にくい。
スラスト荷重を軽減し、食いつきと
切れ味が良い
逃げ面： 二番逃げ面により加工面との ベアリング内蔵式 全てのドリル研磨機 台湾特許TWM279443
摩擦を減らし、耐摩耗性が向上 コレットホルダーはすべて密閉式ベア
リングを内蔵。コレットの摩耗を防止し、 研磨ユニットにもベアリングが
ドリルの心ずれを防止します。 付き耐久性・精度が向上
コレットホルダー
フラット三段ドリル研磨機 EDMDシリーズ コレットホルダーの
先端角度：140° シンニング形状： 特殊シンニング（フラット三段） 内側にベアリングが
特長： 切れ刃強度が高く、スラスト荷重を 内蔵されています。
軽減。高硬度材や高速加工に向くた ベアリングでコレットを受けるため、
め、超硬ドリルやコーティングドリル コレットが、摩耗することがありません。
に最適。
逃げ面： 一番、二番、三番と三段に逃げ面が
あることで加工面との摩擦を減らし、 チゼル幅が変えられる EDG、EPDG
耐摩耗性が向上 Ｘシンニング
ドリル研磨機標準設定
製品出荷時はこのように研磨できるよう設定済みです。
スリーレーキドリル研磨機 EDSGシリーズ スラスト荷重が大幅に減少し、食い付き性が向上する。
チゼル部がないので求心性が良く、穴の拡大代も少なく、
先端角度：140° シンニング形状： 特殊シンニング（スリーレーキ） 穴精度がよく、位置決めが正確となる。
特長： 刃先精度がよく、穴の精度が高い。 精度の良い穴あけ用
チゼル部がないため、剛性が低い
ため、超硬ドリルには向かず、ハイス 二番逃げ角研磨ユニットを上昇させ、
ドリルにのみ適応可能。 チゼル部の幅を拡大
二番逃げ角研磨ユニットを上昇させ、チゼル幅を広げた
状態です。スラスト荷重が増大し、食い付きが悪くなるが、
刃先強度は高くなるので、比較的心厚が大きい場合に有効。
2 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 3
Page4

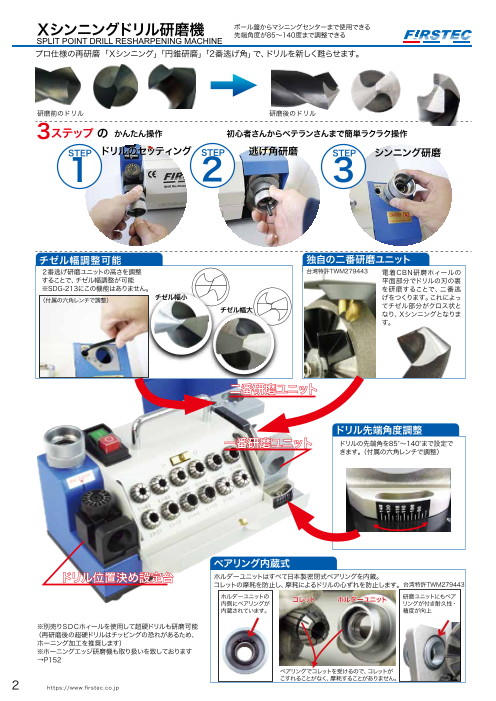

Ｘシンニングドリル研磨機 ボール盤からマシニングセンターまで使用できる
先端角度が85～140度まで調整できる
SPLIT POINT DRILL RESHARPENING MACHINE
プロ仕様の再研磨 「Ｘシンニング」「円錐研磨」「2番逃げ角」で、ドリルを新しく甦らせます。
研磨前のドリル 研磨後のドリル
3ステップの かんたん操作 初心者さんからベテランさんまで簡単ラクラク操作
STEP ドリルのセッティング STEP 一番逃げ研磨 STEP 二番逃げ研磨
1 2 3
チゼル幅調整可能 独自の二番研磨ユニット
二番逃げ研磨ユニットの高さを調整 台湾特許TWM279443 研磨ホィールの平面部分で
することで、チゼル幅調整が可能 ※1 ドリルの二番逃げを研磨。
シンニング形状も、Xシンニ
付属の六角レンチで チゼル幅小 ングとなります。
二番逃げ研磨ユニットの
高さを調整 チゼル幅大
※1 SDG-213にこの機能はありません。
ドリル先端角度調整
ドリルの先端角を85°～140°まで設定で
きます。（付属の六角レンチで調整）※2
※2 SDG-213は90°～135°
ベアリング内蔵式
コレットホルダーはすべて密閉式ベアリングを内蔵。
コレットの摩耗を防止し、ドリルの心ずれを防止します。 台湾特許TWM279443
コレットホルダーの コレットホルダー 研磨ユニットにもベア
内側にベアリングが リングが付き耐久性・
内蔵されています。 精度が向上
※別売りＳＤＣホィールを使用して超硬ドリルも研磨可能
（超硬ドリルを再研磨後は、チッピング対策としてホーニン
グエッジ加工を推奨します。当社のホーニングエッジ研磨機
をご参照ください。→P10
4 ベアリングでコレットを受けるので、コレットが
https://www.firstec.co. jp こすれることがなく、摩耗することがありません。
▼ ▼
▼
Page5

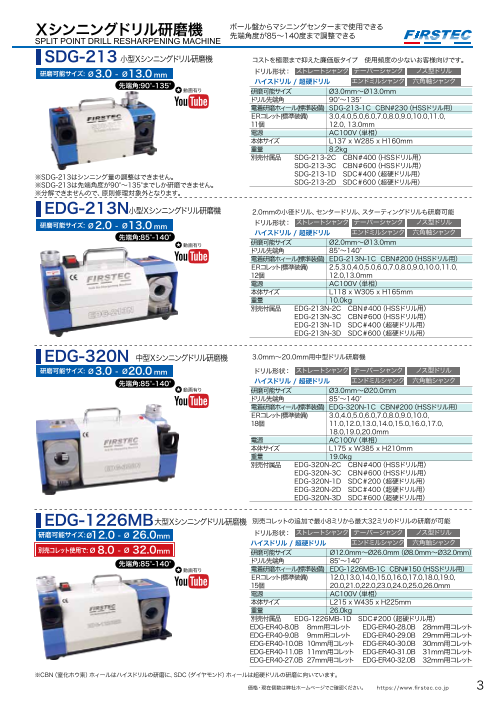

Ｘシンニングドリル研磨機 ボール盤からマシニングセンターまで使用できる
先端角度が85～140度まで調整できる Ｘシンニングドリル研磨機 ボール盤からマシニングセンターまで使用できる
SPLIT POINT DRILL RESHARPENING MACHINE SPLIT POINT DRILL RESHARPENING MACHINE 先端角度が85～140度まで調整できる
プロ仕様の再研磨 「Ｘシンニング」「円錐研磨」「2番逃げ角」で、ドリルを新しく甦らせます。 SDG-213 チゼル幅が調整できません。コレットケースのふたは開閉のみでストッパーが
廉価版小型Ｘシンニングドリル研磨機 ないため、ふたの固定ができません。コストを極限まで抑えた廉価版タイプです。
研磨可能サイズ: Ø3.0 - Ø13.0 ｍｍ ドリル形状： ストレートシャンク テーパーシャンク ノス型ドリル
先端角:90°-135° ハイスドリル / 超硬ドリル エンドミルシャンク 六角軸シャンク
★ 使用説明動画有り 研磨可能サイズ Ø3.0mm～Ø13.0mm
ドリル先端角 90°～135°
電着研磨ホィール(標準装備) SDG-213-1C CBN#230（ハイスドリル用）
ＥＲコレット(標準装備) 3.0,4.0,5.0,6.0,7.0,8.0,9.0,10.0,11.0,
11個 12.0, 13.0mm
研磨前のドリル 研磨後のドリル 電源 AC100V（単相）
本体サイズ L137 x W285 x H160mm
重量 8.2kg
3 別売付属品 SDG-213-2C CBN＃400（ハイスドリル用小径向き）
ステップの かんたん操作 初心者さんからベテランさんまで簡単ラクラク操作 SDG-213-3C CBN＃600（ハイスドリル用小径向き）
※SDG-213はシンニング量の調整はできません。 SDG-213-1D SDC＃400（超硬ドリル用）
STEP ドリルのセッティング STEP 一番逃げ研磨 STEP 二番逃げ研磨 ※SDG-213は先端角度が90°～135°までしか研磨できません。 SDG-213-2D SDC＃600（超硬ドリル用小径向き）
1 2 3 ※分解できませんので、修理対象外となります。
EDG-213N小型Ｘシンニングドリル研磨機 2.0mmの小径ドリル、センタードリル、スターティングドリルも研磨可能
研磨可能サイズ: Ø2.0 - Ø13.0 ｍｍ ドリル形状： ストレートシャンク テーパーシャンク ノス型ドリル
先端角:85°-140° ハイスドリル / 超硬ドリル エンドミルシャンク 六角軸シャンク
★ 使用説明動画有り 研磨可能サイズ Ø2.0mm～Ø13.0mm
ドリル先端角 85°～140°
電着研磨ホィール(標準装備) EDG-213N-1C CBN#200（ハイスドリル用）
ＥＲコレット(標準装備) 2.5,3.0,4.0,5.0,6.0,7.0,8.0,9.0,10.0,11.0,
12個 12.0,13.0mm
電源 AC100V（単相）
チゼル幅調整可能 独自の二番研磨ユニット 本体サイズ L118 x W305 x H165mm
重量 10.0kg
二番逃げ研磨ユニットの高さを調整 台湾特許TWM279443 研磨ホィールの平面部分で 別売付属品 EDG-213N-2C CBN＃400（ハイスドリル用小径向き）
することで、チゼル幅調整が可能 ※1 ドリルの二番逃げを研磨。 EDG-213N-3C CBN＃600（ハイスドリル用小径向き）
シンニング形状も、Xシンニ EDG-213N-1D SDC＃400（超硬ドリル用）
付属の六角レンチで チゼル幅小 ングとなります。 EDG-213N-3D SDC＃600（超硬ドリル用）
二番逃げ研磨ユニットの
高さを調整 チゼル幅大
EDG-320N 中型Ｘシンニングドリル研磨機 3.0mm～20.0mm用中型ドリル研磨機
研磨可能サイズ: Ø3.0 - Ø20.0 mm ドリル形状： ストレートシャンク テーパーシャンク ノス型ドリル
先端角:85°-140° ハイスドリル / 超硬ドリル エンドミルシャンク 六角軸シャンク
★ 使用説明動画有り 研磨可能サイズ Ø3.0mm～Ø20.0mm
ドリル先端角 85°～140°
電着研磨ホィール(標準装備) EDG-320N-1C CBN#200（ハイスドリル用）
※1 SDG-213にこの機能はありません。 ＥＲコレット(標準装備) 3.0,4.0,5.0,6.0,7.0,8.0,9.0,10.0,
ドリル先端角度調整 18個 11.0,12.0,13.0,14.0,15.0,16.0,17.0,
18.0,19.0,20.0mm
ドリルの先端角を85°～140°まで設定で 電源 AC100V（単相）
きます。（付属の六角レンチで調整）※2 本体サイズ L175 x W385 x H210mm
重量 19.0kg
別売付属品 EDG-320N-2C CBN＃400（ハイスドリル用小径向き）
EDG-320N-3C CBN＃600（ハイスドリル用小径向き）
EDG-320N-1D SDC＃200（超硬ドリル用）
EDG-320N-2D SDC＃400（超硬ドリル用小径向き）
EDG-320N-3D SDC＃600（超硬ドリル用小径向き）
EDG-1226MB大型Ｘシンニングドリル研磨機 別売コレットの追加で最小8ミリから最大32ミリのドリルの研磨が可能
※2 SDG-213は90°～135° 研磨可能サイズ:Ø12.0 - Ø 26.0mm ドリル形状： ストレートシャンク テーパーシャンク ノス型ドリル
ハイスドリル / 超硬ドリル エンドミルシャンク 六角軸シャンク
別売コレット使用で: Ø 8.0 - Ø 32.0mm 研磨可能サイズ Ø12.0mm～Ø26.0mm（Ø8.0mm～Ø32.0mm）
先端角:85°-140° ドリル先端角 85°～140°
ベアリング内蔵式 ★ 使用説明動画有り 電着研磨ホィール(標準装備) EDG-1226MB-1C CBN#150（ハイスドリル用）
ＥＲコレット(標準装備) 12.0,13.0,14.0,15.0,16.0,17.0,18.0,19.0,
コレットホルダーはすべて密閉式ベアリングを内蔵。 15個 20.0,21.0,22.0,23.0,24.0,25.0,26.0mm
コレットの摩耗を防止し、ドリルの心ずれを防止します。 台湾特許TWM279443 電源 AC100V（単相）
コレットホルダーの 研磨ユニットにもベア 本体サイズ L215 x W435 x H225mm
内側にベアリングが コレットホルダー リングが付き耐久性・ 重量 26.0kg
内蔵されています。 精度が向上 別売付属品 EDG-1226MB-1D SDC＃200（超硬ドリル用）
別売追加コレット
EDG-ER40-8.0B 8ｍｍ用コレット EDG-ER40-28.0B 28mm用コレット
※別売りＳＤＣホィールを使用して超硬ドリルも研磨可能 EDG-ER40-9.0B 9ｍｍ用コレット EDG-ER40-29.0B 29mm用コレット
（超硬ドリルを再研磨後は、チッピング対策としてホーニン EDG-ER40-10.0B 10mm用コレット EDG-ER40-30.0B 30mm用コレット
グエッジ加工を推奨します。当社のホーニングエッジ研磨機 EDG-ER40-11.0B 11mm用コレット EDG-ER40-31.0B 31mm用コレット
をご参照ください。→P10 EDG-ER40-27.0B 27mm用コレット EDG-ER40-32.0B 32mm用コレット
4 ベアリングでコレットを受けるので、コレットが ※CBN（窒化ホウ素）ホィールはハイスドリルの研磨に、SDC（ダイヤモンド）ホィールは超硬ドリルの研磨に向いています。
https://www.firstec.co. jp こすれることがなく、摩耗することがありません。 価格・納期は弊社ホームページでご確認ください。 https://www.firstec.co. jp 5
▼
▼
▼
Page6
鉄骨用一文字ドリル研磨機 薄鋼の穴あけに最適の一文字形状に研磨
先端角度が165～180度まで調整可能
SPOT WELD POINT DRILL RESHARPENING MACHINE
研磨前のドリル 研磨後のドリル
3ステップの かんたん操作 初心者さんからベテランさんまで簡単ラクラク操作
STEP ドリルのセッティング STEP 一番逃げ研磨 STEP 二番逃げ研磨
1 2 3
チゼル幅調整可能 独自の二番研磨ユニット ドリル先端角度調整
二番逃げ研磨ユニットの高さを調整 研磨ホィールの平面部分でドリルの二番逃 ドリルの先刃端の角裏を1研6磨5°す～る18こ0と°までで、二設番定で逃きます。
することで、チゼル幅調整が可能 げを研磨。シンニング形状も、Xシンニング （げ付を属つのく六りま角すレン。こチれでに調よ整っ）てチゼル部分
となります。 がクロス
台湾特許TWM279443 1状と6な5り、°Ｘシンニングとなります。 180°
付属の六角レンチで
二番逃げ研磨ユニットの
高さを調整
ドリル先端山調整
ドドリリルルのの先先端端のの山山のの大大ききささをを調調整整すでるきこまとすが。できます。
ベアリング内蔵式
コレットホルダーはすべて密閉式ベアリングを内蔵。
コレットの摩耗を防止し、ドリルの心ずれを防止します。
コレットホルダー
台湾特許TWM279443
ベアリングでコレットを受けるので、コレットが
こすれることがなく、摩耗することがありません。
※別売りＳＤＣホィールを使用して超硬ドリルも研磨可能 コレットホルダーの 研磨ユニットにもベア
内側にベアリングが
（超硬ドリルを再研磨後は、チッピング対策としてホーニン リングが付き耐久性・
内蔵されています。 精度が向上
グエッジ加工を推奨します。当社のホーニングエッジ研磨機
をご参照ください。→P10
6 https://www.firstec.co. jp
▼
▼ ▼▼
Page7
鉄骨用一文字ドリル研磨機 薄鋼の穴あけに最適の一文字形状に研磨 薄鋼の穴あけに最適の一文字形状に研磨
先端角度が165～180度まで調整可能 鉄骨用一文字ドリル研磨機
SPOT WELD POINT DRILL RESHARPENING MACHINE SPOT WELD POINT DRILL RESHARPENING MACHINE 先端角度が165～180度まで調整可能
薄板の穴開けに最適な形状の一文字に研磨できる鉄骨用一文字ドリル研
磨機です。 普通のドリルで薄板に穴開け加工をすると、左図のように裏バ
リが出ますが、ドリル先端を一文字形状に研磨することにより裏バリが出に
くくなります。
薄板の厚みの目安は穴開けする直径の１／２以下です。直径が２０ｍｍの
研磨前のドリル 研磨後のドリル ドリルの場合、板厚が10mm以下であれば、一文字形状にしたほうが裏バ
リがでにくくなります。
3ステップの かんたん操作 初心者さんからベテランさんまで簡単ラクラク操作 さらにEPDGシリーズの研磨機はドリルの二番逃げまで研磨し、先端をXシ
STEP ドリルのセッティング STEP 一番逃げ研磨 STEP 二番逃げ研磨 ンニングにします。また、先端の山の大きさも調整することができます。
1 2 3
EPDG-213
誰でも簡単にドリルの刃を一文字形状に研磨可能
研磨可能サイズ: Ø2.0 - Ø13.0mm ドリル形状： ストレートシャンク テーパーシャンク ノス型ドリル
先端角:165°～180° ハイスドリル / 超硬ドリル エンドミルシャンク 六角軸シャンク
★ 使用説明動画有り 研磨可能サイズ Ø2.0ｍｍ～Ø13.0mm
ドリル先端角 165°～180°
電着研磨ホィール(標準装備) EPDG-213-1C CBN#200（ハイスドリル用）
チゼル幅調整可能 独自の二番研磨ユニット ドリル先端角度調整 ＥＲコレット（標準装備） 2.5, 3.0, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0, 10.0,
12個 11.0, 12.0, 13.0mm
二番逃げ研磨ユニットの高さを調整 研磨ホィールの平面部分でドリルの二番逃 ドリルの先刃端の角裏を1研6磨5°す～る18こ0と°までで、二設番定で逃きます。 電源 AC100V（単相）
することで、チゼル幅調整が可能 げを研磨。シンニング形状も、Xシンニング （げ付を属つのく六りま角すレン。こチれでに調よ整っ）てチゼル部分 本体サイズ L145 x W320 x H180mm
となります。 がクロス状となり、Ｘシンニングとなります
。 165° 180° 重量 11.0kg
付属の六角レンチで 台湾特許TWM279443 別売付属品 EPDG-213-2C CBN＃400（ハイスドリル用小径用）
二番逃げ研磨ユニットの EPDG-213-1D SDC＃400（超硬ドリル用）
高さを調整
EPDG-320 誰でも簡単にドリルの刃を一文字形状に研磨可能
ドリル形状： ストレートシャンク テーパーシャンク ノス型ドリル
研磨可能サイズ: Ø3.0 - Ø20.0mm ハイスドリル / 超硬ドリル エンドミルシャンク 六角軸シャンク
先端角:165°～180° 研磨可能サイズ Ø3.0ｍｍ～Ø20.0mm
ドリル先端山調整 ★ 使用説明動画有り ドリル先端角 165°～180°
電着研磨ホィール(標準装備) EPDG-320-1C CBN#200（ハイスドリル用）
ド ＥＲコレット（標準付属） 3.0, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0, 10.0,
ドリリルルのの先先端端のの山山のの大大ききささをを調調整整すでるきこまとすが。できます。 18個 11.0, 12.0, 13.0, 14.0, 15.0, 16.0, 17.0,
18.0, 19.0, 20.0mm
電源 AC100V（単相）
本体サイズ L190 x W390 x H210mm
重量 20.0kg
別売付属品 EPDG-320-2C CBN＃400（ハイスドリル用小径用）
EPDG-320-1D SDC＃300（超硬ドリル用）
ベアリング内蔵式
コレットホルダーはすべて密閉式ベアリングを内蔵。
コレットの摩耗を防止し、ドリルの心ずれを防止します。 EPDG-732 7.0～32.0ｍｍまでのコレットがすべて標準付属
コレットホルダー 研磨可能サイズ: Ø7.0 - Ø32.0mm ドリル形状： ストレートシャンク テーパーシャンク ノス型ドリル
先端角:165°～180° ハイスドリル / 超硬ドリル エンドミルシャンク 六角軸シャンク
★ 使用説明動画有り 研磨可能サイズ Ø7.0ｍｍ～Ø32.0mm
ドリル先端角 165°～180°
電着研磨ホィール(標準装備) EPDG-732-1C CBN#150（ハイスドリル用）
ＥＲコレット（標準装備） 7.0, 8.0, 9.0, 10.0, 11.0, 12.0, 13.0, 14.0,
26個 15.0, 16.0, 17.0, 18.0, 19.0, 20.0, 21.0,
台湾特許TWM279443
ベアリングでコレットを受けるので、コレットが 22.0, 23.0, 24.0, 25.0, 26.0, 27.0, 28.0,
こすれることがなく、摩耗することがありません。 29.0, 30.0, 31.0, 32.0 mm
電源 AC100V（単相）
※別売りＳＤＣホィールを使用して超硬ドリルも研磨可能 コレットホルダーの 研磨ユニットにもベア
内側にベアリングが L215 x W435 x H220mm
（超硬ドリルを再研磨後は、チッピング対策としてホーニン リングが付き耐久性・ 本体サイズ
内蔵されています。 精度が向上 重量 27.0kg
グエッジ加工を推奨します。当社のホーニングエッジ研磨機 別売付属品 EPDG-732-2C CBN#300（ハイスドリル用）
をご参照ください。→P10 EPDG-732-1D SDC＃200（超硬ドリル用）
※CBN（窒化ホウ素）ホィールはハイスドリルの研磨に、SDC（ダイヤモンド）ホィールは超硬ドリルの研磨に向いています。
6 https://www.firstec.co. jp 価格・納期は弊社ホームページでご確認ください。 https://www.firstec.co. jp 7
▼
▼ ▼▼
Page8
フラット三段ドリル研磨機 主にマシニングセンターでの使用に最適
2 RAKE DRILL RESHARPENING MACHINE 先端角度は140度
フラット三段ドリル研磨機は高速加工用のコーティングドリル等でよく採用されているドリルの逃げ面形状に研磨します。ドリルの逃げの１番、
２番、３番を平面に三段に研磨します。 逃げ面を三段フラットに研磨することで、高能率・高速加工が可能になります。 2番・3番の逃げの
研磨量は調整ができます。 ハイスドリルを研磨するときはＣＢＮホィールを、超硬ドリルを研磨するときはＳＤＣホィールをご使用ください。
超硬ドリルを研磨して使用する際はドリルの刃先がチッピングしないようホーニング処理を施したほうがチッピングを防ぐことができます。
（ホーニングエッジ研磨機も取り扱いを致しております→P10）
研磨前のドリル 研磨後のドリル
▼ 研磨量調整可
▼ ベアリング内蔵式 台湾特許TWM279443
コレットホルダーはすべて密閉式ベアリングを内蔵。
コレットの摩耗を防止し、ドリルの心ずれを防止します。
コレットホルダーの
内側にベアリングが コレットホルダー
内蔵されています。
▼
ベアリングでコレットを受けるので、コレットが
研磨量調整可 こすれることがなく、摩耗することがありません。
スリーレーキドリル研磨機 主にマシニングセンターでの使用に最適
3 RAKE DRILL RESHARPENING MACHINE 先端角度は140度・ハイスドリルにのみ適用可能
スリーレーキドリル研磨機は逃げ面を平面にスリーレーキ形状に研磨します。チゼル部を無くした形状で、求心性がよく、穴の拡大を小さくする
ことが可能な、穴精度、位置決め精度の良いドリルの先端形状です。高能率、高速加工が可能になります。剛性のある機械でご使用ください。
チッピングの恐れがあるため、超硬ドリルの研磨には不向きです。
研磨前のドリル 研磨後のドリル
▼ ▼
ベアリング内蔵式 台湾特許TWM279443
コレットホルダーはすべて密閉式ベアリングを内蔵。
コレットの摩耗を防止し、ドリルの心ずれを防止します。
コレットホルダーの
内側にベアリングが コレットホルダー
内蔵されています。
8 ベアリングでコレットを受けるので、コレットが
https://www.firstec.co. jp こすれることがなく、摩耗することがありません。
▼
▼
▼
Page9
フラット三段ドリル研磨機 主にマシニングセンターでの使用に最適 フラット三段ドリル研磨機 主にマシニングセンターでの使用に最適
2 RAKE DRILL RESHARPENING MACHINE 先端角度は140度 2 RAKE DRILL RESHARPENING MACHINE 先端角度は140度
フラット三段ドリル研磨機は高速加工用のコーティングドリル等でよく採用されているドリルの逃げ面形状に研磨します。ドリルの逃げの１番、
２番、３番を平面に三段に研磨します。 逃げ面を三段フラットに研磨することで、高能率・高速加工が可能になります。 2番・3番の逃げの EDMD-213 小型フラット三段ドリル研磨機 汎用性の高いドリル径 2.0mm～13.0mm用
持ち運びに便利な小型軽量タイプ
研磨量は調整ができます。 ハイスドリルを研磨するときはＣＢＮホィールを、超硬ドリルを研磨するときはＳＤＣホィールをご使用ください。 研磨可能サイズ: Ø 2.0 - Ø13.0 mm ドリル形状：ストレートシャンク テーパーシャンク
超硬ドリルを研磨して使用する際はドリルの刃先がチッピングしないようホーニング処理を施したほうがチッピングを防ぐことができます。
（ホーニングエッジ研磨機も取り扱いを致しております→P10） 先端角:140° エンドミルシャンク ハイスドリル / 超硬ドリル
研磨可能サイズ Ø2.0ｍｍ～Ø13.0ｍｍ
ドリル先端角 140°
電着研磨ホィール(標準装備) EDMD-213-1C CBN#200（ハイスドリル用）
EDMD-213-2C CBN#400（ハイスドリル用小径向き）
ＥＲコレット(標準装備) 2.5, 3.0, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0,
12個 10.0, 11.0, 12.0, 13.0ｍｍ
電源 AC100V（単相）
本体サイズ L140 x W295 x H170ｍｍ
研磨前のドリル 研磨後のドリル 重量 9.0kg
別売付属品 EDMD-213-1D SDC＃400（超硬ドリル用）
ベアリング内蔵コレットホルダー
▼ 研磨量調整可 EDMD-1226 大型フラット三段ドリル研磨機 別売コレットを装着することで最小 8.0mm～最大 32.0mmの
▼ ベアリング内蔵式 台湾特許TWM279443 研磨可能サイズ:Ø12.0 - Ø 26.0 ドリルの研磨が可能な大型ドリル研磨機
mm
コレットホルダーはすべて密閉式ベアリングを内蔵。 ドリル形状：ストレートシャンク テーパーシャンク
コレットの摩耗を防止し、ドリルの心ずれを防止します。 別売コレット使用で:Ø 8.0 - Ø 32.0mm エンドミルシャンク ハイスドリル / 超硬ドリル
コレットホルダーの 研磨可能サイズ Ø12.0ｍｍ～Ø26.0ｍｍ
内側にベアリングが コレットホルダー 先端角:140° ドリル先端角 140°
内蔵されています。 電着研磨ホィール(標準装備) EDMD-1226-1C CBN#150（ハイスドリル用）
ＥＲコレット(標準装備) 12.0, 13.0, 14.0, 15.0, 16.0, 17.0, 18.0,
▼ 15個 19.0, 20.0, 21.0, 22.0, 23.0, 24.0, 25.0,
26.0ｍｍ
電源 AC100V（単相）
本体サイズ L215 x W435 x H210mm
重量 27.0kg
ベアリングでコレットを受けるので、コレットが 別売付属品 EDMD-1226-1D SDC＃200（超硬ドリル用）
ベアリング内蔵コレットホルダー 別売追加コレット
研磨量調整可 こすれることがなく、摩耗することがありません。
EDG-ER40-8.0B 8ｍｍ用コレット
EDG-ER40-9.0B 9ｍｍ用コレット
EDG-ER40-10.0B 10mm用コレット
スリーレーキドリル研磨機 主にマシニングセンターでの使用に最適 EDG-ER40-11.0B 11mm用コレット
EDG-ER40-27.0B 27mm用コレット
3 RAKE DRILL RESHARPENING MACHINE 先端角度は140度・ハイスドリルにのみ適用可能 EDG-ER40-28.0B 28ｍｍ用コレット
EDG-ER40-29.0B 29ｍｍ用コレット
スリーレーキドリル研磨機は逃げ面を平面にスリーレーキ形状に研磨します。チゼル部を無くした形状で、求心性がよく、穴の拡大を小さくする EDG-ER40-30.0B 30mm用コレット
ことが可能な、穴精度、位置決め精度の良いドリルの先端形状です。高能率、高速加工が可能になります。剛性のある機械でご使用ください。 EDG-ER40-31.0B 31mm用コレット
チッピングの恐れがあるため、超硬ドリルの研磨には不向きです。 EDG-ER40-32.0B 32mm用コレット
別売コレット追加でØ8.0ｍｍ～Ø32.0ｍｍのドリルが研磨できます。
スリーレーキドリル研磨機 主にマシニングセンターでの使用に最適
3 RAKE DRILL RESHARPENING MACHINE 先端角度は140度・ハイスドリルにのみ適用可能
研磨前のドリル 研磨後のドリル EDSG-313 汎用性の高いドリル径 3.0～13.0mm用
持ち運びに便利な小型軽量タイプ
研磨可能サイズ: Ø 3.0 - Ø13.0 mm ドリル形状：ストレートシャンク テーパーシャンク
先端角:140° エンドミルシャンク ハイスドリル
▼ 研磨可能サイズ Ø3.0mm～Ø13.0mm
▼ ドリル先端角 140°
電着研磨ホィール(標準装備) EDSG-313-1C CBN#250（ハイスドリル用）
EDSG-313-2C CBN#400（ハイスドリル用）
ＥＲコレット(標準装備) 3.0, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0,
11個 10.0, 11.0, 12.0, 13.0mm
ベアリング内蔵式 台湾特許TWM279443 電源 AC100V（単相）
本体サイズ L160 x W315 x H196mm
コレットホルダーはすべて密閉式ベアリングを内蔵。 重量 13.0kg
コレットの摩耗を防止し、ドリルの心ずれを防止します。
※超硬用SDCホィールは用意していません。ハイスドリル専用となります。
コレットホルダーの ベアリング内蔵コレットホルダー
内側にベアリングが コレットホルダー
内蔵されています。
8 ベアリングでコレットを受けるので、コレットが ※CBN（窒化ホウ素）ホィールはハイスドリルの研磨に、SDC（ダイヤモンド）ホィールは超硬ドリルの研磨に向いています。
https://www.firstec.co. jp こすれることがなく、摩耗することがありません。 価格・納期は弊社ホームページでご確認ください。 https://www.firstec.co. jp 9
▼
▼
▼
Page10
ホーニングエッジ研磨機
HONING EDGE SHARPNER ドリル研磨後のホーニングエッジ研磨に最適
チッピングの防止
再研磨後の切削工具の長寿命化
適用
超硬ドリル
粉末ハイスドリル
コーティングドリル
深穴ドリル
ドリル再研磨後の刃先を
ホーニングエッジ研磨することで、
再研磨したドリルの寿命が延びます！！！
ホーニングエッジ研磨することで、
刃先のチッピングを防ぎます！！！
FHED-13
ホーニングエッジ研磨機
研磨可能サイズ: Ø0.3 - Ø13.0 mm
再研磨したドリルを付属のドリル ホーニングエッジ研磨機は、研磨 ドリル形状：ストレートシャンク エンドミルシャンク
チャックで保持し、研磨ユニット 機本体に入っている超硬研磨粉 テーパーシャンク ノス型ドリル
に挿入するだけです。 をマグネットの力で回転させるこ ハイスドリル / 超硬ドリル 六角軸シャンク
とで、再研磨されたドリルの刃先 研磨可能サイズ Ø0.3mm～Ø13.0mm
研磨ユニット内部で、磁性超硬研 をホーニングする研磨機です。 研磨粉 磁性超硬研磨粉
磨粉をマグネットの磁力で回転さ 電源 AC100V（単相）
せて、再研磨後のドリルの刃先を ホーニングによって刃先の細かい 本体サイズ L170 x W180 x H265mm
重量 5kg
ホーニング研磨します。 バリを取り除き、滑らかな刃先に 標準付属品 ドリルチャック、磁性超硬研磨粉、
するため、刃先の寿命を向上させ 電源ケーブル、取扱説明書
ることができます。
10 https://www.firstec.co. jp 価格・納期は弊社ホームページでご確認ください。
Page11
ホーニングエッジ研磨機 ドリル・エンドミル切断機
HONING EDGE SHARPNER ドリル研磨後のホーニングエッジ研磨に最適 CUT OFF MACHINE ドリル・エンドミルや丸鋼の切断に最適
電着ホィールを使って直径16ｍｍまでのドリルやエンドミルなどの円筒形のワークを切断できます。
チッピングの防止 ● 切断時間（目安）
Ø１０の超硬エンドミルで約３０秒～１分
※エアー流量によっては、切断時間が
再研磨後の切削工具の長寿命化 これより長くなることがあります。
クランピング部分拡大図： エアーまたは冷却水吐き出し口拡大図： 使用方法：
ワークを写真のクラ 図の丸の部分から ワークをクランプしたら
適用 ンピング部分にはさ 切断ホィールに向 、エアーコック（オイルバ
み、ボルトで締めつ かって圧縮空気ま ルブ）を開いて圧縮空気
超硬ドリル けます たは冷却水が排出 （冷却水）を吹き出し口
粉末ハイスドリル されます。 から出して、モーターの
スイッチを入れ、ハンド
コーティングドリル ルを上に上げてワークを
切断します。
深穴ドリル
ドリル再研磨後の刃先を ECO-316
ホーニングエッジ研磨することで、 切断可能サイズ: Ø3.0 - Ø16.0mm 空冷式切断機 （冷却用エアー供給装置付き）
再研磨したドリルの寿命が延びます！！！ 空冷式 超硬ドリル、エンドミルを簡単に切断することができます。
★ 動画有り 別売りのCBNホィールを装着すれば、HSS（ハイス）も切断可能です。
別途コンプレッサーが必要となります。
ホーニングエッジ研磨することで、
刃先のチッピングを防ぎます！！！ 切断可能例：
超硬ドリル ハイスドリル コーティングドリル
超硬エンドミル ハイスエンドミル コーティングエンドミル
切断可能サイズ Ø3.0mm～Ø16.0mm
FHED-13 電着ホィール(標準装備) ECO-316-1D SDC#100（超硬用）
電源 AC100V（単相）
本体サイズ L175 x W300 x H160mm
ホーニングエッジ研磨機 重量 13.5kg
ECO-316-1C CBN＃100（ハイス用）
研磨可能サイズ: Ø0.3 - Ø13.0 別売付属品
mm
ECO-316OIL
切断可能サイズ: Ø3.0 - Ø16.0mm 水冷式切断機 （冷却水供給装置付き）
水冷式 超硬ドリル、エンドミルを簡単に切断することができます。
★ 動画有り 別売りのCBNホィールを装着すれば、HSS（ハイス）も切断可能です。
水溶性切削液をご利用ください。（切削液は付属していません）
再研磨したドリルを付属のドリル ホーニングエッジ研磨機は、研磨 ドリル形状：ストレートシャンク エンドミルシャンク 切断可能例：
チャックで保持し、研磨ユニット 機本体に入っている超硬研磨粉 テーパーシャンク ノス型ドリル 超硬ドリル ハイスドリル コーティングドリル
に挿入するだけです。 をマグネットの力で回転させるこ ハイスドリル / 超硬ドリル 六角軸シャンク 超硬エンドミル ハイスエンドミル コーティングエンドミル
とで、再研磨されたドリルの刃先 研磨可能サイズ Ø0.3mm～Ø13.0mm 切断可能サイズ Ø3.0mm～Ø16.0mm
研磨ユニット内部で、磁性超硬研 をホーニングする研磨機です。 研磨粉 磁性超硬研磨粉 電着ホィール(標準装備) ECO-316-1D SDC#100（超硬用）
磨粉をマグネットの磁力で回転さ 電源 AC100V（単相） 電源 AC100V（単相）
本体サイズ L190 x W410 x H300mm
せて、再研磨後のドリルの刃先を ホーニングによって刃先の細かい 本体サイズ L170 x W180 x H265mm 重量 19kg
重量 5kg
ホーニング研磨します。 バリを取り除き、滑らかな刃先に 別売付属品 ECO-316-1C CBN＃100（ハイス用）
標準付属品 ドリルチャック、磁性超硬研磨粉、
するため、刃先の寿命を向上させ 電源ケーブル、取扱説明書
ることができます。
10 https://www.firstec.co. jp 価格・納期は弊社ホームページでご確認ください。 価格・納期は弊社ホームページでご確認ください。 https://www.firstec.co. jp 11
Page12
ドリル研磨機取扱説明動画 ドリル研磨機お役立ち動画集
VIDEO COLLECTION OF OPERATING DRILL RESHARPENING MACHINE DRILL RESHARPENING MACHINE HELPFUL VIDEO COLLECTION
https://youtu.be/nGk9dnq7dgg https://youtu.be/OwyMgpE4kco https://youtu.be/gjBJ4hrzNBg https://youtu.be/Oxv8juoH7Hg https://youtu.be/SpNVOP5c1VE https://youtu.be/zJ9tTzAB68U
Xシンニング小型ドリル研磨機 Xシンニング中型ドリル研磨機 Xシンニング大型ドリル研磨機 Xシンニングドリル研磨機で 小径ドリルの研磨のコツ! こんなに簡単です！
EDG-213N EDG-320N EDG-1226MB 研磨したドリルの形状 EDG-213Nで2.0ｍｍのドリルを研磨 EDG-213Nでφ10のドリルを研磨
https://youtu.be/3Kgh9z_o5vs https://youtu.be/9A9i99EW26k https://youtu.be/ycqrRjp1e2I https://youtu.be/4rO47CSin4k https://youtu.be/EFb6HrdJ1oI https://youtu.be/3ysiQ6vvgVw
鉄骨用一文字小型ドリル研磨機 鉄骨用一文字中型ドリル研磨機 鉄骨用一文字大型ドリル研磨機 ドリル研磨時の注意点 ホルダーにコレットを装着する方法 研磨ホィールの交換方法
EPDG-213 EPDG-320 EPDG-732 こんな点に注意してください！ 正しく装着してください！ とても簡単です！
https://youtu.be/O5Q7UUpE6wc https://youtu.be/eRzXxVd_24E https://youtu.be/vQFoZnKn6KM https://youtu.be/ssvI1u2WCWk https://youtu.be/HwK8yeTVBhw https://youtu.be/IllMCoWx3hc
フラット三段小型ドリル研磨機 フラット三段大型ドリル研磨機 スリーレーキドリル研磨機 廉価版SDG-213とEDG-213Nの ドリル研磨機で面取り加工 高倍率ルーペの使い方
EDMD-213 EDMD-1226 EDSG-313 違いについて（よく聞かれます） 穴ではなく軸の面取りです！ 意外と知らない方が多いです。
MEMO
https://youtu.be/-EBwi_U64kQ https://youtu.be/-nVB_ndgoSM https://youtu.be/sQGCGJr40wI
廉価版Xシンニング小型ドリル研磨機 ドリル・エンドミル切断機 ホーニングエッジ研磨機
SDG-213 ECO-316 FHED-13
12 https://www.firstec.co. jp https://www.firstec.co. jp 13
Page13
ドリル研磨機取扱説明動画 ドリル研磨機お役立ち動画集
VIDEO COLLECTION OF OPERATING DRILL RESHARPENING MACHINE DRILL RESHARPENING MACHINE HELPFUL VIDEO COLLECTION
https://youtu.be/nGk9dnq7dgg https://youtu.be/OwyMgpE4kco https://youtu.be/gjBJ4hrzNBg https://youtu.be/Oxv8juoH7Hg https://youtu.be/SpNVOP5c1VE https://youtu.be/zJ9tTzAB68U
Xシンニング小型ドリル研磨機 Xシンニング中型ドリル研磨機 Xシンニング大型ドリル研磨機 Xシンニングドリル研磨機で 小径ドリルの研磨のコツ! こんなに簡単です！
EDG-213N EDG-320N EDG-1226MB 研磨したドリルの形状 EDG-213Nで2.0ｍｍのドリルを研磨 EDG-213Nでφ10のドリルを研磨
https://youtu.be/3Kgh9z_o5vs https://youtu.be/9A9i99EW26k https://youtu.be/ycqrRjp1e2I https://youtu.be/4rO47CSin4k https://youtu.be/EFb6HrdJ1oI https://youtu.be/3ysiQ6vvgVw
鉄骨用一文字小型ドリル研磨機 鉄骨用一文字中型ドリル研磨機 鉄骨用一文字大型ドリル研磨機 ドリル研磨時の注意点 ホルダーにコレットを装着する方法 研磨ホィールの交換方法
EPDG-213 EPDG-320 EPDG-732 こんな点に注意してください！ 正しく装着してください！ とても簡単です！
https://youtu.be/O5Q7UUpE6wc https://youtu.be/eRzXxVd_24E https://youtu.be/vQFoZnKn6KM https://youtu.be/ssvI1u2WCWk https://youtu.be/HwK8yeTVBhw https://youtu.be/IllMCoWx3hc
フラット三段小型ドリル研磨機 フラット三段大型ドリル研磨機 スリーレーキドリル研磨機 廉価版SDG-213とEDG-213Nの ドリル研磨機で面取り加工 高倍率ルーペの使い方
EDMD-213 EDMD-1226 EDSG-313 違いについて（よく聞かれます） 穴ではなく軸の面取りです！ 意外と知らない方が多いです。
MEMO
https://youtu.be/-EBwi_U64kQ https://youtu.be/-nVB_ndgoSM https://youtu.be/sQGCGJr40wI
廉価版Xシンニング小型ドリル研磨機 ドリル・エンドミル切断機 ホーニングエッジ研磨機
SDG-213 ECO-316 FHED-13
12 https://www.firstec.co. jp https://www.firstec.co. jp 13
Page14
ドリル研磨機・切断機付属品 テスト用デモ機貸出・テスト研磨
DRILL RESHARPENING MACHINE・CUT-OFF MACHINE SPARE PARTS DRILL RESHARPENING MACHINE
研磨ホィール（砥石） ※SDCホィールの使用で超硬ドリルが再研磨できますが、再研磨後の超硬ドリルはチッピングの恐れがあるため、ホーニン 実際に研磨方法を確かめてみたい、研磨後のドリルをテストしてみたいお客様は、お取引のある販売店様へドリル研磨機のデモ機貸し出し
グ加工をするなど、チッピング対策を施してください。
※HSS：ハイスドリル用（ステンレス用コバルトハイスドリル、粉末ハイスも含む） 超硬：超硬ドリル用 またはテストの申し込みをしてください。
SDG-213用研磨用ホィール EDG-1226MB用研磨用ホィール EDMD-213用研磨用ホィール お申込日 年 月 日
品番 適用 品名（#粒度） SDG-213 品番 適用 品名（#粒度） EDG-1226MB 品番 適用 品名（#粒度） EDMD-213 ドリル研磨機デモ機貸出条件
SDG-213-1C HSS CBNホィール#230 標準付属 EDG-1226MB-1C HSS CBNホィール#150 標準付属 EDMD-213-1C HSS CBNホィール#200 標準付属
SDG-213-2C HSS CBNホィール#400 オプション EDG-1226MB-1D 超硬 SDCホィール #200 オプション EDMD-213-2C HSS CBNホィール#400 標準付属 ①デモ機は必ず、お客様のお取引のある販売店様を通じてお申込み下さい。
SDG-213-3C HSS CBNホィール#600 オプション EDMD-213-1D 超硬 SDCホィール #400 オプション ②デモ機貸出期間中は販売店様がデモ機を管理していただき、販売店様立会いの下でデモ機のテストをしていただくこと、
SDG-213-1D 超硬 SDCホィール #400 オプション EPDG-213用研磨用ホィール デモ機を転貸しないことを条件といたします。（ただし事前に数社のユーザー様で使用することをご連絡いただけましたら
SDG-213-2D 超硬 SDCホィール #600 オプション
品番 適用 品名（#粒度） EPDG-213 その限りではありません。）
EDG-213N用研磨用ホィール EPDG-213-1C HSS CBNホィール#200 標準付属 EDMD-1226用研磨用ホィール ③デモ機はテスト用に使用することを限定し、特別な理由がない限り、到着日を含めて 3 日間以内にご返却ください。
EPDG-213-2C HSS CBNホィール#400 オプション 品番 適用 品名（#粒度） EDMD-1226
品番 適用 品名（#粒度） EDG-213N ( 到着日、ご使用日、発送日の 3 日間の貸出となります )
EDG-213N-1C HSS CBNホィール#200 標準付属 EPDG-213-1D 超硬 SDCホィール＃400 オプション EDMD-1226-1C HSS CBNホィール#150 標準付属
EDMD-1226-1D 超硬 SDCホィール #200 オプション ④万が一、デモ機の貸し出し期間の無断延長、デモ機の紛失・破損が生じた場合は実費をご請求させていただくことがあります。
EDG-213N-2C HSS CBNホィール#400 オプション
EDG-213N-3C HSS CBNホィール#600 オプション EPDG-320用研磨用ホィール □上記項目に同意します。 □上記項目に同意しません。
EDG-213N-1D 超硬 SDCホィール #400 オプション 品番 適用 品名（#粒度） EPDG-320
EDG-213N-3D 超硬 SDCホィール #600 オプション EDSG-313用研磨用ホィール
EPDG-320-1C HSS CBNホィール#200 標準付属 品番 適用 品名（#粒度） EDSG-313
EPDG-320-2C HSS CBNホィール＃400 オプション 同意していただけない場合、デモ機の貸出は行えません。
EDG-320N用研磨用ホィール EDSG-313-1C HSS CBNホィール#250 標準付属
EPDG-320-1D 超硬 SDCホィール #300 オプション
品番 適用 品名（#粒度） EDG-320N EDSG-313-2C HSS CBNホィール#400 標準付属
EDG-320N-1C HSS CBNホィール#200 標準付属 ドリル研磨機デモ機 貸出申込書
EDG-320N-2C HSS CBNホィール#400 オプション EPDG-732用研磨用ホィール
EDG-320N-3C HSS CBNホィール#600 オプション 品番 適用 品名（#粒度） EPDG-732 ECO-316、ECO-316OIL用切断用ホィール
EDG-320N-1D 超硬 SDCホィール #200 オプション EPDG-732-1C HSS CBNホィール#150 標準付属 品番 適用 品名（#粒度） ECO-316 型式 品名・研磨可能サイズ オプション
EDG-320N-2D 超硬 SDCホィール #400 オプション EPDG-732-2C HSS CBNホィール#300 オプション ECO-316-1C HSS CBNホィール#100 オプション
EDG-320N-3D 超硬 SDCホィール #600 オプション EPDG-732-1D 超硬 SDCホィール #200 オプション ECO-316-1D 超硬 SDCホィール #100 標準付属 □ EDG-213N Xシンニング小型ドリル研磨機（φ2-φ13mm用） □ 超硬 □ 小径用
ERコレット ●：標準付属品 ○：別売り付属品 □ EDG-320N Xシンニング中型ドリル研磨機（φ3-φ20ｍｍ用） □ 超硬 □ 小径用
□ EDG-1226MB Xシンニング大型ドリル研磨機（φ12-φ26ｍｍ用） □ 超硬 □ φ8-φ32ｍｍ
EDG-213N
品番 適用ドリル径 EPDG-213 EDG-320N 品番 適用ドリル径
EDMD-213 EPDG-320 EDSG-313 EDG-1226MB
EDMD-1226 EPDG-732 □ EPDG-213 鉄骨用一文字小型ドリル研磨機（φ2-φ13ｍｍ用） □ 超硬 □ 小径用
EDG-ER20-2.5B 2.0-2.5mm ● EDG-ER40-7.0B 7.0mm ● □ EPDG-320 鉄骨用一文字中型ドリル研磨機（φ3-φ20ｍｍ用） □ 超硬 □ 小径用
EDG-ER20-3.0B 2.5-3.0mm ● ● EDG-ER40-8.0B 7.1-8.0mm ○ ●
EDG-ER20-3.5B 2.6-3.5mm ○ ○ EDG-ER40-9.0B 8.1-9.0mm ○ ● □ EPDG-732 鉄骨用一文字大型ドリル研磨機（φ7-32ｍｍ用） □ 超硬
EDG-ER20-4.0B 3.1-4.0mm ● ● EDG-ER40-10.0B 9.1-10.0mm ○ ●
EDG-ER20-4.5B 3.6-4.5mm ○ ○ EDG-ER40-11.0B 10.1-11.0mm ○ ● □ EDMD-213 フラット三段小型ドリル研磨機（φ2-13ｍｍ用） □ 超硬
EDG-ER20-5.0B 4.1-5.0mm ● ● EDG-ER40-12.0B 11.1-12.0mm ● ●
EDG-ER20-5.5B 4.6-5.5mm ○ ○ EDG-ER40-13.0B 12.1-13.0mm ● ● □ EDMD-1226 フラット三段大型ドリル研磨機（φ12-26ｍｍ用） □ 超硬 □ φ8-φ32ｍｍ
EDG-ER20-6.0B 5.1-6.0mm ● ● EDG-ER40-14.0B 13.1-14.0mm ● ●
EDG-ER20-6.5B 5.6-6.5mm ○ ○ EDG-ER40-15.0B 14.1-15.0mm ● ● □ EDSG-313 スリーレーキドリル研磨機（φ3-φ13ｍｍ用）
EDG-ER20-7.0B 6.1-7.0mm ● ● EDG-ER40-16.0B 15.1-16.0mm ● ●
EDG-ER20-7.5B 6.6-7.5mm ○ ○ EDG-ER40-17.0B 16.1-17.0mm ● ● □ ECO-316 ドリルエンドミル切断機（φ3-φ16ｍｍ用） □ ハイス
EDG-ER20-8.0B 7.1-8.0mm ● ● EDG-ER40-18.0B 17.1-18.0mm ● ●
EDG-ER20-8.5B 7.6-8.5mm ○ ○ EDG-ER40-19.0B 18.1-19.0mm ● ● □ ECO-316OIL 水冷式ドリルエンドミル切断機（φ3-φ16ｍｍ用） □ ハイス
EDG-ER20-9.0B 8.1-9.0mm ● ● EDG-ER40-20.0B 19.1-20.0mm ● ●
EDG-ER20-9.5B 8.6-9.5mm ○ ○ EDG-ER40-21.0B 20.1-21.0mm ● ● □ FHED-13 ホーニングエッジ研磨機（φ0.3-φ13ｍｍ用）
EDG-ER20-10.0B 9.1-10.0mm ● ● EDG-ER40-22.0B 21.1-22.0mm ● ●
EDG-ER20-10.5B 9.6-10.5mm ○ ○ EDG-ER40-23.0B 22.1-23.0mm ● ● ※テスト用デモ機は、標準付属品のみ付属しています。超硬用や小径用、追加コレットなどオプションが必要な場合は、上記のオプション欄
EDG-ER20-11.0B 10.1-11.0mm ● ● EDG-ER40-24.0B 23.1-24.0mm ● ●
EDG-ER20-11.5B 10.6-11.5mm ○ ○ に✓を入れてください。オプション品も一緒に発送させていただきます。
EDG-ER40-25.0B 24.1-25.0mm ● ●
EDG-ER20-12.0B 11.1-12.0mm ● ● EDG-ER40-26.0B 25.1-26.0mm ● ●
EDG-ER20-12.5B 11.6-12.5mm ○ ○ EDG-ER40-27.0B 26.1-27.0mm ○ ● デモ機ご利用期間： 年 月 日 ～ 年 月 日
EDG-ER20-13.0B 12.1-13.0mm ● ● EDG-ER40-28.0B 27.1-28.0mm ○ ●
EDG-ER25-3.0B 3.0mm ● EDG-ER40-29.0B 28.1-29.0mm ○ ● ※貸出状況によってはご希望の期間にお貸出しできないこともあります。あらかじめご了承ください。
EDG-ER25-4.0B 3.1-4.0mm ● EDG-ER40-30.0B 29.1-30.0mm ○ ●
EDG-ER25-5.0B 4.1-5.0mm ● EDG-ER40-31.0B 30.1-31.0mm ○ ●
EDG-ER25-6.0B 5.1-6.0mm ● EDG-ER40-32.0B 31.1-32.0mm ○ ● お届け先 ( ユーザー様に直送はできません。必ず販売店様への発送となります。)
EDG-ER25-7.0B 6.1-7.0mm ●
EDG-ER25-8.0B 7.1-8.0mm ● LEDライト付き高倍率ルーペ お申込み者販売店様名：
EDG-ER25-9.0B 8.1-9.0mm ● 品番 倍率 サイズ 電池 お申込者様お名前：
EDG-ER25-10.0B 9.1-10.0mm ● SYL30LED 20倍 全長91ｘ全幅28ｘ厚み25 CX927 3個付属
EDG-ER25-11.0B 10.1-11.0mm ●
EDG-ER25-12.0B 11.1-12.0mm ● お申込み販売店様ご住所：〒
EDG-ER25-13.0B 12.1-13.0mm ● お申込者販売店様電話番号：
EDG-ER25-14.0B 13.1-14.0mm ●
EDG-ER25-15.0B 14.1-15.0mm ● 付き デモ機ご使用ユーザー様名：
EDG-ER25-16.0B 15.1-16.0mm ● デモ機ご使用ユーザー様ご住所：〒
EDG-ER25-17.0B 16.1-17.0mm ●
EDG-ER25-18.0B 17.1-18.0mm ● デモ機ご使用ユーザー様電話番号：
EDG-ER25-19.0B 18.1-19.0mm ●
EDG-ER25-20.0B 19.1-20.0mm ● ※デモ機は発送先が北海道、沖縄、その他離島を除き、無償となります。返却の際は同封の着払い伝票にて弊社へご返却下さい。
( 北海道・沖縄・離島の際は別途お問い合わせください )
その他付属品 ●：標準付属品 ○：別売り付属品 ※デモ機は数量に限りがあり、ご利用期間のご要望にお応えできない場合があります。その場合はご連絡いたします
品番 品名 EDG-213N EDG-320N EDG-1226MB EPDG-213 EPDG-320 EPDG-732 EDMD-213 EDMD-1226 EDSG-313 ※万が一、デモ機の貸し出し期間の無断延長、デモ機の紛失・破損が生じた場合は実費をご請求させていただきますので、ご了承ください
EDG-213N-CH EDG-213N用コレットホルダー ● ● ● ●
EDG-320N-CH EDG-320N用コレットホルダー ● ●
EDG-1226MB-CH EDG-1226MB用コレットホルダー ● ● ● ドリル研磨機テスト研磨
● 動画を でご覧いただけます ！ ドリル研磨機テスト研磨
ご購入の前に、実際の使い方をインターネットのYouTubeファーステックチャンネルにて動画をご覧いただけます。
カタログ13ページのQRコードをスキャンしてください。 ※お客様のご使用されているドリルを弊社にお送りください。弊社にてご指定の研磨機で研磨してご返送いたします。
● 取扱説明書と使い方ＤＶＤが添付。 弊社で研磨してから送料弊社負担でお客様に直接ご返送いたします。
全ての研磨機・切断機に取扱説明書と使い方ＤＶＤが付属していますので、初めて使われる方もすぐにお使いいただけます。 ※テスト用の研磨につき、原則研磨機１種類につきテスト研磨は３本までとさせていただきます。また、複数回ご依頼いただいた場合はお断りさせていただく
ことがあります。予めご了承ください。
14 https://www.firstec.co. jp 価格・納期は弊社ホームページでご確認ください。 https://www.firstec.co. jp 15
Page15
テスト用デモ機貸出・テスト研磨
DRILL RESHARPENING MACHINE
実際に研磨方法を確かめてみたい、研磨後のドリルをテストしてみたいお客様は、お取引のある販売店様へドリル研磨機のデモ機貸し出し
またはテストの申し込みをしてください。
お申込日 年 月 日
ドリル研磨機デモ機貸出条件
①デモ機は必ず、お客様のお取引のある販売店様を通じてお申込み下さい。
②デモ機貸出期間中は販売店様がデモ機を管理していただき、販売店様立会いの下でデモ機のテストをしていただくこと、
デモ機を転貸しないことを条件といたします。（ただし事前に数社のユーザー様で使用することをご連絡いただけましたら
その限りではありません。）
③デモ機はテスト用に使用することを限定し、特別な理由がない限り、到着日を含めて 3 日間以内にご返却ください。
( 到着日、ご使用日、発送日の 3 日間の貸出となります )
④万が一、デモ機の貸し出し期間の無断延長、デモ機の紛失・破損が生じた場合は実費をご請求させていただくことがあります。
□上記項目に同意します。 □上記項目に同意しません。
同意していただけない場合、デモ機の貸出は行えません。
ドリル研磨機デモ機 貸出申込書
型式 品名・研磨可能サイズ オプション
□ EDG-213N Xシンニング小型ドリル研磨機（φ2-φ13mm用） □ 超硬 □ 小径用
□ EDG-320N Xシンニング中型ドリル研磨機（φ3-φ20ｍｍ用） □ 超硬 □ 小径用
□ EDG-1226MB Xシンニング大型ドリル研磨機（φ12-φ26ｍｍ用） □ 超硬 □ φ8-φ32ｍｍ
□ EPDG-213 鉄骨用一文字小型ドリル研磨機（φ2-φ13ｍｍ用） □ 超硬 □ 小径用
□ EPDG-320 鉄骨用一文字中型ドリル研磨機（φ3-φ20ｍｍ用） □ 超硬 □ 小径用
□ EPDG-732 鉄骨用一文字大型ドリル研磨機（φ7-32ｍｍ用） □ 超硬
□ EDMD-213 フラット三段小型ドリル研磨機（φ2-13ｍｍ用） □ 超硬
□ EDMD-1226 フラット三段大型ドリル研磨機（φ12-26ｍｍ用） □ 超硬 □ φ8-φ32ｍｍ
□ EDSG-313 スリーレーキドリル研磨機（φ3-φ13ｍｍ用）
□ ECO-316 ドリルエンドミル切断機（φ3-φ16ｍｍ用） □ ハイス
□ ECO-316OIL 水冷式ドリルエンドミル切断機（φ3-φ16ｍｍ用） □ ハイス
□ FHED-13 ホーニングエッジ研磨機（φ0.3-φ13ｍｍ用）
※テスト用デモ機は、標準付属品のみ付属しています。超硬用や小径用、追加コレットなどオプションが必要な場合は、上記のオプション欄
に✓を入れてください。オプション品も一緒に発送させていただきます。
デモ機ご利用期間： 年 月 日 ～ 年 月 日
※貸出状況によってはご希望の期間にお貸出しできないこともあります。あらかじめご了承ください。
お届け先 ( ユーザー様に直送はできません。必ず販売店様への発送となります。)
お申込み者販売店様名：
お申込者様お名前：
お申込み販売店様ご住所：〒
お申込者販売店様電話番号：
デモ機ご使用ユーザー様名：
デモ機ご使用ユーザー様ご住所：〒
デモ機ご使用ユーザー様電話番号：
※デモ機は発送先が北海道、沖縄、その他離島を除き、無償となります。返却の際は同封の着払い伝票にて弊社へご返却下さい。
( 北海道・沖縄・離島の際は別途お問い合わせください )
※デモ機は数量に限りがあり、ご利用期間のご要望にお応えできない場合があります。その場合はご連絡いたします
※万が一、デモ機の貸し出し期間の無断延長、デモ機の紛失・破損が生じた場合は実費をご請求させていただきますので、ご了承ください
ドリル研磨機テスト研磨
ドリル研磨機テスト研磨
※お客様のご使用されているドリルを弊社にお送りください。弊社にてご指定の研磨機で研磨してご返送いたします。
弊社で研磨してから送料弊社負担でお客様に直接ご返送いたします。
※テスト用の研磨につき、原則研磨機１種類につきテスト研磨は３本までとさせていただきます。また、複数回ご依頼いただいた場合はお断りさせていただく
ことがあります。予めご了承ください。
https://www.firstec.co. jp 15
Page16
その他単品カタログ
その他のそれぞれの単品カタログもご用意しております。イプロス当社サイトからダウンロードしていただけます。ご要望いただきましたら、お送りさせていただきます。
5軸用セルフセンタリングバイス 精密バイス 工作機械周辺機器 パンチフォーマー スクロールチャック
マグバイス永電磁チャック 5軸加工機用マグバイス 永磁チャック 電磁チャック 自動化システム
ワイヤーカットバイス ドリル研磨機 永磁リフティングマグネット 永電磁リフティングマグネット UHMWPEスリング
※全商品 PL 保険（生産物賠償責任保険）加入済み
※本製品の修理、保証についてはお買い上げの販売店様または弊社にご依頼ください。
※このカタログに収録した製品の型式・外観・仕様・価格については予告なく変更
する場合があります。予めご了承ください。
※主な製品の動画、詳細情報や最新情報は当社ホームページまたはイプロス当社サイトにて
ご覧いただけます。
※2025 年 9 月 1 日現在の情報です。
（価格につきましては、予告なく変更する場合があります。）
取扱店
株式会社ファーステック
〒578-0911 大阪府東大阪市中新開1-15-11
TEL(072)960-3340 FAX(072)960-3399
●Ｅメールアドレス info@firstec.co.jp
●ホームページアドレス https://www.firstec.co.jp
●イプロス当社サイト https://pr.mono.ipros.com/firstec/
●YouTube 当社チャンネル https://www.youtube.com/user/FirstecJapan FIR-20250901
