Page1

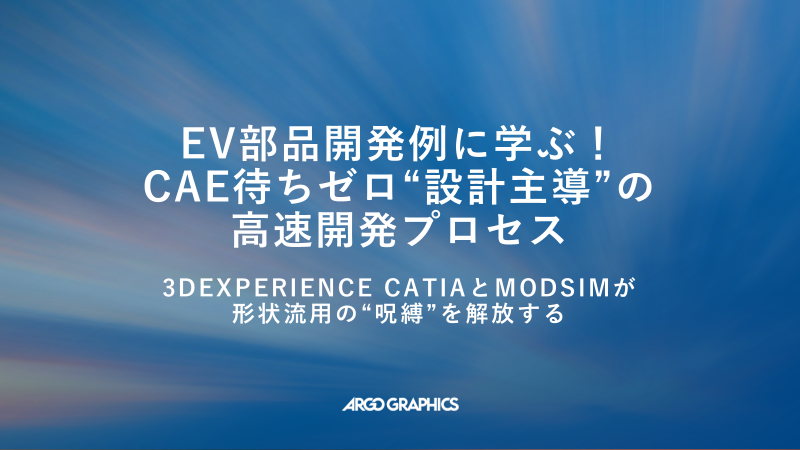

Slide 0: EV部品開発例に学ぶ！ CAE待ちゼロ“設計主導”の 高速開発プロセス

EV部品開発例に学ぶ！ CAE待ちゼロ“設計主導”の 高速開発プロセス 3DEXPERIENCE CATIAとMODSIMが 形状流用の“呪縛”を解放する
Page2

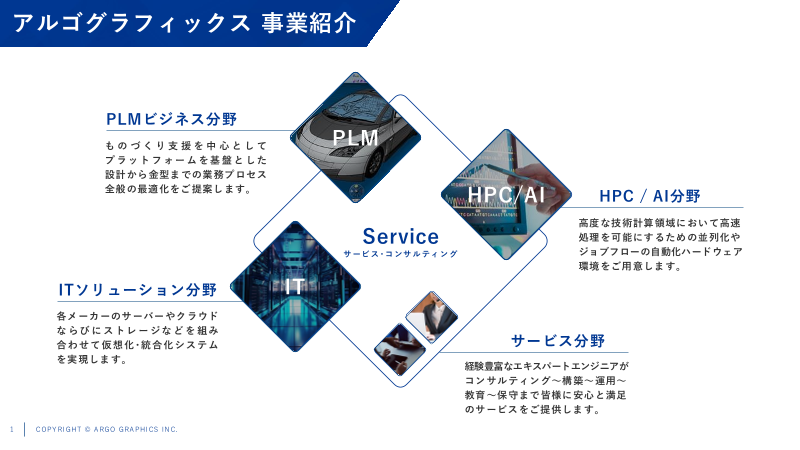

Slide 1: アルゴグラフィックス 事業紹介

アルゴグラフィックス 事業紹介 PLMビジネス分野 もの づくり支 援を中 心として PLM プラットフォームを基盤とした 設計から金型までの業務プロセス 全般の最適化をご提案します。 HPC/AI HPC / AI分野 高度な技術計算領域において高速 Service 処理を可能にするための並列化や サービス･コンサルティング ジョブフローの自動化ハードウェア 環境をご用意します。 ITソリューション分野 IT 各メーカーのサーバーやクラウド ならびにストレージなどを組み 合わせて仮想化･統合化システム サービス分野 を実現します。 経験豊富なエキスパートエンジニアが コンサルティング～構築～運用～ 教育～保守まで皆様に安心と満足 のサービスをご提供します。 1 COPY RI GHT © A RGO GRA PHI CS IN C.
Page3

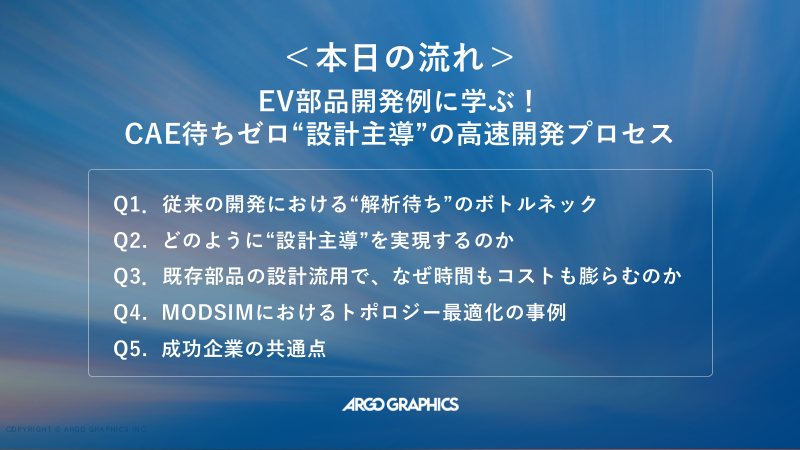

Slide 2: ＜本日の流れ＞

＜本日の流れ＞ EV部品開発例に学ぶ！ CAE待ちゼロ“設計主導”の高速開発プロセス Q1．従来の開発における“解析待ち”のボトルネック Q2. どのように“設計主導”を実現するのか Q3．既存部品の設計流用で、なぜ時間もコストも膨らむのか Q4. MODSIMにおけるトポロジー最適化の事例 Q5. 成功企業の共通点 C2OPY RI GHT © A RGO GRA PHI CS IN C.
Page4

Slide 3: 従来の開発における “解析待ち”のボトルネックについて

Question.1 従来の開発における “解析待ち”のボトルネックについて 3 COPY RI GHT © A RGO GRAP HI CS INC .
Page5

Slide 4: “解析待ち”というボトルネック

“解析待ち”というボトルネック 作業L/Tが長い 作業L/T 3日～4週間 作業L/Tの影響大 設計者 CAE担当者 FEM作成 強度解析 CADデータ 変化点を 部品間結合 CAE依頼 授受 確認 を確認 振動解析 衝撃解析 FEM作成 熱流体解析 FEM作成 樹脂流動解析 4 COPY RI GHT © A RGO GRA PHI CS IN C.
Page6

Slide 5: “解析待ち”というボトルネック

“解析待ち”というボトルネック CAE以外の技術検討を実施 大幅に変更の可能性あり 作業L/Tの影響大 設計者 CAE担当者 強度解析 CADデータ 変化点を CAE依頼 授受 確認 振動解析 衝撃解析 熱流体解析 樹脂流動解析 5 COPY RI GHT © A RGO GRA PHI CS IN C.
Page7

Slide 6: どのように“設計主導”を実現するのか

Question.2 どのように“設計主導”を実現するのか 6 COPY RI GHT © A RGO GRAP HI CS INC .
Page8

Slide 7: “設計主導”での開発プロセス

“設計主導”での開発プロセス トポロジー最適化 設計空間 / 複数案検討 / CADモデル化：トポロジー最適化によるデザイン案の創出 設計空間 解析条件/形状条件 条件毎の形状案 設計空間 複数案検討 CADモデル化 モデル作成の設計可能領域 解析/製造などの複数案条件設定 斬新な形状案創出 7 COPY RI GHT © A RGO GRAP HI CS INC .
Page9

Slide 8: “設計主導”での開発プロセス

“設計主導”での開発プロセス トポロジー最適化 1 必要な要件を入れた設計初期形状を生成して トライ＆エラーの削減を図る事ができる MODSIM技術により、データ変換作業なく 2 CADデータを生成する事ができる 8 COPY RI GHT © A RGO GRAP HI CS INC .
Page10

Slide 9: “設計主導”での開発プロセス

“設計主導”での開発プロセス 設計解探索 パラメータスタディ/設計解探索/最適案の選出：性能評価による高品質設計の実現 パラメータスタディ 設計解探索 最適案の選出 CADパラメータモデルを 白枠内は性能要求 板厚パラメータは 質量･応力･変位･周波数 繰り返し処理 (応力･変位)を満たす 質量･変位･応力への それぞれの組合せ結果から選定 または最適化処理で形状変更 寄与率が最も大きい 9 COPY RI GHT © A RGO GRAP HI CS INC .
Page11

Slide 10: “設計主導”での開発プロセス

“設計主導”での開発プロセス 設計解探索 1 質量･応力･変位･周波数などトレードオフを確認しつつ 最適形状案を選定可能 形状変更して連続してCAE実行可能。 2 最適形状は、設計データとして使用可能 10 COPY RI GHT © A RGO GRAP HI CS INC .
Page12

Slide 11: “設計主導”での開発プロセス

“設計主導”での開発プロセス Test Manager：VRP 物理テストと仮想テスト両方を管理することで、品質保証のV&Vを実現します ● Validation（妥当確認）： 正しい成果物を開発しているか？ ● Verification（検証） ：正しく成果物を開発しているか？ 要求 設計 試験 実装 重量0.6kg以下 体積×比重≦0.6kg以下 Z方向荷重時55MPa以下 250N印加時の最大応力≦60MPa 製品原価が500円以下 体積×材料費≦500円相当 ❶ 製品を治具に取り付ける。写真を撮る ❷ プッシュプルゲージで印加する ❸ 写真とFSカーブのCSVを出力する ❹ 置き治具とプッシュプルゲージを戻す A B C A B C A B C B ×A × × 11 COPY RI GHT © A RGO GRAP HI CS INC .
Page13

Slide 12: 既存部品の設計流用で なぜ時間もコストも膨らむのか

Question.3 既存部品の設計流用で なぜ時間もコストも膨らむのか 12 COPY RI GHT © A RGO GRAP HI CS INC .
Page14

Slide 13: 設計流用のトレードオフ

設計流用のトレードオフ 時間とコストが膨らむ設計流用 1 製品開発の背景を理解せずに流用設計 2 要求変更を満足する形状が存在しない 3 Goalが見えない改善検討は一番負荷が高い 大事なのはベースモデルの選定 13 COPY RI GHT © A RGO GRAP HI CS INC .
Page15

Slide 14: 設計流用のトレードオフ

設計流用のトレードオフ ❶ 製品開発の背景を理解せずに流用設計 ❷ 要求変更を満足する形状が存在しない ❸ Goalが見えない改善検討は一番負荷が高い Requirements TEST Product ベースモデルの選定 Functional Sub-Assy Logical Physical Part 14 COPY RI GHT © A RGO GRAP HI CS INC .
Page16

Slide 15: 設計流用のトレードオフ

設計流用のトレードオフ ❶ 製品状態の試験の代替え手段 ❷ 設計の妥当性の根拠 ❸ NGだった場合の改善検討は一番負荷が高い Requirements TEST Product これから開発するモデルのリスクと ベースモデルの弱点を比較した上で ベースモデルの選定 構造選択 ベースモデルの弱点：VRP Functional Sub-Assy Logical Physical Part 15 COPY RI GHT © A RGO GRAP HI CS INC .
Page17

Slide 16: 設計流用のトレードオフ

設計流用のトレードオフ ❶ 製品状態の試験の代替え手段 ❷ 設計の妥当性の根拠 ❸ NGだった場合の改善検討は一番負荷が高い Requirements TEST Product ベースモデルの選定 ❸ 機能と部品の割付けを見直し 表現を変えると 大変更：構造の見直し Functional Sub-Assy 小変更：部品変更 NGだったらやり直し Logical 新しいアイデア：MODSIM Physical Part 16 COPY RI GHT © A RGO GRAP HI CS INC .
Page18

Slide 17: 設計流用のトレードオフ

設計流用のトレードオフ ❶ 製品状態の試験の代替え手段 ❷ 設計の妥当性の根拠 ❸ NGだった場合の改善検討は一番負荷が高い Requirements TEST Product ベースモデルの選定 FMEAをベースにした設計根拠を 示すためのCAE 機能を部品に割付けて、CAE検証で Functional 妥当性を確認 Sub-Assy NGだったらやり直し Logical 新しいアイデア：MODSIM Physical Part 17 COPY RI GHT © A RGO GRAP HI CS INC .
Page19

Slide 18: 設計流用のトレードオフ

設計流用のトレードオフ ❶ 製品状態の試験の代替え手段 ❷ 設計の妥当性の根拠 ❸ NGだった場合の改善検討は一番負荷が高い Requirements TEST Product ❶ 要求を達成するための試験 ベースモデルの選定 テスト要件に合わせたCAE 試験がOK/NG判断のためのCAE Functional NGだったらSuやb-りA直ssしy CAE担当者の業務は Try＆Errorから確認作業へ Logical Physical Part 18 COPY RI GHT © A RGO GRAP HI CS INC .
Page20

Slide 19: MODSIMにおける トポロジー最適化の事例

Question.4 MODSIMにおける トポロジー最適化の事例 19 COPY RI GHT © A RGO GRAP HI CS INC .
