超硬フラットドリル　GSFDR（最新の定価は公式サイトの定価表をご確認ください）

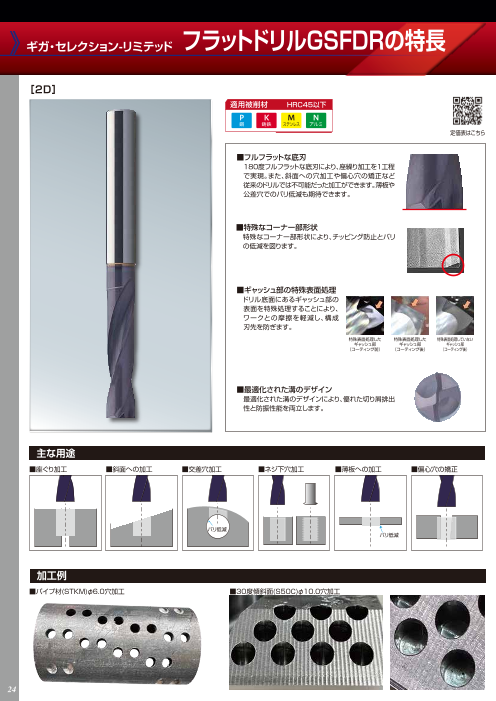

》ギガ・セレクション-リミテッド フラットドリルGSFDRの特長 》GSFDR 多層 180° 20° TiALN h7 h6 Shank 2D 超硬フラットドリル ［2D］ 適用被削材 HRC45以下 P K M N 鋼 鋳鉄 ステンレス アルミ 定価表はこちら D d2 ℓ1 ℓ2 ■フルフラットな底刃 L 180度フルフラットな底刃により、座繰り加工を１工程 で実現。また、斜面への穴加工や偏心穴の矯正など 従来のドリルでは不可能だった加工ができます。薄板や 型番 刃径 シャンク径 D d2 ℓ1 ℓ2 全長 型番 刃径 シャンク径 D d2 ℓ1 ℓ2 全長 公差穴でのバリ低減も期待できます。 L L GSFDR2D-010 1 3 5 6 50 GSFDR2D-065 6.5 8 30 33 75 GSFDR2D-011 1.1 3 5 6 50 GSFDR2D-066 6.6 8 30 33 75 GSFDR2D-012 1.2 3 6 7 50 GSFDR2D-067 6.7 8 30 33 75 ■特殊なコーナー部形状 GSFDR2D-013 1.3 3 6 7 50 GSFDR2D-068 6.8 8 30 33 75 特殊なコーナー部形状により、チッピング防止とバリ GSFDR2D-014 1.4 3 7 8 50 GSFDR2D-069 6.9 8 30 33 75 の低減を図ります。 GSFDR2D-015 1.5 3 7 8 50 GSFDR2D-070 7 8 33 36 75 GSFDR2D-016 1.6 3 8 9 50 GSFDR2D-071 7.1 8 33 36 75 GSFDR2D-017 1.7 3 8 9 50 GSFDR2D-072 7.2 8 33 36 75 GSFDR2D-018 1.8 3 8 9 50 GSFDR2D-073 7.3 8 33 36 75 GSFDR2D-019 1.9 3 9 10 50 GSFDR2D-074 7.4 8 33 36 75 ■ギャッシュ部の特殊表面処理 GSFDR2D-020 2 3 9 10 50 GSFDR2D-075 7.5 8 33 36 75 ドリル底面にあるギャッシュ部 の GSFDR2D-021 2.1 4 11 12 50 GSFDR2D-076 7.6 8 33 36 75 表面を特殊処理することにより、 GSFDR2D-022 2.2 4 11 12 50 GSFDR2D-077 7.7 8 33 36 75 ワークとの摩擦を軽減し、構成 GSFDR2D-023 2.3 4 11 12 50 GSFDR2D-078 7.8 8 37 40 75 刃先を防ぎます。 GSFDR2D-024 2.4 4 11 12 50 GSFDR2D-079 7.9 8 37 40 75 GSFDR2D-025 2.5 4 12 13 50 GSFDR2D-080 8 8 37 40 75 特殊表面処理した 特殊表面処理した 特殊表面処理していない ギャッシュ部 ギャッシュ部 ギャッシュ部 GSFDR2D-026 2.6 4 12 13 50 GSFDR2D-081 8.1 10 40 43 90 （コーティング前） （コーティング後） （コーティング後） GSFDR2D-027 2.7 4 12 13 50 GSFDR2D-082 8.2 10 40 43 90 GSFDR2D-028 2.8 4 14 15 50 GSFDR2D-083 8.3 10 40 43 90 GSFDR2D-029 2.9 4 14 15 50 GSFDR2D-084 8.4 10 40 43 90 GSFDR2D-030 3 6 16 18 60 GSFDR2D-085 8.5 10 40 43 90 ■最適化された溝のデザイン GSFDR2D-031 3.1 6 16 18 60 GSFDR2D-086 8.6 10 40 43 90 GSFDR2D-032 3.2 6 16 GSFDR2D-087 8.7 10 40 43 90 最適化された溝のデザインにより、優れた切り屑排出 18 60 GSFDR2D-033 3.3 6 16 18 60 GSFDR2D-088 8.8 10 40 43 90 性と防振性能を両立します。 GSFDR2D-034 3.4 6 16 18 60 GSFDR2D-089 8.9 10 40 43 90 GSFDR2D-035 3.5 6 16 18 60 GSFDR2D-090 9 10 40 43 90 GSFDR2D-036 3.6 6 16 18 60 GSFDR2D-091 9.1 10 40 43 90 GSFDR2D-037 3.7 6 16 18 60 GSFDR2D-092 9.2 10 40 43 90 GSFDR2D-038 3.8 6 16 18 60 GSFDR2D-093 9.3 10 40 43 90 主な用途 GSFDR2D-039 3.9 6 16 18 60 GSFDR2D-094 9.4 10 40 43 90 GSFDR2D-040 4 6 18 20 60 GSFDR2D-095 9.5 10 40 43 90 ■座ぐり加工 ■斜面への加工 ■交差穴加工 ■ネジ下穴加工 ■薄板への加工 ■偏心穴の矯正 GSFDR2D-041 4.1 6 21 23 60 GSFDR2D-096 9.6 10 40 43 90 GSFDR2D-042 4.2 6 21 23 60 GSFDR2D-097 9.7 10 40 43 90 GSFDR2D-043 4.3 6 21 23 60 GSFDR2D-098 9.8 10 40 43 90 GSFDR2D-044 4.4 6 21 23 60 GSFDR2D-099 9.9 10 40 43 90 GSFDR2D-045 4.5 6 21 23 60 GSFDR2D-100 10 10 45 48 90 GSFDR2D-046 4.6 6 21 23 60 GSFDR2D-102 10.2 12 48 51 100 バリ低減 GSFDR2D-047 4.7 6 21 23 60 GSFDR2D-103 10.3 12 48 51 100 バリ低減 GSFDR2D-048 4.8 6 21 23 60 GSFDR2D-105 10.5 12 48 51 100 GSFDR2D-049 4.9 6 21 23 60 GSFDR2D-108 10.8 12 50 53 100 GSFDR2D-050 5 6 24 26 60 GSFDR2D-110 11 12 50 53 100 GSFDR2D-051 5.1 6 24 26 60 GSFDR2D-115 11.5 12 54 58 100 GSFDR2D-052 5.2 6 24 26 60 GSFDR2D-120 12 12 54 58 100 加工例 GSFDR2D-053 5.3 6 24 26 60 GSFDR2D-125 12.5 14 63 70 125 ■パイプ材(STKM)φ6.0穴加工 ■30度傾斜面(S50C)φ10.0穴加工 GSFDR2D-054 5.4 6 24 26 60 GSFDR2D-130 13 14 63 70 125 GSFDR2D-055 5.5 6 24 26 60 GSFDR2D-140 14 14 63 70 125 GSFDR2D-056 5.6 6 24 26 60 GSFDR2D-150 15 16 72 80 125 GSFDR2D-057 5.7 6 24 26 60 GSFDR2D-155 15.5 16 72 80 125 GSFDR2D-058 5.8 6 24 26 60 GSFDR2D-160 16 16 72 80 125 GSFDR2D-059 5.9 6 24 26 60 GSFDR2D-170 17 18 81 90 150 GSFDR2D-060 6 6 27 30 60 GSFDR2D-175 17.5 18 81 90 150 GSFDR2D-061 6.1 8 30 33 75 GSFDR2D-180 18 18 81 90 150 GSFDR2D-062 6.2 8 30 33 75 GSFDR2D-190 19 20 90 100 150 GSFDR2D-063 6.3 8 30 33 75 GSFDR2D-200 20 20 90 100 150 GSFDR2D-064 6.4 8 30 33 75 ※切削条件については裏表紙をご参照ください。 24 25
