3爪スクロールチャック

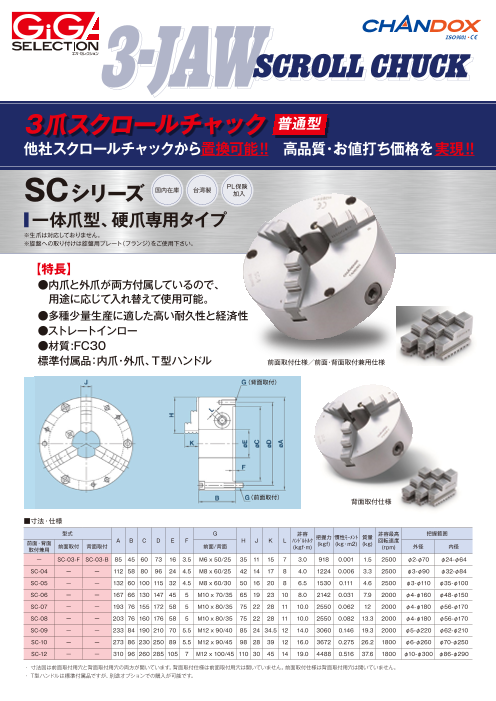

3-JAWSCROLL CHUCK 3爪スクロールチャック 普通型 他社スクロールチャックから置換可能!!　高品質・お値打ち価格を実現!! SCシリーズ 国内在庫 台湾製 PL保険 加入 ■ 一体爪型、硬爪専用タイプ ※生爪は対応しておりません。 ※旋盤への取り付けは旋盤用プレート（フランジ）をご使用下さい。 【特長】 ●内爪と外爪が両方付属しているので、 　用途に応じて入れ替えて使用可能。 ●多種少量生産に適した高い耐久性と経済性 ●ストレートインロー ●材質:FC30 標準付属品：内爪・外爪、T型ハンドル 前面取付仕様／前面・背面取付兼用仕様 （背面取付） （前面取付） 背面取付仕様 ■寸法・仕様 型式 G 許容 許容最高 把握範囲 前面・背面 A B C D E F H J K L ﾊﾝﾄ゙ ﾙﾄﾙｸ 把握力 慣性ﾓｰﾒﾝﾄ 質量 面取付 背面取付 前面/背面 (kgf･m) (kgf) (kg・m2) (kg) 回転速度 取付兼用 前 (rpm) 外径 内径 ー SC-03-F SC-03-B 85 45 60 73 16 3.5 M6 x 50/25 35 11 15 7 3.0 918 0.001 1.5 2500 φ2-φ70 φ24-φ64 SC-04 ー ー 112 58 80 96 24 4.5 M8 x 60/25 42 14 17 8 4.0 1224 0.006 3.3 2500 φ3-φ90 φ32-φ84 SC-05 ー ー 132 60 100 115 32 4.5 M8 x 60/30 50 16 20 8 6.5 1530 0.111 4.6 2500 φ3-φ110 φ35-φ100 SC-06 ー ー 167 66 130 147 45 5 M10 x 70/35 65 19 23 10 8.0 2142 0.031 7.9 2000 φ4-φ160 φ48-φ150 SC-07 ー ー 193 76 155 172 58 5 M10 x 80/35 75 22 28 11 10.0 2550 0.062 12 2000 φ4-φ180 φ56-φ170 SC-08 ー ー 203 76 160 176 58 5 M10 x 80/35 75 22 28 11 10.0 2550 0.082 13.3 2000 φ4-φ180 φ56-φ170 SC-09 ー ー 233 84 190 210 70 5.5 M12 x 90/40 85 24 34.5 12 14.0 3060 0.146 19.3 2000 φ5-φ220 φ62-φ210 SC-10 ー ー 273 86 230 250 89 5.5 M12 x 90/45 98 28 39 12 16.0 3672 0.275 26.2 1800 φ6-φ260 φ70-φ250 SC-12 ー ー 310 96 260 285 105 7 M12 x 100/45 110 30 45 14 19.0 4488 0.516 37.6 1800 φ10-φ300 φ86-φ290 ・ 寸法図は前面取付用穴と背面取付用穴の両方が開いています。背面取付仕様は前面取付用穴は開いていません。前面取付仕様は背面取付用穴は開いていません。 ・ T型ハンドルは標準付属品ですが、別途オプションでの購入が可能です。

3-JAWSCROLL CHUCK 3爪スクロールチャック 普通型 他社スクロールチャックから置換可能!!　高品質・お値打ち価格を実現!! SKシリーズ 国内在庫 台湾製 PL保険 加入 ■ 分割爪型、生爪・硬爪兼用タイプ ※生爪は付属しておりませんので、別途でお買い求め下さい。 ※北川スクロールチャック用生爪が使用できます（ギガ・セレクションSBSタイプの生爪も使用できます）。 ※旋盤への取り付けは旋盤用プレート（フランジ）をご使用下さい。 【特長】●硬爪は、上爪を反転させることで、一つの爪で 　内径把握と外径把握の両方が可能 ●硬爪は重切削、生爪は軽切削・精密加工に最適 ●ストレートインロー ●材質：FC30 前面取付仕様／前面・背面取付兼用仕様 標準付属品：硬爪、T型ハンドル （背面取付） 背面取付仕様 （前面取付） ■寸法・仕様 型式 G 許容 A B C D E F H J K L ﾊﾝﾄ゙ ﾙﾄﾙｸ 把握力 慣性ﾓｰﾒﾝﾄ 質量 許容最高 把握範囲 前面・背面 面/背面 (kgf･m) (kgf) (kg・m2) (kg) 回転速度 取付兼用 前面取付 背面取付 前 (rpm) 外径 内径 SK-04 ー ー 112 58 80 95 24 4.5 M8 x 60/25 47 19 31.5 8 4.5 1224 0.006 3.5 2500 φ3-φ100 φ35-φ93 ー SK-06-F SK-06-B 167 66 130 147 45 5 M10 x 70/35 68 26 39 10 8.0 2142 0.033 8.6 2000 φ8-φ160 φ55-φ150 SK-07 ー ー 193 76 155 172 58 5 M10 x 80/35 82 28 43 11 10.0 2550 0.006 12.8 2000 φ8-φ180 φ62-φ170 ー SK-08-F SK-08-B 203 76 160 176 58 5 M10 x 80/35 82 28 43 11 10.0 2550 0.082 14.1 2000 φ8-φ180 φ62-φ170 SK-09 ー ー 233 84 190 210 70 5.5 M12 x 90/40 93 32 50 12 14.0 3060 0.154 20.4 2000 φ11-φ220 φ70-φ210 SK-10 ー ー 273 86 230 250 89 5.5 M12 x 90/45 102 35 54.5 12 16.0 3672 0.288 26.7 1800 φ12-φ260 φ80-φ250 SK-12 ー ー 310 96 260 285 105 7 M12 x 100/45 118 40 56 14 19.0 4488 0.536 39.3 1800 φ15-φ300 φ90-φ290 ・ 寸法図は前面取付用穴と背面取付用穴の両方が開いています。背面取付仕様は前面取付用穴は開いていません。前面取付仕様は背面取付用穴は開いていません。 ・ T型ハンドルは標準付属品ですが、別途オプションでの購入が可能です。 掲載商品に関するお問い合せはこちら 製造元：CHANDOX PRECISION INDUSTRIAL CO., LTD. 発売元：株式会社ジーネット 〒540-0024　大阪市中央区南新町2-2-5 ●本カタログの記載内容は2024年12月現在のものです。 ●記載の表示価格には消費税が含まれておりません。 ●寸法・仕様・価格等は改良のため予告なく変更または販売を中止する 　場合がございますので、あらかじめご了承願います。 ●本カタログと実際の商品の色は印刷の出力具合によって多少異なる 　場合があります。 GC20240054○T J
