Basic Learning 基礎学習 なるほど！ なっとく！ 電気安全関連試験 概要とQ＆A集 耐電圧試験って なんですか？ 耐電圧試験と絶縁抵抗試験は、 何が違うの？

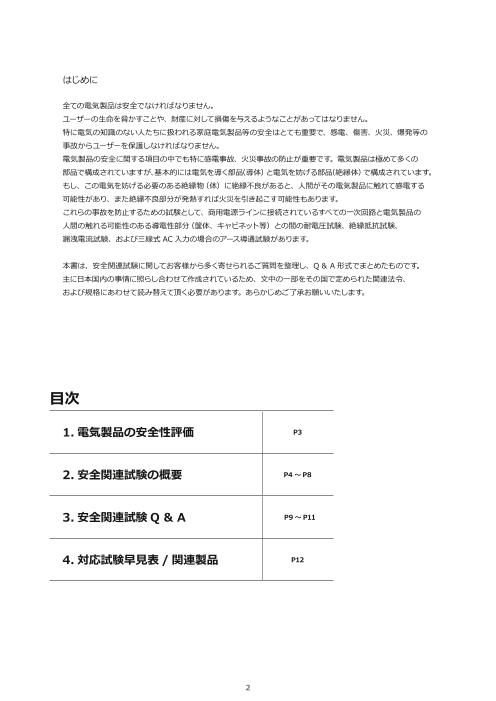

はじめに 全ての電気製品は安全でなければなりません。 ユーザーの生命を脅かすことや、財産に対して損傷を与えるようなことがあってはなりません。 特に電気の知識のない人たちに扱われる家庭電気製品等の安全はとても重要で、感電、傷害、火災、爆発等の 事故からユーザーを保護しなければなりません。 電気製品の安全に関する項目の中でも特に感電事故、火災事故の防止が重要です。電気製品は極めて多くの 部品で構成されていますが、基本的には電気を導く部品（導体）と電気を妨げる部品（絶縁体）で構成されています。 もし、この電気を妨げる必要のある絶縁物（体）に絶縁不良があると、人間がその電気製品に触れて感電する 可能性があり、また絶縁不良部分が発熱すれば火災を引き起こす可能性もあります。 これらの事故を防止するための試験として、商用電源ラインに接続されているすべての一次回路と電気製品の 人間の触れる可能性のある導電性部分（筐体、キャビネット等）との間の耐電圧試験、絶縁抵抗試験、 漏洩電流試験、および三線式 AC 入力の場合のアース導通試験があります。 本書は、安全関連試験に関してお客様から多く寄せられるご質問を整理し、Q ＆ A 形式でまとめたものです。 主に日本国内の事情に照らし合わせて作成されているため、文中の一部をその国で定められた関連法令、 および規格にあわせて読み替えて頂く必要があります。あらかじめご了承お願いいたします。 目次 　1. 電気製品の安全性評価 P3 　2. 安全関連試験の概要 P4～P8 　3. 安全関連試験Q＆A PP9～P11 　4. 対応試験早見表 /関連製品 P12 2

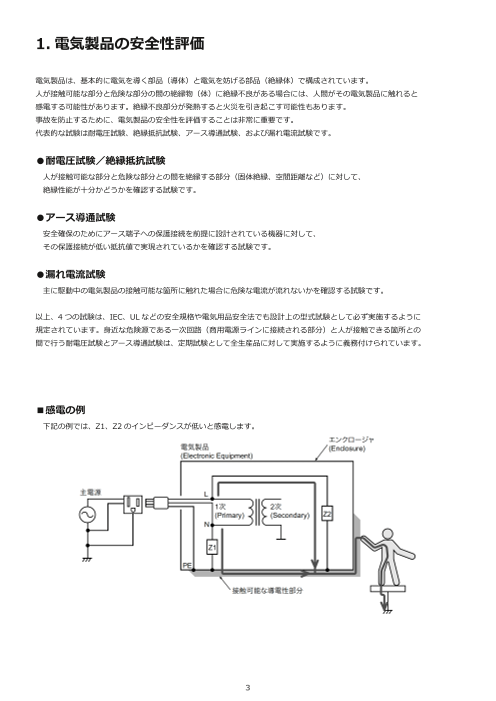

1. 電気製品の安全性評価 電気製品は、基本的に電気を導く部品（導体）と電気を妨げる部品（絶縁体）で構成されています。 人が接触可能な部分と危険な部分の間の絶縁物（体）に絶縁不良がある場合には、人間がその電気製品に触れると 感電する可能性があります。絶縁不良部分が発熱すると火災を引き起こす可能性もあります。 事故を防止するために、電気製品の安全性を評価することは非常に重要です。 代表的な試験は耐電圧試験、絶縁抵抗試験、アース導通試験、および漏れ電流試験です。 ●耐電圧試験／絶縁抵抗試験 　人が接触可能な部分と危険な部分との間を絶縁する部分（固体絶縁、空間距離など）に対して、 　絶縁性能が十分かどうかを確認する試験です。 ●アース導通試験 　安全確保のためにアース端子への保護接続を前提に設計されている機器に対して、 　その保護接続が低い抵抗値で実現されているかを確認する試験です。 ●漏れ電流試験 　主に駆動中の電気製品の接触可能な箇所に触れた場合に危険な電流が流れないかを確認する試験です。 以上、4 つの試験は、IEC、UL などの安全規格や電気用品安全法でも設計上の型式試験として必ず実施するように　 規定されています。身近な危険源である一次回路（商用電源ラインに接続される部分）と人が接触できる箇所との　 間で行う耐電圧試験とアース導通試験は、定期試験として全生産品に対して実施するように義務付けられています。 ■感電の例 　下記の例では、Z1、Z2 のインピーダンスが低いと感電します。 3

2. 安全関連試験の概要 ●耐電圧（絶縁耐力）試験とは？ 耐電圧試験とは電気製品や部品が取り扱う電圧に対して十分 前述の主旨に基づき各国の安全規格は電気製品の製造者に対 な絶縁耐力があるかどうか（絶縁破壊をしないかどうか）を してこれらの試験の中で耐電圧試験を必ず含め、かつ他の 1 確認するための試験です。 種類から 3 種類の試験と組み合わせて試験することを義務づ 全ての電気製品は安全でなければなりません。ユーザーの生 けています。また、製品が安全に設計されているかどうかを 命を脅かすことや、財産に対して損傷を与えるようなことが 確認する型式試験はもとより、安全に製造されているかを確 あってはなりません。特に電気の知識のない人たちに扱われ 認する最終工程での全数試験として義務づけている規格が多 る家庭電気製品等の安全はたいへん重要で、感電、漏電、爆 くあります。 発等の事故からユーザーを保護しなければなりません。 このように耐電圧試験は電気製品の安全性を確保するための 電気製品の安全に関する項目の中でも特に感電事故、漏電事 基本となる試験としての意味があります。その実態は、耐電 故の防止が重要です。電気製品は極めて多くの部品で構成さ 圧試験は絶縁耐力試験とも呼ばれるように、その目的は通常 れていますが、基本的には電気を導く部品（導体）と電気を 取り扱う電圧に対して充分な絶縁耐力があるかどうかを確認 妨げる部品（絶縁体）で構成されています。もし、この電気 することにあります。つまり、絶縁破壊があるもの、または を妨げる必要のある絶縁物に絶縁不良があると、人間がその 絶縁破壊を起こす可能性のある不良品を見つけることです。 電気製品に触れると感電する可能性があり、また絶縁不良部 その方法は、通常取り扱う電圧の 10 倍から 20 倍の交流電 分が発熱すれば漏電を引き起こす可能性もあります。漏電は 圧または直流電圧で、規定された電圧を規定された時間印加 火災事故につながります。 したとき絶縁破壊（オームの法則に従わない急激な電流の増 これらの事故を防止するための試験として、商用電源ライン 加）を起こさなければ、その絶縁物は十分な絶縁耐力を持つ に接続されているすべての一次回路と電気製品の人間の触れ と判断されます。 る可能性のある導電性部分（筐体、キャビネット等）との間 その結果、十分な絶縁耐力があれば製品は感電事故並びに漏 の耐電圧試験、絶縁抵抗試験、漏洩電流試験、および三線式 電事故を防止する上で必要条件を備えていることになります。 AC 入力の場合のアース導通試験があります。 【耐電圧試験の測定原理】 ●試験方法は？ 　絶縁部分が通常印加され得る電圧よりも高い電圧を規定された時間印加し、その間、絶縁破壊を起こすかどうか試験します。 ●判定方法は？ 　試験期間中、絶縁部分を流れる電流が限度値を越えた場合、「絶縁破壊」したとみなされます。 　「絶縁破壊」をしなければ、その絶縁物は十分な絶縁耐力を持つと判断されます。 4

2. 安全関連試験の概要 ●絶縁抵抗試験とは？ 絶縁部分の抵抗値を測定することで絶縁不良を検出します。 吸湿処理した後（しない場合もある）に通常取り扱う電圧の 絶縁破壊を起こすかどうかにより絶縁不良を検出する耐電圧 5 倍から 10 倍の規定された直流電圧を印加して、流れる電 試験とは手段が異なりますが、製品の感電事故と火災事故を 流から抵抗値を測定します。 防止するための必要条件であること、また、絶縁物の機能ま 十分絶縁抵抗値が大きければ製品は感電事故ならびに火災事 たは性能を確認するための試験であるという意味で、目的は 故を防止する上での必要条件を備えていることになります。 耐電圧試験と同じです。 【絶縁抵抗試験の測定原理】 ●試験方法は？ 　多くの場合、吸湿処理した後（しない場合もある）500V 等規定された直流電圧を印加し、流れる電流から抵抗値を測定します。 ●判定方法は？ 　測定の結果、十分絶縁抵抗値が大きければ製品は感電事故ならびに火災事故を防止する上で必要条件を備えていることにな 　ります。電気用品安全法「電気用品の技術上の基準を定める省令　別表八　附表第三　絶縁性能試験では、基礎絶縁は 1M Ω、 　付加絶縁は 2M Ω、強化絶縁は 3M Ωとなっています。 5

2. 安全関連試験の概要 ●アース導通試験とは？ 基礎絶縁とアースへの保護接地で安全性を確保するように設 抵抗値の上限は、0.1 Ω以下とする規格が多く（電圧降下で 計された機器（クラス I 機器）の保護接続の完全性（連続性） 規定している規格もある）、開放電圧（無負荷電圧）は 6 V を試験します。接地連続性試験、アース（グランド）ボンディ 以下または 12 V 以下に制限されているのが一般的です。 ングテストと呼ばれることもあります。 保護接続の連続性が確認されれば、一次回路と接触可能な導 10 A ～ 60 A 程度の電流を 60 秒～数分間流します。 電性部分の間の絶縁が故障して配電系統に故障電流が流れて 電圧を測定することにより抵抗値を測定します。 も、感電を防止する必要条件を備えていると判断できます。 試験電流は配電系統の定格によって決定（配電系統の 1.5 倍、 または 2 倍等）します。 【アース導通試験の測定原理】 ●試験方法は？ 　通常 AC10A ～ 60A 程度の電流を 60 秒～数分間流し、電圧を測定することにより抵抗値を測定します。 　試験電流は配電系統の定格の 1.5 倍、または 2 倍のように決められる事もあります。 ●判定方法は？ 　0.1 Ω以下の抵抗値で判定する規格が多く（電圧降下で規定している規格もある）、開放電圧（無負荷電圧）は 6V 以下 　または 12V 以下に制限されているのが一般的です。 　保護接続の連続性が確認されれば、一次回路と接触可能な導電性部分の間の絶縁が故障し配電系統に故障電流が流れても、　 　感電を防止する必要条件を備えていると判断できます。 6

2. 安全関連試験の概要 ●漏れ電流試験とは？ 機器の接触可能な部分の漏れ電流を測定し、感電の危険がないかを評価する試験です。 漏れ電流試験には、下記の 3 つの試験があります。 ■接触電流 　保護接地していない機器の外装から、人体を模擬したネットワークを通って大地に流れる電流を測定します。 　安全規格等で規定された人体にとって有害な値を超えなければ、感電防止の必要条件を備えていることになります。 ■保護導体電流 　保護接地された機器の保護導体に流れる電流を測定します。その機器の配電系統への適合性を確認する目的もあります。 ■患者漏れ電流 　医用電気機器向けの漏れ電流を測定する試験となり、接触電流、保護導体電流の内容だけでなく、 　特有の試験を行うことがあります。 【漏れ電流試験の代表例】 【人体模擬ネットワーク】 「人」の代わりに人体模擬ネットワークを接続して、ネットワークに流れる電流を測定します。 また、エンクロージャと接地間だけでなく、エンクロージャと電源ライン間やエンクロージャとエンクロージャの間に流れる 接触電流も測定する場合があります。 7

2. 安全関連試験の概要 【保護導体電流測定の代表例】 被試験機器に給電して、通常動作させた状態で保護導体を流れる電流を測定します。 【患者漏れ電流測定の代表例】 漏れ電流試験と耐電圧試験、絶縁抵抗試験の違いは何ですか？ 耐電圧試験や絶縁抵抗試験は被試験物の絶縁物に流れる電流を測定します。 接触電流の試験では人体を模擬したネットワークを介して流れた電流を測定して、保護導体電流の試験では保護導体を流れる 電流を測定します。どの場合も「漏れ電流」という表現が用いられますが、一般的に「漏洩電流試験」や「漏れ電流試験」は、 接触電流、保護導体電流、または患者漏れ電流を測定する試験のことをいいます。 8

3. 安全関連試験Q＆A集 質問4： AC耐電圧試験とDC耐電圧試験とでは 質問１： 耐電圧試験と絶縁抵抗試験は、何が違うの？ 何が変わるの？ 製品の感電事故並びに漏電事故を防止するための必要条件で 絶縁材料の絶縁破壊電圧は、一般にインパルスによる値は高 あること、また絶縁物の機能または性能を確認するための試 く、直流、交流の順に低くなります。交流電圧では誘導損、 験であることでは耐電圧試験と同じです。但し、耐電圧試験 部分放電による温度上昇の影響が大きくなり、周波数が高く は絶縁破壊を起こすかどうかにより絶縁不良を検出しますが なるに連れて破壊電圧は低下していきます。温度上昇の小さ 絶縁抵抗試験は抵抗値を測定することにより絶縁不良を検出 い条件、あるいは温度上昇による特性変化の少ない材料では、 します。その方法は、多くの場合、吸湿処理をした後（しな 電圧の種類によらず、破壊電圧の瞬時値は同じ大きさを示す い場合もある）に通常取り扱う電圧の 5 倍から 10 倍の規定 傾向となります。 された直流電圧を印加し、流れる電流値から抵抗値を測定し 耐電圧試験は通常取り扱う電圧に対して十分な絶縁耐力があ ます。 るかどうか確認する試験のため、基本は取り扱う種類の電圧 その結果、十分絶縁抵抗値が大きければ製品は感電事故並び で行われます。安全規格によっては交流での耐電圧試験の替 に漏電事故を防止する上で必要条件を備えていることになり わりに直流、あるいはインパルスで行って良い場合もありま ます。多くの安全規格では型式試験として絶縁抵抗試験を位 す。一般には AC 耐電圧試験が簡便なため良く選ばれ、容量 置づけ、生産ラインでの全数試験は省かれています。 性電流の回避のために直流か、または部品の消費電力を減少 するためにインパルス試験が選ばれるようです。 質問5： 直流出力の付いた耐圧試験器がありますが、 質問2： なぜ、耐電圧試験を行わなければいけないのですか？ 交流と直流はどう使い分けるのですか？ 全ての電気製品は安全でなければなりません。ユーザーの生 耐電圧試験は基本的に交流で行います。しかし、交流で耐電 命を脅かすことや、財産に対して損傷を与えるようなことが 圧試験を行うとノイズフィルター等の容量成分に大きな電流 あってはなりません。そのために国内外を問わず安全規格が が流れてしまい都合が悪い場合もあります。安全規格によっ あります。耐電圧試験とは絶縁破壊が起こらないことを確か ては交流での耐電圧試験の替わりに直流で行って良い場合も める試験、言い替えれば安全を確かめるために必要な試験で あります。これらの規格では多くの場合、直流試験電圧は す。従って、少なくとも電気製品である以上、安全規格を取 規定の交流試験電圧の尖頭値に等しい値となっています。 得するしないに関わらず製造者の義務として必ず耐電圧試験 但し、一部の安全規格の中には直流回路には直流での試験を を行わなければなりません。 義務づけたものもあります。 質問3： 耐電圧試験には、耐圧試験器を使用しなければ いけないのですか？ 質問6： 絶縁抵抗試験を直流で行うのはなぜですか？ 安全規格の中には耐電圧試験の条件（方法）が必ず規定され 絶縁抵抗試験は被試験物の抵抗値を測定することにより絶縁 ています。（試験器に対する要求事項がある規格もある）従っ 不良を検出します。従って、抵抗成分のみを測定する上で、直 て、それらの条件を満たす試験を行うことができれば耐圧試 流の方が都合が良いためです。 験器である必要はありません。しかし、耐圧試験器は操作さ れる人を安全に保護するため安全性を考慮した設計が行われ ています。従って、出来る限り耐圧試験器をご使用いただい 質問7： 私の作業場は、電源（商用電源）状態があまり良く た方がよいでしょう。例えば洗濯機、冷蔵庫、テレビ等の家 ありません。そのため耐圧試験器の出力波形が歪ん 庭電気製品の絶縁耐力試験設備については、電気用品安全法 でしまいます。波形歪に関して何か規定はありますか？ において以下のような要件が定められています。 ほとんどの安全規格では試験電圧波形に対して” 正弦波形” と （1） 変圧器、電圧調整器及び電圧計（精度が1.5級以上のもの） 規定されています。一般に歪率 5% 程度までの正弦波を正弦 またはこれらを内蔵する絶縁耐力試験機を備えていること 波形とみなします。また、一部の安全規格（ＵＬ１４９２「音響・ （2） 二次電圧がそれぞれの絶縁耐力試験電圧に容易かつ 映像機器および付属品」）では波形に対して次のような規定が 円滑に調整できること あります。 したがって、これらの要件を満たす機器であれば、必ずしも ●正弦波形であり、40 ～70 ヘルツの範囲の周波数であり、 専用の耐圧試験器を使用する必要はありません。 しかも、波形のピーク値が実効値の1.3 倍以上で1.5 倍以下の ※詳細は最新の電気用品安全法関連法令をご確認ください。 もの 9

質問8： 三相の機器の耐電圧試験は三相で行わなくて 質問１2： 良否判定漏れ電流を算出する規定または 良いのですか？ 基準を教えて？ 三相で行う必要はありません。耐電圧試験は、人間が触れる 安全規格では一般に規定の電圧を規定の時間印加した時、絶 可能性のある導電性部分と活電部の間が十分に絶縁されてい 縁破壊なしに耐えなければならないことが要求されていま るかどうかを確認する試験です。従って、機器の構造は関係 す。また絶縁破壊とは急激な電圧の低下、あるいは流れる電 なく、一次電源ラインと触れる可能性のある導電性部分間で 流が急激に増加し、その電流を制御できなくなったとき、す 試験を行います。 なわち、流れる電流の値を一定以下の値にすることができな くなったときに、絶縁破壊が生じたとみなされています。コ ロナ放電または瞬発的に生じるフラッシュオーバは絶縁破壊 質問9： 私の事業所では1000ボルト１分間の耐電圧試験 とみなされません。このように安全規格では漏れ電流の絶対 を、生産性を上げるため1200ボルト１秒間にし 値の規定はなく、絶縁破壊（急激な電圧の低下、あるいは急 て実施しています。このような方法は正しいので 激な電流の増加）なしに耐えることが要求されています。 しょうか？ 従って、通常 0.1mA 程度の電流しか流れないものが 1mA 一部の規格では生産ラインの耐電圧試験において認められて 以上の電流を検出したとすればそれは急激な電流増加として いる場合があり、考え方としては間違いではありません。 絶縁破壊とみなされるでしょうし、たとえ 100mA 以上の電 一般的に耐電圧試験は、規定の電圧を規定の時間印加して絶 流を検出したとしてもオームの法則に従った電流は絶縁破壊 縁破壊が起きないことを確認しますが、これは絶縁物の劣化 とはみなされません。 は電圧と時間の関数として取り扱えるためです。従って、電 このため良否判定基準は通常流れる漏れ電流のバラツキを考 圧を上げて時間を短縮した試験として安全規格でも認められ 慮し、その 2 倍から 10 倍の値を良否判定基準値として設定 ている場合があります。 されることが多いようです。 具体的には一般にライン－シャーシ間に入っているノイズ フィルタの Y コン等の合成静電容量と試験電圧から流れる 質問10： 耐電圧試験と絶縁抵抗試験の試験順序は 電流値を推定するか、あるいは実際に流れる電流値を測定し、 あるのですか？ その 2 倍から 10 倍の 1 ～ 10mA 程度が良否判定基準値と 安全規格の中には耐電圧試験と絶縁抵抗試験の試験順序を規 してよく使用しているようです。 定している場合もあります。規定されている場合は絶縁抵抗 試験を先に行う場合が多いようです。 例えば洗濯機、冷蔵庫、テレビ等の家庭電気製品に対して電 質問１3： 私の使っている耐圧試験器には「**年 **月 気用品安全法に基づく電気用品の技術上の基準、別表第八附 校正済み」というシールが貼ってありますが、 表第三絶縁性能試験では絶縁抵抗試験の後すみやかに絶縁耐 校正って何のことですか？ 力試験を行うことが定められています。また、規格の中には 校正は較正とも書きます。読んで字の如く、正しい値と比較 絶縁抵抗試験を要求していないものもあります。 することです。計器（計測器）は正しい値を示してこそ計器 （計測器）です。身近な所では重さを計る「はかり」があります。 計器に値付けする行為を校正と呼んでいます。電気計器は誤 質問11：漏れ（リーク）電流って何ですか？ 差を持っています。 一般的に絶縁物（体）に電圧を印加したときに流れる電流を 値が仕様に書かれている誤差の中に入っていない場合、調整 漏れ電流と呼んでいます。従って、耐電圧試験、絶縁抵抗試 します。一般的にはこの調整をも含んで校正と呼んでいる所 験、及び漏洩電流試験のときに流れる電流はみな、漏れ電流 もある様です。当社に校正を依頼された場合、機器を仕様内 と呼ばれています。 に調整をし、その校正データ（試験表）を添付し、校正日を いずれの試験でも、この絶縁物に電流が流れると、絶縁物と 捺印した「校正シール」を機器に貼り付けてお客様に返却し しては良い方向ではありません。当然、多くの電流が流れれ ます。校正周期については特に規定がありません。通常、当 ば感電または漏電の危険があります。 社に校正依頼をしてくるお客様は半年または１年のサイクル で校正している様です。 10

質問14： 私の会社では一度も校正を行ったことがありません。 先日、立ち会い検査があって指摘されてしまいま 質問１8： 使う前の始業点検は必要ですか。 した。とりあえず校正する方法はないでしょうか？ また何をすればよいのですか？ 当社の耐圧試験器の出力電圧校正用の高圧電圧計または電流 始業点検は必要です。少なくとも、試験器が大地に接地され 校正器をお買い求めいただければ正しい値と比較することが ていること、高圧テストリードの被覆に割れ、ヒビ、破れ等 できます。但し、試験器は高電圧を発生しますので校正はた がないことなど作業者の安全にかかわることは必ず点検して いへん危険を伴います。また、校正を行うには機器より精度 ください。 の高い校正器が必要です。従って、お買い求めになった代理 また、高電圧側のテストリードの先端と低電圧側のテスト 店または当社に校正を依頼してください。 リードの先端をショートして試験を実行したとき不合格判定 されることを確認してください。この点検で試験器の粗動作 及びテストリードの断線の確認ができます。 また、合格を生じるモデルと不合格を生じるモデルを作成し、 質問15： 校正を行ってもらうにはどうしたら 始業点検時に合格／不合格判定が正しいかを確認すればより 良いのでしょうか？ 信頼できる試験ができるでしょう。または、当社の耐圧試験 当社製品は当社で校正サービスを承っております。 器の出力電圧校正用の高圧電圧計または電流校正器をお買い 当社または購入元にご依頼ください。 求め頂き、始業点検時に確認すれば申し分ないでしょう。 質問19： 毎日の始業点検で、テストリードの断線をチェッ 質問 16： 自分で校正を行うことはできるのでしょうか。 クするよう指示されています。テストリードの先 何か資格が必要ですか。またどのような設備が 端をショート（短絡）する以外に何か良い方法は 必要ですか？ ないでしょうか？ 校正には設備、データ記入書式、技術者が必要です。設備は 試験器の電源を切り、それぞれのテストリードをテスター等 校正を行う機器より精度の高い校正器が必要で、その値はト で導通確認すれば安全に確認できます。被試験物を接続した レーサビリティの確保のため国家標準につながってなければ 場合の漏れ電流値と断線のような状態での漏れ電流値に差が なりません。書式はどの値をどの範囲で管理するかを記述し あるような場合は、下限判定設定を断線検出として用いる事 ていなければなりません。技術者は校正方法を理解し、使用 が出来る場合があります。 機器を熟知していなければなりません。従って、校正をする ための資格は特に必要ありませんがたいへん危険も伴います ので当社にご依頼ください。 質問20： 毎日の始業点検で、テスト判定ＧＯＯＤ（ＰＡＳＳ） ／ＮＧ（ＦＡＩＬ）が正常に判定されているかど うか確認するように作業指示が変更になりました。 質問１7：校正用測定器の校正は？ 誰にでもできる簡単な方法はないでしょうか？ 日本の電気関係の国家標準は電子技術院総合研究所から日本 あらかじめ、合格を生じるモデルと不合格を生じるモデルを 電気計器検定所及び（財）日本品質保証機構（JQA）に供給 用意しておき、それを使って始業点検時に確認する方法が便 され、更に両公共検定機関を通じて民間企業に供給されてい 利でしょう。合格を生じるモデルには不合格判定させる電流 ます。当社の照合用標準器は、国家標準の供給を受ける仲介 値よりも若干小さな電流に相当する抵抗を内蔵させ、不合格 機として、標準室に設置し厳密な精度管理が行われています。 を生じるモデルには不合格判定させる電流値よりも若干大き 校正用標準器は、標準室から各使用部門へ標準を供給する仲 な電流に相当する抵抗を内蔵させます。または、当社の耐圧 介機で、原則として標準室で精度管理を行っています。 試験器の電流校正器をお買い求め頂き、始業点検時に確認す 現場測定器は、製品の確度保証、値付けをする校正器、標準 る方法があります。 器で現場計測器とし精度管理が行われています。 校正は使用部門で行われています。照合用標準器、校正用標 準器、並びに現場測定器の校正周期は、それぞれ機器に適 した 3 ヶ月～ 1 年の間で周期を定め、精度管理を行ってい ます。 11

質問21： 耐電圧試験は高圧を扱い危険なため、いつも恐る 恐る作業をしています。不安を解消する理想的な 作業環境を教えてください。 質問24：絶縁手袋はオプション品にないのですか？ 定期的に校正された試験器を仕様範囲内で正しく使用し、取 当社のオプション製品として、絶縁手袋はご用意致しており 扱説明書の使用上の注意を熟読し、何が危険であるかを熟知 ません。ヨツギ株式会社など高圧用ゴム手袋を取り扱ってい し、事故が起きないように配慮をした後に操作することが必 るメーカーにお問合せください。 要です。 なかでも、 耐電圧試験用品のご紹介 （1）感電防止の電気作業用のゴム手袋を装着する 　　■高圧用ゴム手袋 　■電気用ゴム長靴 （2）試験器を大地に接地する （3）高圧出力時は絶対にテストリードには触れない の 3 点は極めて重要ですの必ず実施しなければなりません。 また、さらに試験器および被試験物周辺には、柵を設けて人 こちらの商品のお問い合わせは下記までお願いいたします。 が近づけないようにするなどの安全対策を十分に施し、安全 お問い合わせ先：ヨツギ株式会社　<URL> http://www.yotsugi.co.jp の維持、管理の徹底がされている作業環境が理想的といえる でしょう。 質問22： 漏れ電流試験と耐電圧試験、絶縁抵抗試験の 質問25： アース導通試験の２端子計測と４端子計測は、 違いは何ですか？ どちらを使えばよいですか？ 耐電圧試験や絶縁抵抗試験は被試験物の絶縁物に流れる電流 アース導通試験の４端子計測は、サンプリング線を接続する を測定します。接触電流の試験では人体を模擬したネット ことにより、試験用の電力線による電圧降下を測定していま ワークを介して流れた電流を測定して、保護導体電流の試験 す。電圧降下を考慮し、正しい測定を行うためには 4 端子で では保護導体を流れる電流を測定します。どの場合も「漏れ 計測を行うか、2 端子の計測で予めオフセット分の抵抗値を 電流」という表現が用いられますが、一般的に「漏洩電流試 測定し、オフセットキャンセル機能をオンして補正するかど 験」や「漏れ電流試験」は、接触電流、保護導体電流、また ちらかで行なう必要があります。 は患者漏れ電流を測定する試験のことをいいます。 質問26： 耐電圧試験、絶縁抵抗試験を連続で行なっている ときに、Fail でない時でも時々試験が止まってし 質問 23：絶縁手袋は何を使えばよいでしょうか？ まいます。なぜでしょうか？ JIS 規格上における定義としては電気絶縁用手袋というカテ 信号線にノイズがのっている可能性があります。 ゴリーとなるかと思われますが、重要なのは絶縁耐圧試験器 検査装置に耐電圧試験器、絶縁抵抗試験器を組み込んで、自 の定格電圧、または使用電圧以上の耐電圧があり感電の危険 動試験を行っている場合、耐電圧試験時に発生するノイズに を抑える事ができるものを用意する必要があります。絶縁耐 注意が必要です。 圧試験器の定格電圧は 5kV 程度のものが多い事かと思われ 耐電圧試験は数キロボルトの高電圧を発生させます。出力 ますが、誤操作で出力してしまう事を想定すると、手袋とし ケーブルの近くに、信号線があると信号線にノイズがのって ては下記の J1 を考慮した方が宜しいかと思われます。 しまい、強制停止やアラームが鳴るなどの不具合につながり 使用者の考え方により決定いただく必要があります。 ます。対策の方法としては、出力ケーブルと信号線を１ヵ所 に束ねず、出来るだけ離しましょう。それでも、動作が不安 定の場合は、耐圧試験器や絶縁抵抗器及び周辺機器の信号線 手袋の種類 クラス 最大使用電圧 V にノイズ対策を施しましょう。 J00 交流又は直流 300V 具体的には、以下のようなノイズ対策があります。 J0 交流 600V 又は直流 750V ①可能な限り信号線は短くする J01 交流又は直流 3500V J1 交流又は直流 7000V ②信号線にシールド対策をほどこす。 ③信号線にコアを接続する などが有効です。 12

質問27：絶縁耐圧試験機を使うにあたって労働安全衛生規則に伴う高圧特別講習や資格がいるのではないか？ 労働安全衛生法に基づく「特別教育」や「公的資格」は法的に必須ではありませんが、 事業者が行うべき「安全衛生教育」は必須という判断が一般的です。 以下に、法的な根拠と、安全衛生責任者として現場に求めるべき管理体制について整理しました。 1. 法的解釈と資格の要否 3. 現場で徹底すべき安全対策（推奨事項） ① 電圧の区分 AC1500V は、労働安全衛生法上 A. 設備的対策（ハードウェア） 「高圧（AC600V 超～ 7000V 以下）」に該当します。 ●インターロック付き遮蔽エリア : ワーク（製品）をエリア 内に入れ、扉を閉めないと高圧が出力されない構造にするの ② 特別教育（安衛則第36条）の適用範囲 が最も確実です。 高圧電気に関する特別教育（安衛則第 36 条第 4 号）は、 ●絶縁マットの敷設 : 作業者の足元に絶縁用ゴムマットを敷く。 主に「高圧の充電電路の敷設、点検、修理、操作」などを対 ●警報表示 : 試験中（高圧出力中）であることが周囲から明 象としています。これは通常、受変電設備や配電線路などの 確にわかるパトライトや表示灯の設置。 電力インフラを扱う作業を想定しています。 B. 管理的対策（ソフトウェア） ③ 耐電圧試験機の扱い ●作業標準書の整備 : 製品検査用の耐電圧試験機は、以下の理由から、一般的に第 　「接続は必ず電源 OFF の状態で行う」 36 条の「充電電路の操作」には該当しないと解釈されます。 　「試験終了後は残留電荷の放電を確認してから触れる」 ●二次側出力である点 : 商用電源（一次側）そのものを扱う 　「異常時の緊急停止手順」 これらを明文化すること。 工事ではなく、試験機によって制御された二次出力を扱って ●保護具の着用 : 絶縁手袋の着用を義務付ける います。 （たとえインターロックがあっても、万が一の漏電や誤動作 ● 安全装置の存在 : インターロックや STOP キー、ゼロク に備えるため）。 ロス投入などの安全回路が組み込まれており、作業者が直接 ●始業前点検 : インターロックや STOP キーが正常に動作す 充電部に触れるリスクが管理されています。したがって、 るか、毎日作業前に確認し記録する。 「電気工事士」の資格や「高圧電気取扱特別教育」の修了は、 試験機のオペレーターには法的に要求されません。 まとめ 法的な「特別教育」や「免許」は不要です。 2. ただし「安全衛生教育」は必須（安衛法第59条） しかし、AC1500V という高電圧を扱う以上、 資格が不要だからといって「誰でも説明なしに触ってよい」 「 社内教育の実施」と「作業手順の遵守」は必須です。 わけではありません。労働安全衛生法第 59 条に基づき、雇 もし事故が起きた場合、「資格が不要だったから教育してい い入れ時および作業内容変更時の安全衛生教育は義務です。 なかった」では安全配慮義務違反を問われます。 AC1500V は感電すれば致死レベルの電圧です。以下の項目 「 特別教育に準ずるレベルの社内教育を行い、 を含む社内認定制度（社内資格）を設けることを強く推奨し 記録を残すこと」 を推奨します。 ます。 13

4. 対応試験早見表 /関連製品 ●価格／対応試験早見表 対応試験項目 AC耐電圧 DC耐電圧 絶縁抵抗 アース導通 漏洩電流 部分放電 クラス 【 マルチ（複数）／ 形名 税抜 税込 A シングル（単一） 】 A TOS9300 ￥504,700 ￥555,170 〇 〇 TOS9301 ￥566,500 ￥623,150 〇 〇 〇 ハ TOS9301PD ￥1,236,000 ￥1,359,600 〇 〇 〇 〇 イ エ マルチ TOS9302 ￥648,900 ￥713,790 〇 〇 ン ド TOS9303 ￥772,500 ￥849,750 〇 〇 〇 〇 TOS9303LC ￥1,081,500 ￥1,189,650 〇 〇 〇 〇 〇 TOS9320 ￥298,700 ￥328,570 4ch 高電圧スキャナ、接触確認機能付き、単体で試験器からの出力を分配可能　 シングル TOS5200 ¥168,000 ¥184,800 〇 マルチ TOS5301 ¥270,000 ¥297,000 〇 〇 ス タ マルチ TOS5302 ¥310,000 ¥341,000 〇 〇 ン ダ シングル TOS7200 ¥110,000 ¥121,000 〇 シングル TOS6200A ¥250,000 ¥275,000 〇 ド シングル TOS6210 ¥380,000 ¥418,000 〇 シングル TOS3200 ¥260,000 ¥286,000 〇 耐電圧・絶縁抵抗・アース導通・漏洩電流・部分放電の グローバルに使える耐電圧・絶縁抵抗試験の 各試験にマルチ対応するオールラウンドプレーヤー スタンダードモデル TOS9300シリーズ TOS5300シリーズ 安全関連試験マルチアナライザ　　 耐電圧/絶縁抵抗試験器 接触電流および保護導体電流の 最大60Aまで規格試験に 最大30Aまでの規格試験に リーズナブルで高性能 各試験に対応 対応した試験器 対応した試験器 TOS7200 TOS3200 TOS6210 TOS6200A 絶縁抵抗試験器　　 リーケージカレントテスタ アース導通試験器 アース導通試験器 菊水電子工業株式会社 本 社 〒 224-0023 横浜市都筑区東山田 1-1-3 TEL（. 045）593-0200 首都圏東営業所 〒 224-0032 横浜市都筑区茅ケ崎中央 6-1 サウスウッド 4F TEL（. 045）482-6458 首都圏南営業所 〒 224-0023 横浜市都筑区東山田 1-1-3 TEL（. 045）593-7543 東 北 営 業 所 〒 981-3133 仙台市泉区泉中央 3-19-1リシュルーブル ST TEL（. 022）374-3441 北関東営業所 〒 330-0801 さいたま市大宮区土手町1-49-8 G・M 大宮ビル 5F TEL（. 048）644-0601 東 海 営 業 所 〒 465-0097 名古屋市名東区平和が丘 2-143 TEL（. 052）774-8600 関 西 営 業 所 〒 564-0063 吹田市江坂町 1-12-38 江坂ソリトンビル 2F TEL（. 06）6339-2203 九 州 出 張 所 〒 812-0039 福岡市博多区冷泉町 7-19 NR ビル 2F TEL（. 092）263-3680 ●2026 年 3 月発行 ー
