省エネ運転を実現する電磁式ドレントラップ

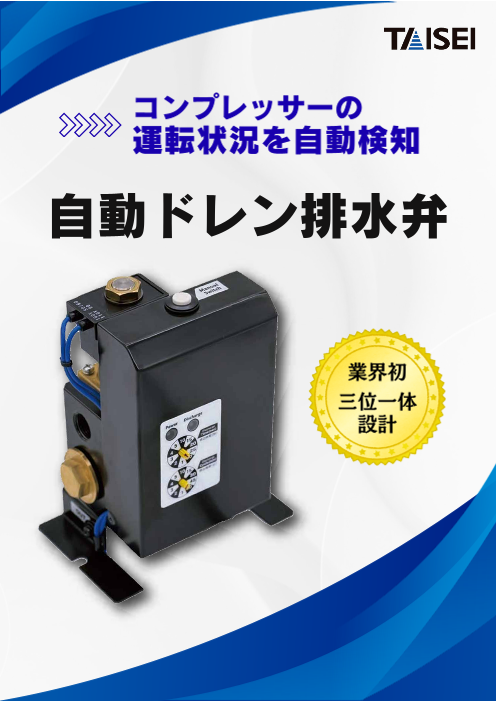

コンプレッサーの 運転状況を自動検知 自動ドレン排水弁 業界初 三位一体 設計

電磁弁・ストレーナ・流路遮断バルブを 業界初 一つの筐体に一体化させたことで、接続箇所が減り、 三位一体 漏れリスクを大幅に軽減させることができました。 また、一体化させたことにより、ストレーナの清掃・ 設計 電磁弁の交換等の保守が容易になりました。 電 磁 弁 流路遮断 バルブ ストレ ー ナ ★省エネ運転機能付★ 入力信号を取込ことにより省エネ運転が可能です。 入力信号受信中は、本器の排出動作が停止します。 コンプレッサーが停止中に、無駄なエアーを排出させません。 タイマー式ドレントラップの弱点を解消しました。 ＜入力信号例＞ ・コンプレッサーのロード・アンロード信号 ・モータ駆動用電磁開閉器の補助接点 （b接点）

導入の効果 エネルギーコストの削減 メンテナンス頻度の低減 設備の安定稼働と長寿命化 コンプレッサーの効率向上 ドレンの適切な管理は、 設備の性能維持と省エネに不可欠です。 排出時間：1～30秒 自動ドレン排水弁は、現場の運転状況に 合わせて排出スケジュールを最適化し、 排出周期：1～60分 無駄なドレン排出を削減することで、 マイコン制御で正確な時間設定。 省エネと設備効率の向上に貢献します。 ドレン量に合わせ自由に設定可能。

仕様一覧 用　　　　　　　　　途 小型コンプレッサー用 中型・大型コンプレッサー用 種　　　　　　　　　別 標準仕様 中圧仕様※ 標準仕様 型　　　　　　　　　式 DH-1 DH-2 DH-3 電　圧　 ・　 周　波　数 AC100V 50/60Hz AC200V 50/60Hz AC100V 50/60Hz AC200V 50/60Hz AC100V 50/60Hz AC200V 50/60Hz AC110V 60Hz AC220V 60Hz AC110V 60Hz AC220V 60Hz AC110V 60Hz AC220V 60Hz 適用コンプレッサーｋＷ 0.2kW～37kWまで 250kWまで 流 　 体 　 温 　 度 －10～60℃ ※凍結無きこと 周 　 囲 　 温 　 度 －20～60℃ 使 　 用 　 圧 　 力 0～1.0MPa 0～1.5MPa 0～1.0MPa ドレン排水能力(0.7MPa時) 約3L / min 約17L / min 管 接 続 口 径 一 次 側 Rc 1/4 Rc 1/2 管 接 続 口 径 二 次 側 Rc 3/8 Rc 1/2 外 　 形 　 寸 　 法 W126 × D86 × H156（㎜） W126 × D86 × H156（㎜） W138 × D91 × H173（㎜） 質　　　　　　　　　　量 1,700g 1,800g 2,330g ・各種継手（下写真）合計5個 ・ホースニップルR1/4外形φ7・・・・・2個 ・ホースニップル ・ホース ・ホースニップルR3/8外形φ7・・・・・2個 　R1/2×外形φ10.5・・・・・ ・・・ 2個 　φ10×φ6.5×500㎜（ウレタン黒） 付 　 　 　 属 　 　 　 品 ・ホースニップルR1/2外形φ7・・・・・1個 ・ホース 　本体一次側用・・・・・・・・・・・1本 ・耐圧ホースφ11×φ6×500㎜ ・・・・2本 　φ15×φ9×500㎜ 本体一次側用・・1本 　φ10×φ6.5×500㎜（ポリウレタン透明） ・ホースバンド・・・・・・・・・・・・4個 ・ホースバンド・・・・・・・・・・・ 2個 　本体二次側用・・・・・・・・・・・1本 ※中圧仕様は、標準仕様と付属品が異なります。 付属品継手（GT15標準仕様） ※AC100V、AC200V仕様共に単相です。異電圧をご希望の場合はご相談ください。 ※電源コード(キャプタイヤ―コード）の長さは2mです。（標準装備） 　 （延長をご希望の場合は、ご相談ください。） ※本製品は、屋内専用です。 　 接続口径 R1/2×1個 接続口径 R3/8×2個 接続口径 R1/4×2個 　防水仕様も対応しております。型番、外観は下記のようになります。 型番表示 GT 15 MP - 1 WP ①オリフィス径 ②圧⼒ ③電圧 ④防水仕様 サイズ ① ② ③ ④ 15（1.5㎜） 無 : 〜 1.0MPa 1 : AC100V 50/60Hz 無 ： 標準仕様 40（4.0㎜） MP : 〜1.5MPa AC110V 60Hz WP： 防水仕様 2 : AC200V 50/60Hz AC220V 60Hz 設置例 防水仕様 IP65相当 ・排出されるドレンにつきましては、法令に従い適切に処理を行ってください。 ・製品の仕様変更により、このカタログと記載内容が異なる場合がございます。予めご了承ください。 ●本社・工場 東京都足立区南花畑4-32-4 大成技研株式会社 TEL：03-3858-8701　FAX：03-3850-4810 ●関西支店 大阪府東大阪市中新開2-6-37 TEL：072-960-4801　FAX：072-960-4802 ●九州出張所 鹿児島県霧島市国分野口西21-31-103 TEL：090-3012-2340
