小型黒体炉　BBZ5シリーズ【放射温度計校正用】

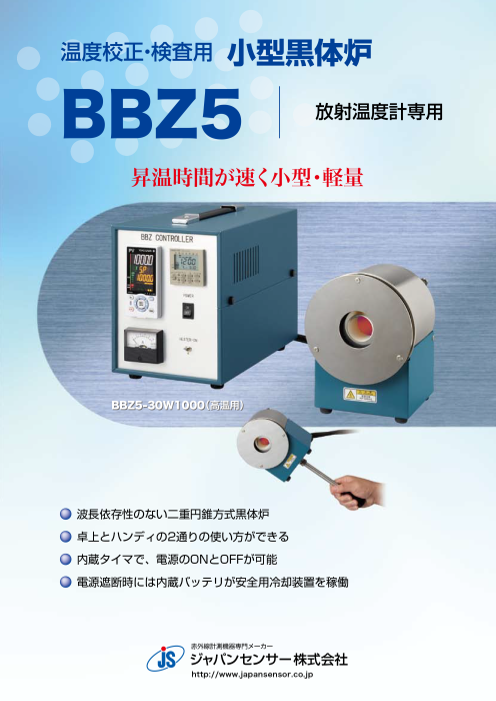

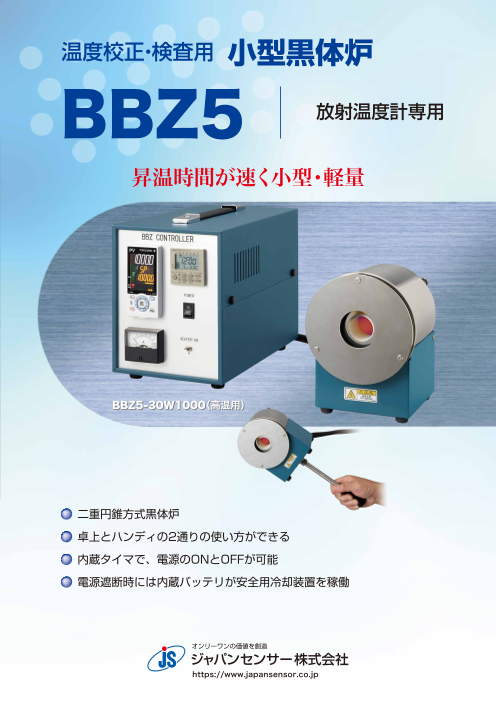

温度校正・検査用 小型黒体炉 BBZ5 放射温度計専用 昇温時間が速く小型・軽量 BBZ5-30W1000（高温用） 二重円錐方式黒体炉 卓上とハンディの2通りの使い方ができる 内蔵タイマで、電源のONとOFFが可能 電源遮断時には内蔵バッテリが安全用冷却装置を稼働 オンリーワンの価値を創造 ジャパンセンサー株式会社 https://www.japansensor.co.jp

小型黒体炉BBZ5 高温用 BBZ5-30W1000 ◎グリップを取付けてハンディ型として使用 低温用 BBZ5-30W500 ◎グリップを取付けてハンディ型として使用

放射温度計校正用黒体炉 二重円錐式を採用しながらも、小型化を実現。 放射温度計の実効波長にかかわらず、ご使用いただけます。 設定温度で安定したときの告知 温度指示値（PV）が赤色から白色に変化し、ブザー音で告知します。 安全対策 通常使用時には、黒体部ケースは安全温度を保持します。ファン停止後に、ヒータがOFFとなります。 異常加熱時には、温度ヒューズでヒータがOFFとなります。 電源スイッチをOFF後、炉心温度が一定温度以下になるまで、ファン、温調器が稼働し、その後、自動停止します。 設定操作性の向上 前面に配置されたキーからの簡単な入力で各種パラメータの設定変更ができます。 ■仕様 型式 BBZ5-30W1000 BBZ5-30W500 温度範囲 100～ 1000℃ 50～ 500℃ 最高使用温度 1050℃ 550℃ 最大昇温時間 約38分（室温～1000℃） 約22分（室温～500℃） 温度精度（卓上使用時）※注1 設定値の±0.1% ± 1.5℃ 設定値の±0.2% ± 1.5℃ 温度精度（ハンディ使用時）※注1 設定値の±0.15% ± 2℃ 設定値の±0.3% ± 2℃ 温度安定性（卓上使用時） ±0.2℃ /30min ± 0.3℃ /30min 温度安定性（ハンディ使用時） ±0.8℃ /30min ± 0.8℃ /30min 放射率 0.99以上 開口径 φ30±1mm 炉心形状 二重円錐形 温度設定分解能 0.1℃ PV／ SP／OUT 選択 アナログ出力 4～ 20mA／ 0～20mA 選択（500Ω負荷追加で0～10V） 精度：温度精度に設定値の±0.5% ± 1℃を加算 警報 自己診断、接点出力 AC240V、1A or DC30V、1A デイリータイムスイッチ 電源ON─OFFの曜日、時間設定 安全対策 ファン停止時アラーム出力、温度ヒューズ内蔵、停電時ファンバッテリー駆動 ケーブル長 黒体ケーブル3m、電源ケーブル3m 電源 AC100V 消費電力 480W 260W 使用周囲温度 0～ 45℃ 使用周囲湿度 20～ 90%RH（結露のないこと） ・黒体部：2.3kg ・黒体部：1.4kg 質量 ・グリップ：0.22kg ・グリップ：0.22kg ・制御部：5.3kg ・制御部：2.8kg ※注1. 周囲温度：23±5℃ にて（アナログ出力は除く）

寸法図（ mm） 高温用黒体部 質量：黒体部 2.3Kg／グリップ 0.22Kg ＜グリップ＞ △ 黒体ケーブル コネクタ M10SW M10 M10ナット ケーブル長 アパーチャ 開口部 50 炉心 ファン φ12 △ 高温用制御器 質量：5.3Kg 電源ケーブル φ35 92 11 100 114 グリップ 16 53 69 30 ケーブル長 168±2 グリップホルダ 170 デイリータイムスイッチ 160 280 出力端子台 ヒューズ 温度 BBZ CONTROLLER ANA ALARM 調整器 ＋ － 10A 電源 黒体コネクタ スイッチ HEAD POWER ヒータ 電流計 ヒータ 電源コネクタ スイッチ AC100V HEATER-ON 高温用： BBZ5-30W1000 低温用黒体部 質量：ヘッドのみ 1.4Kg／グリップ 0.22Kg ケーブル長 ＜グリップ＞ M10SW M10 M10ナット 黒体ケーブル 黒体コネクタ アパーチャ 開口部 86 22 φ12 炉心 ファン 低温用制御器 質量：2.8Kg 電源ケーブル ケーブル長 68 φ35 9 56 130 デイリータイムスイッチ 88 6 75 14±2 120 210 95±2 出力 グリップ 36 グリップホルダ 電源 端子台 ヒューズ 温度 BBZ CONTROLLER 調整器 スイッチ ANA ALARM 3A ＋ － 黒体 電源コネクタ コネクタ HEATER POWER HEAD AC100V ON ヒータ スイッチ 低温用： BBZ5-30W500 オンリーワンの価値を創造 ●このカタログに記載された内容は、改良のため予告なく変更する場合があります。 ジャパンセンサー株式会社 ●お問い合わせは下記まで─ 本　　　社 東京都港区港南２－１２－２７ イケダヤ品川ビル 〒108-0075　TEL.03（6716）8877　FAX.03（6716）8879 E-mail　tokyo@japansensor.co.jp 大阪営業所 大阪市淀川区西中島４－１１－２１　新大阪コパービル４F 〒532-0011 TEL.06（6304）7335　FAX.06（6304）7698 E-mail　osaka@japansensor.co.jp URL　　https://www.japansensor.co.jp/ BBZ5-フ-版202211-01 154±2 φ30±1 110±2 8 175±3 φ30±1 110±3 8 φ7 △ＡＩＲ ＦＬＯＷ △ＡＩＲ ＦＬＯＷ ＲＯＴＡＴＩＯＮ ＲＯＴＡＴＩＯＮ 28 φ13 φ32 86 106 22 214 221 86 106 22 12 200 214 171 12 150 0 φ1 3
