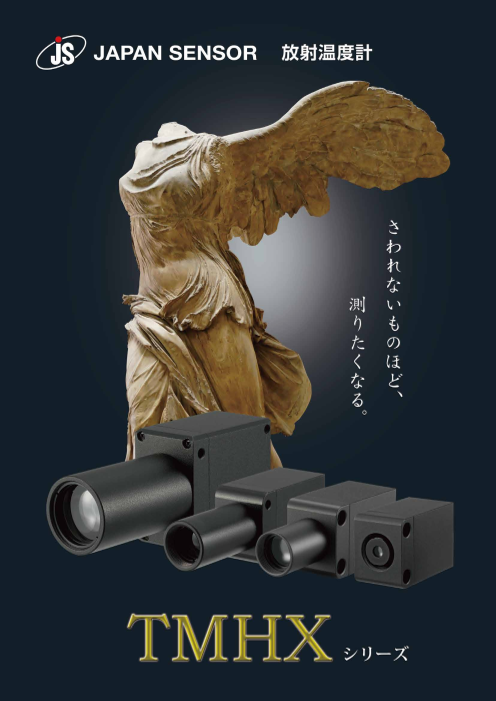

放射温度計TMHX-C シリーズ【汎用・用途別】※デモ機無料貸出中

製品カタログ

創業47年の歴史をもつジャパンセンサーが送る放射温度計の決定版!放射温度計の新世代ベーシックモデルです!

ローコストタイプを手始めに高速応答、微小点、長距離用などの高機能版やガラス測定用やフィルム測定用などの用途別、ランプ加熱やバーナーなどの加熱別などそれぞれの現場や用途に合わせてお使いいただける放射温度計の新世代シリーズです。
※カタログモデル以外にも1台からでも特注・カスタマイズが可能!

自動車メーカー様や半導体メーカー様などに広くご採用いただいております。

●ISO9001認証取得済み
●全ての製品が日本国内での一貫製作
●試験成績書や校正証明書、トレーサビリティ体系図が発行可能

【多数のモデルあり】
■ローコストタイプ :TMHX-CNE
■微小スポットタイプ:TMHX-CSE(最小スポット径:φ0.7mm)
■長距離タイプ   :TMHX-CLE
■高速応答タイプ  :TMHX-CHE(最速1mS)
■超高速応答タイプ :TMHX-CUE(最速0.1mS)
■ガラス測定用   :TMHX-CGE(測定波長:5.0~5.6μm)
■フィルム測定用  :TMHX-CFE(測定波長:3.4μm)
■石英ガラス越し用 :TMHX-CQE(測定波長:2.8~3.9μmなど)
■鏡面測定用    :TMHX-CME
■ランプ加熱用   :TMHX-CPE(測定波長:5.0~6.8μm)
■炎越し用     :TMHX-CVE(測定波長:3.9μm)
■炎検知センサ   :TMHX-CBE(測定波長:4.3μm)

【特長】
■InSb(インジウムアンチモン)センサを新採用。応答速度が速くなり、より安定的に。
■同光軸LED照準機構を採用。照準光を照らしている範囲が、そのまま温度測定している範囲となるため位置合わせがとても簡単。
■IP67相当の構造を採用。悪環境の現場でも設置可能。
■悪環境で測定するためのアクセサリが豊富。

【基本仕様】
■検出素子:InSb(インジウムアンチモン)
■照準:同光軸LED照準方式
■アナログ出力:1点(4~20mA、0~20mA、0~1V、mV/℃切替式)
■RS232C出力:1点(出力スイング幅:約±4V)
■補正機能:放射率補正、センサ補正、反射補正
■構造:IP67相当(出力コネクタ部は除く)
■使用周囲温度:0~50℃
■電源電圧:DC4.7~27V、0.1A max

★デモ機の無料貸出は下記リンクからお申込みください。

このカタログについて

ドキュメント名 放射温度計TMHX-C シリーズ【汎用・用途別】※デモ機無料貸出中
ドキュメント種別 製品カタログ
ファイルサイズ 1.9Mb
登録カテゴリ
取り扱い企業 ジャパンセンサー株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

2色放射温度計 ハンディタイプ【2色】※デモ機無料貸出中
製品カタログ

ジャパンセンサー株式会社

2色放射温度計 Metisシリーズ【2色】※デモ機無料貸出中
製品カタログ

ジャパンセンサー株式会社

放射率測定器 TSS-5X-3
製品カタログ

ジャパンセンサー株式会社

このカタログの内容

Page2

:CE マーキング適合(EMC 指令 EN61326-1:2013、RoHS 指令 EN50581:2012) TMHX-CUE 新開発 InSb(インジウムアンチモン)素子を採用し、世界最速、 0.1mS(0.0001秒)※の超高速応答を実現。 CEマーキング適合。 ※小型版のTMHX-CHE(応答速度 1mS)もございます。 ※常温測定にて TMHX-CNE 充実した機能を搭載した、ニュースタンダードモデル。 CEマーキング適合。 TMHX-CLE アルミボディ採用で堅牢性があり※、 IP67相当の防塵構造。※耐熱性、耐薬品性もアップ。※ 500mmの長距離測定も可能。(0~1350℃) ※全機種共通 TMHX-CSE 標的サイズφ0.7mmの超微小測定ができ、 小さな部品も測定可能。 ※小型版の測定距離100mm、、標的サイズ∅1mm仕様もございます。 上記以外にも、低温金属用、鏡面用、ガラス用、フィルム用、石英ガラス越し用、ランプ加熱用、炎越し用、 炎検知センサなどの多様なバリエーションがあります。詳細はスペックシートをご参照ください。 2/18
Page3

InSb(インジウムアンチモン)素子採用で機能が大幅アップ ダイレクト変換で超高速に測定 従来のサーモパイル素子は、赤外線をいったん熱に変換してから電気信号に変換するため、応答時間が制限されま したが、TMHXシリーズは InSb(インジウムアンチモン)素子を採用することで、赤外線をそのまま電気信号に ダイレクト変換。常温測定にて世界最速の応答時間を実現し、測定時間が大幅に短縮されました。 サーモパイル方式(従来品) 赤外線 熱 熱電対 電圧 TMHXシリーズ 赤外線 ダイレクト変換 電流 TMHX-CHE=1mS(0.001秒) TMHX-CNE/CLE/CSE=10mS(0.01秒) 応答時間 600 1mS 500 400 300 200 100 0 0 1 2 3 4 5 時間(mS) 安定性も大幅アップ 従来のサーモパイル素子使用の TMH91 に比べ、InSb(インジウムアンチモン)素子を採用することで、安定性 が大幅に向上しています(下グラフ参照)。2~6.8μm の短い波長を使用。そのため金属(鉄、SUS、クロム等) の温度測定時に、従来品より2倍近い数値の放射率設定値が期待でき、さらなる安定性が見込めます。 安定性( 代表値) 102 TMHX-CHE 101 TMHX-CNE 100 TMH91 99 98 0 50 100 150 200 スムージング 0.05秒、放射率 1.0 にて 時間(mS) 3/18 温度(℃) 温度(℃)
Page4

使い勝手の良さと堅牢性を追求 同光軸 LED照準方式で位置合わせが簡単 放射温度計はワークの測定部分に測定範囲を合わせるため、センサヘッドから照準光を出し、温度測定範囲を示し ます。その際、測定範囲をワークの測定部分に適切に合わせないと、温度指示値が低めになり正確に測定できません。 TMHX シリーズが採用している「同光軸 LED 照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わ せが簡単にできます。 ※照準光の消灯可。 センサヘッド 同光軸LED照準方式 レーザ 1点照準方式 レーザ照準光 温度測定範囲 センサヘッド 温度測定範囲の中心点のみを示すため、全体の温度測定範囲 が分からない。 センサヘッド レーザ 2点照準方式 LED照準光 レーザ照準光 温度測定範囲の両サイドのみを示すため、全体の温度測定範 温度測定範囲のほぼ全域を示すことができるため、 囲が分からない。またピント位置からずれると、位置の誤差 目で見たままに近い位置合わせが可能。 が大きくなる。 標的サイズ 最小直径 0.7mmの微小スポット測定 TMHX CS は、標的サイズが直径0.7mmと極めて微小なスポットの測定ができます。標的サイズは、0.7mmから 9.0mmまで、用途に合わせてお選びいただけます。 測定実寸法イメージ TMHX-CSE ∅0.7mm TMHX-CNE ∅1.6mm TMHX-CHE ∅3.5mm TMHX-CLE ∅9.0mm アルミボディ採用で IP67 相当の高い耐久性 アルミボディを採用することにより、堅牢性、耐熱性、耐薬品性がアップし、IP67※相当の防塵構造です。従来品 に比べても、体積比で約30%の大幅な小型化も実現。左右対称設計なので、設置もしやすくなりました。 また、ケーブル線を太くし、断線対策も強化しています。 TMH91との比較で 体積比30%減 ※IP67 30mm IEC 規格 IEC60529 に基づいて規定された固形異物、水に対する 電気機器、キャビネットの保護等級表示で、粉塵が内部に侵入する 48.5mm ことを防止し、若干の粉塵の侵入があっても正常な運転を阻害しな い。規定の圧力、時間で水中に浸漬しても有害な影響をうけない。 という「保護の程度」をあらわしています。 4/18
Page5

多彩な使用状況に対応 TMHX シリーズは、温度の表示方法、放射率の入力、データの通信方法など、お客様のご使 用状況に応じて表示設定器、パラメータ設定器などをご用意しております。また、温度計を 単体でご購入いただき、周辺機器、システムをお客様が構築されることもできます。 詳細につきましては、別冊の表示設定器カタログをご参照ください。 表示設定器 TMCX-NDE アナログ出力 RS232C通信 アラーム出力 アナログ出力 放射率入力 ※卓上型TMCX-NLNもあります。 表示設定器 TMCX-HA/HD アナログ出力 アラーム出力 RS232C通信 放射率入力 アナログ出力 RS485通信 ※卓上型TMCX-HLNもあります。 現場型表示設定器 TMCX-TDE アナログ出力 アラーム出力 RS232C通信 microSDカード TMHXの全ての型式との アナログ出力 組み合わせが可能です。 パラメータ設定器 PWCX RS232C通信 電池動作 パラメータ設定セット PWZX パソコンソフトインストール <有償版>PWSX <無償版>PWSX-F RS232C通信 USB-RS232C変換器 PWUX RS232C通信 アナログ出力 温度調節器 データロガ アラーム出力 PLC パソコン 記録計 5/18
Page6

概略仕様 TMHX TMHX TMHX TMHX TMHX TMHX 基本型式 -CNE0500 -CNE0500 -CNE0500 -CUE0500 -CLE1350 -CSE0500 -0035E1.6 -0070E003 -0120E5.5 -0200B007 -0500B009 -0040H0.7 1000℃ 温度範囲 500℃ 0℃ 0~500℃ 0~500℃ 0~1350℃ 0~500℃ 実効波長 2~6.8μm 3~5.6μm 5~6.8μm 標準測定距離 35mm 70mm 120mm 200mm 500mm 40mm 標準標的サイズ ∅1.6mm ∅3.0mm ∅5.5mm ∅8.0mm ∅9.0mm ∅0.7mm 応答時間 10mS(0.01秒)~ 0.1mS(0.0001秒)~ 10mS(0.01秒)~ アナログ出力 4~20mA/0~20mA/0~1V/mV/℃ 切替 アラーム出力 オープンドレイン1点 DC27V、0.2A 通信 RS232C準拠、非絶縁 電源 DC4.7~27V、0.1A max. 豊富なアクセサリ群 シールドケース 取付金具 窓材 エアパージフード エアレスフード 直角ミラー 水冷ジャケット TMSX-A TMAX-A TMDX-A1C TMPX-A1 TMNX-A1 TMLX-A1C TMWX-A1 TMSX-B4 TMAX-B TMDX-15C TMPX-15 TMNX-15 TMLX-15C TMWX-A2 高周波加熱等にお センサヘッドの取付 レンズの汚れ防止 レンズの防塵/光 レンズの 防 塵 / 光路の90°曲げ センサヘッドの冷却 ける、磁界の影響の 路中の埃や煙の エアー不要 低減 パージ 延長ケーブル 分岐ケーブル PWC1用 TMC9用 0~5V/10V アナログ出力用 中継ケーブル 中継ケーブル 変換抵抗 終端コンデンサ フェライトコア TMBX-E05 TMBX-B01 TMBX-A TMBX-R TR-251N TC-105N FC-2032 TR-501N 接続ケーブルの 温度計単体使用時 PWC1(旧機種) TMC9(旧機種) アナログ出力 アナログ出力 電源ノイズ対策用 延長用(5m) の設定器用 との接続用 との接続用 0~5V用 ノイズ対策 e-CON e-CON分岐 0~10V用 6/18
Page7

特徴 汎用品 微小点 長距離:500mm 外観 TMHX TMHX TMHX TMHX TMHX TMHX 型式 -CNE0500 -CNE0500 -CNE0500 -CSE0500 -CSE0500 -CLE1350 -0035E1.6 -0070E003 -0120E5.5 -0100E001 -0040H0.7 -0500B009 1,000℃ 温度範囲 500℃ 0℃ 0 〜 500℃ 0 〜 500℃ 0 〜 1350℃ 実効波長 2.0 〜 6.8 μ 2.0 〜 6.8 μ 5.0 〜 6.8 μ 3.0 〜 5.6 μ 標準測定距離 35mm 70mm 120mm 100mm 40mm 500mm 標準標的サイズ ※注 2 ∅ 1.6mm ∅ 3mm ∅ 5.5mm ∅ 1mm ∅ 0.7mm ∅ 9mm 精度定格 300℃未満:± 3.0℃ 300℃未満:± 3.0℃ 300℃未満:± 3.0℃ ± 5℃ ※注 1 300℃以上:測定値の± 1% 300℃以上:測定値の±1% 300℃以上:測定値の±1% 再現性 ※注 1 ± 0.5℃ ± 2℃ ± 1℃ ± 1℃ 測定分解能 100℃未満:3℃以下 50℃未満:1℃以下 50℃未満:1℃以下 0.5℃以下 ※注 1 100℃以上:1.5℃以下 50℃以上:0.5℃以下 50℃以上:0.5℃以下 0.01 〜 5 秒 0.01 〜 5 秒 0.01 〜 5 秒 0.05 〜 5 秒 (0 〜 95%アナログ出力) (0〜95%アナログ出力) 応答時間 (0 〜 95%アナログ出力) (0 〜 95%アナログ出力) スムージング機能にて スムージング機能にて スムージング機能にて可変設定 スムージング機能にて可変設定 可変設定 可変設定 ※ 3 ウォームアップ 時間 1 分 1 分 3 分 1 分 外形図 HX-C1 HX-C2a HX-D4 HX-C2b 質量 (ケーブルを除く) 80g 85g 190g 90g ケーブル 2m 直出し 2m 直出し 2m コネクタ接続 2m 直出し 使用可能 アクセサリ分類 A B C    B ※ 4 ※注 1 周囲温度:23 ± 5℃   放射率:1.0   スムージング時間:0.05 秒にて ※注 2 標準測定距離以外での標的サイズは光路図を参照。エネルギーレベルで全体の 90% 以上含まれる範囲を示します。 ※注 3 内部レンジ切換時、0.001 秒が加算される場合あり ※注 4 水冷ジャケットは、TMWX-A3 が対応しています。 7/18
Page8

放射温度計 TMHX-C シリーズ 詳細仕様 特徴 高速応答:1mS 超高速応答 :0.1mS ガラス用 外観 TMHX TMHX TMHX TMHX TMHX TMHX TMHX TMHX 型式 -CHE0500 -CHE0500 -CUE0500 -CGE1200 -CGE1200 -CGE2400 -CGE2400 -CGE2400 -0100B3.5 -0200B007 -0200H008 -0180E007 -0500E020 -0150H2.2 -0300H4.5 -1500H020 2000℃ 温度範囲 1000℃ 0℃    0 〜 500℃ 0 〜 500℃ 50 〜 1200℃ 50 〜 2400℃ 実効波長 2.0 〜 6.8 μ m 2.0〜 6.8μm 5.0 〜 5.6 μ m 標準測定距離 100mm 200mm 200mm 180mm 500mm 150mm 300mm 1500mm 標準標的サイズ ※注 2 ∅ 3.5mm ∅ 7mm ∅ 8mm ∅ 7mm ∅ 20mm ∅ 2.2mm ∅ 4.5mm ∅ 20mm 400℃未満: 精度定格 350℃未満:± 3.5℃ 300℃未満:± 3℃   ± 4℃ 300℃未満:± 3℃ 400℃以上: 300℃〜 1200℃未満:測定値の± 1% ※注 1 350℃以上:測定値の± 1% 300℃以上:測定値の± 1% 測定値の± 1% 1200℃以上:測定値の± 2% ※注 5 再現性 ※注 1 ± 1℃ ± 0.5℃ ± 1℃ 測定値の± 0.2% ± 2℃ 50℃未満: 測定分解能 50℃未満:1.5℃以下  4℃以下 100℃未満:1℃以下、 100℃以上:0.5℃以下 ※注 1 50℃以上:0.7℃以下 50℃以上:  3℃以下 0.0001〜 5 秒 0.001 〜 5 秒 0.05 秒〜 5 秒 (0 〜 95%アナ 0.01 秒〜 5 秒 応答時間 (0 〜 95%アナログ出力) ログ出力) (0 〜 95%アナログ出力) (0 〜 95%アナログ出力) スムージング機能にて可変設定 スムージング機 スムージング機能にて可変設定 スムージング機能にて可変設定 ※注 4 能にて可変設定 ※注 3 ウォームアップ 時間 1 分 3 分 1 分 3 分 外形図 HX-C2a HX-D4 HX-C1 HX-D4 質量 (ケーブルを除く) 85g 190g 80g 190g ケーブル 2m 直出し 2m コネクタ接続 2m 直出し 2m コネクタ接続 使用可能 アクセサリ分類 B C A C 周囲温度: 周囲温度:23 ± 5℃  23 ± 5℃ 周囲温度:23 ± 5℃ ※注 1 放射率:1.0 放射率:1.0 放射率:1.0 スムージング時間:0.001 秒にて スムージング時間: スムージング時間:0.05 秒にて  0.0001 秒にて ※注 2 標準測定距離以外での標的サイズは光路図を参照。エネルギーレベルで全体の 90% 以上含まれる範囲を示します。 ※注 3 内部レンジ切換時、0.001 秒が加算される場合あり。 ※注 4 内部レンジ切換時、0.002 秒が加算される場合あり。 ※注 5 2000℃超は精度保証外となります。 8/18
Page9

放射温度計 TMHX-C シリーズ 詳細仕様 特徴 鏡面用 フィルム用 石英ガラス越し ランプ加熱用 炎越し用 炎検知センサ 外観 TMHX TMHX TMHX TMHX TMHX TMHX TMHX TMHX 型式 -CME0250 -CME0250 -CFE0350 -CQE0500 -CQE0500 -CPE1200 -CVE1300 -CBE1500 -0020E004 -0050H003 -0200E012 -0200E011 -0200H004 -0180E007 -0200H4.5 -0300E018 1500℃ 1000℃ 温度範囲 500℃ 0℃ 50 〜 250℃ 80 〜 350℃ 50 〜 500℃ 0 〜 1200℃ 200〜1300℃ 150 〜1500℃ 実効波長 2 〜 6.8 μm 3.4 μ m 3.0〜4.0μm 2.8 〜3.9μm 5.0 〜 6.8μm 3.9 μ m 4.3 μ m 標準測定距離 20mm ※注 5 50mm ※注 5 200mm 200mm 180mm 200mm 300mm 標準標的サイズ ※注 2 ∅ 4mm ∅ 3mm ∅ 12mm ∅ 11mm ∅ 4mm 7mm ∅ 4.5mm ∅ 18mm 300℃未満: 300℃未満: 300℃未満: 300℃未満:± 3℃ 300 〜1200℃未満: 精度定格 ± 3℃ ± 4℃ ± 5℃ ± 4℃ ± 4℃ ± 3℃ ※注 1 300℃以上: 300℃以上: 300℃以上:  測定値の± 1% 規定なし 測定値の±1% 測定値の±1% 1200℃以上: 測定値の± 1.5%  測定値の± 2% 再現性 ※注 1 ± 2℃ ± 1℃ ± 1℃ ± 0.5℃ 測定値の±0.2% ± 0.2℃ ± 5℃ 120℃未満: 100℃未満: 300℃未満: 測定分解能  1℃以下  1℃以下  1℃以下 2℃以下 0.5℃以下 0.5℃以下 1℃以下 ※注 1 120℃以上:  100℃以上: 300℃以上:  0.5℃以下  0.5℃以下  0.5℃以下 0.05秒〜5秒 0.01 〜 5 秒 0.05〜5 秒 0.01 〜 5 秒 0.05 〜 5 秒 0.05 秒〜 5 秒 (0 〜 95% (0 〜 95% (0 〜 95% (0 〜 95% 応答時間 (0 〜 95%アナログ出力) アナログ出力)(0 〜 95%アナログ出力) アナログ出力) アナログ出力)アナログ出力) スムージング機能にて可変設定 スムージング スムージング機能にて可変設定 スムージング スムージング スムージング機 機能にて可変 ※注 3 機能にて可変 ※注 3 機能にて可変 能にて可変 設定 設定 ※注 4 ウォームアップ 時間 3 分 1 分 1 分 3 分 1 分 3 分 1 分 外形図 HX-C1 + 遮光フード HX-D5 HX-C1 HX-C1 HX-D4 HX-C1 HX-D4 HX-C1 質量(ケーブルを除く) 110g 210g 80g 80g 190g 80g 190g 80g ケーブル 2m 直出し 2m コネクタ接続 2m 直出し 2m 直出し 2m コネクタ接続 2m 直出し 2m コネクタ接続 2m 直出し 使用可能 アクセサリ分類 A C A A C A C A 周囲温度:23 ± 5℃ 周囲温度: 周囲温度:23 ± 5℃ 周囲温度: 周囲温度:23 ± 5℃ 周囲温度:23 ± 5℃ 放射率:1.0  23 ± 5℃ 放射率:1.0  23 ± 5℃ ※注 1 放射率:0.05 放射率:1.0 放射率:1.0 放射率:1.0 スムージング時間: スムージング時間: スムージング時間:0.5 秒にて スムージング時間:0.1 秒にて スムージング時間: スムージング時間:  0.5 秒秒にて  0.05 秒にて  0.05 秒にて  1秒にて ※注 2 標準測定距離以外での標的サイズは光路図を参照。エネルギーレベルで全体の 90% 以上含まれる範囲を示します。 ※注 3 内部レンジ切換時、0.001 秒が加算される場合あり。 ※注 4 内部レンジ切換時、0.002 秒が加算される場合あり。 ※注 5 有効測定距離:± 10mm 9/18
Page10

放射温度計 TMHX-C シリーズ 詳細仕様 共通仕様 検出素子 InSb(インジウムアンチモン) 照準 LED 照準(赤) ※照準光の消灯可 アナログ出力(非絶縁) 出力タイプ(切換) 出力有効範囲 出力精度 ※注 1 0 〜 1V 30mV 以上 ± 1.5mV mV/℃ 30mV(30℃)以上 ± 1.5mV 0 〜 20mA 0.2mA 以上 ± 0.02mA 4 〜 20mA 4.0mA 以上 ± 0.02mA 出力 RS232C 出力(RS232C 準拠、非絶縁) 出力スイング幅:約± 4V 通信速度:4800, 9600, 19200, 38400, 57600, 115200 BPS アラーム出力(非絶縁) オープンドレイン 1 点:DC27V、 0.2A ヒステリシス設定幅:0 〜 99.9℃ リセット方式 時間:0.01 〜 10sec 可変 ピークホールド (選択) 放電:時間 0.01 〜 10sec、レベル 0.2 〜 1.0 保証範囲:0.3 〜 1.0 ※注 2 放射率補正 設定範囲:0.050 〜 1.000(設定分解能 0.001)  ◎反射補正機能付き センサ補正機能 スパン:0.500 〜 2.000、 ゼロ:− 50 〜+ 50℃ 温度表示 なし ケーブル長 2m(標準) 構造 防塵(IP67 相当) 出力コネクタ部は除く 使用周囲温度 0 〜 50℃ ※注 3 使用周囲湿度 30 〜 85% RH(結露のないこと) 保存周囲温度 − 15 〜 70℃ ※注 3 電源電圧 DC4.7 〜 27V、0.1A max.    :CE マーキング適合(EMC 指令 EN61326-1:2013、RoHS 指令 EN50581:2012) ※注 1:精度定格(温度)に上記出力精度 ( 静的誤差 ) が加算される ※注 2:TMHX-CME のみ保証範囲:0.05 〜 1.0 ※注 3:TMHX-CME250-0020E004 のみ使用周囲温度 0 〜 70℃、保存周囲温度− 15 〜 80℃ -00 2m(標準) 0 0 〜 1V(標準) 型式オプション アナログ電圧出力 ケーブル長 -05 5m 5 0 〜 5V(抵抗内蔵型) (標準型式の末尾に数字を追加) mV/℃ 4 〜 20mA 0 〜 20mA -10 10m 切替可 1 0 〜 10V(抵抗内蔵型) 10/18
Page11

放射温度計 TMHX-C シリーズ 詳細仕様 動作 アラーム出力動作 測定温度 モード No. モード名 ⇦ 低温  アラーム L 設定値       アラーム H 設定値  高温⇨ 1 上限 ON 2 上限 OFF 3 下限 ON 4 下限 OFF 5 上下限内 ON 6 上下限内 OFF 7 エラー ON 8 エラー OFF ・エラー時:内部電圧異常 ON ピークホールド動作 ホールド時間 ホールド時間 ホールド時間 ホールド出力 ピークホールド(時間リセット) 入力 時間 放電時間 1.0 ホールド出力 放電レベル ピークホールド(放電リセット) 入力 0 時間 スムージング動作 スムージング 入力信号 時間 11/18 入力値 入力値 入力値
Page12

放射温度計 TMHX-C シリーズ 詳細仕様 光路図 ※エネルギーレベルで全体の 90% 以上含まれる範囲を示します。 ∅14 TMHX-CNE0500 ∅5 ∅5 ∅9 -0035E1.6 ∅1.6 ∅18 ∅13 TMHX-CNE0500 ∅5 ∅4 ∅7 -0070E003 ∅3 ∅13 TMHX-CNE0500 ∅5 ∅5.5 ∅9 -0120E5.5 ∅5.5 ∅17.8 ∅7.6 ∅9.4 ∅13.6 ∅4.3 ∅5.2 TMHX-CSE0500 -00100E001 ∅1 ∅35 ∅23 ∅24 TMHX-CSE0500 ∅12 ∅13 -0040H0.7 ∅0.7 ∅19 ∅13 ∅8 ∅12 TMHX-CHE0500 -0100B3.5 ∅3.5 ∅17 ∅13 ∅12 ∅10 ∅9 ∅12 TMHX-CHE0500 -0200B007 ∅7 ∅22 ∅23 ∅15 TMHX-CUE0500 -0200H008 ∅8 35 0 20 40 50 60 70 80 100 120 150 200 250 300 測定距離(mm) ∅75 ∅66 ∅58 ∅49 ∅40 ∅31 ∅13 ∅23 TMHX-CLE1350 ∅12 ∅10 ∅14 -0500B009 ∅9 0 200 400 500 600 800 1000 1200 1400 1600 1800 2000 測定距離(mm) 12/18
Page13

放射温度計 TMHX-C シリーズ 詳細仕様 光路図 ※エネルギーレベルで全体の 90% 以上含まれる範囲を示します。 ∅33 ∅25 ∅9 ∅17 TMHX-CGE1200 ∅7.5 ∅7.3 -0180E007 ∅47 ∅7 ∅37 TMHX-CGE1200 ∅7 -0500E020 ∅22 ∅16 ∅11 ∅18 ∅26 ∅20 TMHX-CGE2400 ∅9 -0150H2.2 ∅2.2 ∅23 ∅17 ∅11 ∅14 ∅23 TMHX-CGE2400 -0300H4.5 ∅4.5 150 0 50 100 180 200250 300 400 500 600 800 1000 ∅49 ∅35 ∅23 ∅22 ∅21 TMHX-CGE2400 -1500H020 ∅20 0 500 1000 1500 2000 2500 ∅22 ∅32 ∅42 TMHX-CFE0350 ∅9 ∅11 -0200E012 ∅12 ∅43 ∅23 ∅30 ∅14 ∅17 TMHX-CQE0500 -0200H004 ∅4 ∅21 ∅30 ∅39 TMHX-CQE0500 ∅9 ∅10 -0200E011 ∅11 ∅17 ∅25 ∅33 TMHX-CPE1200 ∅7.5 ∅7.3 ∅9 -0180E007 ∅7 ∅43 ∅22 ∅31 ∅14 ∅18 TMHX-CVE1300 -0200H4.5 ∅4.5 ∅79 ∅61 ∅36 TMHX-CBE1500 ∅9 -0300E018 ∅18 0 50 100 180 200250 300 400 500 600 800 1000 測定距離(mm) ∅20 ∅5.6 ∅4.8 ∅6.4 TMHX-CME0250 ∅7 ∅8 TMHX-CME0250 -0050H003 -0020E004 ∅3 ∅4 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 測定距離(mm) 測定距離(mm) 13/18
Page14

放射温度計 TMHX-C シリーズ 詳細仕様 センサヘッド外形図( mm) HX-C1 測定距離 48.5 17 24 4 ケーブル長(標準2m) 18 6 12 12 1 8 接続ケーブル レンズ 取付穴 2-∅3.5 ザクリ ∅6 深さ3 16 質量:80g(センサヘッド部)、150g(ケーブル部) HX-C2a HX-C2b 測定距離 72.5 24 測定距離 72.5 24 24 48.5 17 12 12 36 48.5 17 12 12 4 4 取付穴 取付穴 2-∅3.5 ザクリ ∅6 深さ3 16 2-∅3.5 ザクリ ∅6 深さ3 16 質量:85g(センサヘッド部) 質量:90g(センサヘッド部) HX-C2a/HX-C2b 共通ケーブル 17 ケーブル長(標準2m) 18 6 1 8 質量:150g(ケーブル部) HX-D4 測定距離 104 44 53 51 5 42 15 15 レンズ 鏡筒 取付穴 30 3-∅3.5 ザクリ ∅6 深さ3 ケーブル長(標準2m) 18 1 8 ヘッドコネクタ 接続ケーブル 質量:190g(センサヘッド部)、160g(ケーブル部) 14/18 15 ∅20 15 46 ∅29.8 20 20 23 17.6 30 ∅7 6 33 ∅7 ∅7 ∅20 42 24.5 15 ∅15 20 24.524.5 22.7 17.6 17.6 30 30
Page15

放射温度計 TMHX-C シリーズ 詳細仕様 センサヘッド外形図( mm) HX-C1+遮光フード 24 測定距離 12 12 25 48.5 17 4 ケーブル長(標準2m) 18 6 1 8 接続ケーブル 遮光フード 取付穴 TMFX-10-25 2-∅3.5 ザクリ ∅6 深さ3 16 レンズ 質量:80g(センサヘッド部)、30g(遮光フード TMFX-10-25)、150g(ケーブル部) HX-D5 測定距離 104 44 53 51 1 5 42 2 ケーブル長(標準2m) 18 1 8 ヘッドコネクタ ヘッドコネクタ 接続ケーブル 6 レンズ 鏡筒 取付穴 15 15 遮光板 3-∅3.5 ザクリ ∅6 深さ3 30 TMVX-25-50 質量:210g(センサヘッド部)、160g(ケーブル部) 結線図(温度計単体使用の場合) アナログ出力 電源電圧 センサヘッド TMHX 接続ケーブル 出力コネクタ 0~1V 4.7V以上  e-CON 8P 0~5V 8V以上 0~10V 13V以上 アカ mV/℃ 4.7V以上 DC+IN DC+4.7 4~20mA 終端抵抗に 3.3V ~27V 0~20mA よる 外部照準 TXD キ RXD 入力 GND クロ GND RS232C アラーム SG 出力 RXD ダイ TXD アナログ シロ 外部照準 出力 の場合 ミドリ DC+2  R 負荷 ムラサキ ~27V アナログ出力 アラーム出力の場合 A.GND アオ 0~5Vまたは0~10V出力の場合:取付 0~5V変換抵抗(TR-251N) 0~10V変換抵抗(TR-501N) 15/18 15 ∅18 ∅86 23 ∅29.8 20 6 33 42 ∅15 22.7 46 ∅7 24.5 ∅7 24.5 17.6 30
Page16

放射温度計 TMHX-C シリーズ 詳細仕様 アクセサリ 取付金具 TMAX-A 取付金具 TMAX-B センサヘッドの取付 アクセサリ分類:A, B センサヘッドの取付 アクセサリ分類:C t 2.0 質量:45g ∅4 穴 2-10×4長穴 2-∅4穴 穴 穴 4 5 24 20 24 4-C 4 8 14 2 2 12 54 3 2-C ∅4 穴 6 4 20 4-C ∅4穴 6.5 42 90 ° 穴 3-10×4長穴 90° t 2.0 37 32 78 32 質量:85g 窓材 TMDX-A1C / TMDX-15C / TMDX-25C エアーパージフード TMPX-A1 / TMPX-15 / TMPX-25 レンズの汚れ防止 レンズの防塵/光路中の埃や煙のパージ ∅4 チューブフィッティング 窓材 計装エア入口 B C C ナット Oリング D 型式 A B C D アクセサリ分類 型式 A B C D E F アクセサリ分類 TMDX-A1C ∅20.5 7 12 M16P2 A TMPX-A1 ∅18 ∅10 35 40 M16P2 24.5 A TMDX-15C ∅20.5 7 10 M16P0.75 B TMPX-15 ∅20 ∅17 50 53 M16P0.75 27 B TMDX-25C ∅30.5 9 12 M26P0.75 C TMPX-25 ∅30 ∅25 75 79 M26P0.75 32 C エアレスフード TMNX-A1 / TMNX-15 / TMNX-25 直角ミラー TMLX-A1C / TMLX-15C / TMLX-25C レンズの防塵/エアー不要 光路の90°曲げ しぼり A 反射ミラー 回転固定ネジ B 回転 B C Oリング C F 窓材 型式 A B C D アクセサリ分類 型式 A B C D E F G 光路長 アクセサリ分類 TMNX-A1 ∅28 50 54.5 M16P2 A TMLX-A1C 23.8 20 5 14.9 M16P2 34 29.8 34.9 A TMNX-15 ∅40 70.5 73.5 M16P0.75 B TMLX-15C 23.8 20 3 14.9 M16P0.75 34 29.8 34.9 B TMNX-25 ∅66 107 112.5 M26P0.75 C TMLX-25C 36 30 5 22 M26P0.75 50 45 52 C 16/18 50 7 20 6 4 A A 3 8 27 D D 16 33 13 39 A 59 16.6 B F E D E G
Page17

放射温度計 TMHX-C シリーズ 詳細仕様 アクセサリ シールドケース TMSX-A シールドケース TMSX-B4 高周波加熱等における、 アクセサリ分類:A, B 高周波加熱等における、 アクセサリ分類:C 磁界の影響の低減 磁界の影響の低減 質量:100g 取付穴 センサヘッド 2-∅6.2穴 質量:65g 取付穴 センサヘッド 2-∅6.2穴 21 穴 ∅ 13 5.5 16 6.5 26 ±0.5 52 ±0.5 32 ±0.5 58 ±0.5 水冷ジャケット TMWX-A1 / TMWX-A2 / TMWX-A3 エアコントローラ センサヘッドの冷却 器内パージ用エア入口 ∅4 チューブフィッティング 4×2.5チューブ用 計装エア入口 センサヘッド ドライエア(結露防止用) 測定距離 9 ナット 水冷用フード(別売) 42 42 12 B A 冷却水入口 取付ネジ 6×4チューブ用 取付金具 4-M3深さ4 0.5MPa Max TMAX-B(別売) 冷却水出口 型式 A B アクセサリ分類 水冷用フード 6×4チューブ用 TMWX-A1 62 35 A TMPX-10W TMWX-A2 86 50 B ※ TMPX-15W ※TMHX-CLEは除く TMWX-A3 98 50 TMHX-CLE TMPX-15W 水冷ジャケット TMWX-B4 冷却水入口 6×4チューブ用 センサヘッドの冷却 アクセサリ分類:C 0.5MPa Max ∅4 チューブフィッティング 冷却水出口 計装エア入口 センサヘッド 6×4チューブ用 ナット 9 測定距離 水冷用フード TMPX-25W(別売) 48 80 9 42 取付ネジ 取付金具 4-M3深さ4 エアコントローラ 器内パージ用エア入口 TMAX-B(別売) 4×2.5チューブ用 ※写真はイメージです。 ドライエア(結露防止用) 17/18 40 ±0.5 38.4 ±0.5 ∅34 32 20 ∅22 24 7.5 33 7.5 33 11.7 31 56 ±0.5 8.5 48 54.4 ±0.5 33 8.5 64 10.2 36
Page18

放射温度計 TMHX-C シリーズ 詳細仕様 アクセサリ 延長ケーブル TMBX-E05 分岐ケーブル TMBX-B01 接続ケーブルの延長用(5m) アクセサリ分類:A, B, C アクセサリ分類:A, B, C e-CONメス/ e-CONオス 質量:390g 質量:85g TMC9 用中継ケーブル TMBX-R PWC1 用中継ケーブル TMBX-A 表示設定器TMC9(旧機種) パラメータ設定器PWC1(旧機種) アクセサリ分類:A, B, C との接続用 との接続用 アクセサリ分類:A, B, C 質量:12g 質量:16g 0 〜 5V / 10V 変換抵抗 TR-251N / TR-501N アナログ出力用終端コンデンサ TC-105N アナログ出力 アクセサリ分類:A, B, C アナログ出力ノイズ対策 アクセサリ分類:A, B, C 0〜 5V用(TR-251N) アナログ信号受信端に接続 0〜10V用(TR-501N) 0〜20mAを電圧に変換 質量:0.5g 質量:0.5g フェライトコア FC-2032 黒体塗料 JSC-3 号 電源ノイズ対策用 アクセサリ分類:A, B, C ワークに塗布し放射率を アクセサリ分類: 接続ケーブルの温度計側に取付け 0.94に高める A, B, C 質量:23g 内容量:120mℓ ●このカタログに記載された内容は、改良のため予告なく変更する場合があります。 赤外線計測機器専門メーカー ジャパンセンサー株式会社 ●お問い合わせは下記まで─ 本   社 東京都港区港南 2-12-27 イケダヤ品川ビル       〒 108-0075 TEL.03(6716)8877  FAX.03(6716)8879       E-mail tokyo@japansensor.co.jp 大阪営業所 大阪府大阪市淀川区西中島 3-8-15 新大阪松島ビル 2F       〒 532-0011 TEL.06(6304)7335  F AX.06(6304)7698       E-mail osaka@japansensor.co.jp       URL   http://www.japansensor.co.jp 18/18
