放射温度計 TMHX-TME【低温金属用】※デモ機無料貸出中

製品カタログ

金属の温度測定に特化した放射温度計で、しかも50℃から測定可能にした低温金属測定用モデルです!

従来難しいとされていた金属を50℃から測定可能にしたモデルで、高速応答(0.001秒)にも対応。
さらに石英ガラスを透過する波長を採用しているため、ビューポート越しの温度測定も得意です。

はんだ付け、真空チャンバー内の金属、鏡面ローラー、レーザー加工、誘導加熱時の温度測定など多岐にわたるテーマにおいて大手企業様にご採用いただいております。

100℃以下で安定した測温をする為の遮光フード(別売)もあります。
充実したアクセサリを利用することで、設置環境がより大きく拡がります。

●ISO9001認証取得済み
●全ての製品が日本国内での一貫製作
●試験成績書や校正証明書、トレーサビリティ体系図が発行可能

【特長】
■測定波長:1.95~2.6μm
■温度範囲:50~600℃
■同光軸LED照準機構を採用。照準光を照らしている範囲が、そのまま温度測定している範囲となるため位置合わせがとても簡単。
■IP67相当の構造を採用。悪環境の現場でも設置可能。
■悪環境で測定するためのアクセサリが豊富。

【基本仕様】
■検出素子:InGaAs
■照準:同光軸LED照準方式
■アナログ出力:1点(4~20mA、0~20mA、0~1V、mV/℃切替式)
■RS232C出力:1点(出力スイング幅:約±4V)
■測定分解能:100℃未満/2℃以下、100℃以上/0.5℃以下
■補正機能:放射率補正、センサ補正、反射補正
■構造:IP67相当(出力コネクタ部は除く)
■使用周囲温度:0~50℃
■電源電圧:DC4.7~27V、0.1A max

★デモ機の無料貸出は問合せフォームからお申込みください。

このカタログについて

ドキュメント名 放射温度計 TMHX-TME【低温金属用】※デモ機無料貸出中
ドキュメント種別 製品カタログ
ファイルサイズ 653.8Kb
登録カテゴリ
取り扱い企業 ジャパンセンサー株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

2色放射温度計 ハンディタイプ【2色】※デモ機無料貸出中
製品カタログ

ジャパンセンサー株式会社

2色放射温度計 Metisシリーズ【2色】※デモ機無料貸出中
製品カタログ

ジャパンセンサー株式会社

放射率測定器 TSS-5X-3
製品カタログ

ジャパンセンサー株式会社

このカタログの内容

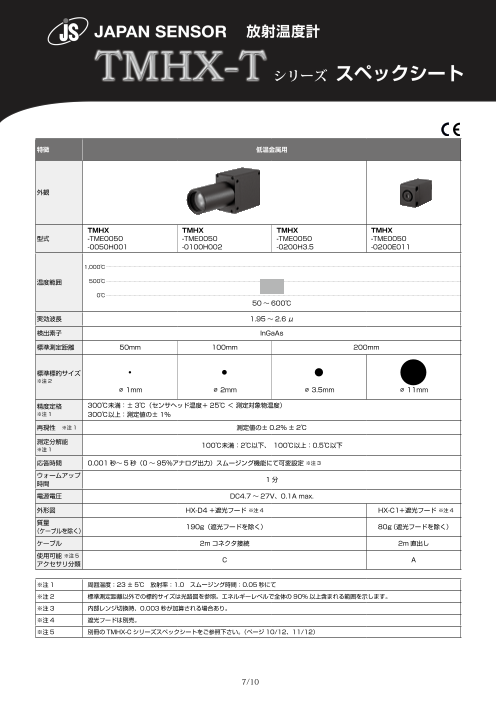

Page1

特徴 低温金属用 外観 TMHX TMHX TMHX TMHX 型式 -TME0050 -TME0050 -TME0050 -TME0050 -0050H001 -0100H002 -0200H3.5 -0200E011 1,000℃ 温度範囲 500℃ 0℃ 50 〜 600℃ 実効波長 1.95 〜 2.6 μ 検出素子 InGaAs 標準測定距離 50mm 100mm 200mm 標準標的サイズ ※注 2 ∅ 1mm ∅ 2mm ∅ 3.5mm ∅ 11mm 精度定格 300℃未満:± 3℃(センサヘッド温度+ 25℃ < 測定対象物温度) ※注 1 300℃以上:測定値の± 1% 再現性 ※注 1 測定値の± 0.2% ± 2℃ 測定分解能 100℃未満:2℃以下、 100℃以上:0.5℃以下 ※注 1 応答時間 0.001 秒〜 5 秒(0 〜 95%アナログ出力)スムージング機能にて可変設定 ※注 3 ウォームアップ 時間 1 分 電源電圧 DC4.7 〜 27V、0.1A max. 外形図 HX-D4 +遮光フード ※注 4 HX-C1+遮光フード ※注 4 質量 (ケーブルを除く) 190g(遮光フードを除く) 80g(遮光フードを除く) ケーブル 2m コネクタ接続 2m 直出し 使用可能 ※注 5 アクセサリ分類 C A ※注 1 周囲温度:23 ± 5℃ 放射率:1.0 スムージング時間:0.05 秒にて ※注 2 標準測定距離以外での標的サイズは光路図を参照。エネルギーレベルで全体の 90% 以上含まれる範囲を示します。 ※注 3 内部レンジ切換時、0.003 秒が加算される場合あり。 ※注 4 遮光フードは別売。 ※注 5 別冊の TMHX-C シリーズスペックシートをご参照下さい。(ページ 10/12、11/12) 7/10
Page2

放射温度計 TMHX-T シリーズ 詳細仕様 共通仕様 照準 LED 照準(赤) ※照準光の消灯可 アナログ出力(非絶縁) 出力タイプ(切換) 出力有効範囲 出力精度 ※注 0 〜 1V 30mV 以上 ± 1.5mV mV/℃ 30mV(30℃)以上 ± 1.5mV 0 〜 20mA 0.2mA 以上 ± 0.02mA 4 〜 20mA 4.0mA 以上 ± 0.02mA 出力 RS232C 出力(RS232C 準拠、非絶縁) 出力スイング幅:約± 4V 通信速度:4800, 9600, 19200, 38400, 57600, 115200 BPS アラーム出力(非絶縁) オープンドレイン 1 点:DC27V、 0.2A ヒステリシス設定幅:0 〜 99.9℃ リセット方式 時間:0.01 〜 10sec 可変 ピークホールド (選択) 放電:時間 0.01 〜 10sec、レベル 0.2 〜 1.0 保証範囲:100℃未満:0.3 〜、100℃以上:0.05 〜 放射率補正 設定範囲:0.050 〜 1.000(設定分解能 0.001)  ◎反射補正機能付き センサ補正機能 スパン:0.500 〜 2.000、 ゼロ:− 50 〜+ 50℃ 温度表示 なし ケーブル長 2m(標準) 構造 防塵(IP67 相当) 出力コネクタ部は除く 使用周囲温度 0 〜 50℃ 使用周囲湿度 30 〜 85% RH(結露のないこと) 保存周囲温度 − 15 〜 70℃ 電源電圧 DC4.7 〜 27V、0.1A max.    :CE マーキング適合(EMC 指令 EN61326-1:2013、RoHS 指令 EN50581:2012) ※注:精度定格(温度)に上記出力精度 ( 静的誤差 ) が加算される -00 2m(標準) 0 0 〜 1V(標準) 型式オプション アナログ電圧出力 ケーブル長 -05 5m mV/℃ 5 0 〜 5V(抵抗内蔵型) (標準型式の末尾に数字を追加) 4 〜 20mA 0 〜 20mA -10 10m 切替可 1 0 〜 10V(抵抗内蔵型) 8/10
Page3

放射温度計 TMHX-T シリーズ 詳細仕様 光路図 ※エネルギーレベルで全体の 90% 以上含まれる範囲を示します。 ∅19 ∅21 ∅10 ∅11 TMHX-TME0050 -0050H001 ∅1 ∅21 ∅24 ∅12 ∅13 TMHX-TME0050 -0100H002 ∅2 ∅29 ∅22 ∅18 ∅23 ∅13 ∅16 ∅9 ∅10 TMHX-TME0050 --0200H3.5 ∅3.5 ∅39 ∅30 ∅21 ∅9 ∅10 TMHX-TME0050 --0200E011 ∅11 0 25 50 75 100 150 200 250 300 350 400 450 500 測定距離(mm) センサヘッド外形図( mm) HX-C1+遮光フード 24 測定距離 48.5 17 25 4 ケーブル長(標準2m) 18 6 12 12 1 8 接続ケーブル 遮光フード 取付穴 出力コネクタ TMFX-10-25 別売 2-∅3.5 ザクリ ∅6 深さ3 e-CONコネクタ 8ピン 16 レンズ XN2A-1870(オムロン) 質量:80g(センサヘッド部)、30g(遮光フード TMFX-10-25)、150g(ケーブル部) HX-D4+遮光フード 測定距離 104 44 53 51 5 42 15 15 50(TMFX-25-50) 30 100(TMFX-25-100) レンズ 鏡筒 取付穴 遮光フード 3-∅3.5 ザクリ ∅6 深さ3 別売 質量:190g(センサヘッド部)、30g(遮光フード TMFX-25-50)、60g(遮光フード TMFX-25-100)、160g(ケーブル部) 9/10 15 ∅18 46 φ29.8 20 23 ∅7 6 33 42 24.5 φ15 22.7 17.6 30
Page4

放射温度計 TMHX-T シリーズ 詳細仕様 結線図(温度計単体使用の場合) アナログ出力 電源電圧 センサヘッド TMHX 接続ケーブル 出力コネクタ 0~1V 4.7V以上 e-CON 8P 0~5V 8V以上 0~10V 13V以上 アカ mV/℃ 4.7V以上 DC+IN DC+4.7 4~20mA 終端抵抗に 3.3V ~27V 0~20mA よる 外部照準 TXD キ RXD 入力 GND クロ GND RS232C アラーム SG 出力 RXD ダイ TXD アナログ シロ 外部照準 出力 の場合 ミドリ DC+2  R 負荷 ムラサキ ~27V アナログ出力 アラーム出力の場合 A.GND アオ 0~5Vまたは0~10V出力の場合:取付 0~5V変換抵抗(TR-251N) 0~10V変換抵抗(TR-501N) アクセサリ シールドケース 取付金具 窓材 エアパージフード エアレスフード 直角ミラー 水冷ジャケット TMSX-A TMAX-A TMDX-A1C TMPX-A1 TMNX-A1 TMLX-A1C TMWX-A1 TMSX-B4 TMAX-B TMDX-25C TMPX-25 TMNX-25 TMLX-25C TMWX-B4 高周波加熱等にお センサヘッドの取付 レンズの汚れ防止 レンズの防塵/光 レンズの 防 塵 / 光路の90°曲げ センサヘッドの冷却 ける、磁界の影響の 路中の埃や煙の エアー不要 低減 パージ 延長ケーブル 分岐ケーブル PWC1用 TMC9用 0~5V/10V アナログ出力用 中継ケーブル 中継ケーブル 変換抵抗 終端コンデンサ フェライトコア TMBX-E05 TMBX-B01 TMBX-A TMBX-R TR-251N TC-105N FC-2032 TR-501N 接続ケーブルの 温度計単体使用時 PWC1(旧機種) TMC9(旧機種) アナログ出力 アナログ出力 電源ノイズ対策用 延長用(5m) の設定器用 との接続用 との接続用 0~5V用 ノイズ対策 e-CON e-CON分岐 0~10V用 ●このカタログに記載された内容は、改良のため予告なく変更する場合があります。 赤外線計測機器専門メーカー ジャパンセンサー株式会社 ●お問い合わせは下記まで─ 本   社 東京都港区港南 2-12-27 イケダヤ品川ビル 〒 108-0075 TEL.03(6716)8877  FAX.03(6716)8879 E-mail tokyo@japansensor.co.jp 大阪営業所 大阪府大阪市淀川区西中島 3-8-15 新大阪松島ビル 2F 〒 532-0011 TEL.06(6304)7335  F AX.06(6304)7698 E-mail osaka@japansensor.co.jp URL   http://www.japansensor.co.jp 10/10
