【技術資料】板金基礎講座II　第1回図面について（Part1）

板金基礎講座Ⅱ 図面の読み方・書き方 第 １ 回 図面について（Part1）

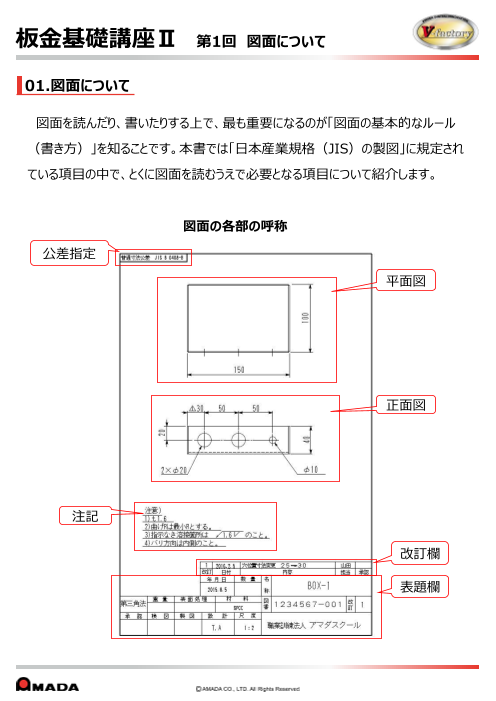

板金基礎講座Ⅱ 第1回 図面について 01.図面について 図面を読んだり、書いたりする上で、最も重要になるのが「図面の基本的なルール （書き方）」を知ることです。本書では「日本産業規格（JIS）の製図」に規定され ている項目の中で、とくに図面を読むうえで必要となる項目について紹介します。 図面の各部の呼称 公差指定 平面図 正面図 注記 改訂欄 表題欄

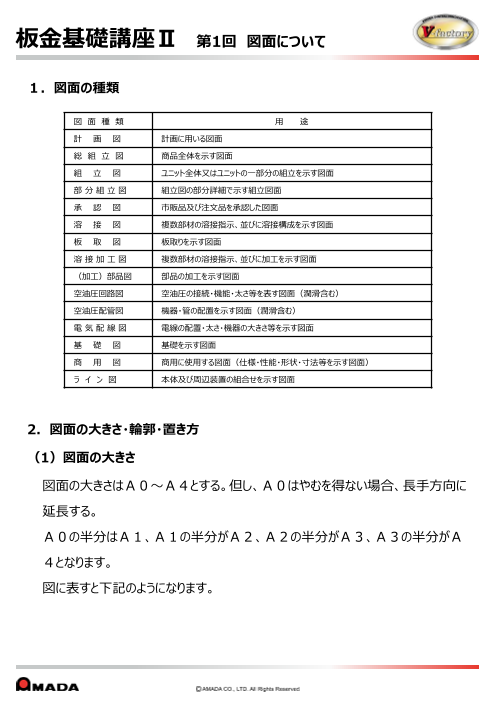

板金基礎講座Ⅱ 第1回 図面について １．図面の種類 図 面 種 類 用 途 計 画 図 計画に用いる図面 総 組 立 図 商品全体を示す図面 組 立 図 ユニット全体又はユニットの一部分の組立を示す図面 部 分 組 立 図 組立図の部分詳細で示す組立図面 承 認 図 市販品及び注文品を承認した図面 溶 接 図 複数部材の溶接指示、並びに溶接構成を示す図面 板 取 図 板取りを示す図面 溶 接 加 工 図 複数部材の溶接指示、並びに加工を示す図面 （加工）部品図 部品の加工を示す図面 空油圧回路図 空油圧の接続・機能・太さ等を表す図面（潤滑含む） 空油圧配管図 機器・管の配置を示す図面（潤滑含む） 電 気 配 線 図 電線の配置・太さ・機器の大きさ等を示す図面 基 礎 図 基礎を示す図面 商 用 図 商用に使用する図面（仕様・性能・形状・寸法等を示す図面） ラ イ ン 図 本体及び周辺装置の組合せを示す図面 2．図面の大きさ・輪郭・置き方 （1）図面の大きさ 図面の大きさはＡ０～Ａ４とする。但し、Ａ０はやむを得ない場合、長手方向に 延長する。 Ａ０の半分はＡ１、Ａ１の半分がＡ２、Ａ２の半分がＡ３、Ａ３の半分がＡ ４となります。 図に表すと下記のようになります。

板金基礎講座Ⅱ 第1回 図面について （２）図面の輪郭 図面の輪郭は表の寸法になります。 大きさ Ａ０ Ａ１ Ａ２ Ａ３ Ａ４ a×b 841×1189 594×841 420×594 297×420 210×297 ｃ最小 10 ｄ 20 A0～A3 A4
