新しい開閉方法で正面スペースを有効活用 デザイン性と使い勝手を両立した卓上ボックスのご紹介
新しい開閉方法で正面スペースを有効活用 デザイン性と使い勝手を両立した卓上ボックス
【特長】
● 開き扉より軌跡が小さく、正面スペースを確保
使い勝手が向上（横へスライド） 開閉方向を変更可能（右⇔左）
任意の位置で静止可能（フリーストップモーション）
● 内部にLED照明を搭載（ON/OFF可能）
● 様々な駆動機構を搭載可能 XY軸、回転軸、Z軸 など
● 外形寸法 W400×D640×H615mm 卓上型のコンパクト寸法
● 排気ダクト用 接続口 FANへの換装も可能
● 扉インターロック機能付 駆動機構の自動化等、カスタム対応可能

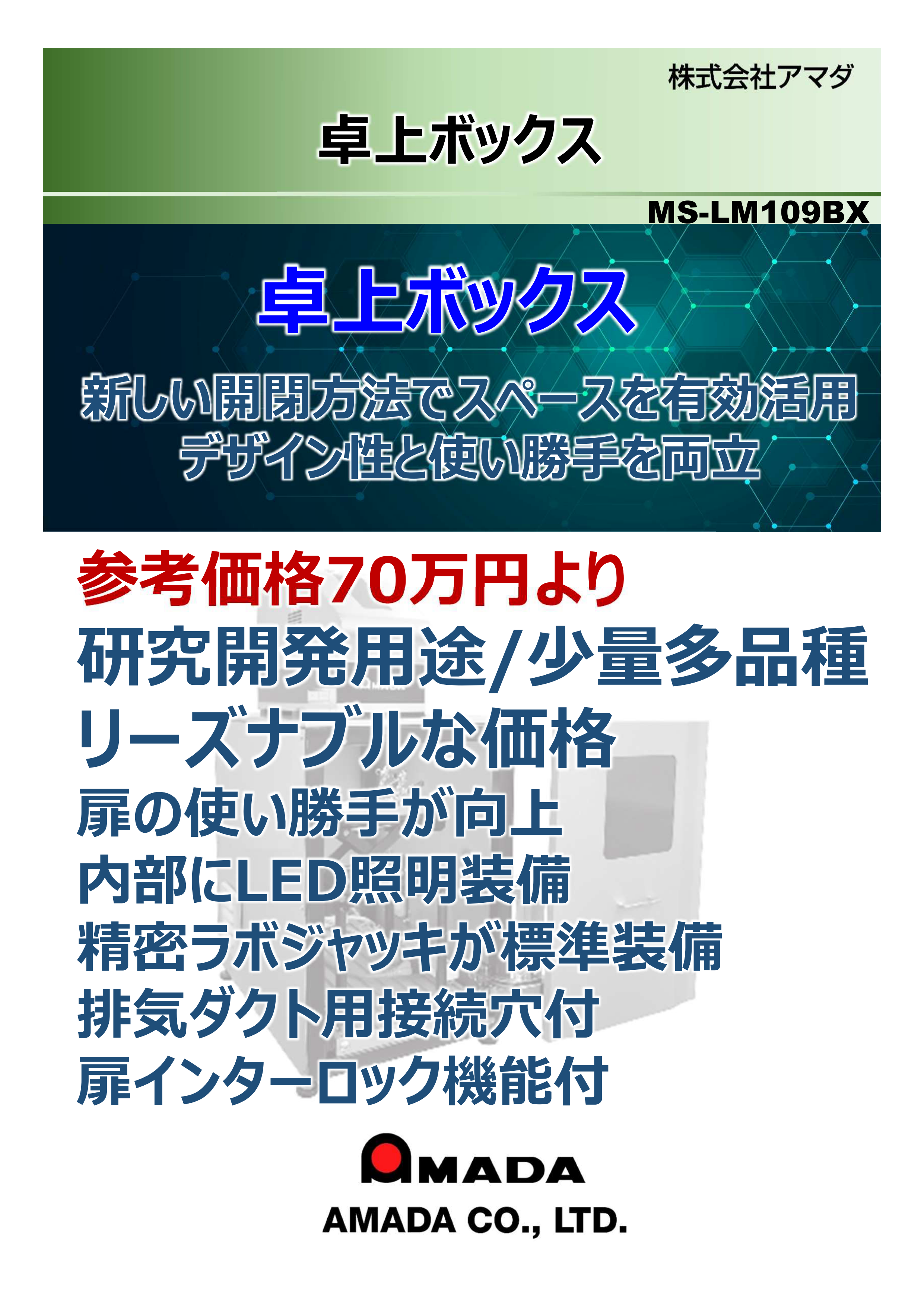

このカタログについて
| ドキュメント名 | 卓上ボックス MS-LM109BX |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アマダ（アマダグループ） (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
LASER DESKTOP SYSTEM
MS-LM109BX
卓上ボックス
新しい開閉方法で正面スペースを有効活用
デザイン性と使い勝手を両立した卓上ボックス
レーザ加工機ヘッド ( 別売 )
卓上ボックス
特長
● 開き扉より軌跡が小さく、正面スペースを確保 ● 外形寸法
使い勝手が向上（横へスライド） W400×D640×H615mm
開閉方向を変更可能（右⇔左） 卓上型のコンパクト寸法
任意の位置で静止可能（フリーストップモーション） ● 排気ダクト用 接続口
● 内部にLED照明を搭載（ON/OFF可能） FANへの換装も可能
● 様々な駆動機構を搭載可能 ● 扉インターロック機能付
XY軸、回転軸、Z軸 など 駆動機構の自動化等、カスタム対応可能
使用事例
研究開発用途に！
参考価格
70万円～ 試作加工においてフレキシブル
(ラボジャッキ付) な対応が可能です
少量多品種に最適！
冶具換装が容易なシンプル設計、
治具セッティング例 多品種加工に有効です
搬送機などとのカスタムも！
手動X-Yステージ 遮光板 オペレーションパネル 集塵機・ダクト
Page2
LASER DESKTOP SYSTEM
MS-LM109BX
卓上ボックス
外観図 (mm)
121 636 402 41.5
仕様 ※レーザ加工機の採用一例
装置外形寸法 約402(W)×636(D)×576(H)mm
質量 約30Kg （ヘッド除く）
排気方法 排気ダクトφ65又はFANを選択
照明 LED照明付（ON/OFFスイッチはボックス内部に設置）電源：AC100V 1A
加工テーブル レーザ加工エリア内であれば、任意の位置に取り付け可
安全カバー 正面扉にレーザ遮光窓があり、閉扉時の内部状況確認可能
安全センサー 正面扉にセンサ付（扉をOPENするとレーザ本体にインターロックがかかります）
可視及び不可視レーザ放射
ビームや散乱光の目又は皮膚への被爆は
危険!見たり触れたりしないこと ■ 正しくお使いください ■
クラス4レーザ製品
VISIBLE AND INVISIBLE
LASER RADIATION
AVOID EYE OR SKIN EXPOSURE TO DIRECT 当社のレーザ装置は、JISの｢レーザ製品の安全基準｣(JISC6802：2011)および厚生労働省通達の｢レーザー光線による障害の
OR SCATTERED RADIATION
CLASS 4 LASER PRODUCT 防止対策要網｣、IEC規格(IEC60825-1：2007)に準拠し、レーザの安全について十分な配慮がなされています。装置を使用する
Ybファイバレーザ/Yb FIBER LASER
CW/PULSE 1050-1200nm MAX 60W
半導体レーザ/LD
CW 630-670nm MAX 5mW ときは、特に注意事項をお守りください。本製品はクラス４レーザ製品です。
保護筐体ラベル (セーフティー・インターロック )
仕様および外観は予告なく変更する場合がありますので、予めご了承ください
URL http://www.awt.amada.co.jp
ホームページはこちら 国内営業拠点一覧はこちら 1R.a 104202
576
