微細レーザ加工システム　TUBE CUTTING SYSTEM　ASPLS SERIES

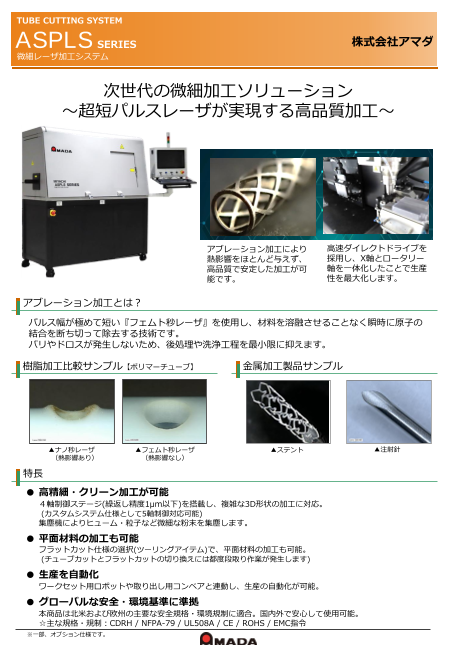

TUBE CUTTING SYSTEM ASPLS SERIES 株式会社アマダ 微細レーザ加工システム 次世代の微細加工ソリューション ～超短パルスレーザが実現する高品質加工～ アブレーション加工により 高速ダイレクトドライブを 熱影響をほとんど与えず、 採用し、X軸とロータリー 高品質で安定した加工が可 軸を一体化したことで生産 能です。 性を最大化します。 アブレーション加工とは？ パルス幅が極めて短い『フェムト秒レーザ』を使用し、材料を溶融させることなく瞬時に原子の 結合を断ち切って除去する技術です。 バリやドロスが発生しないため、後処理や洗浄工程を最小限に抑えます。 樹脂加工比較サンプル【ポリマーチューブ】 金属加工製品サンプル ▲ナノ秒レーザ ▲フェムト秒レーザ ▲ステント ▲注射針 （熱影響あり） （熱影響なし） 特長 ● 高精細・クリーン加工が可能 ４軸制御ステージ(繰返し精度1μm以下)を搭載し、複雑な3D形状の加工に対応。 (カスタムシステム仕様として5軸制御対応可能) 集塵機によりヒューム・粒子など微細な粉末を集塵します。 ● 平面材料の加工も可能 フラットカット仕様の選択(ツーリングアイテム)で、平面材料の加工も可能。 (チューブカットとフラットカットの切り換えには都度段取り作業が発生します) ● 生産を自動化 ワークセット用ロボットや取り出し用コンベアと連動し、生産の自動化が可能。 ● グローバルな安全・環境基準に準拠 本商品は北米および欧州の主要な安全規格・環境規制に適合。国内外で安心して使用可能。 ☆主な規格・規制：CDRH / NFPA-79 / UL508A / CE / ROHS / EMC指令 ※一部、オプション仕様です。

TUBE CUTTING SYSTEM ASPLS SERIES 微細レーザ加工システム 機器構成 フロントドア (スライドウィンドウ付き) コントロールパネル レーザ発振器 ワークステーション ウェットカッティングシステム （オプション） チラー 集塵機 コントローラー、発振器電源 仕様 波 長 1,030nm 最短：250fs パルス幅 発振器 最長： 10ps 周波数 1MHz レーザ出力 40W 軸移動可能範囲 （X)300mm × (Y)100mm × (Z)50mm、（θ）360° 電源・電圧・電流 単相 AC200-240V、50-60Hz 30A ユーティ エア 0.7MPa システム リティ アシストガス アルゴン・その他 外形寸法 (W)1803mm × (D)838mm × (H)2007mm 重 量 2,177kg 最小径 Φ0.2mm ワークサイズ 最大径 Φ7.9mm 最 長 2,170mm 安全に正しくお使いいただくために、 このレーザ商品には加工用として、 ご使用前に必ず「取扱説明書」をよくお読みください。 クラス４の不可視レーザを使用しています。 ●本商品のご使用にあたっては、お客さまの作業環境にあわせ ●クラス４不可視レーザ：ビームや散乱光の目または 労働安全衛生法、労働安全衛生規則、電波法に準じた対応が 皮膚への被ばくを避けること。 必要です。 仕様および外観は予告なく変更する場合がありますので、予めご了承ください 株式会社アマダ 〒259-1196 神奈川県伊勢原市石田200 www.amada.co.jp 1Ra 706202
