ファイバレーザ加工機シリーズに 高い拡張性をプラスし、 より幅広い用途に対応可能なファイバーレーザ加工機のご紹介
ファイバレーザ加工機シリーズに高い拡張性をプラスし、より幅広い用途に対応可能
【特長】
● 高効率ファイバーレーザ方式採用で、低消費電力・省メンテナンス・完全空冷・コンパクト・低ランニングコスト
● 防塵、防沫ヘッド(レーザ光路内IP64対応を実現)
● 加工点観察用カメラ取り付け(Cマウント)により、微小ワークの拡大観察、画像処理にも応用可能
● パワーモニターを内蔵しているのでレーザ出力管理が容易に行えて、高品質な加工を実現
● フルデジタルスキャナーを搭載し、アナログ方式では難しかった高い繰り返し位置精度を実現
このカタログについて
ドキュメント名 | ファイバーレーザ加工機 ML-7323EL/ML-7353EL |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.9Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社アマダ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

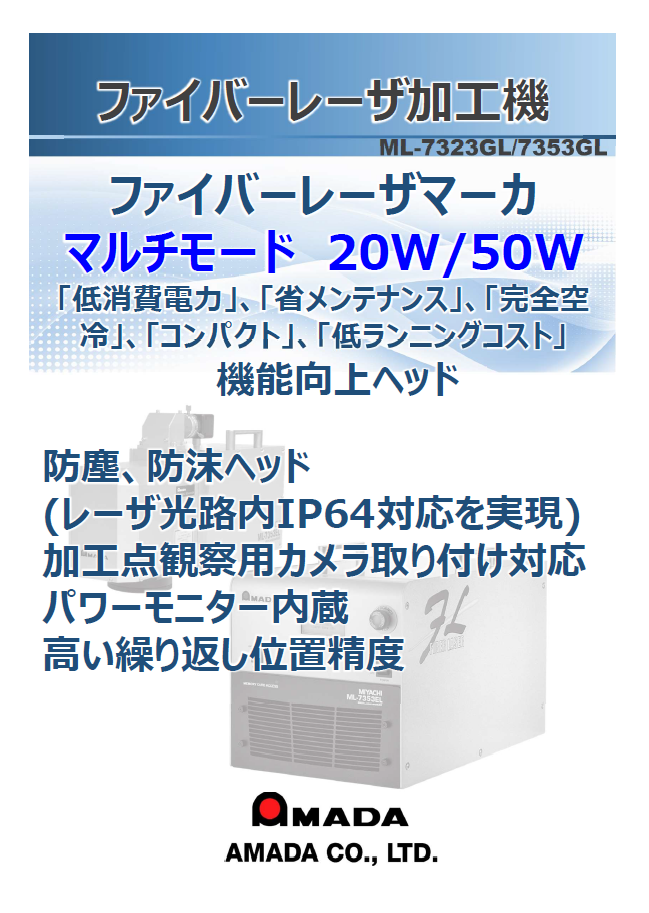

Page1
FIBER LASER MARKER
ML-7323EL/7353EL
ファイバーレーザ加工機 (機能向上ヘッド)
ファイバレーザ加工機シリーズに高い拡張性を
プラスし、より幅広い用途に対応可能
NEW
PRODUCT
アプリケーション
基板実装部品への微細マーキング アルミ材の深彫りマーキング 画像処理
1.6mm
3.2mm
材質 リン青銅/金メッキ 深さ1.8mm 画像処理カメラを使ってワークの
板厚 0.5t 位置決めにも応用(オプション)
製品サイズ 3.2×1.6mm
加工時間 0.14秒/個
特長
● 高効率ファイバーレーザ方式採用で、低消費電力・省メンテナンス・完全空冷・コンパクト・低ランニングコスト
● 防塵、防沫ヘッド(レーザ光路内IP64対応を実現)
● 加工点観察用カメラ取り付け(Cマウント)により、微小ワークの拡大観察、画像処理にも応用可能
● パワーモニターを内蔵* しているのでレーザ出力管理が容易に行えて、高品質な加工を実現
● フルデジタルスキャナーを搭載し、アナログ方式では難しかった高い繰り返し位置精度を実現
*パワーフィードバック機能はありません
デジタルスキャナー
・標準搭載
カメラ(オプション)
・拡大観察
・画像処理(Cマウント)
光学ブロック図 fθレンズ:選択
・スタンダード
・テレセン
パワーモニター
・標準搭載 緑色照明
