メガヘルツの超音波による表面処理--残留応力の緩和・均一化--
超音波システム研究所は、
1)超音波プローブの製造技術
2)超音波伝搬状態の評価技術
3)超音波を利用した表面検査技術
以上を応用して、表面残留応力の測定・解析・評価方法を開発してきました。
多数の実績から、超音波の利用技術として様々な応用が可能であると考え、
関連技術を含め公開しています。
このカタログについて
ドキュメント名 | 表面残留応力の緩和処理技術2-ver2 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 799.1Kb |
取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
表面残留応力の緩和処理技術2 ver2.0
2023.6.13 超音システム研究所 斉木
https://youtu.be/KxQGo4syAiM
超音波発振条件
超音波 1 28kHz 300W 出力 25% 連続ON
超音波 2 38kHz 150W 出力 100% ポンプタイマー接続
ポンプ(脱気ファインバブル発生液循環装置)タイマー制御
ON:28秒 OFF:9秒
ファンクションジェネレーター
超音波3 Ch1 プローブ2本接続
矩形波 スイープ発振 9-21MHz
超音波4 Ch2 プローブ1本接続
矩形波 13.7MHz発振
Page2

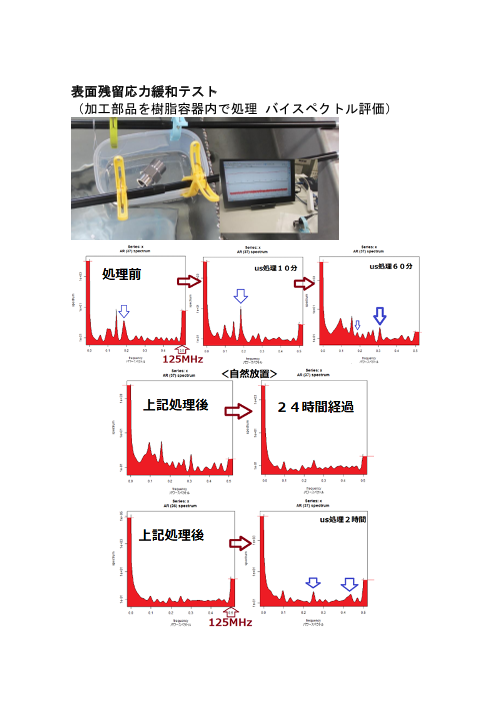

表面残留応力緩和テスト
(加工部品を樹脂容器内で処理 バイスペクトル評価)
Page3
表面残留応力緩和テスト
(溶接部品の水中処理 バイスペクトル評価)
Page4
表面の超音波測定
Page5
以上
