市販のファンクションジェネレータを利用した超音波発振制御システム
超音波システム研究所は、
メガヘルツの超音波の発振制御が容易にできる
「発振システム（２０ＭＨｚ）」を製造販売しています。
システム概要（超音波発振システム（２０ＭＨｚ））
内容（２０ＭＨｚタイプ）
超音波発振プローブ ２本
ファンクションジェネレータ １式
操作説明書 １式（ＵＳＢメモリー）
特徴（２０ＭＨｚタイプ）
＊超音波発振周波数
仕様 ２０ｋＨｚ から ２５ＭＨｚ
＊出力範囲 ５ｍＶｐ－ｐ～２０Ｖｐ－ｐ
＊サンプリングレート：２００ＭＳａ／ｓ
市販のファンクションジェネレータを利用したシステムです
目的に応じたファンクションジェネレータをセットにして
見積価格を提案します
標準参考例
発振システム２０ＭＨｚ １０万円（消費税１０％込み）～
ファンクションジェネレータの価格・・・により変わります
注：利用目的に合わせた超音波プローブの開発製造販売対応を行っています
超音波プローブ：概略仕様
測定範囲 ０．０１Ｈｚ～２００ＭＨｚ
発振範囲 ０．５ｋＨｚ～２５ＭＨｚ
伝搬範囲 ０．５ｋＨｚ～９００ＭＨｚ以上（解析により確認評価）
材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・
発振機器 例 ファンクションジェネレータ
1）JDS6600-60M（60MHz 2ch 266MSa/s）
2）DG1022Z（25MHz 2ch 200MSa/s）
3）FY3224S（24MHz 2ch 250MSa/s）
4）MHS-5200A（25MHz 2ch 200MSa/s）
関連メディア
このカタログについて
| ドキュメント名 | 超音波発振システム（２０ＭＨｚ）カタログ--2025.05.17-- |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 4.6Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
超音波発振システム（２０ＭＨｚタイプ） 2025.05.17
超音波システム研究所は、
メガヘルツの超音波の発振制御が容易にできる
「発振システム（２０ＭＨｚタイプ）」を製造販売しています。
システム概要（超音波発振システム（２０ＭＨｚタイプ））
内容（２０ＭＨｚタイプ）
超音波発振プローブ ２本
ファンクションジェネレータ １式
操作説明書 １式（ＵＳＢメモリー）
特徴（２０ＭＨｚタイプ）
＊超音波発振周波数
仕様 ２０ｋＨｚ から ２５ＭＨｚ
＊出力範囲 ５ｍＶｐ－ｐ～２０Ｖｐ－ｐ
＊サンプリングレート：２００ＭＳａ／ｓ
市販のファンクションジェネレータを利用したシステムです
目的に応じたファンクションジェネレータをセットにして
見積価格を提案します
標準参考例
発振システム２０ＭＨｚ １０万円（消費税１０％込み）～
ファンクションジェネレータの性能・価格・・・により変わります

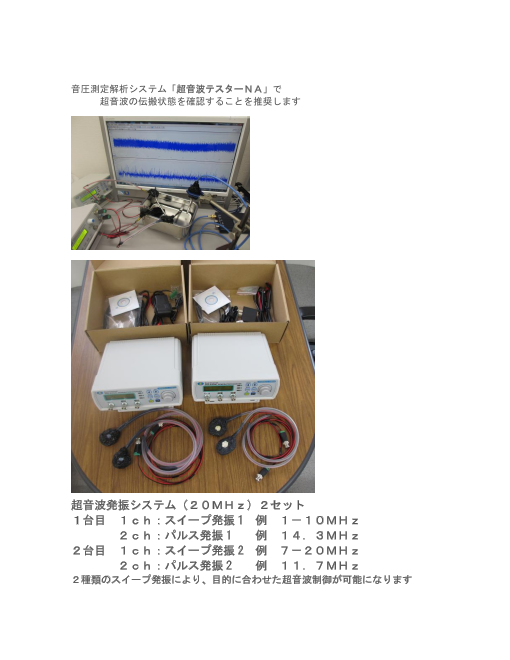

Page2
音圧測定解析システム「超音波テスターＮＡ」で
超音波の伝搬状態を確認することを推奨します
超音波発振システム（２０ＭＨｚ）２セット
１台目 １ｃｈ：スイープ発振 1 例 １－１０ＭＨｚ
２ｃｈ：パルス発振 1 例 １４．３ＭＨｚ
２台目 １ｃｈ：スイープ発振 2 例 ７－２０ＭＨｚ
２ｃｈ：パルス発振 2 例 １１．７ＭＨｚ
２種類のスイープ発振により、目的に合わせた超音波制御が可能になります

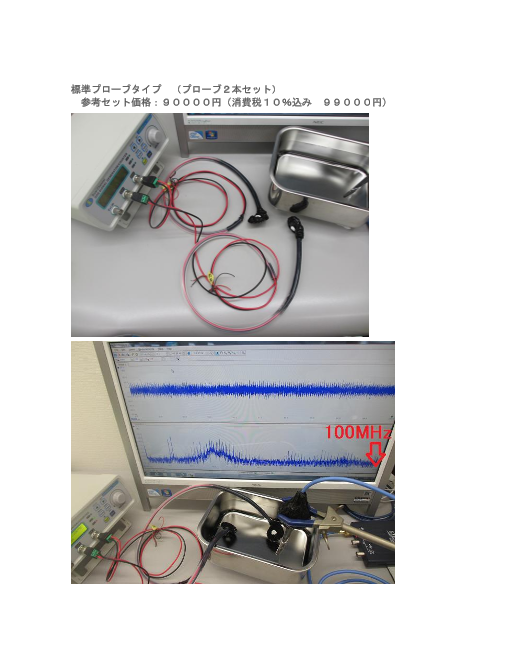

Page3
標準プローブタイプ （プローブ２本セット）
参考セット価格：９００００円（消費税１０％込み ９９０００円）
Page4
特別プローブタイプ１ 超音波プローブに、特殊アルミ部材使用
（プローブ２本セット）
参考セット価格：１１００００円（消費税１０％込み １２１０００円）
Page5
特別プローブタイプ２ 複数のアルミ・鉄鋼部材使用（プローブ２本セット）
参考セット価格：１２００００円（消費税１０％込み １３２０００円）
Page6
特別プローブタイプ３ 特殊アルミ部材使用 コード長さ３ｍ
（プローブ２本セット）
参考セット価格：１１００００円（消費税１０％込み １２１０００円）
Page7
特別プローブタイプ４ 特殊アルミ・ステンレス部材使用
（プローブ２本セット）
参考セット価格：１２００００円（消費税１０％込み １３２０００円）
Page8
特別プローブタイプ５ 鉄心入りテフロン棒使用（プローブ２本セット）
参考セット価格：１３００００円（消費税１０％込み １４３０００円）
Page9
特別プローブタイプ６ チタン製ストロー使用（プローブ２本セット）
参考セット価格：１３００００円（消費税１０％込み １４３０００円）
Page10
特別プローブタイプ７ ステンレスストロー使用（プローブ２本セット）
参考セット価格：１２００００円（消費税１０％込み １３２０００円）
特別プローブタイプ８ ステンレススプーン使用
参考プローブ価格：８０００円（消費税１０％込み ８８００円）
Page11
特別タイプ９ ステンレスクリップ使用（プローブ１本）
参考セット価格：７００００円（消費税１０％込み ７７０００円）
Page12
特別プローブタイプ１０ （プローブ１本）
テフロンチューブにアルミ線(φ２mm）を入れた部材を使用
参考セット価格：８００００円（消費税１０％込み ８８０００円）
Page13
特別プローブタイプ１１ ＬＣＰ樹脂を使用（プローブ１本）
参考セット価格：７００００円（消費税１０％込み ７７０００円）
Page14
特別プローブタイプ１２ 音圧測定用プローブを改良（プローブ１本）
参考セット価格：６００００円（消費税１０％込み ６６０００円）
Page15
特別プローブタイプ１３ （プローブ１本）
テフロンチューブにステンレス線(φ0.45mm）入り部材を使用
参考プローブ価格：６００００円（消費税１０％込み ６６０００円）
Page16
特別プローブタイプ１４ （プローブ２本）
参考セット価格：９００００円（消費税１０％込み ９９０００円）
Page17
特別プローブタイプ１５ （プローブ２本）
参考セット価格：９００００円（消費税１０％込み ９９０００円）
Page18
特別プローブタイプ１６ （プローブ１本）
ステンレス容器を利用した超音波プローブ
参考セット価格：１１００００円（消費税１０％込み １２１０００円）
Page19
特別プローブタイプ１７ （プローブ１本）
ポリイミドフィルムに鉄めっきを行った部材を使用した超音波プローブ
参考プローブ価格：５００００円（消費税１０％込み ５５０００円）
Page20
特別プローブタイプ１８ （プローブ１本）
ガラス・樹脂容器を使用した超音波プローブ
参考プローブ価格：５００００円（消費税１０％込み ５５０００円）
