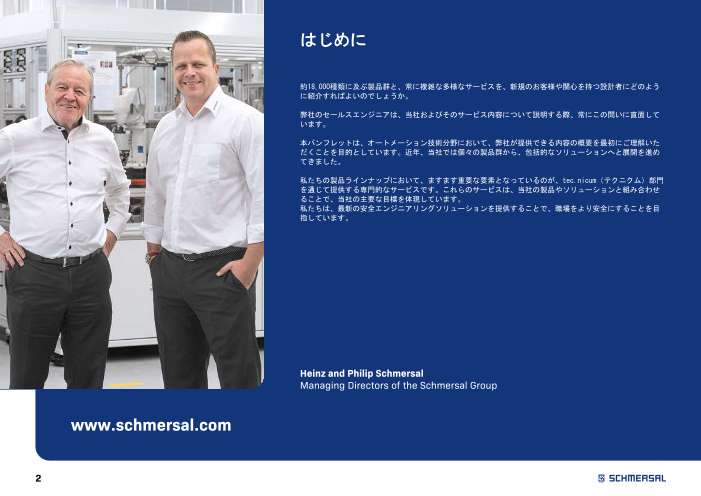

はじめに 約18,000種類に及ぶ製品群と、常に複雑な多様なサービスを、新規のお客様や関心を持つ設計者にどのよう に紹介すればよいのでしょうか。 弊社のセールスエンジニアは、当社およびそのサービス内容について説明する際、常にこの問いに直面して います。 本パンフレットは、オートメーション技術分野において、弊社が提供できる内容の概要を最初にご理解いた だくことを目的としています。近年、当社では個々の製品群から、包括的なソリューションへと展開を進め てきました。 私たちの製品ラインナップにおいて、ますます重要な要素となっているのが、tec.nicum（テクニクム）部門 を通じて提供する専門的なサービスです。これらのサービスは、当社の製品やソリューションと組み合わせ ることで、当社の主要な目標を体現しています。 私たちは、最新の安全エンジニアリングソリューションを提供することで、職場をより安全にすることを目 指しています。 Heinz and Philip Schmersal Managing Directors of the Schmersal Group www.schmersal.com 2

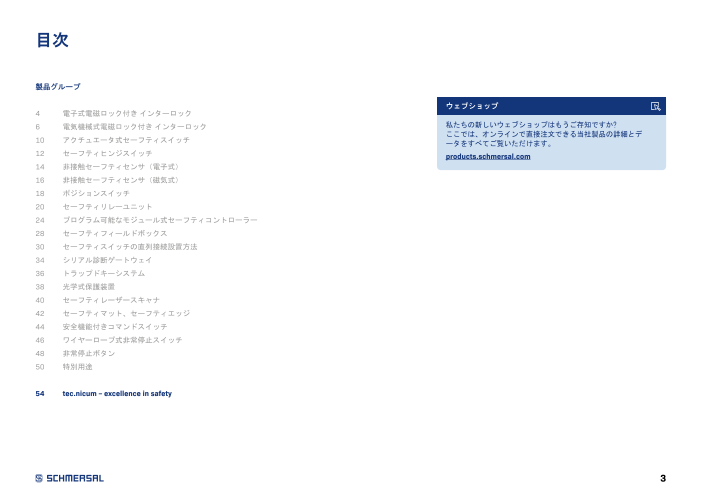

目次 製品グループ ウェブショップ 4 電子式電磁ロック付き インターロック 6 電気機械式電磁ロック付き インターロック 私たちの新しいウェブショップはもうご存知ですか? ここでは、オンラインで直接注文できる当社製品の詳細とデ 10 アクチュエータ式セーフティスイッチ ータをすべてご覧いただけます。 12 セーフティヒンジスイッチ products.schmersal.com 14 非接触セーフティセンサ（電子式） 16 非接触セーフティセンサ（磁気式） 18 ポジションスイッチ 20 セーフティリレーユニット 24 プログラム可能なモジュール式セーフティコントローラー 28 セーフティフィールドボックス 30 セーフティスイッチの直列接続設置方法 34 シリアル診断ゲートウェイ 36 トラップドキーシステム 38 光学式保護装置 40 セーフティレーザースキャナ 42 セーフティマット、セーフティエッジ 44 安全機能付きコマンドスイッチ 46 ワイヤーロープ式非常停止スイッチ 48 非常停止ボタン 50 特別用途 54 tec.nicum – excellence in safety 3

電子式電磁ロック付き インターロック 説明 電磁ロック付インターロックは、危険な条件（ローラー、チェーン、シャフトなどの慣性動作）が除去され る前に、スライドドア、ヒンジドアや可動式ガードが開けられるのを防ぐ様にデザインされています。この 作業は、フェールセーフ停止監視装置や安全タイマーなど、適切な安全リレー モジュールと組み合わせて実 行する必要があります。 電子式電磁ロック付きインターロックでは、安全ガードの位置は電気機械的にではなく、非接触で監視され ます。監視方式としては、シュメアザール社が開発した「コーデッド セーフティセンサー」技術（パルスエ コー方式）か、安全設計されたRFID技術のいずれかが用いられます。これらのモデルには、機械オペレータ に追加の診断情報を提供するという利点があります。最大 10,000 N の保持力が可能です。一部のシリーズで は、ラッチ力（安全に関係しないクランプ力）を調整できます。 デバイスのタイプに応じて、アクチュエータを個別にコーディングすることが可能です。RFID テクノロジー には、ユーザーがさまざまなタイプのコーディングを選択できるという利点があります。基本バージョンで は、任意の適切なターゲットを受け入れます。2 番目のバージョンは、初期アクティベーション中にティー チイン プロセスが実行されたアクチュエータのみを受け入れます (バリエーションI1 )。個別に割り当てられ たアクチュエータのみに応答する 3 番目のバージョンも現在利用可能です。この種のティーチイン プロセス は、何度でも繰り返すことができます (バリエーション　I2 )。 これは、個別にコード化されたバリエーション I1 および I2 について、EN ISO 14119 に従ってコード化レベ ル「高」が満たされ、それによって特に干渉のリスクがあるドアに対する高レベルの操作保護が保証される ことを意味します。 www.schmersal.com 4

電子式電磁ロック付き インターロック シリーズの概要 型式 ■ 1AZM40 ■ AZM201 ■ AZM300 ■ AZM400 ■ MZM100 技術 RFID RFID RFID RFID パルスエコー ロック時引抜強度FZh 双安定マグネット, 2,000 N ソレノイド, 2,000 N ソレノイド, 1,150 N モータ駆動ボルト, 10,000 N 電磁石, 500 N 筐体材質 金属と熱可塑性樹脂 熱可塑性樹脂性 熱可塑性樹脂性 アルミダイキャスト 熱可塑性樹脂性 IP 定格 IP66, IP67, IP69 IP66, IP67 IP66, IP67, IP69 IP66, IP67 IP65, IP67 寸法(W × H × D) 40 × 119.5 × 20 mm 40 × 220 × 50 mm 88 × 135 × 35 mm 157 × 78 × 47 mm 40 × 177 × 40 mm 接続 コネクタプラグ ネジ接続 コネクタプラグ 1x コネクタプラグ コネクタプラグ ケージクランプ式 2x コネクタプラグ コネクタプラグ 接点オプション 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 1つの診断出力 1つの診断出力 1つの診断出力 1つの診断出力 1つの診断出力 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 1つのシリアル診断出力 1つのシリアル診断出力 2 つの診断出力 1つのシリアル診断出力 機能 • 個別コード化 • 個別コード化 • 個別コード化 • 個別コード化 • ドアストッパー • 皿穴加工またはフラットハウジ • ロックアウトタグ • ドアストッパー • 緊急脱出 • マグネットラッチ ング（PH） • 緊急脱出 • 調整式ラッチ • 電気バイパス • ロックアウトタグ • インターロックドアシステム • ロックアウトタグ • ボーデンケーブル (オプション) • 緊急脱出 BDF200付き • 緊急脱出 • インターロックドアシステム • ボーデンケーブル (オプション) DHS-U1、BDF40付き アクチュエータ AZM40-B1 B1 (スライドガード用), AZ/AZM300-B1 AZM400-B1 MZM100-B1.1 (別売り) AZM40-B1-PH B30 (開きガード用), B40 (オーバーラップヒンジ付き開 き扉用) 特殊仕様 – AS-i, SD AS-i, SD, ATEX – AS-i, SD 5

電磁ロック付きインターロック 説明 電磁ロック付きインターロックは、電源が切断された直後に発生する可能性のある危険な状態が解消される まで、分離式保護装置を閉じた状態に保持することを可能にします。 労働安全のこの応用分野に加えて、インターロックは、安全装置の開放により生産プロセスへの許容できな いまたは望ましくない侵入が引き起こされる場合にも使用されます (プロセス保護)。 電気機械式電磁ロック付きインターロック AZM150、AZM161、および AZM170 は、1,000 を超えるコーデ ィング バリエーションを有する個別コーディング版としても提供され、EN ISO 14119 に準拠した「高」コ ーディング レベルを実現します。このために、スイッチには特定のスイッチだけに適合する、適切なアクチ ュエータが供給されます。代替アクチュエータによる操作はできません。 www.schmersal.com 6

電磁ロック付きインターロック シリーズの概要 型式 ■ AZM150 ■ AZM161 ■ AZM170 ■ AZM415 ■ AZM190 ■ TZF/TZM ロック時引抜強度FZh 1,500 N 2,000 N 1,000 N 3,500 N 1,950 N 1,500 N 筐体材質 熱可塑性樹脂性 熱可塑性樹脂性 熱可塑性樹脂性 アルミダイキャスト 熱可塑性樹脂性 熱可塑性樹脂性 IP 定格 IP65, IP67 IP67 IP67 IP67 IP67 IP67 寸法(W × H × D) 40 × 204 × 48 mm 130 × 90 × 30 mm 90 × 100.5 × 30 mm 130 × 100 × 46.5 mm 89 × 178 × 41 mm 129 × 92.5 × 41 mm 接続 ネジ接続 ケージクランプ式 IDC接続 ネジ接続 ネジ接続 ネジ接続 コネクタプラグ ネジ接続 ネジ接続 コネクタプラグ コネクタプラグ コネクタプラグ 接点オプション 無電位（ポテンシャルフリー） 無電位（ポテンシャルフリー） 無電位（ポテンシャルフリー） 無電位（ポテンシャルフリー） 無電位（ポテンシャルフリー） 無電位（ポテンシャルフリー） 接点 接点 接点 接点 接点 接点 さまざまなNO／NCの組み さまざまなNO／NCの組み さまざまなNO／NCの組み さまざまなNO／NCの組み さまざまなNO／NCの組み さまざまなNO／NCの組み 合わせ 合わせ 合わせ 合わせ 合わせ 合わせ 機能 • 個別コード化 • 緊急脱出 • 緊急脱出 • 緊急脱出 • 手動解除または緊急解除 • 回転可能なアクチュエータ • 回転可能なアクチュエータ • 個別コード化 • 個別コード化 ヘッド (3方向 90°刻み) ヘッド (4方向 90°刻み) • 緊急脱出 • ボーデンケーブル アクチュエータ AZM150-B1 AZM161-B1 AZ17/170-B1 AZ/AZM415-B1 AZM190-B1 TZ/CO (別売り) AZM150-B5 (アングル) AZM161-B6 (フレキシブル) AZ17/170-B5 AZ/AZM415-B2 (フレキシ AZM190-B3 (フレキシブル) TZ/CW AZM150-B6 (フレキシブル) STS (ドアハンドル) AZM170-B6 (フレキシブル) ブル) AZM190-B5 B25 (ドアハンドル) AZ/AZM415-B3 (フレキシ (前面取付け) ブル) STS (ドアハンドル) 特殊仕様 ATEX AS-i, ATEX AS-i, ATEX ATEX – – 7

電磁ロック付きインターロック アクセサリー – ドアハンドルアクチュエータ 型式 ■ 1DHS-U1 ■ DHS-150 ■ B30 ■ STS ■ B25 ■ B4PS 適合 AZM40 AZM150 AZ201 AZM161 AZ17 AZ415 RSS260 AZM201 AZM415 AZM170 AZM415 RSS36 緊急脱出 – オプション オプション オプション – – 材質 熱可塑性樹脂性 金属と熱可塑性樹脂 熱可塑性樹脂性 アルミダイキャスト 熱可塑性樹脂性 金属 機能 • ハンドル用LED表示（オプ • 左右どちらにも開閉可能 • ハンドルオプション • ハンドルオプション • ハンドルオプション • ハンドル付きスライドボ ション） • スイッチ用取付プレート • 内付け及び、外付け • 内付け及び、外付け • 左右どちらにも開閉可能 ルト • 押しボタン（オプション） • アクチュエータ(別売り) • 左右どちらにも開閉可能 • 左右どちらにも開閉可能 • 引き込み式アクチュエータ • 左右どちらにも開閉可能 • アクチュエータ挿入部 • 引き込み式アクチュエータ • 引き込み式アクチュエータ • 引き込み式アクチュエータ RST-U、またはスタンドア • ロックアウトタグ • ロックアウト機器 • 引き込み時のボールラッ ロンユニット用は個別に入 (オプション) (オプション) チ機構 手可能です。 • 3点ロック (オプション) 8

電磁ロック付きインターロック アクセサリー 型式 ■ ロックアウトタグ ■ TFA / TFI ■ 取り付けプレート ■ CSA-M-1 ■ PL-M20 ■ 無効化防止ネジ 説明 • ほとんどの機種に対応、 • セーフティカバー用センタ • ほとんどの機種に対応、 • マグネットラッチ • パイロットランプキット • 各種いたずら防止ネジ 別途注文 リング装置 別途注文 M16 または M20 電磁ロック付きインターロック 接続用アクセサリー 型式 ■ 配線済みケーブル M8, ■ 配線済みケーブル M8, ■ 配線済みケーブル M12, ■ 配線済みケーブル M12, ■ 接続ケーブル ■ 配線済みケーブル M23 （ストレート型） （アングル型） （ストレート型） （アングル型） 9

アクチュエータ式セーフティスイッチ 説明 アクチュエータを備えたセーフティスイッチは、必要な操作上の安全を確保するために閉じる必要があるス ライド式、ヒンジ式、特に取り外し可能な安全ガードに適しています。取り付けの可用性も高く、プロファ イルに取り付けたり、既存の設備に後付けする事も出来ます。 各シリーズごとに専用形状のアクチュエータがあるため、EN ISO 14119 に準拠した タイプ2コード化付きロ ック となっており、標準的な物体では容易に操作できません。さらに、アクチュエータは取り付けタイプが 異なるため、別途注文されることが多いです。 いくつかのシリーズでは個別コード化バージョンが用意されており、スイッチ内のカム設定に合わせて特別 に提供される専用キーが付属します。1,000種類以上のユニークなアクチュエータが存在するため、「高コー ド化」 と見なされます。 www.schmersal.com 10

アクチュエータ式セーフティスイッチ シリーズの概要 型式 ■ AZ15 / AZ16 ■ AZ17 ■ AZ215/216/315/316 ■ AZ3350 ■ AZ415 ■ TZG ■ AZ201 筐体材質 熱可塑性樹脂性 熱可塑性樹脂性 215, 315: 金属 ダイキャスト金属 ダイキャスト金属 熱可塑性樹脂性 熱可塑性樹脂性 216, 316: 熱可塑性樹脂 IP 定格 IP67 IP67 IP66, IP67 IP67 IP67 IP67 IP66, IP67 寸法(W × H × D) AZ15: 52 × 75 × 30 mm 30 × 85 × 30 mm 215, 216: 40.5 × 114 × 38 mm 84.6 × 103.6 × 46.5 mm 50 × 106.5 × 39.5 mm 40 × 220 × 50 mm AZ16: 52 × 90 × 30 mm 31 × 102.3 × 35.6 mm 315, 316: 40 × 114 × 37 mm 接続 ネジ接続 IDC方式接続用コネクタ ネジ接続 ネジ接続 ネジ接続 ネジ接続 ネジ接続 コネクタプラグ プラグ コネクタープラグ M12 ケージクランプ式 コネクタプラグ 接点オプション 無電位（ポテンシャルフ 無電位（ポテンシャルフ 無電位（ポテンシャルフ 無電位（ポテンシャルフ 無電位（ポテンシャルフ 無電位（ポテンシャルフ 2つの安全出力 (OSSD) + リー）接点 リー）接点 リー）接点 リー）接点 リー）接点 リー）接点 1つの診断出力 さまざまなNO／NCの組 さまざまなNO／NCの組 さまざまなNO／NCの組 さまざまなNO／NCの組 さまざまなNO／NCの組 さまざまなNO／NCの組 み合わせ み合わせ み合わせ み合わせ み合わせ み合わせ 機能 • アクチュエータ接続 • アクチュエータ接続 • 回転式ヘッド • 回転式ヘッド • 400 Nまで調整可能な • 回転式ヘッド • RFID 技術 口 4か所 口 2か所 （90°刻みで4方向） （90°刻みで4方向） ボールラッチ （90°刻みで4方向） • 個別コード化 • ロックアウト機構 • 個別コード化 • アクチュエー • ロックアウトタグ • 個別コード化 （オプション） タ接続口 2か所 （オプション） アクチュエータ AZ15/16-B1 AZ17/170-B1 AZ21X/31X-B1 AZ3350-B1 AZ/AZM415-B1 TZ/CO B1 (スライドガード用), (別売り) AZ15/16-B2 AZ17/170-B5 AZ21X/31X-B5 STS (ドアハンドル) AZ/AZM415-B2 TZ/CW B30 (開きガード用), B40 (フレキシブル) AZ17-B6 AZ21X/31X-B6 (フレキシブル) (オーバーラップヒンジ付 AZ15/16-B3 B25 (ドアハンドル) AZ/AZM415-B3 き開き扉用) (フレキシブル) (フレキシブル) AZ15/16-B6 STS (ドアハンドル) (フレキシブル) STS (ドアハンドル) 特殊仕様 AS-i, ATEX – – ATEX ATEX – – 11

セーフティヒンジスイッチ 説明 ヒンジ付き安全扉の場合、アクチュエータ式セーフティスイッチや安全機能付きポジションスイッチに代わ る、スマートで省スペース、かついたずら防止機能を備えた選択肢があります。安全扉のヒンジ側に固定す るヒンジ付きセーフティスイッチを使用すると、扉本体にスイッチを設置する必要がなくなり、作業者の作 業空間をスイッチで占有されずに済みます。 このことから、ヒンジ式ドアスイッチは、無効化防止対策に効果があります。 www.schmersal.com 12

セーフティヒンジスイッチ シリーズの概要 型式 ■ T.C235 ■ T.C236 ■ TV.S335 ■ TESZ ■ TESF ■ TESK タイプ バタフライ式セーフティス バタフライ式セーフティス セーフティヒンジスイッチ セーフティヒンジスイッチ セーフティヒンジスイッチ セーフティヒンジスイッチ イッチ イッチ 筐体材質 金属 熱可塑性樹脂性 金属 熱可塑性樹脂性 亜鉛ダイキャスト 亜鉛ダイキャスト 最大回転角 180° 180° 360° 135° 180° 270° 開角度 4.5° 4.5° 2° 4° 3° 3° (左右両開き扉用プリセット) (左右両開き扉用プリセット) (調整可能、または0°／180° (調整可能、または0°／180° にプリセット済み) にプリセット済み) IP 定格 IP67 IP67 IP67 IP65 IP65 IP65 寸法(W × H × D) 30 × 63.5 × 30 mm 30 × 61.5 × 30 mm 40.5 × 76 × 38 mm 111.5 × 92 × 36 mm 141 × 115 × 21.5 mm 98 × 116 × 20 mm 接続 ネジ接続 ネジ接続 ネジ接続 ネジ接続 ネジ接続 コネクタプラグ コネクタプラグ コネクタプラグ コネクタ付ケーブル 接点オプション 無電位（ポテンシ 無電位（ポテンシ 無電位（ポテンシ 無電位（ポテンシ 無電位（ポテンシ 無電位（ポテンシ ャルフリー）接点 ャルフリー）接点 ャルフリー）接点 ャルフリー）接点 ャルフリー）接点 ャルフリー）接点 各種接点組み合わせが可能 各種接点組み合わせが可能 各種接点組み合わせが可能 各種接点組み合わせが可能 各種接点組み合わせが可能 各種接点組み合わせが可能 機能 • 回転ヘッド（90°刻み） • 回転ヘッド（90°刻み） • ユニバーサルジョイント • 追加用対応ヒンジ • 追加用対応ヒンジ • 追加用対応ヒンジ • 回転ヘッド（90°刻み） • 埋め込み設置または表面 • 埋め込み設置または表面 設置 設置 特殊仕様 – –– ATEX – – – 13

非接触セーフティセンサ（電子式） 説明 電子式セーフティセンサには、内部機能の継続的な自己診断と安全出力の監視を可能にする統合プロセッサ が搭載されています。複数のセンサを直列に接続しても安全性に影響はありません。センサ上の診断用LED は、各種エラーや位置ずれ、さらに「安全ガード開/閉」の状態を示します。また、高度な表示やフィールド バスシステムへのデータ転送に対応したシリアル診断機能を備えたモデルも用意されています。 さらに、RFID方式を採用したモデルでは個別コード化のオプションがあり、基本モデルは任意のターゲット アクチュエータに反応するのに対し、「I1」モデルは初回起動時に教示された特定のターゲットアクチュエ ータのコード番号のみを受け付け、「I2」モデルでは教示プロセスを繰り返すことができるため、紛失また は破損したアクチュエータの交換が可能です。 www.schmersal.com 14

非接触セーフティセンサ シリーズの概要 型式 ■ RSS260 ■ RSS36 ■ RSS16 ■ CSS180 ■ CSS30S ■ CSS34 技術 RFID RFID RFID パルスエコー パルスエコー パルスエコー 筐体材質 熱可塑性樹脂性 熱可塑性樹脂性 熱可塑性樹脂性 熱可塑性樹脂性 ステンレス鋼 熱可塑性樹脂性 IP 定格 IP65, IP67 IP65, IP67, IP69 IP65, IP66, IP67 IP65, IP67 IP65, IP67, IP68, IP69 IP65, IP67 寸法（W×D×H） 47.5 × 18 × 29.5 mm 25 × 22.6 × 106 mm 52 × 30 × 91 mm Ø M18 × 98 mm Ø M30 × 99.5 mm 108.2 × 27 × 35 mm 接続 コネクタプラグ コネクタプラグ ネジ接続 コネクタプラグ コネクタプラグ コネクタプラグ ケージクランプ式 コネクタ付ケーブル コネクタ付ケーブル コネクタプラグ 接点オプション 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 1つの診断出力 1つの診断出力 1つの診断出力 1つの診断出力 1つの診断出力 1つの診断出力 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 2つの安全出力 (OSSD) + 1つのシリアル診断出力 1つのシリアル診断出力 1つのシリアル診断出力 1つのシリアル診断出力 1つのシリアル診断出力 機能 • 個別コード化 • 個別コード化 • 個別コード化 • 面付け（フラッシュ）取付 • 埋込み取付 • アクチュエーターの動作方 • LED内蔵 • LED内蔵 • LED内蔵 • LED内蔵 • LED内蔵 向上面及び側面から • EDM 及び非常停止監視 • マグネットラッチ式（18 • マグネットラッチ式 • LED内蔵 N）、ドアストップ付き （40/60 N）、ドアストッ • EDM 監視 • EDM 及び非常停止監視 プ付き アクチュエータ RST260-1 RST36-1 RST16-1 CST180-1 CST30S-1 CST34-V-1 (別売り) RST16-1 RST36-1-R RST16-1-R CST180-2 CST34-S-1 RST-U-2 RST-U-2 RST-U-2 CST34-S-3 特殊仕様 AS-i, SD AS-i, SD ATEX, SD ATEX SD SD 15

非接触セーフティセンサ（磁気式） 説明 BNSシリーズの安全電磁ロック付きスイッチは、実証済みの安全磁気技術の原理を使用しています。セーフ ティセンサは磁気式で非接触型、かつ二重チャネルで動作します。また、二重の安全接点経路を持つため、フ ェイルセーフ機能も備えています。センサは対応するコード付きマグネットでのみ作動し、通常のマグネッ トでは作動しません。これはセンサ内のリードチューブの組み合わせと配置によって実現されており、 改ざ んに対する高い保護性能を確保しています。 そのBNSセンサは、コンパクトな設計にもかかわらず、長いスイッチング距離を実現します。また、センサ 技術はプラスチックやステンレススチールのカバーを通しても機能するため、隠し取り付けも可能です。 これは、多量の汚れや粉じんにさらされる機械にとって利点となります。そして、これらのセンサは食品業 界など、衛生面で厳しい環境でも広く使用されています。 www.schmersal.com 16

非接触セーフティセンサ（磁気式） シリーズの概要 型式 ■ BNS260 ■ BNS36 ■ BNS16 ■ BNS40S ■ BNS120 ■ BNS30/300/303 ■ BNS-B20 筐体材質 熱可塑性樹脂性 熱可塑性樹脂性 熱可塑性樹脂性 ステンレス鋼 熱可塑性樹脂性 熱可塑性樹脂性 熱可塑性樹脂性 金属 (BNS30) IP 定格 IP67 IP67 IP67 IP69 IP67 IP67 IP67 寸法（W×D×H） 36 × 13 × 26 mm 88 × 13 × 25 mm 55 × 39.5 × 93 mm 88 × 14.5 × 27 mm M12 × 38.5 mm M30 × 78 mm 119.5 × 43.3 × 140 mm 接続 コネクタプラグ コネクタプラグ ネジ接続 コネクタ付ケーブル コネクタ付ケーブル コネクタプラグ コネクタプラグ コネクタ付ケーブル コネクタ付ケーブル コネクタプラグ コネクタ付ケーブル コネクタ付ケーブル 接点仕様 1 NO 接点 + 1 NC 接点 1 NO 接点 + 1 NC 接点 1 NO 接点 + 2 NC 接点 1 NO 接点 + 2 NC 接点 1 NO 接点 + 1 NC 接点 30/300: 1 NC 接点 1 NO 接点 + 1 NC 接点 2 NC 接点 2 NC 接点 1 NO 接点 + 2 NC 接点 303: 1 NO 接点 + 2 NC 接点 1 NO 接点 + 2 NC 接点 1 NO 接点 + 2 NC 接点 2 NC 接点 1 NC 接点 1 NO 接点 + 2 NC 接点 3 NC 接点 3 NC 接点 2 NC 接点 1 NO 接点 + 2 NC 接点 3 NC 接点 機能 • LED（オプション） • LED（オプション） • 二重作動オプション • 後面取り付け • 食品加工産業に適して • LED（オプション） • LED（オプション） • LED（オプション） います • 食品加工産業に適して います アクチュエータ BPS260-1 BPS36-1 BPS16 BPS40S-1, -C BP 8 BPS300 BNS-B20-B01 (別売り) BPS260-2 BPS36-2 BPS40S-2, -C BP 10 BPS303 (ドアハンドル) BP 15 SS BPS303 SS (ステンレス鋼) (ステンレス鋼) 特殊仕様 AS-i AS-i AS-i ATEX ATEX ATEX (303) – 適切な作動用マグネットは、products.schmersal.com の各製品ページから直接ご確認いただけます。 17

ポジションスイッチ 説明 ここで紹介するリミットスイッチは、一般的に可動部品、ワーク、搬送物の位置や有無を検出するため、ま たは回転式あるいはスライド式の機械ガードの位置を監視するために使用され、オートメーション、エレベ ーター、安全関連の用途に活用できます。さらに、防じん構造であり、強力な水流にも耐える防水性（IP66 ）、および水中浸漬に対する耐性（IP67）を備えているため、過酷な産業環境でも使用可能です。 作動エレメントは現場で調整でき、筐体に対して45°刻みで8方向に回転させることができるほか、他のエレ メントに交換することも可能です。豊富な作動エレメントの中から選択できるため、幅広い用途に柔軟に対 応できます。 www.schmersal.com 18

ポジションスイッチ シリーズの概要 型式 ■ PS116 ■ PS215 ■ PS216 ■ PS226 ■ PS315 ■ PS316 筐体材質 熱可塑性樹脂性 金属 熱可塑性樹脂性 熱可塑性樹脂性 金属 熱可塑性樹脂性 金属（ヘッド部） IP 定格 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 IP66, IP67 寸法(W × H × D) 31 × 52 × 16.6 mm 31 × 66 × 33 mm 31 × 66 × 33 mm 59 × 56 × 33 mm 40 × 77.7 × 37.2 mm 40 × 77.7 × 37.2 mm 接続 コネクタプラグ ネジ接続 ネジ接続 ネジ接続 ネジ接続 ネジ接続 コネクタ付ケーブル コネクタプラグ コネクタプラグ コネクタプラグ コネクタプラグ コネクタプラグ 接点オプション 1 NO 接点 + 1 NC 接点 1 NO 接点 + 1 NC 接点 1 NO 接点 + 1 NC 接点 1 NO 接点 + 1 NC 接点 1 NO 接点 + 1 NC 接点 1 NO 接点 + 1 NC 接点 2 NO 接点 + 1 NC 接点 2 NO 接点 + 1 NC 接点 2 NO 接点 + 1 NC 接点 2 NO 接点 + 1 NC 接点 2 NO 接点 + 1 NC 接点 2 NO 接点 + 1 NC 接点 1 NO 接点 + 2 NC 接点 1 NO 接点 + 2 NC 接点 1 NO 接点 + 2 NC 接点 1 NO 接点 + 2 NC 接点 1 NO 接点 + 2 NC 接点 1 NO 接点 + 2 NC 接点 2 NC 接点 2 NO 接点 2 NO 接点 2 NO 接点 2 NO 接点 2 NO 接点 3 NC 接点 2 NC 接点 2 NC 接点 2 NC 接点 2 NC 接点 2 NC 接点 3 NC 接点 3 NC 接点 3 NC 接点 3 NC 接点 3 NC 接点 使用周囲温度 −30 °C ～ +80 °C −30 °C ～ +80 °C −30 °C ～ +80 °C −30 °C ～ +80 °C −30 °C ～ +80 °C −30 °C ～ +80 °C 機能 • 幅広いアクチュエータ • 幅広いアクチュエータ • 幅広いアクチュエータ • 幅広いアクチュエータ • 幅広いアクチュエータ • 幅広いアクチュエータ • 回転式ヘッド（45°刻み） • 回転式ヘッド（45°刻み） • 回転式ヘッド（45°刻み） • 回転式ヘッド（45°刻み） • 回転式ヘッド（45°刻み） • 回転式ヘッド（45°刻み） • LED付きオプション • LED付きオプション • LED付きオプション • LED付きオプション • LED付きオプション アクチュエータ選択 特殊仕様 – ATEX – – ATEX – * ほとんどのローラーはステンレス製または真鍮製からでも、お選びいただけますので、 詳細については、お問い合わせいただくか、products.schmersal.comをご覧ください。 19

セーフティリレーユニット 説明 PROTECT SRB-E PROTECT SRB-Eシリーズは、多機能かつ設定可能な電子式セーフティコントローラです。本シリーズの各モ ジュールは、最大11種類のプリセット構成の中から設定することができます。これには、リセット方式の選 択、クロスモニタリング（クロスショート検出）の有効化／無効化、監視する接点構成の選択が含まれ、い ずれも前面パネルのロータリースイッチで行います。所望の設定に変更した後は、透明な前面カバーによっ てダイヤルが保護され、容易に固定することができます。 すべての一般的なセーフティセンサーや電気機械式安全装置を監視することが可能です。 PROTECT SRB-Eシリーズの安全リレーモジュールは、EN ISO 13849に基づくカテゴリ4、PL e、ならびにIEC 61508に基づくSIL 3までのアプリケーションに使用することができます。 安全速度および停止監視 多くの機械は、詰まりの除去や段取り、その他人の介入を必要とする作業時にオペレータへ危険を及ぼす可 能性があります。こうしたリスクを低減するために、さまざまな安全駆動監視機能が活用されており、その 中でも特に広く利用されているのが安全速度監視と停止監視です。これらの機能は、通常の自動運転時だけ でなく、手動操作時にもリスクを低減し、オペレータの安全を確保するために使用されます。 www.schmersal.com 20
