シュメアザール 機械安全ソリューションガイド 2025/2026

製品カタログ
シュメアザール株式会社
お問い合わせ
電話でお問い合わせ

安全スイッチからデジタルソリューション、コンサルティングサービスまで、機械安全を実現する幅広い製品・サービスを掲載しています。

本カタログでは、シュメアザールグループが提供する最新の機械安全製品、システムソリューション、およびサービスをご紹介しています。安全スイッチやインターロックをはじめ、セーフティセンサ、フィールドボックス、デジタルソリューション、安全コンサルティングまで、製造現場の安全性と生産性向上に貢献する幅広いラインアップをご覧いただけます。

このカタログについて

ドキュメント名 シュメアザール 機械安全ソリューションガイド 2025/2026
ドキュメント種別 製品カタログ
ファイルサイズ 7.1Mb
取り扱い企業 シュメアザール株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
機械安全ソリューション　製品概要
製品カタログ

シュメアザール株式会社

この企業の関連カタログの表紙
オートメーション技術 製品概要
製品カタログ

シュメアザール株式会社

この企業の関連カタログの表紙
防爆機器製品カタログ
製品カタログ

シュメアザール株式会社

このカタログの内容

Page1

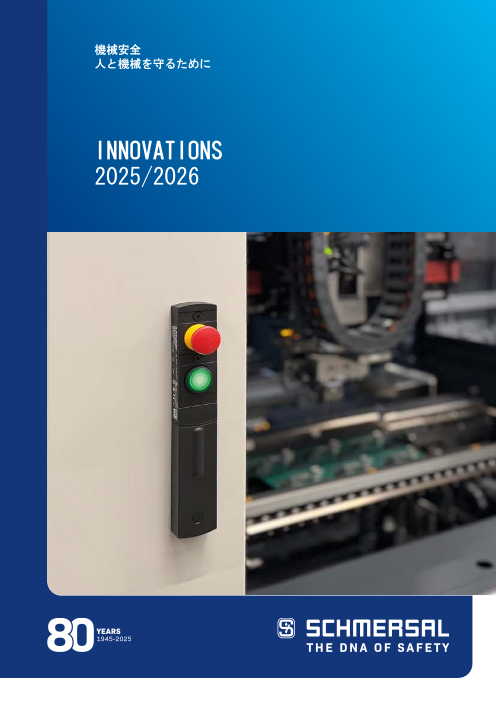

機械安全 人と機械を守るために INNOVATIONS 2025/2026
Page2

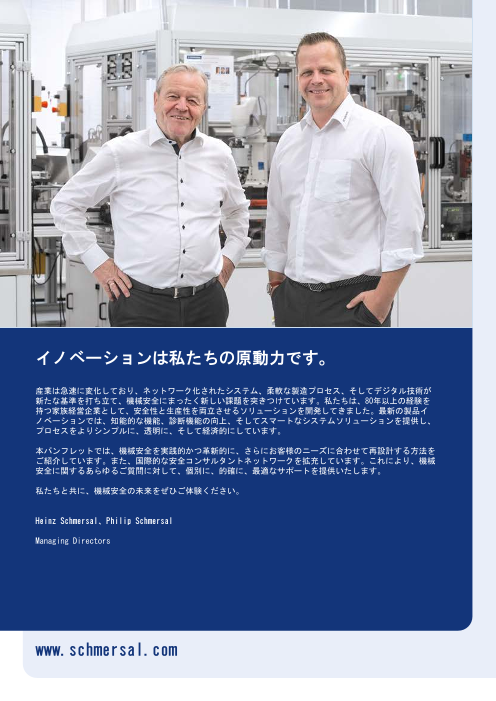

イノベーションは私たちの原動力です。 産業は急速に変化しており、ネットワーク化されたシステム、柔軟な製造プロセス、そしてデジタル技術が 新たな基準を打ち立て、機械安全にまったく新しい課題を突きつけています。私たちは、80年以上の経験を 持つ家族経営企業として、安全性と生産性を両立させるソリューションを開発してきました。最新の製品イ ノベーションでは、知能的な機能、診断機能の向上、そしてスマートなシステムソリューションを提供し、 プロセスをよりシンプルに、透明に、そして経済的にしています。 本パンフレットでは、機械安全を実践的かつ革新的に、さらにお客様のニーズに合わせて再設計する方法を ご紹介しています。また、国際的な安全コンサルタントネットワークを拡充しています。これにより、機械 安全に関するあらゆるご質問に対して、個別に、的確に、最適なサポートを提供いたします。 私たちと共に、機械安全の未来をぜひご体験ください。 Heinz Schmersal、Philip Schmersal Managing Directors www.schmersal.com
Page3

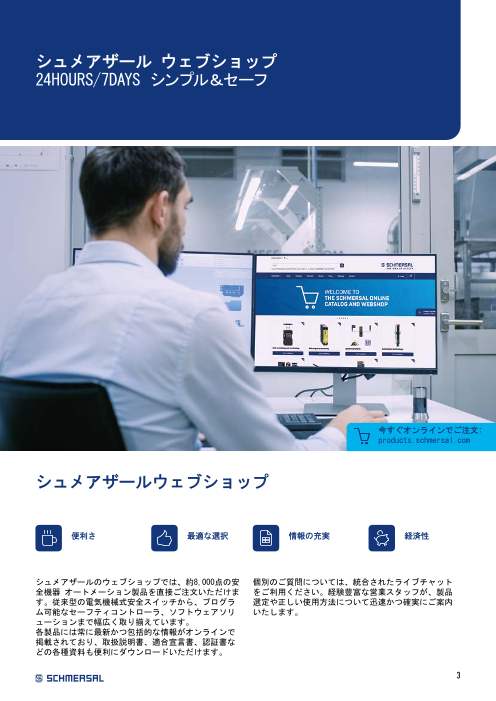

シュメアザール ウェブショップ 24HOURS/7DAYS シンプル＆セーフ 今すぐオンラインでご注文: products.schmersal.com シュメアザールウェブショップ 便利さ 最適な選択 情報の充実 経済性 シュメアザールのウェブショップでは、約8,000点の安 個別のご質問については、統合されたライブチャット 全機器 オートメーション製品を直接ご注文いただけま をご利用ください。経験豊富な営業スタッフが、製品 す。従来型の電気機械式安全スイッチから、プログラ 選定や正しい使用方法について迅速かつ確実にご案内 ム可能なセーフティコントローラ、ソフトウェアソリ いたします。 ューションまで幅広く取り揃えています。 各製品には常に最新かつ包括的な情報がオンラインで 掲載されており、取扱説明書、適合宣言書、認証書な どの各種資料も便利にダウンロードいただけます。 3
