MW-2P

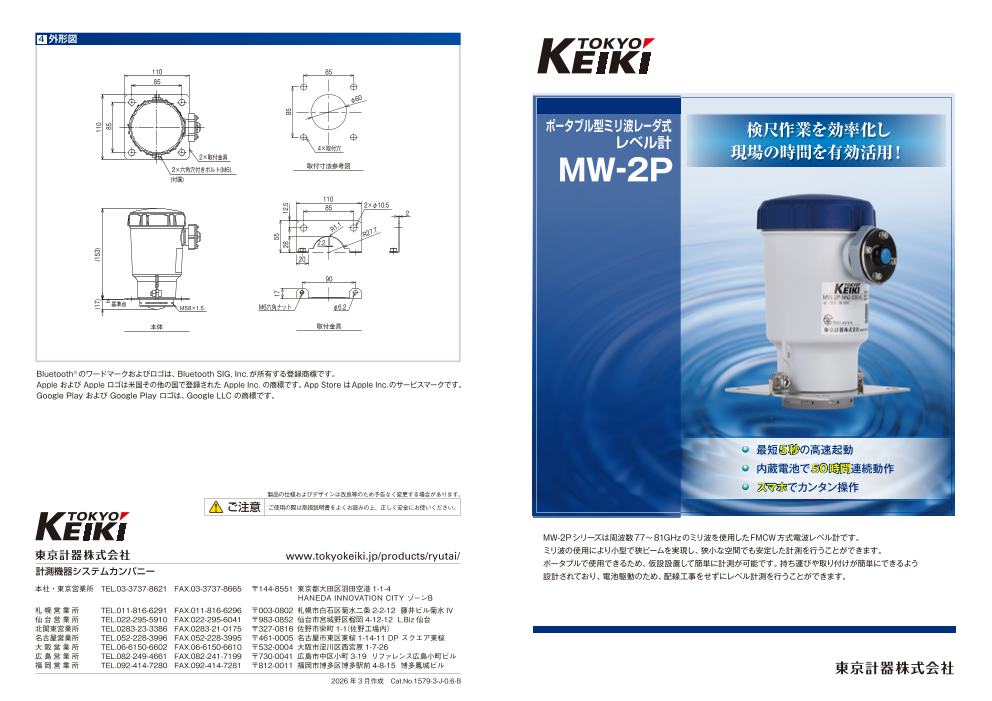

4 外形図 110 85 85 φ60 ポータブル型ミリ波レーダ式 検尺作業を効率化し 4×取付穴 レベル計 2×取付金具 MW-2P 現場の時間を有効活用！ 2×六角穴付きボルト(M6) 取付寸法参考図 (付属) 110 85 2×φ10.5 2 R 1.1 2.2 R 27.7 20 90 基準点 M58×1.5 M6六角ナット φ6.2 本体 取付金具 Bluetooth®のワードマークおよびロゴは、Bluetooth SIG, Inc.が所有する登録商標です。 Apple および Apple ロゴは米国その他の国で登録された Apple Inc. の商標です。App Store はApple Inc.のサービスマークです。 Google Play および Google Play ロゴは、Google LLC の商標です。 最短5秒の高速起動 内蔵電池で50時間連続動作 スマホでカンタン操作 製品の仕様およびデザインは改良等のため予告なく変更する場合があります。 ご注意 ご使用の際は取扱説明書をよくお読みの上、正しく安全にお使いください。 MW-2Pシリーズは周波数77～81GHzのミリ波を使用したFMCW方式電波レベル計です。 www.tokyokeiki.jp/products/ryutai/ ミリ波の使用により小型で狭ビームを実現し、狭小な空間でも安定した計測を行うことができます。 ポータブルで使用できるため、仮設設置して簡単に計測が可能です。持ち運びや取り付けが簡単にできるよう 計測機器システムカンパニー 設計されており、電池駆動のため、配線工事をせずにレベル計測を行うことができます。 本社・東京営業所 TEL.03-3737-8621 FAX.03-3737-8665 〒144-8551 東京都大田区羽田空港 1-1-4 HANEDA INNOVATION CITY ゾーンB 札幌営業所 TEL.011-816-6291 FAX.011-816-6296 〒003-0802 札幌市白石区菊水二条 2-2-12 藤井ビル菊水 IV 仙台営業所 TEL.022-295-5910 FAX.022-295-6041 〒983-0852 仙台市宮城野区榴岡 4-12-12 L.Biz 仙台 北関東営業所 TEL.0283-23-3386 FAX.0283-21-0175 〒327-0816 佐野市栄町 1-1（佐野工場内） 名古屋営業所 TEL.052-228-3996 FAX.052-228-3995 〒461-0005 名古屋市東区東桜 1-14-11 DP スクエア東桜 大阪営業所 TEL.06-6150-6602 FAX.06-6150-6610 〒532-0004 大阪市淀川区西宮原 1-7-26 広島営業所 TEL.082-249-4661 FAX.082-241-7199 〒730-0041 広島市中区小町 3-19 リファレンス広島小町ビル 福岡営業所 TEL.092-414-7280 FAX.092-414-7281 〒812-0011 福岡市博多区博多駅前 4-8-15 博多鳳城ビル 2026 年 3月作成　Cat.No.1579-3-J-0.6-B (17) (153) 110 85 17 55 28 12.5 85

検尺作業を効率化し現場の時間を有効活用！ 1 特長 2 使用例 ● 測定精度は±2mm、ビーム幅6°で狭小空間への設置が可能。※ 酒造タンクでの液量確認。 ● 小型・軽量のため、簡単に設置が可能。 電池内蔵かつ軽量で持ち運び可能な ● 内蔵電池で最長50時間連続動作。電源の用意が不要で簡単に計測が可能。 為、食品・薬品・化学工場などでの検 ● 最短5秒の高速起動。 尺器や検尺棒による液量確認業務の簡 ● 日本電波法適合品（特定小電力無線局　工事設計認証取得）のため屋外の開放空間で使用可能。 易化が可能です。 非接触で計測が可能な為、衛生面の心 ● スマートフォンとBluetooth®接続によりワイヤレスで設定・確認が可能。（android、iOSに対応） 配がありません。また、スマートフォン ● JISに適合した堰やパーシャルフリューム、ユーザ設定したテーブルで流量演算が可能。 とBluetooth 接続する事で離れた場 ※ 測定距離により異なります。 所から計測値を確認する事が可能にな るので、液量確認と液入れ・液抜き操 作を同時に一人で行う事ができます。 スマートフォン画面表示 ビーム角とビーム径の参考値 ● 検尺口（マンホール）に設置 ● 検尺口（50Aノズル）に設置 3 仕様 MW-2P 型名 ‒NN2‒030‒4L 測定方式 ミリ波FMCWレーダー方式（周波数77～81GHz) 測定範囲 ※1 0.17~30m 5m 0.52m ビーム幅 6° 測 測定精度 ※2 ±2mm 定 10m 1.05m 測定周期 1秒 ※3 距 最小起動時間 5秒 ※4 15m 1.57m トラッキング性能 最大 2.5m/s 離 機能 水位ー流量演算（堰：JIS B 8302 、JIS K 0094、パーシャルフリューム：JIS B 7553、ユーザ定義のテーブル） L 30m 3.14m 種類 液体 測定対象 温度 0～+50℃ 有線通信 なし 出力信号 無線通信 Bluetooth Low Energy 対応 本体表示：なし Bluetooth接続にて専用スマーフォンアプリ（android、iOS対応）で表示、設定が可能 防爆構造 非防爆 動作温度 レベル計本体：‒20~＋60℃、同梱電池：0~＋50℃ スマートフォンアプリ 輸送保管温度 レベル計本体：‒20~＋60℃、同梱電池：‒20~＋35℃ スマートフォンアプリのダウンロードはこちらから。 筺体 PBT‒GF30 材質 アンテナ（レンズ） PTFE スイッチ ポリアミド樹脂、亜鉛ダイカスト、PVC、SUS304、EPDM リード引出口 なし 保護等級 IPX4 電源 DC18V(006P電池2個使用）、動作可能電圧DC10.5~36V 消費電流 3.5mA typ（. 電源電圧DC18V、＋25℃） 連続稼働時間 約50時間 ※5 質量 約0.6kg（電池含まず） ※1 記載の測定距離はレベル計から液面までの距離です。 ※2 当社環境における精度です。アナログ出力における精度はアナログ出力の誤差が加算されます。 ※3 入力電圧15VDC以下の場合の測定周期は2秒です。 ※4 計測距離や液面状況により起動時間は変動する場合があります。 ※5 同梱電池（オプション）を満充電、＋25℃環境で使用した場合。
