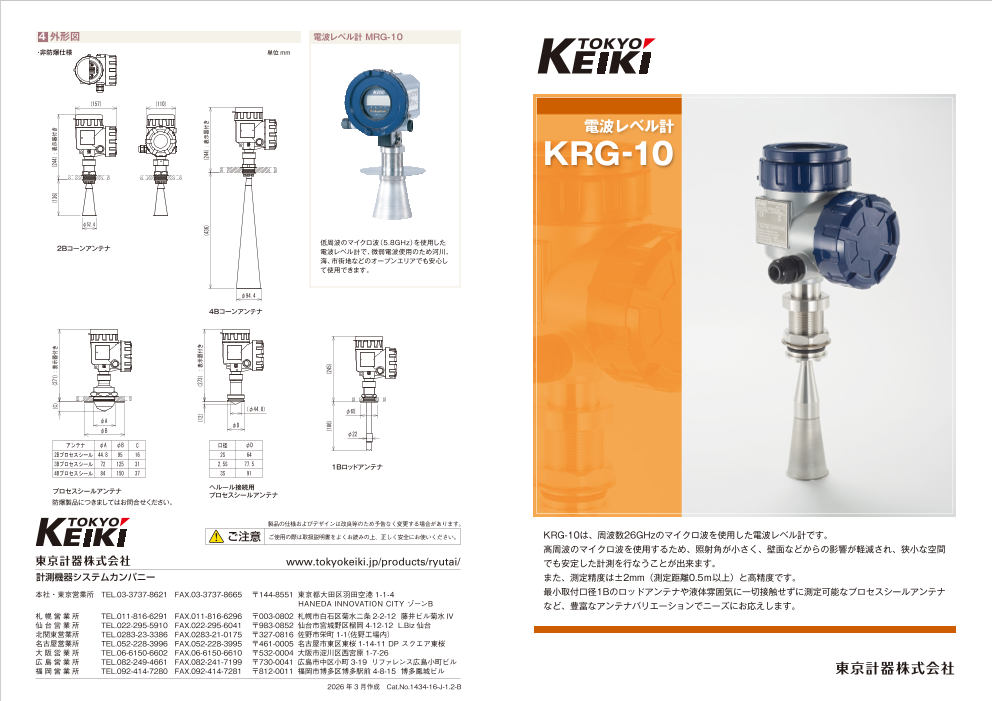

電波レベル計　KRG-10

4 外形図 電波レベル計 MRG-10 ・非防爆仕様 単位mm (157) (110) 電波レベル計 KRG-10 φ52.4 低周波のマイクロ波（5.8GHz）を使用した 2Bコーンアンテナ 電波レベル計で、微弱電波使用のため河川、 海、市街地などのオープンエリアでも安心し て使用できます。 φ94.4 4Bコーンアンテナ （φ44.8） φ65 φA φD φB φ22 アンテナ φA φB C 口径 φD 2Bプロセスシール 44.8 95 16 2S 64 3Bプロセスシール 72 125 31 2.5S 77.5 1Bロッドアンテナ 4Bプロセスシール 84 150 37 3S 91 プロセスシールアンテナ ヘルール接続用 プロセスシールアンテナ 防爆製品につきましてはお問合せください。 製品の仕様およびデザインは改良等のため予告なく変更する場合があります。 ご注意 ご使用の際は取扱説明書をよくお読みの上、正しく安全にお使いください。 KRG-10は、周波数26GHzのマイクロ波を使用した電波レベル計です。 高周波のマイクロ波を使用するため、照射角が小さく、壁面などからの影響が軽減され、狭小な空間 www.tokyokeiki.jp/products/ryutai/ でも安定した計測を行なうことが出来ます。 計測機器システムカンパニー また、測定精度は±2mm（測定距離0.5ｍ以上）と高精度です。 本社・東京営業所 TEL.03-3737-8621 FAX.03-3737-8665 〒144-8551 東京都大田区羽田空港 1-1-4 最小取付口径1Bのロッドアンテナや液体雰囲気に一切接触せずに測定可能なプロセスシールアンテナ HANEDA INNOVATION CITY ゾーンB など、豊富なアンテナバリエーションでニーズにお応えします。 札幌営業所 TEL.011-816-6291 FAX.011-816-6296 〒003-0802 札幌市白石区菊水二条 2-2-12 藤井ビル菊水 IV 仙台営業所 TEL.022-295-5910 FAX.022-295-6041 〒983-0852 仙台市宮城野区榴岡 4-12-12 L.Biz 仙台 北関東営業所 TEL.0283-23-3386 FAX.0283-21-0175 〒327-0816 佐野市栄町 1-1（佐野工場内） 名古屋営業所 TEL.052-228-3996 FAX.052-228-3995 〒461-0005 名古屋市東区東桜 1-14-11 DP スクエア東桜 大阪営業所 TEL.06-6150-6602 FAX.06-6150-6610 〒532-0004 大阪市淀川区西宮原 1-7-26 広島営業所 TEL.082-249-4661 FAX.082-241-7199 〒730-0041 広島市中区小町 3-19 リファレンス広島小町ビル 福岡営業所 TEL.092-414-7280 FAX.092-414-7281 〒812-0011 福岡市博多区博多駅前 4-8-15 博多鳳城ビル 2026 年 3月作成　Cat.No.1434-16-J-1.2-B （C） (271)：表示器付き (136) (244)：表示器付き （12） （273）：表示器付き (436) (244)：表示器付き (186) (245)

1 概　要 3 仕　様 ±2mm（測定距離0.5m以上）の高精度で測定が可能です。 測定方式 マイクロ波パルスレーダ方式 （1Bロッドアンテナ、2S/2.5S/3Sヘルール接続用プロセスシールアンテナは±3mm） 中心周波数 26GHz 測定周期 １秒 ● 指向角が8度（4Bアンテナ）と小さく、狭小空間や障害物のある場所でも安定した計測が行なえます。 一般仕様 8° （4Bコーンアンテナ、4Bプロセスシールアンテナ） ● PCソフトウェアにより設定・調整を簡単に行なうことが可能です。 照射角度 12°（3Bプロセスシールアンテナ） 18°（2Bコーンアンテナ、2Bプロセスシールアンテナ、2S/2.5S/3Sヘルール接続用プロセスシールアンテナ） ● 既設機器との置き換えが容易な2線式接続です。 25°（1Bロッドアンテナ） 種　　類 液体 2B、4Bコーンアンテナ：－40～＋150℃ 測定対象 2 構　成 温　　度　*1） 2B、3B、4Bプロセスシールアンテナ：－40～＋200℃ 1Bロッドアンテナ：－40～＋150℃ 2S/2.5S/3Sヘルール接続用プロセスシールアンテナ：－40～+150℃ 構成表（標準） 耐　　圧 －0.1～＋1.5MPa No. 名称 数量 説明 30ｍ （4Bコーンアンテナ、4Bプロセスシールアンテナ） 1 発信器 1 ケーブルグランド×1、ブラインドプラグ×1 測定範囲 25ｍ （3Bプロセスシールアンテナ） 10ｍ （2Bコーンアンテナ、2Bプロセスシールアンテナ、2S/2.5S/3Sヘルール接続用プロセスシールアンテナ） 測定性能 2 アンテナ 1 2Bコーン、4Bコーン、2Bプロセスシール、3Bプロセスシール、4Bプロセスシール 5ｍ （1Bロッドアンテナ） 2S/2.5S/3Sヘルール接続用プロセスシールアンテナ、1Bロッドのいずれか ±2mm （2B、4Bコーンアンテナ 2B、3B、4Bプロセスシールアンテナ） 測定精度 注）2S/2.5S/3Sヘルール接続用プロセスシールアンテナは日本国内のみの販売となります。 ±3mm （1Bロッドアンテナ、2S/2.5S/3Sヘルール接続用プロセスシールアンテナ） 再現性 ±1mm以下 アナログ出力：DC4～20mA ・防爆製品接続例 出力信号 ディジタル出力：HART®（Rev.7） 2線式 耐圧/本安組合せ防爆製品接続例 電　　源 耐圧/本安組合せ防爆構造：DC18V～36V 非危険場所 本質安全防爆構造：DC12V～30V 危険場所 非防爆構造：DC10.5V～36V 周囲温度 －40～＋60℃（ATEX/ IECEｘ）,KCs,国内防爆 *2） －40～＋70℃（非防爆） *2） 保護等級 IEC 60529（JIS C0920）IP66 / IP67 *3）、*4） 本質安全防爆（ガス、粉じん） II 1 G Ex ia IIC T4 Ga Ta= －40℃ to +60℃, IP66 DC電源 ATEX II 1 D Ex ia IIIC T135℃ Da Ta= －40℃ to +60℃, IP66 （ディストリビュータ） 耐圧/本安組合せ防爆（ガス） II 1/2 G Ex ia/db IIC T4 Ga/Gb Ta= －40℃ to +60℃, IP66 HART 構　　造 本質安全防爆（ガス、粉じん） モデム Ex ia IIC T4 Ga Ta= －40℃ to +60℃, IP66 防　　爆 IECEx Ex ia IIIC T135℃ Da Ta= －40℃ to +60℃, IP66 *3） 耐圧/本安組合せ防爆（ガス） Ex ia/db IIC T4 Ga/Gb Ta= －40℃ to +60℃, IP66 KCs 耐圧/本安組合せ防爆（ガス） Ex ia/db IIC T4 Ga/Gb 本質安全防爆（ガス） 国内防爆 Ex ia ⅡC T4 Ga 耐圧/本安組合せ防爆（ガス） 本質安全防爆製品接続例 非危険場所 危険場所 Ex ia/db ⅡC T4 Ga/Gb,Ex ia/db ⅡC T3 Ga/Gb *1）防爆構造及びOリングの選択により異なりますので、お問い合わせください。 *2）LCD有りを選択した場合、低温は－20℃までになります。 *3）防爆製品詳細につきましては、お問い合わせください。 *4）2B、3B、4Bプロセスシールアンテナ及び1Bロッドアンテナにて保護等級IP66及びIP67を満足するためには、フランジ（オプション）を使用し、 　　Oリング（付属品）とガスケット（オプション）によるシールが必要となります。 安全保持器 （バリア） DC電源 HART モデム
