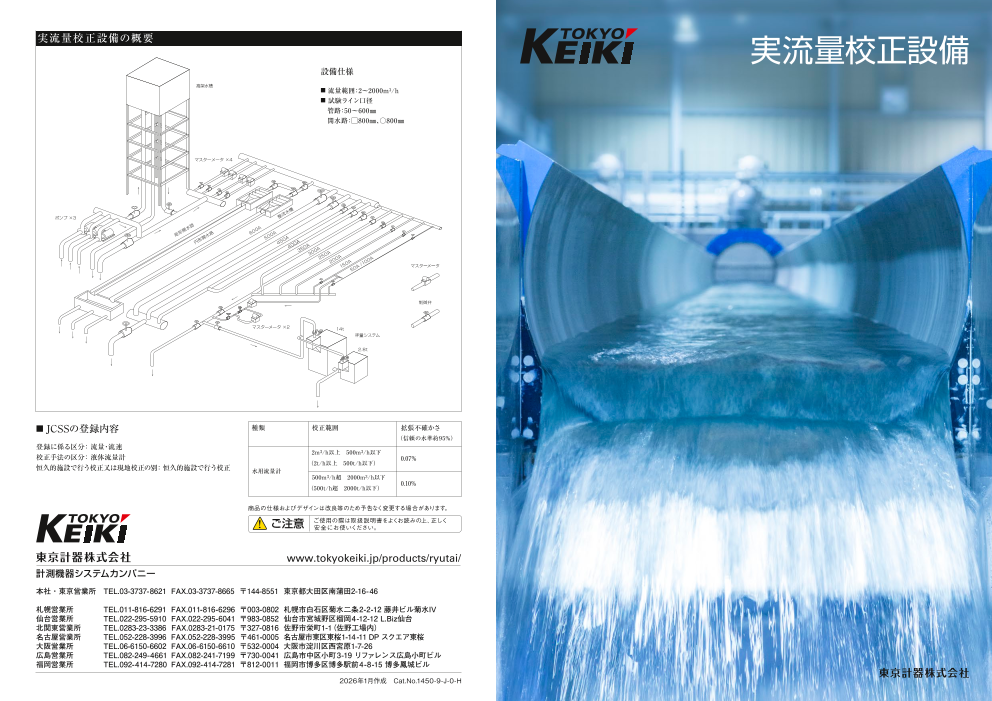

最大口径600mm・最大流量2000m3/h　実流量校正設備

実流量校正設備の概要 実流量校正設備 設備仕様 高架水槽 ■ 流量範囲：2～2000m3/h ■ 試験ライン口径 管路：50～600㎜ 　開水路：□800㎜、○800㎜ マスターメータ ×4 3 整流 水槽 ポンプ × 矩形 開水 路 円形 開水 路 60 0A A 50 0 45 0A 40 0A A 35 0 A 30 0 25 0A A 20 0 50 A 1 マスターメータ 50 A / 10 0A 制御弁 マスターメータ ×2 14t 秤量システム 2.8t ■ JCSSの登録内容 種類 校正範囲 拡張不確かさ （信頼の水準約95%） 登録に係る区分： 流量・流速 2m3/h以上　500m3/h以下 校正手法の区分： 液体流量計 0.07% 恒久的施設で行う校正又は現地校正の別： 恒久的施設で行う校正 （2t/h以上　500t/h以下） 水用流量計 500m3/h超　2000m3/h以下 0.10% （500t/h超　2000t/h以下） 商品の仕様およびデザインは改良等のため予告なく変更する場合があります。 ご注意 ご使用の際は取扱説明書をよくお読みの上、正しく 安全にお使いください。 www.tokyokeiki.jp/products/ryutai/ 計測機器システム カンパニー 本社・東京営業所　TEL.03-3737-8621 FAX.03-3737-8665 〒144-8551 東京都大田区南蒲田2-16-46 札幌営業所　　　　TEL.011-816-6291 FAX.011-816-6296 〒003-0802 札幌市白石区菊水二条2-2-12 藤井ビル菊水IV 仙台営業所　　　　TEL.022-295-5910 FAX.022-295-6041 〒983-0852 仙台市宮城野区榴岡4-12-12 L.Biz仙台 北関東営業所　　　TEL.0283-23-3386 FAX.0283-21-0175 〒327-0816 佐野市栄町1-1（佐野工場内） 名古屋営業所　　　TEL.052-228-3996 FAX.052-228-3995 〒461-0005 名古屋市東区東桜1-14 -11 DP スクエア東桜 大阪営業所　　　　TEL.06-6150-6602 FAX.06-6150-6610 〒532-0004 大阪市淀川区西宮原1-7-26 広島営業所　　　　TEL.082-249-4661 FAX.082-241-7199 〒730-0041 広島市中区小町3-19 リファレンス広島小町ビル 福岡営業所　　　　TEL.092-414-7280 FAX.092-414-7281 〒812-0011 福岡市博多区博多駅前4-8-15 博多鳳城ビル 2026年1月作成　Cat.No.1450-9-J-0-H

国内最大級、最新鋭のシステムが JCSS登録について 当社は2018年10月18日に独立行政法人 製品評価技術基盤機構（NITE）によりJCSS校正事 業者として登録されました。 トレーサブルな流量校正を実現する。 JCSS（Japan Calibration Service System）は、計量法に基づく計量法トレーサビリティに 関する校正事業者登録制度です。校正事業者は計量法関連法規およびISO/IEC 17025の 要求事項に基づいて、計測器等の校正を実施する適切な品質マネジメントシステムと校正能力 を持っていることを審査され、登録されます。JCSS 校正事業者はその登録範囲内で校正を 実施した場合、JCSS 校正証明書を発行することができます。これは計量計測トレーサビリティ の確保された信頼ある校正結果であることの証明となります。 JCSS校正事業者は、登録時に校正機関の国際規格であるISO/IEC 1702（5 試験所及び校正 回転式ダイバータを採用した最新の秤量システム、高さ25ｍの 機関の能力に関する一般要求事項）への適合が認定されます。また、試験所/校正機関の認定に 係る国際的専門機関であるILACやAPLACの要求事項を満たした場合、国際MRA対応として オーバーフロー式高架水槽、大口径から小口径まで11種類を装備した 認定されます。当社は、JCSS校正事業者への登録時に、ISO/IEC 17025への適合、国際MRA 対応認定も完了しております。 管路試験ライン、そして国内初となる開水路の試験ライン。 世界で初めて超音波流量計を実用化したノウハウと豊富な 実績を持つ東京計器は、この最新鋭の実流量校正設備を用いて 当社は、認定基準としてISO/IEC 17025（JIS Q 17025）を用い、認定スキーム をISO/IEC 17011に従って運営されているJCSSの 下で認定されています。 JCSSを運営している認定機関（IAJapan）は、アジア太平洋認定協力機構（APAC）及び国際試験所認定 協力機構（ILAC）の相互承認に署名しています。 当社計測機器システムカンパニーは、国際MRA対応JCSS認定事業者です。 お客様のニーズにベストマッチした流量計の校正サービスを行います。 JCSS 0335は、当事業所の認定番号です。

設備と校正サービスの特長 1 最大口径600ｍｍ、最大流量2000㎥/hまで測定可能。 4 ２つの方式による流量校正。 　 最大口径600ｍｍ、最大流量2000㎥/hに対応する、液体用（水用）実流量校正設備としては 　 秤量システムによる秤量法と、マスターメータ（標準流量計）を使用した比較法の 　 国内最大級となります。管路試験ラインの配管口径は50ｍｍ～600ｍｍまで11種類を備えており、 　 2つの方式による校正が行えます。比較法は小流量を短時間で試験･校正することが可能であり、 　 レジューサーなどで試験ラインと被試験機の口径をあわせる作業をすることなく試験・校正を行えます。 　 秤量法はより小さな不確かさで試験･校正を行うことができます。 2 不確かさ0.07％を実現。 5 国内初となる開水路の流量試験設備。 　 最新鋭の回転式ダイバータを備えた秤量システムと安定した流量校正を実現する高架水槽、 　 円形と矩形の2種類の開水路を備え、上流側に設置されたマスターメータ（標準流量計）との 　 充分な直線部分を持った管路試験ラインによって不確かさ0.07％を実現しています。 　 比較により、開水路での試験が行えます。また、開水路試験ラインは水路の傾き等の 　 条件を変更して試験を行うことも可能です。 回転軸 光センサ1 3 回転式ダイバータ。 光センサ2 （開始トリガ） （停止トリガ） 転流羽根1 転流羽根2 6 各 種流量計の試験･校正に対応。 流出ノズル 蓋 　 流量計の積算時間と正確に合わせるように 転流羽根2 転流羽根1 　 当社製の超音波流量計だけでなく、電磁流量計、容積式流量計、面積式流量計、渦流量計、 　 秤量タンクへ 流入する水を制御する機構です。 　 コリオリ流量計などの他社製品の試験･校正にも対応しております。 　 転流羽根を高速に回転させて実現しています。 地下水槽へ 秤量タンク入口 図：産業技術総合研究所提供

主要設備 高架水槽 管路試験ライン 高さ25mのオーバーフロー式高架水槽。 口径50～600㎜の管路の試験ラインは被試験機の上流側に全て配 試験ラインの水圧を一定に保ち、安定した流れを実現しています。 管径の50倍以上の直管長を確保しており、流量試験・校正に最適な 安定した流れを実現しています。 秤量システム（回転式ダイバータ） 開水路試験ライン 秤量システムの不確かさ評価の要となるダイバータ機構には、国立研 長さ25ｍの矩形（□800）と管渠（○800）の試験ラインを備えています。 究開発法人 産業技術総合研究所殿の最新技術を導入した回転式 傾斜を水路勾配5/1000にまで変更でき、最大流量も1000㎥/hまで ダイバータを採用し、極めて小さいダイバータタイミングエラーを実現し 対応しています。 ています。また、14ｔと2.8ｔのタンクがあり、広い流量ダイナミックレンジ を実現しています。 マスターメータ（標準流量計） コントロールルーム マスターメータには、大流量用として圧力損失がなくドリフトの少ない 制御コンピュータにプログラムされた試験･校正方法により、 平行４測線式超音波流量計を採用し、小流量用には高精度測定が可能 大流量から小流量まで完全自動制御で行い、多点計測も短時間で なコリオリ式流量計を採用しています。 正確に行うことができます。
